Сопряжение контроллера (2-го поколения) с мозгом (2-го поколения) — IQ – Библиотека VEX

Используете VEX IQ (1-го поколения)? См. эту статью.

Выполните следующие действия, чтобы соединить контроллер VEX IQ (2-го поколения) с мозгом (2-го поколения).

Примечание: после первоначального сопряжения Brain и Controller останутся сопряженными даже после того, как оба будут выключены и снова включены.

Подготовка к беспроводному сопряжению

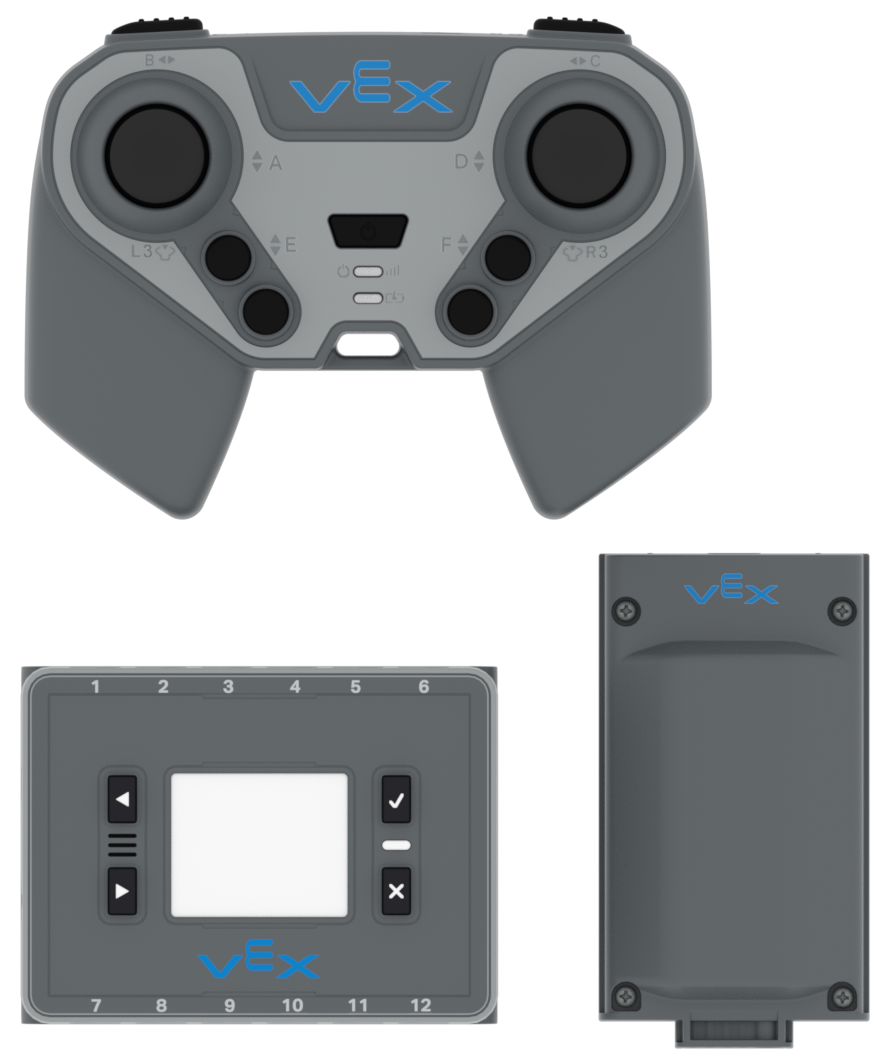

Контроллер, мозг и батарея размещены вместе.

Соберите следующие предметы

Заряженный контроллер VEX IQ (2-го поколения)
- Дополнительную информацию о том, как заряжать контроллер (2-го поколения), см. в этой статье.
VEX IQ (2-е поколение)Мозг
Заряженный аккумулятор VEX IQ (2-го поколения)
- Дополнительную информацию о том, как заряжать аккумулятор (2-го поколения), см. в этой статье.

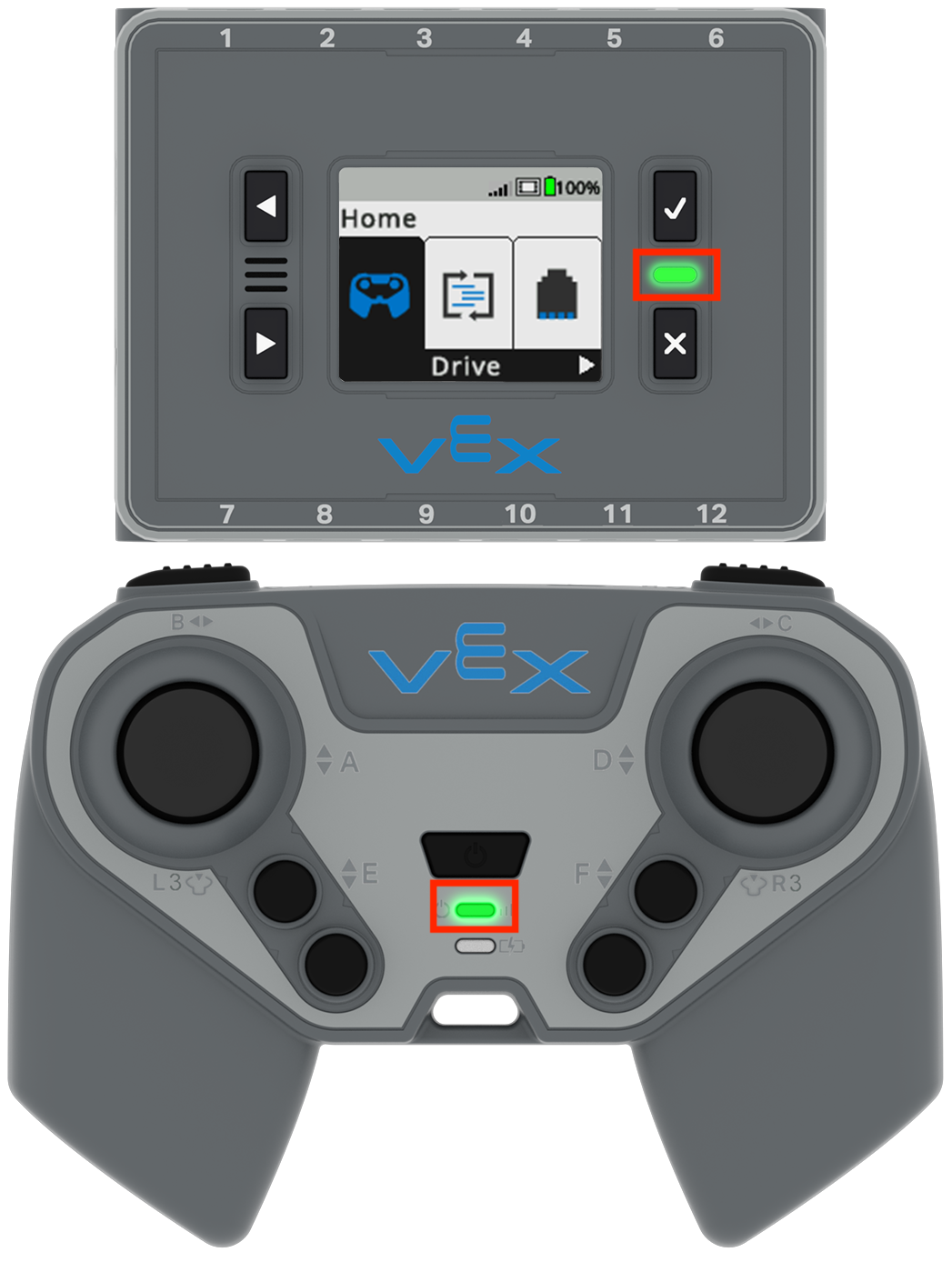

Мозг изображен рядом с контроллером, оба устройства имеют подсвеченные зеленые светодиодные индикаторы питания, указывающие на то, что они включены.

Включите мозг и контроллер

Установите Батарею и нажмите кнопку «Проверить», чтобы включить Мозг.

Нажмите кнопку питания, чтобы включить контроллер.

Индикаторы Brain и Power/Link на контроллере должны гореть зеленым светом, показывая, что они включены.

Беспроводное сопряжение контроллера и мозга

Посмотрите эту анимацию и следуйте инструкциям, описанным ниже, для беспроводного сопряжения контроллера и Brain.

При беспроводном подключении индикатор Brain и индикатор питания/соединения контроллера должны мигать зеленым, показывая, что они подключены.

Шаги для подключения

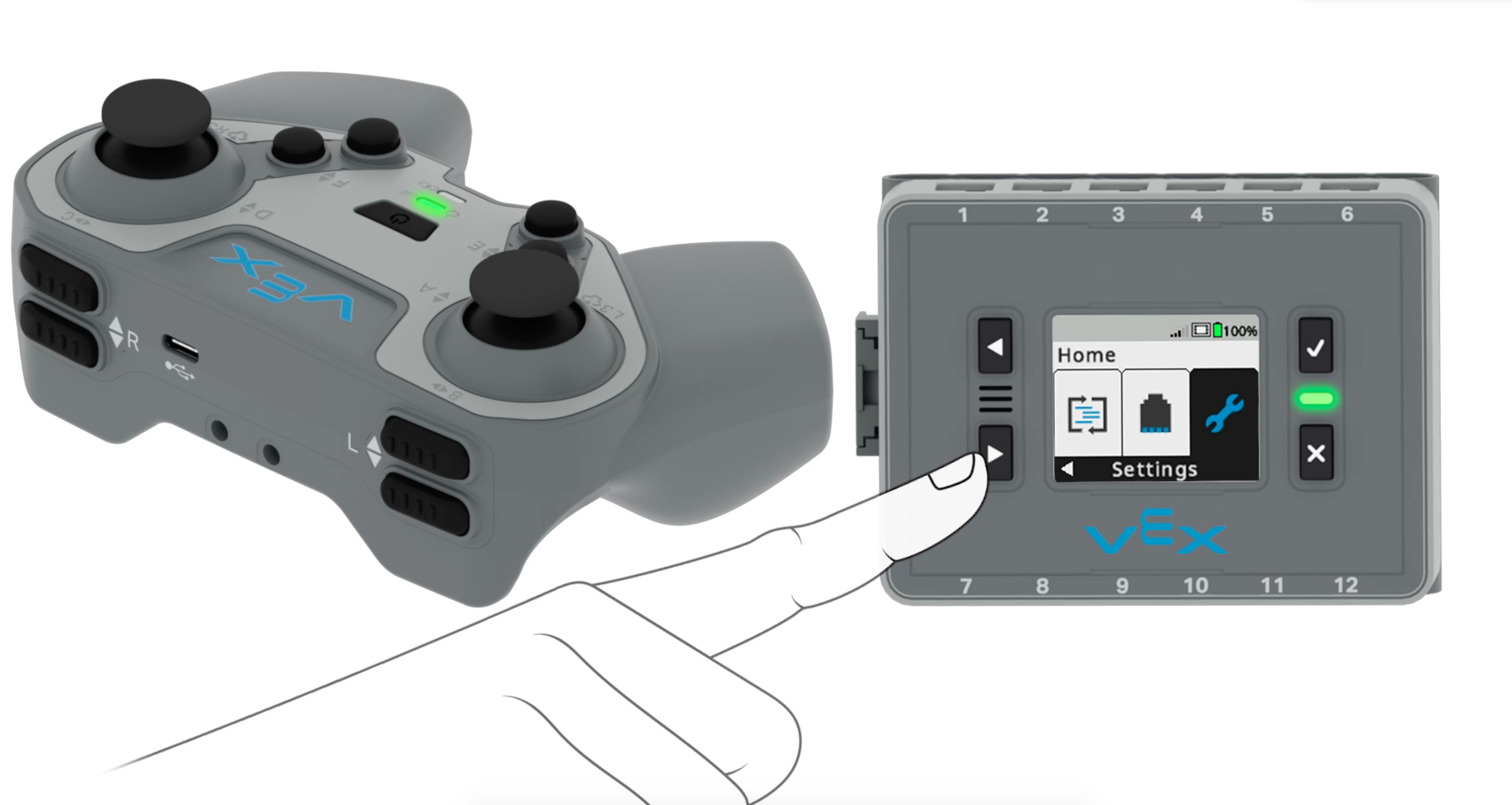

Экран мозга отображается в главном меню с выбранной опцией «Настройки». Настройки — это четвертый пункт в главном меню. Показана рука, нажимающая кнопку со стрелкой вправо.

Шаг 1: С помощью кнопок со стрелками перейдите к пункту «Настройки».

Экран мозга отображается в главном меню с выбранной опцией «Настройки». Показана рука, нажимающая кнопку «Проверить».

Шаг 2: Нажмите кнопку «Проверить», чтобы выбрать «Настройки».

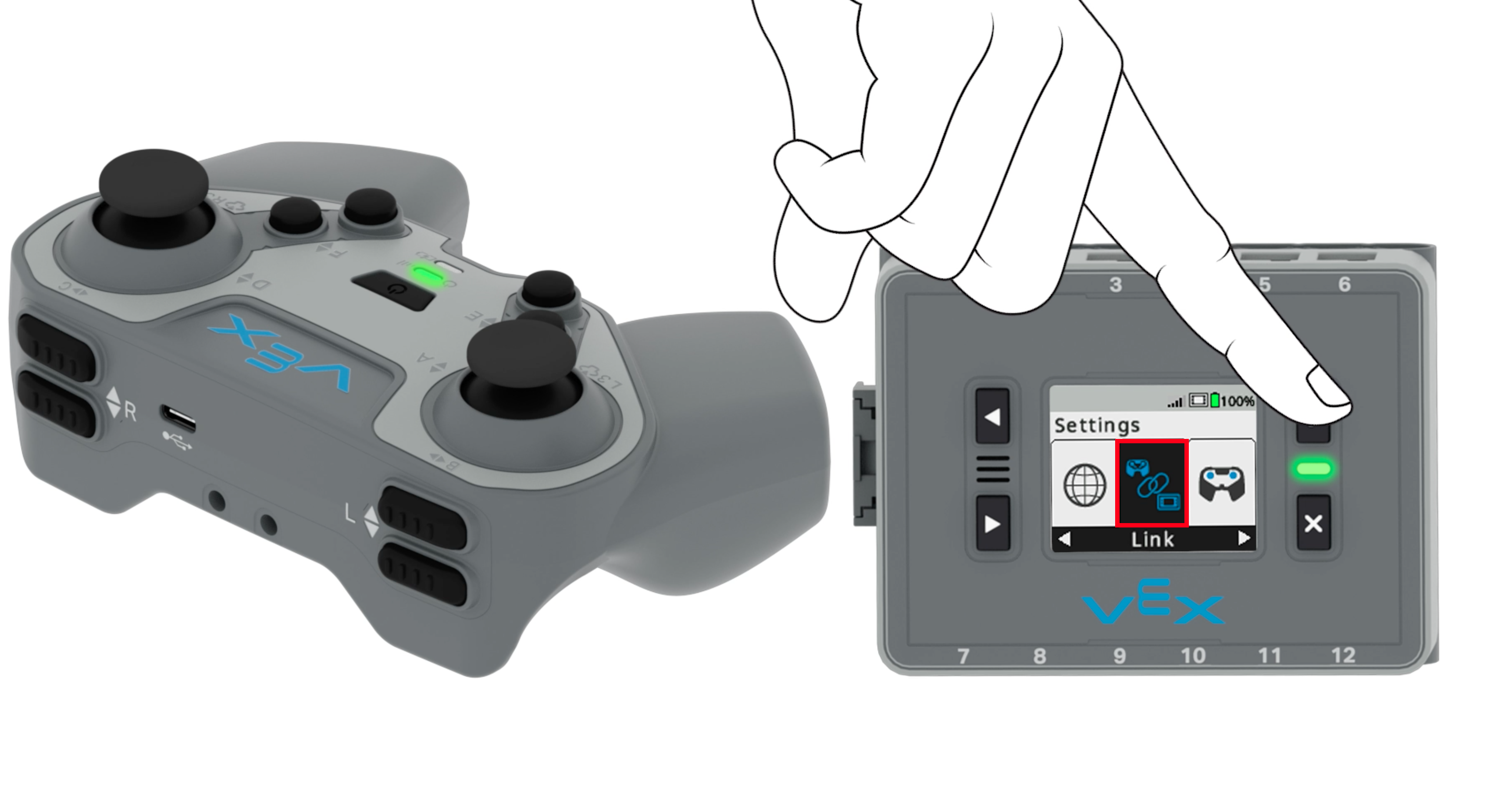

Экран мозга отображается в меню «Настройки» с выбранной опцией «Связь». Ссылка — вторая опция в меню «Настройки». Показана рука, нажимающая кнопку «Проверить».

Шаг 3: Затем перейдите к пункту «Ссылка» и нажмите кнопку «Проверить», чтобы выбрать.

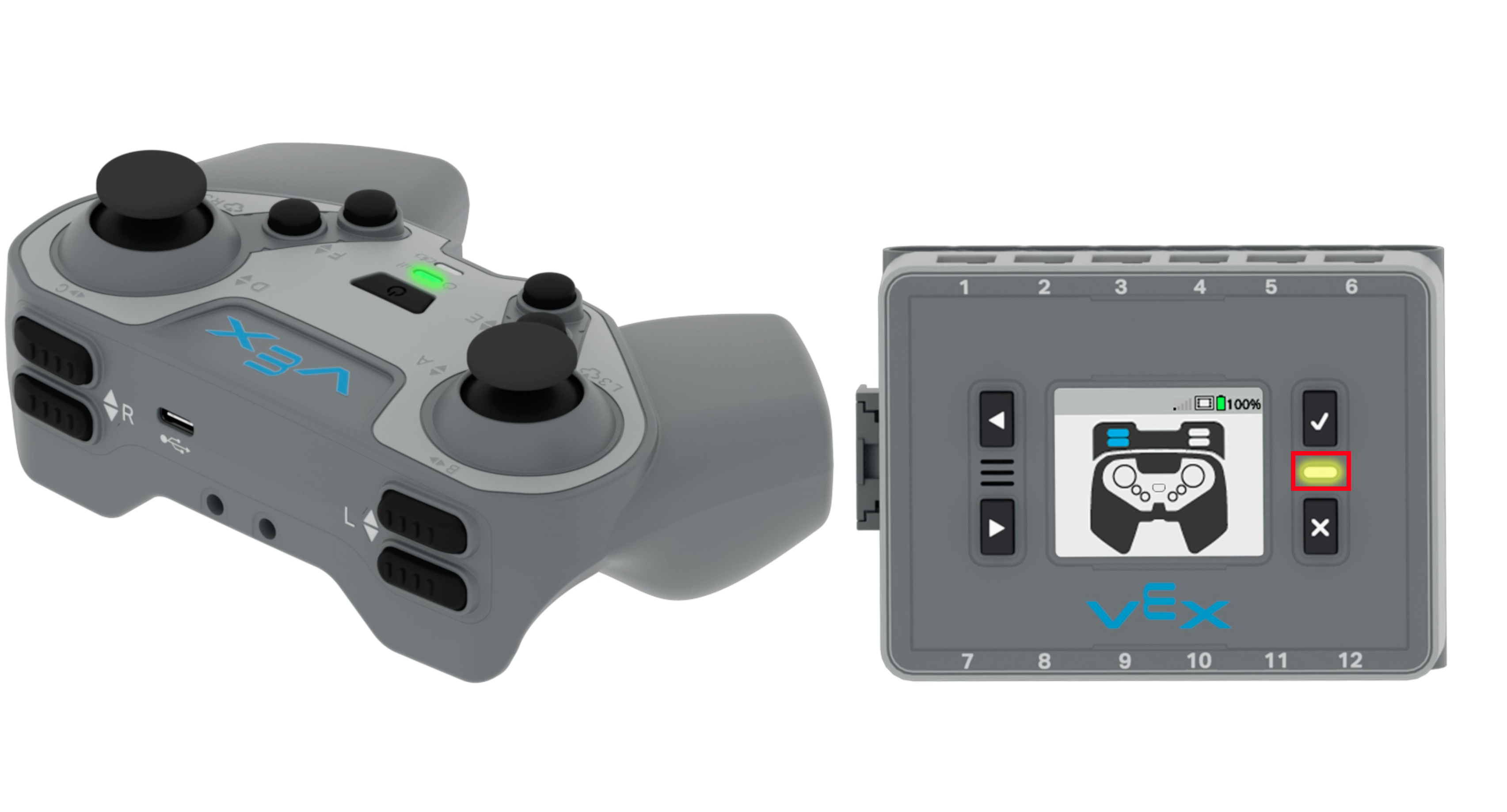

Экран Brain отображается после выбора опции Link. На схеме показан контроллер с выделенными кнопками L вверх и L вниз. Индикатор Brain светится желтым и подсвечивается.

Шаг 4: После выбора Link откроется экран сопряжения. Во время подключения светодиод Brain загорится желтым.

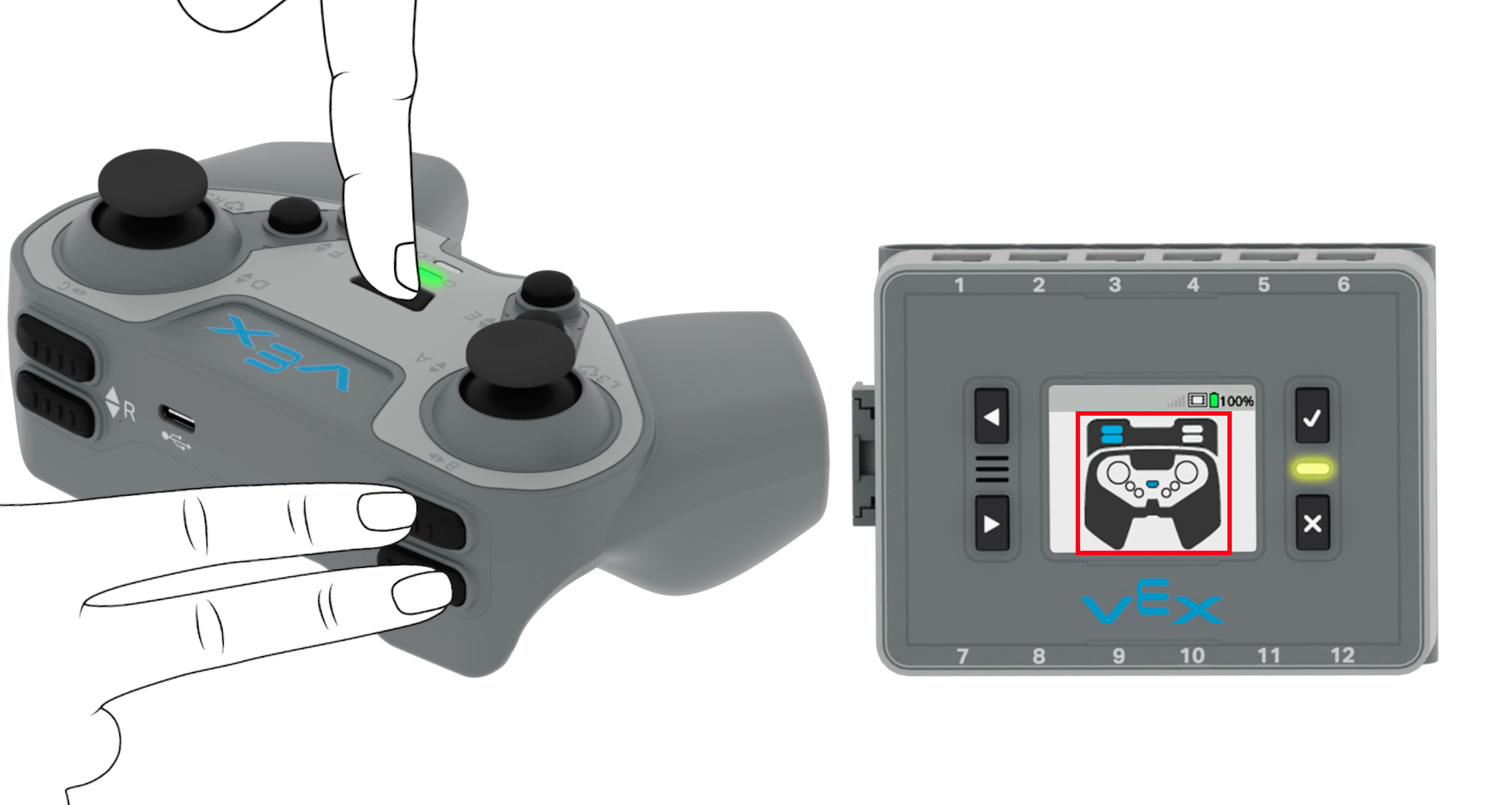

Экран Brain отображается после выбора опции Link. На схеме показан контроллер с выделенными кнопками «L вверх», «L вниз» и «Питание». На рисунке показаны две руки, нажимающие выделенные кнопки на контроллере, который находится рядом с мозгом.

Шаг 5: Нажмите кнопку питания контроллера 2 раза, удерживая нажатыми кнопки L-Up и L-Down, как показано на экране Brain.

Примечание: Обратите внимание на время, когда кнопка питания мигает на экране Brain. Попробуйте нажать кнопку питания контроллера в то же время. Это может занять более одной попытки.

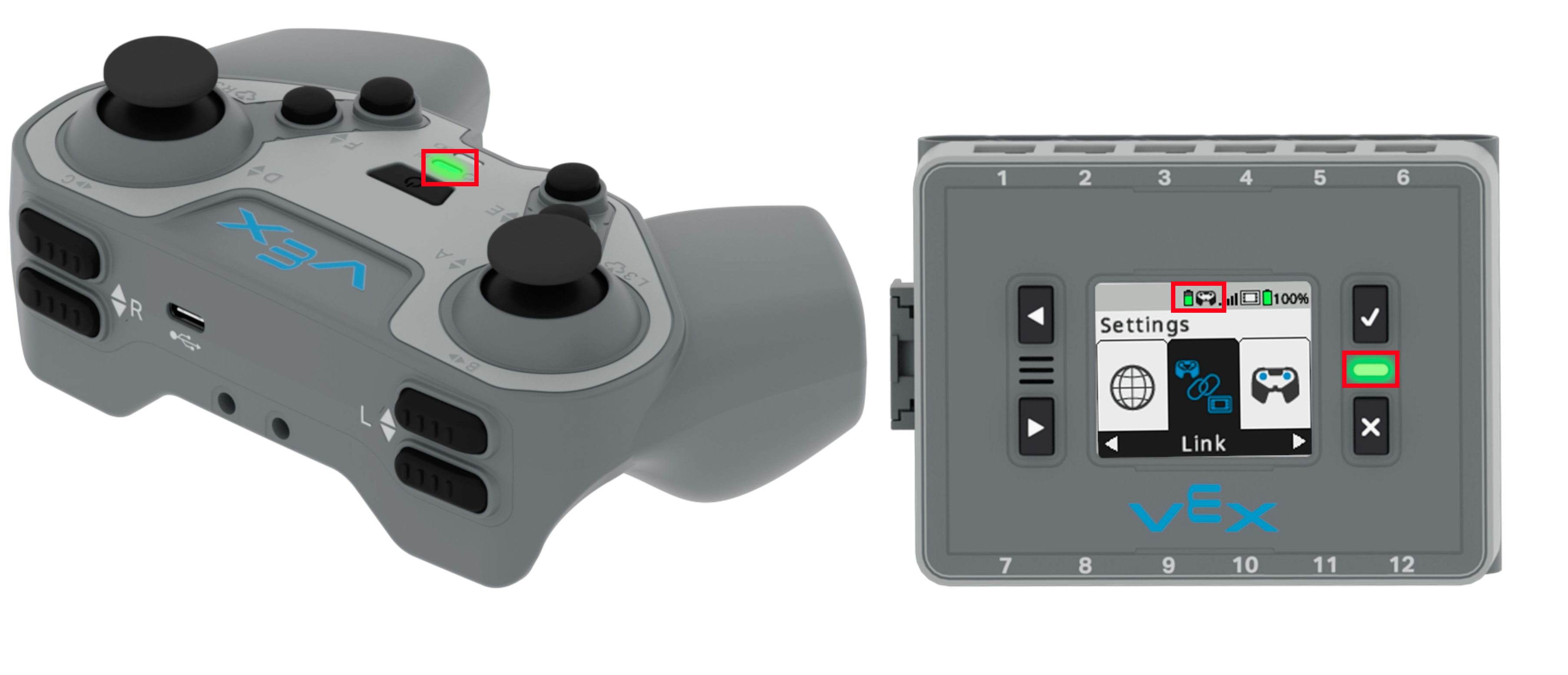

Экран мозга с выделенным значком контроллера, указывающим на то, что он подключен. Мозг и контроллер имеют светящиеся зеленые светодиоды, которые подсвечиваются.

Шаг 6: При беспроводном подключении вы увидите значок контроллера на экране Brain. Индикатор Brain и индикатор питания/соединения контроллера должны мигать зеленым, показывая, что они подключены.
