Перед тем как отправиться в полет на дроне VEX AIR, вам необходимо подготовить как сам дрон, так и контроллер VEX AIR. Выполните следующие шаги, чтобы подготовить все необходимое для безопасных полетов в помещении.

Примечание: Дрон VEX AIR предназначен только для использования в помещении . Высота ограничена 8 футами (2,5 м). Не используйте дрон на открытом воздухе.

Зарядите батареи и контроллер

Начните с зарядки аккумулятора дрона и контроллера, чтобы убедиться, что они заряжены и готовы к использованию.

Зарядка аккумулятора

Подключите аккумулятор к источнику питания через порт USB-C. Посмотрите эту анимацию, чтобы увидеть, как кабель USB-C подключается к аккумулятору.

Рекомендуется использовать зарядный USB-концентратор с четырьмя короткими USB-кабелями (переменного тока) для одновременной зарядки всех четырех аккумуляторов. Каждый раз при использовании новой батареи устанавливайте разряженную батарею обратно в зарядное устройство, чтобы всегда были заряженные батареи. Просмотрите эту статью, чтобы узнать, где в вашем комплекте находятся зарядные устройства.

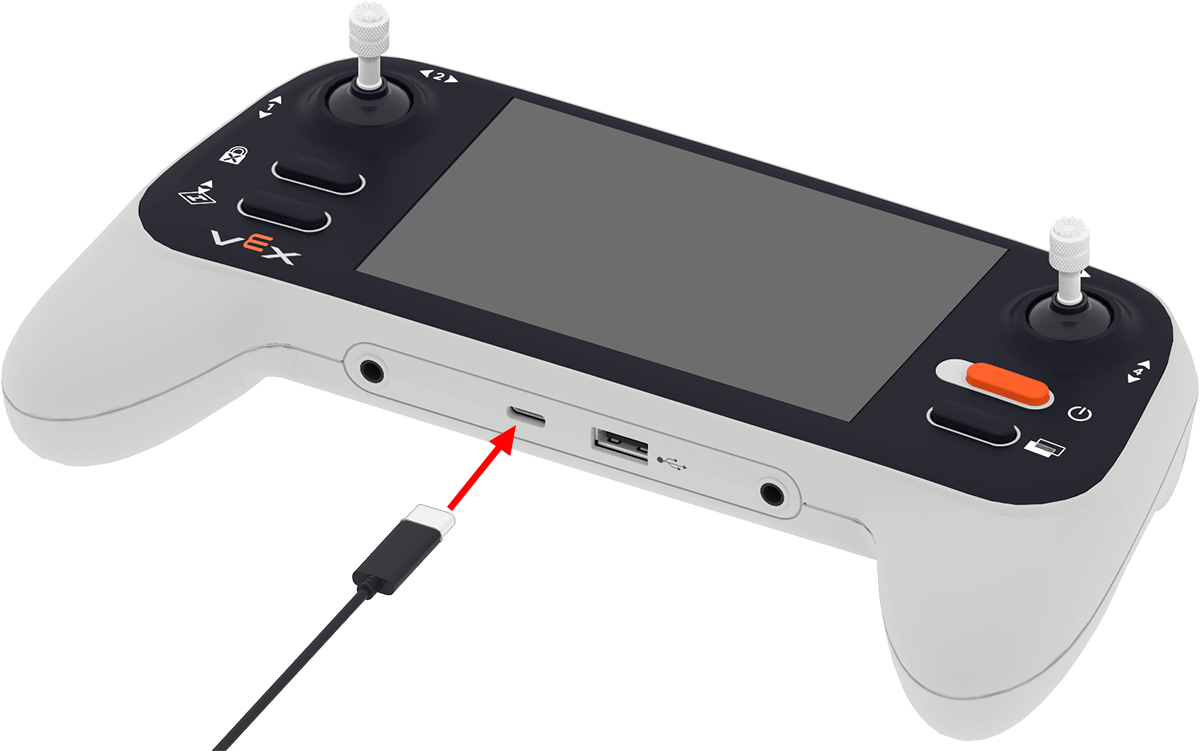

Кабель USB-C подключается к порту USB-C контроллера.

Зарядка контроллера

Подключите контроллер к источнику питания или компьютеру с помощью USB-кабеля, подключенного к порту USB-C контроллера. Во время зарядки индикатор будет мигать красным.

Примечание: Контроллер будет заряжаться быстрее при подключении к источнику питания. В комплект входят одно зарядное устройство USB и более длинные кабели USB, позволяющие заряжать как аккумуляторы, так и контроллер через источник питания. Просмотрите эту статью, чтобы узнать, где в вашем комплекте находятся зарядные устройства.

Обновите прошивку

После того как аккумуляторы и контроллер заряжены, вы можете обновить прошивку, чтобы гарантировать, что дрон и контроллер будут работать так, как и ожидалось.

Слева показан контроллер дрона VEX AIR с USB-кабелем, вставленным в порт USB-C, и подключенным к ноутбуку справа.

Обновление контроллера

Подключите контроллер к компьютеру с помощью USB-кабеля. Следуйте инструкциям в этой статье, чтобы обновить прошивку контроллера.

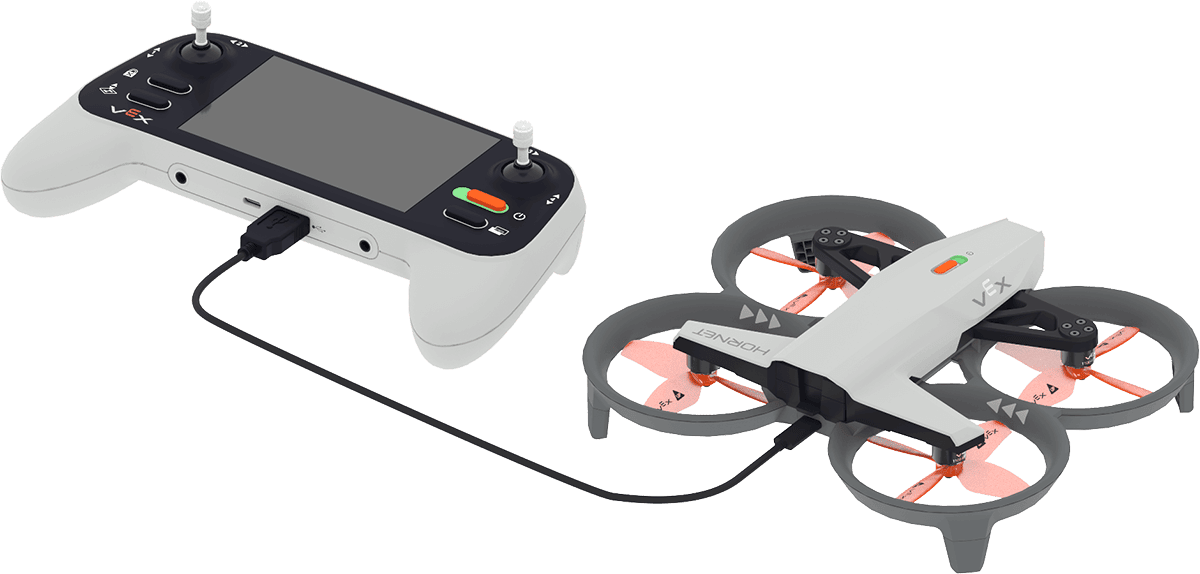

Слева показан контроллер дрона VEX AIR с разъемом USB-A кабеля, подключенным к дрону VEX AIR справа. Конец кабеля USB-C подключается к задней части дрона.

Обновление дрона

Подключите контроллер к компьютеру с помощью USB-кабеля. Следуйте инструкциям в этой статье, чтобы обновить прошивку дрона.

Установите батареи

После зарядки аккумулятора и обновления прошивки вы готовы вставить аккумулятор в дрон VEX AIR:

На схеме изображена батарея рядом с Hornet, а стрелка указывает, что батарею следует поместить в батарейный отсек. На крупном плане показано, что для правильного подключения значок стрелки на аккумуляторе должен быть направлен вверх.

Вставьте аккумулятор в дрон так, чтобы стрелка Up была направлена вверх.

Примечание: Дрон автоматически включится после установки аккумулятора.

Установите джойстики контроллера

Установите джойстики, чтобы было легче управлять дроном во время полета:

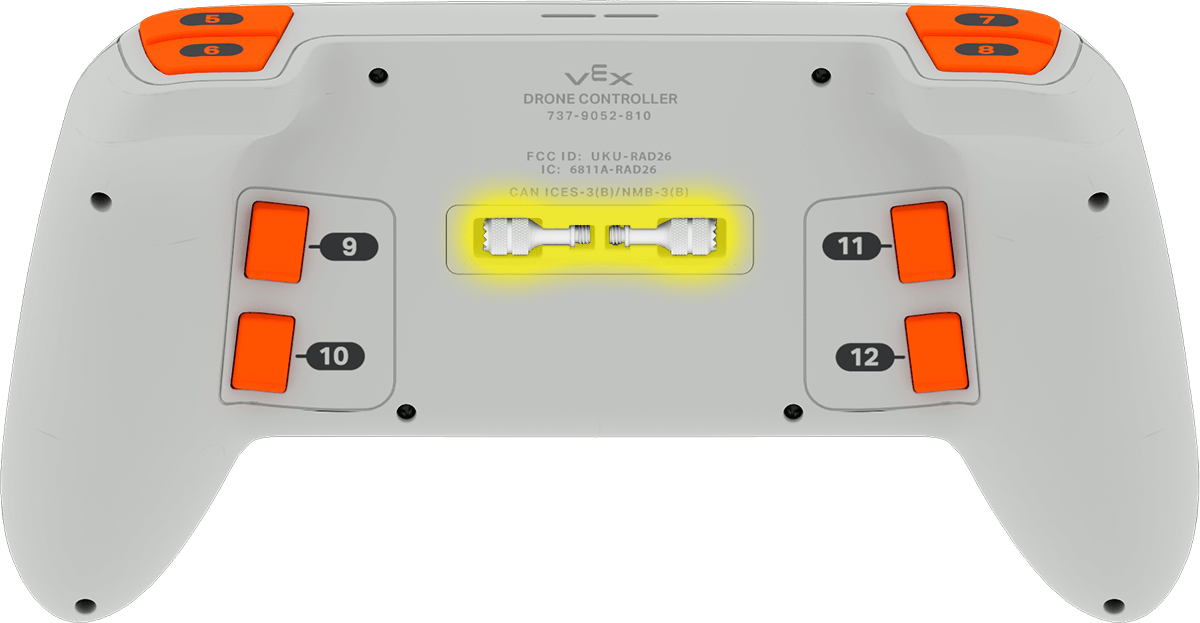

Показана задняя часть контроллера с двумя джойстиками, хранящимися в двух небольших отсеках. Джойстики подсвечены, чтобы указать, что перед использованием их необходимо снять.

Снимите джойстики, хранящиеся на задней панели контроллера.

На схеме показано, как два джойстика вкручиваются в держатели на передней панели контроллера. На каждой стороне экрана контроллера имеется один держатель джойстика, а стрелка указывает, что их следует вкручивать по часовой стрелке.

Вкрутите каждый джойстик в держатель на передней панели контроллера, поворачивая его по часовой стрелке.

Подключите дрон к контроллеру

Затем выполните сопряжение контроллера с дроном, чтобы они могли обмениваться данными во время полета:

Включите контроллер, нажав и удерживая кнопку Power пока светодиодный индикатор не начнет мигать белым цветом, затем отпустите. В этой анимации показано, как этот процесс используется для включения контроллера. Когда контроллер завершит включение, его светодиодный индикатор поменяет цвет на один из двух:

Зеленый — уровень заряда аккумулятора контроллера превышает 20%.
Красный — уровень заряда аккумулятора контроллера составляет 20% или ниже.

На экране контроллера дрона VEX AIR в центре появляется предупреждение о соответствии нормативным требованиям: «Только для использования внутри помещений». Не использовать на открытом воздухе. Соблюдайте местные законы, касающиеся использования дронов. Под текстом, расположенным по центру экрана, находится кнопка «Я согласен».

При каждом включении контроллера дрона VEX AIR будет появляться уведомление о соблюдении нормативных требований. Напоминаем, что дрон VEX AIR предназначен только для использования в помещении и не должен запускаться на открытом воздухе. Выберите Я согласен , чтобы подтвердить свое понимание и продолжить процесс сопоставления.

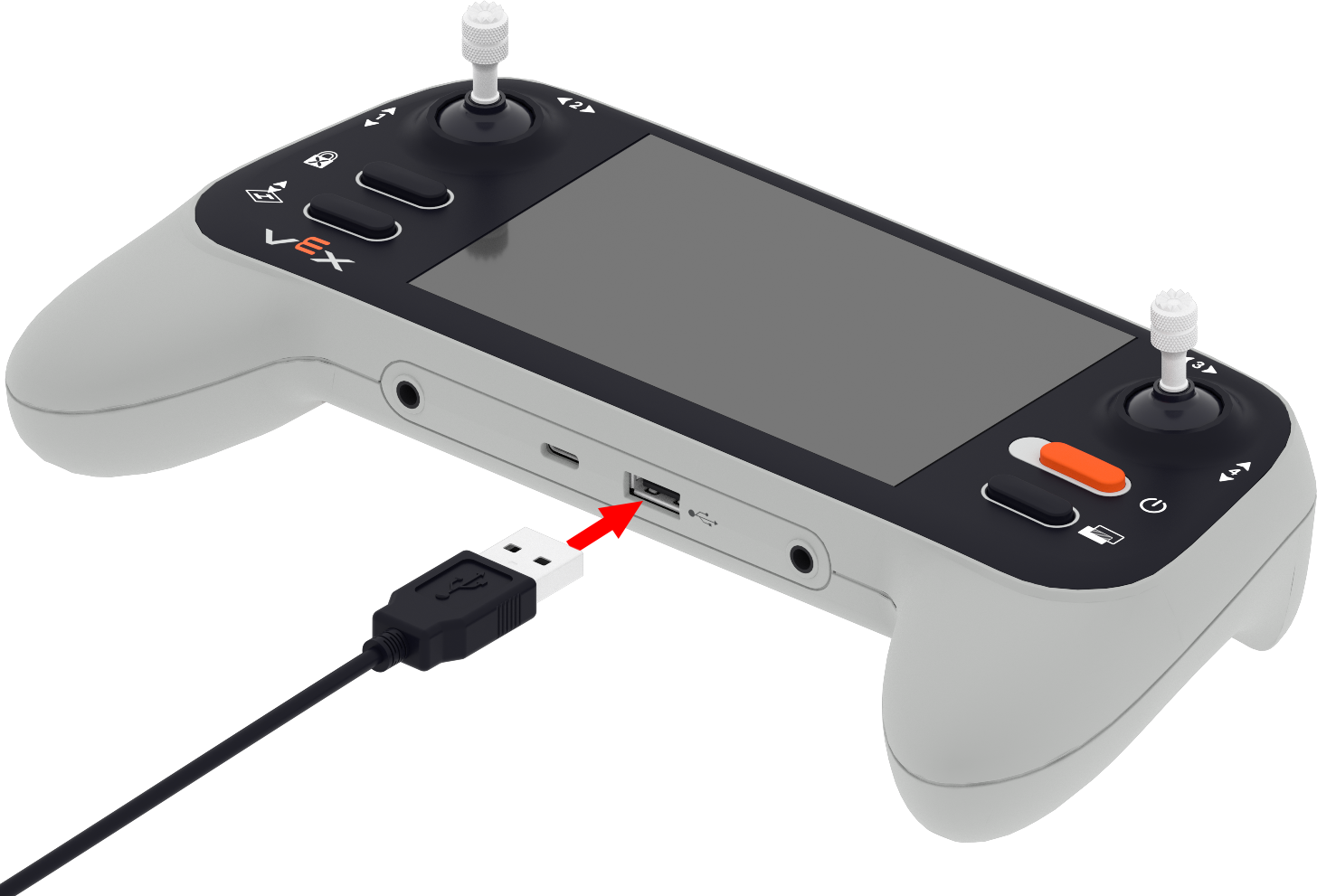

Кабель USB-A подключается к порту USB-A контроллера.

Подключите кабель USB-A к порту USB-A контроллера.

Другой конец кабеля подключается к порту USB-C на Hornet.

Другой конец подключите к порту USB-C дрона.

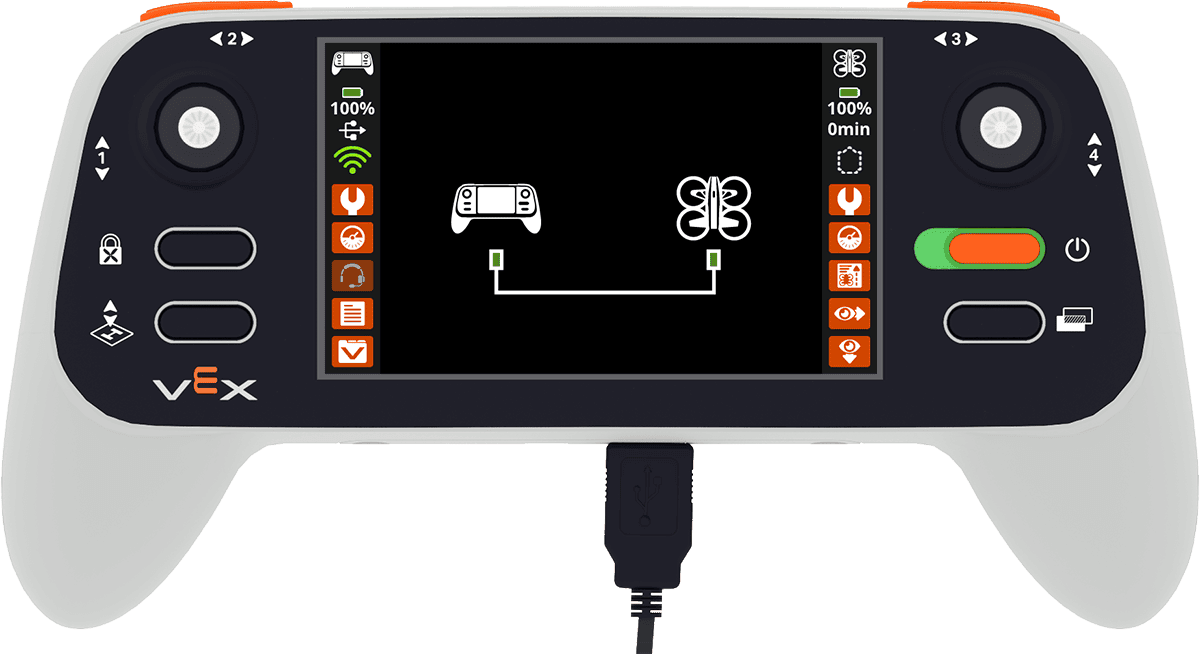

Контроллер показан включенным и с подключенным к дрону кабелем USB-A. На экране есть значок проводного соединения, который показывает кабель, используемый для подключения контроллера к дрону.

Когда контроллер начнет сопряжение с дроном, на экране на короткое время появится изображение проводного соединения. Значок USB также появится слева, если контроллер подключен к дрону.

Как только оба светодиодных индикатора на контроллере и дроне начнут мигать, а на экране контроллера появится прямая трансляция с направленного вперед датчика зрения дрона, это будет означать, что сопряжение двух устройств успешно выполнено. Данная анимация демонстрирует процесс сопряжения.

Ваш дрон VEX AIR теперь готов к полетам в закрытом помещении В этой статье вы больше о подготовке помещения для безопасных полетов.
