Консоль печати позволяет пользователю отображать сообщения, сообщать значения датчиков или представлять данные из проектов VEXcode 123. Консоль печати также позволяет пользователям сохранять результаты печати в виде текстового файла.

Консоль печати также можно использовать для отображения информации о процессе, предоставляя визуальные подсказки, которые позволяют пользователю видеть, что происходит в проекте VEXcode 123 в определенный момент времени, тем самым создавая визуальную связь между проектом и действиями 123. Робот.

Как открыть консоль печати

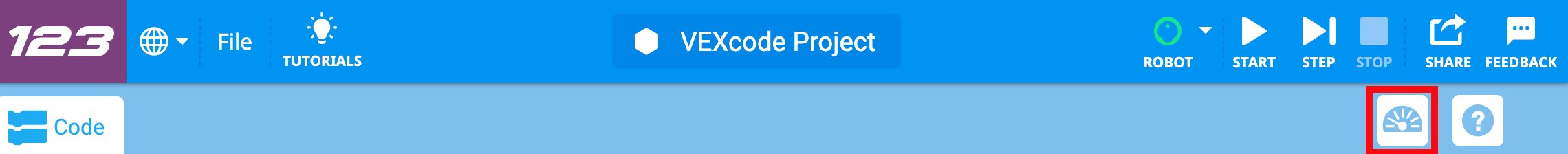

Панель инструментов VEXcode 123 с выделенным значком монитора слева от значка справки.

Консоль печати расположена на дисплее монитора 123. Чтобы открыть консоль печати, выберите значок «Дисплей монитора» рядом с пунктом «Справка».

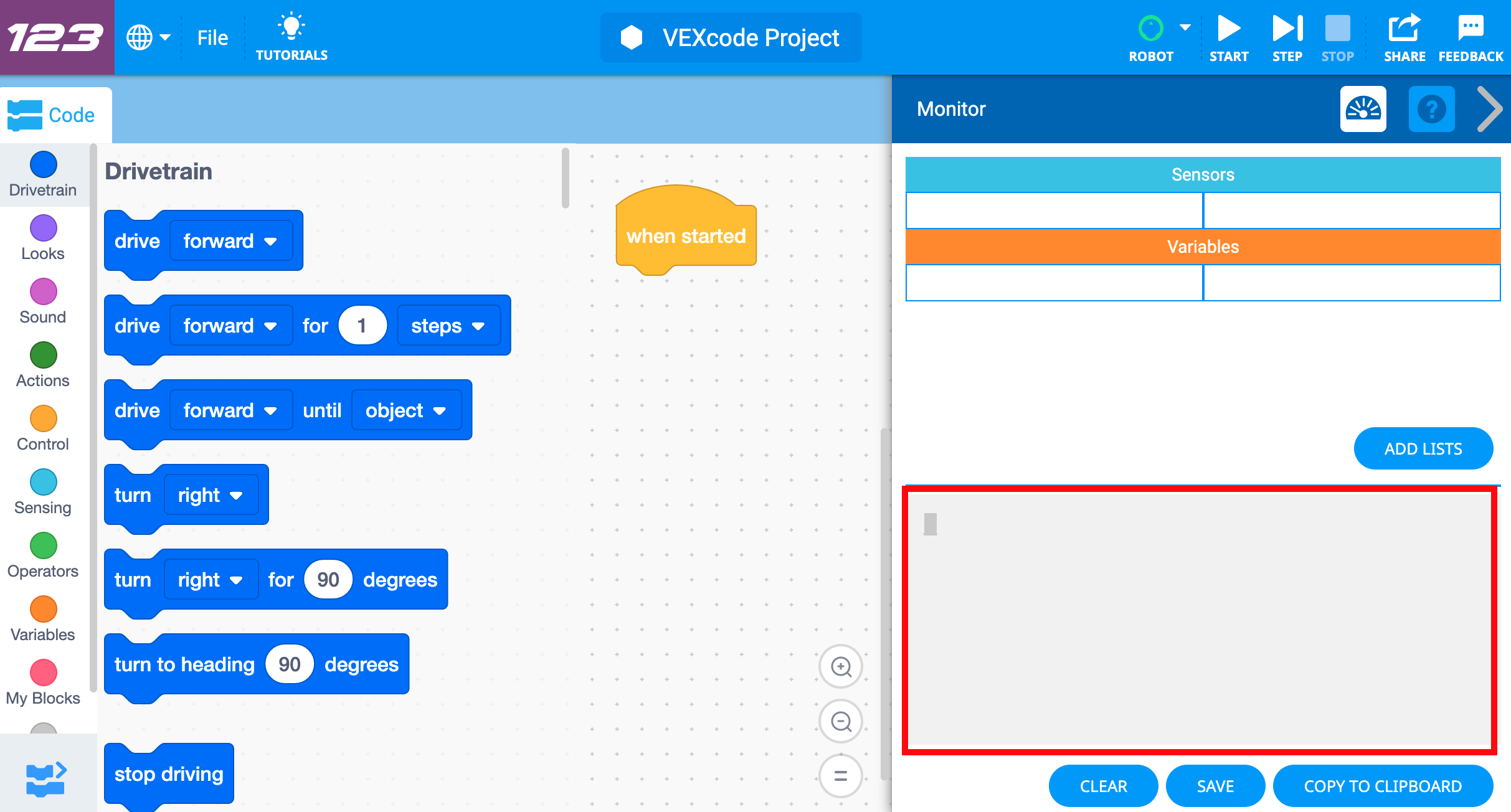

Откройте меню «Отображение монитора» с выделенной ниже консолью печати.

После выбора откроется экран монитора. Консоль печати находится внизу.

Как использовать консоль печати в проекте

Блоки просмотра, которые запускают консоль печати

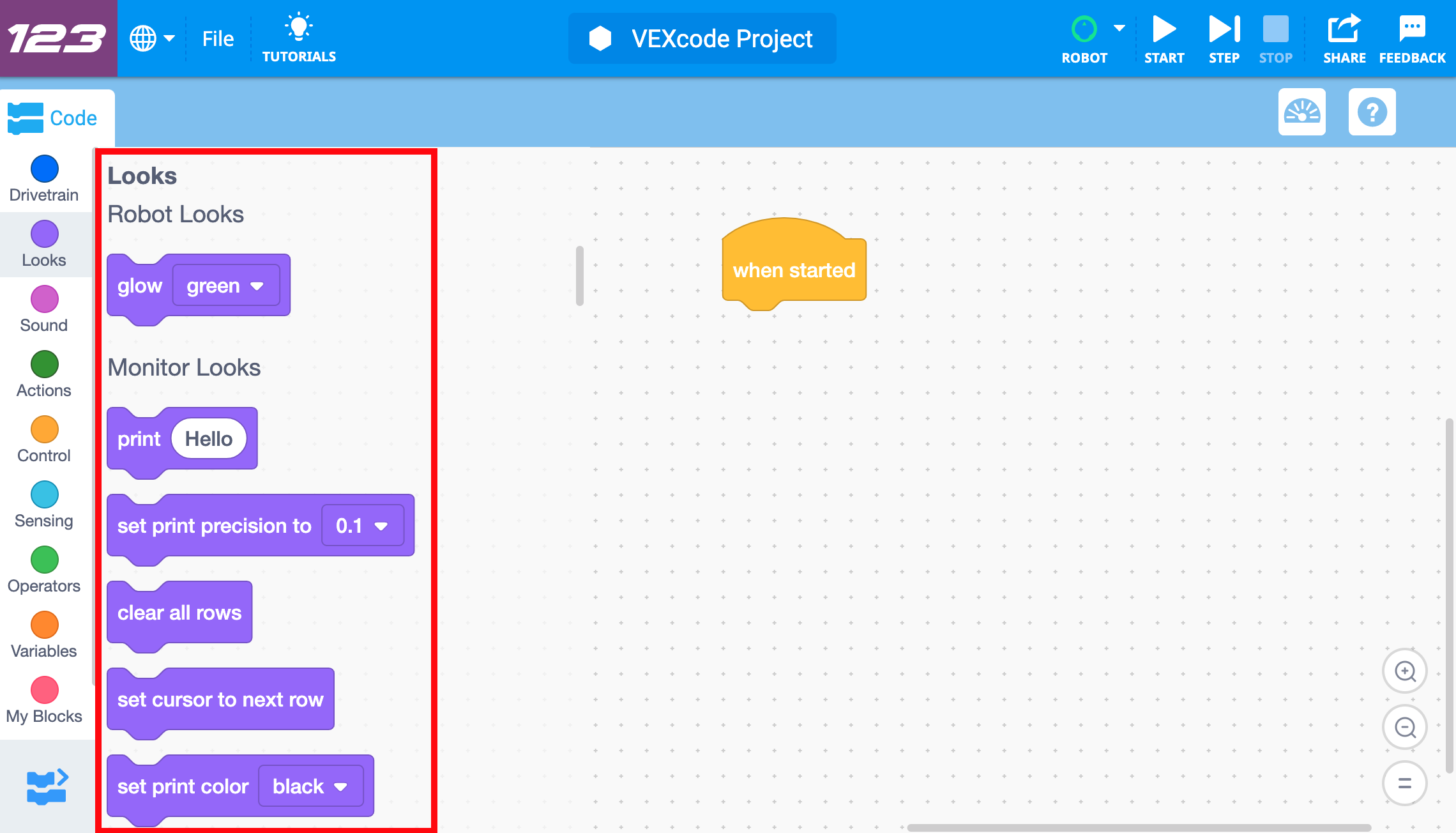

Панель инструментов VEXcode 123 с категорией блоков «Внешний вид», показанной и выделенной.

Специализированные блоки из категории «Внешний вид» используются в проекте VEXcode 123 для запуска консоли печати. Эти блоки печатают слова, числа, сообщаемые значения переменных, расчеты оператора или значения, сообщаемые датчиком.

Функция справки в VEXcode 123 предоставляет дополнительную информацию об этих и других программных блоках. Информацию о том, как получить доступ к функции «Справка», см. в этой статье.

Использование блоков Look с консолью печати в проекте

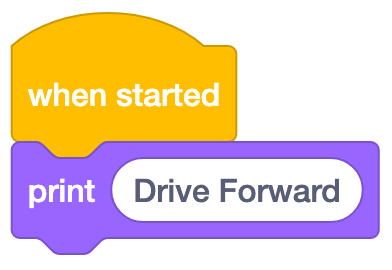

Проект VEXcode 123 Blocks с блоком When Started, за которым следует блок Print, в котором написано «Print Drive Forward».

Используйте блоки Look в проекте, чтобы распечатать сообщение или отобразить данные в консоли печати. Чтобы использовать блоки «Печать», выберите нужный блок «Смотри» и добавьте его в проект.

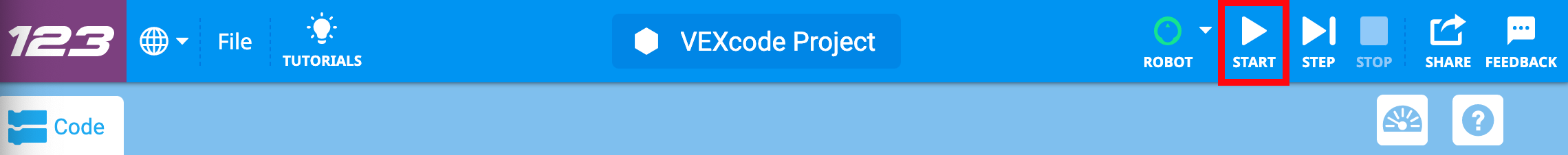

Панель инструментов VEXcode 123 с выделенным значком «Пуск» между значками «Робот» и «Шаг».

Запустите проект, выбрав «Пуск» на панели инструментов VEXcode 123.

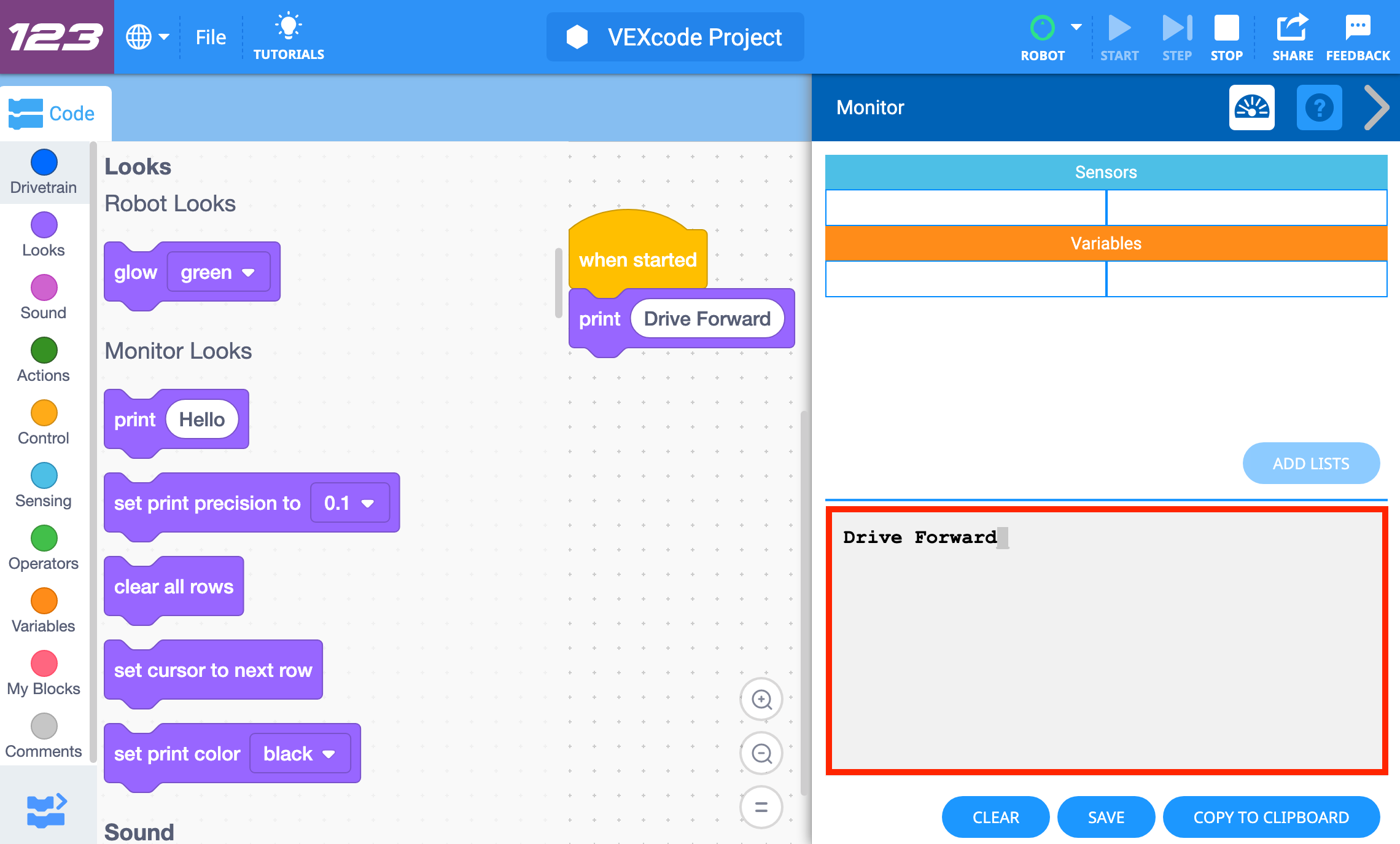

Откроется меню «Печать консоли», в котором будут напечатаны и выделены слова «Drive Forward».

После выбора «Пуск» проект запустится, и в консоли печати появится текст «Печать» или запрограммированные значения, как это предусмотрено проектом VEXcode 123.

Очистить строки в консоли печати

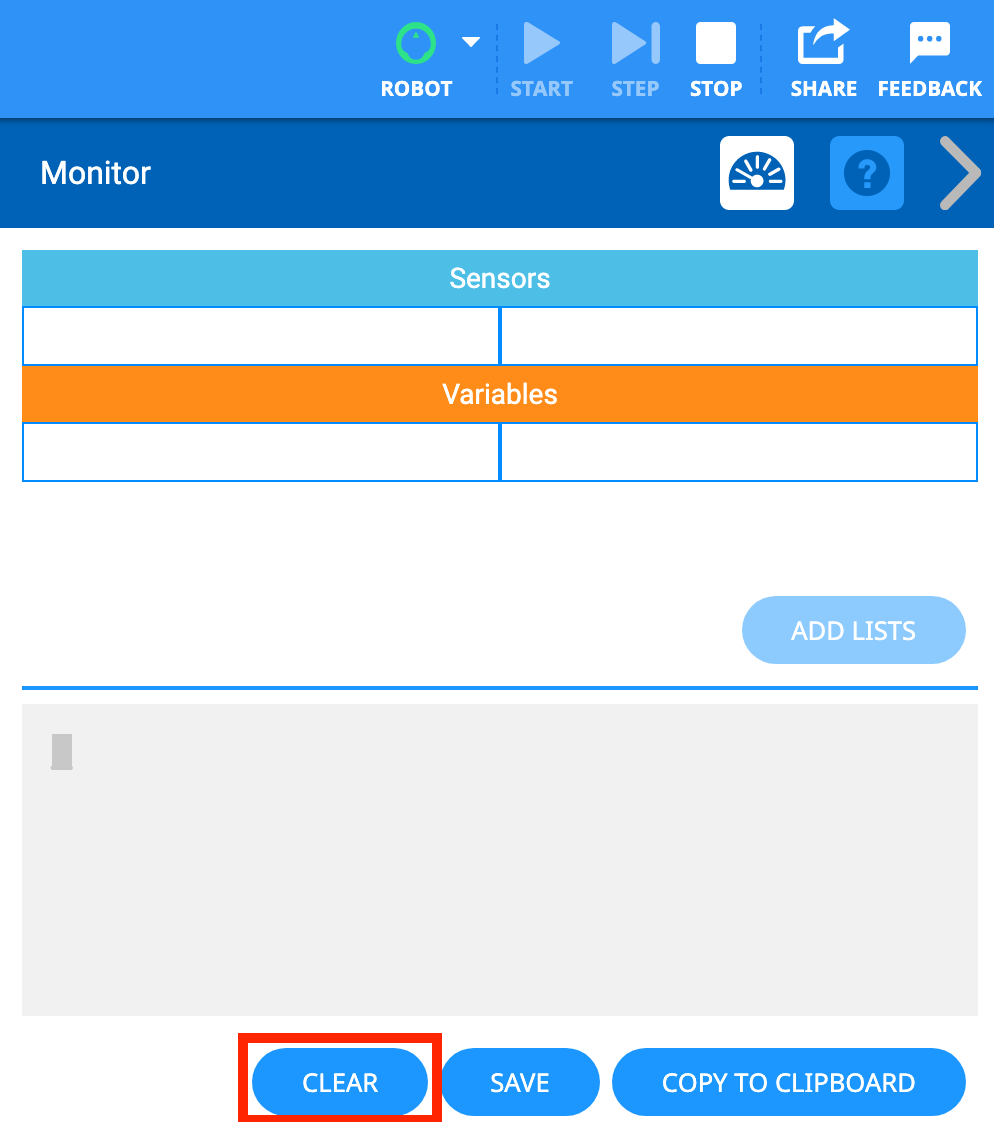

Откройте меню «Консоль печати» с кнопкой «Очистить», выделенной ниже.

Существует два способа удалить всю информацию из консоли печати. Первый способ полностью очистить весь текст — нажать кнопку «Очистить» в правом нижнем углу консоли печати.

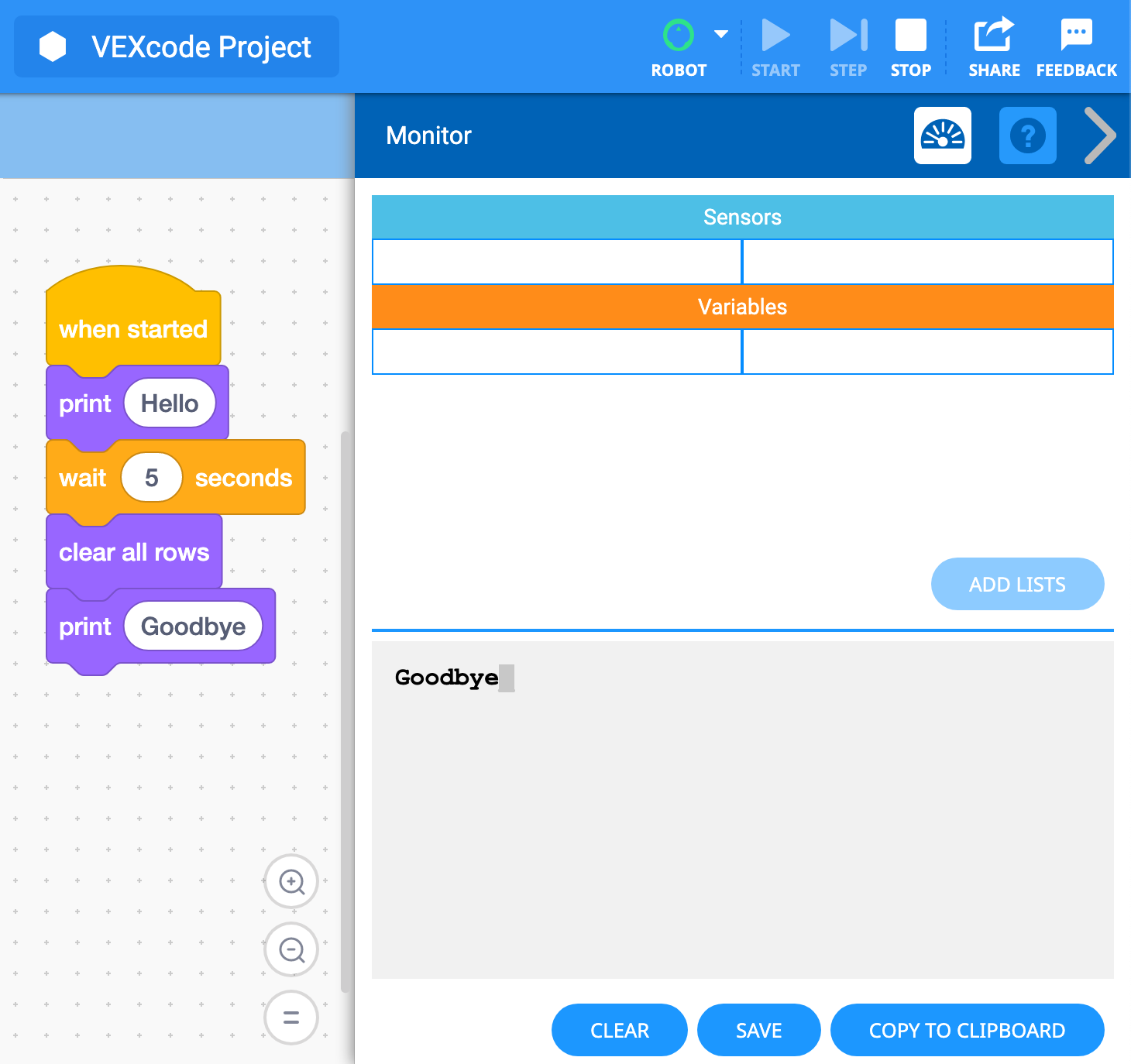

Проект VEXcode 123 блокируется в рабочей области, отображаемой рядом с открытой консолью печати. Проект Blocks напечатает слово «Привет», подождет 5 секунд, очистит консоль печати, а затем напечатает слово «До свидания». После запуска проекта в открытой консоли печати отображается только слово «До свидания».

Другой способ очистить Консоль печати — использовать блок [Очистить все строки]. Добавьте в проект блок [Очистить все строки], чтобы удалить все строки в Print Console. В этом проекте «Hello» будет напечатано на консоли печати. Через 5 секунд все строки будут очищены. Затем на консоли печати будет напечатано «До свидания».

Сохранение из консоли печати

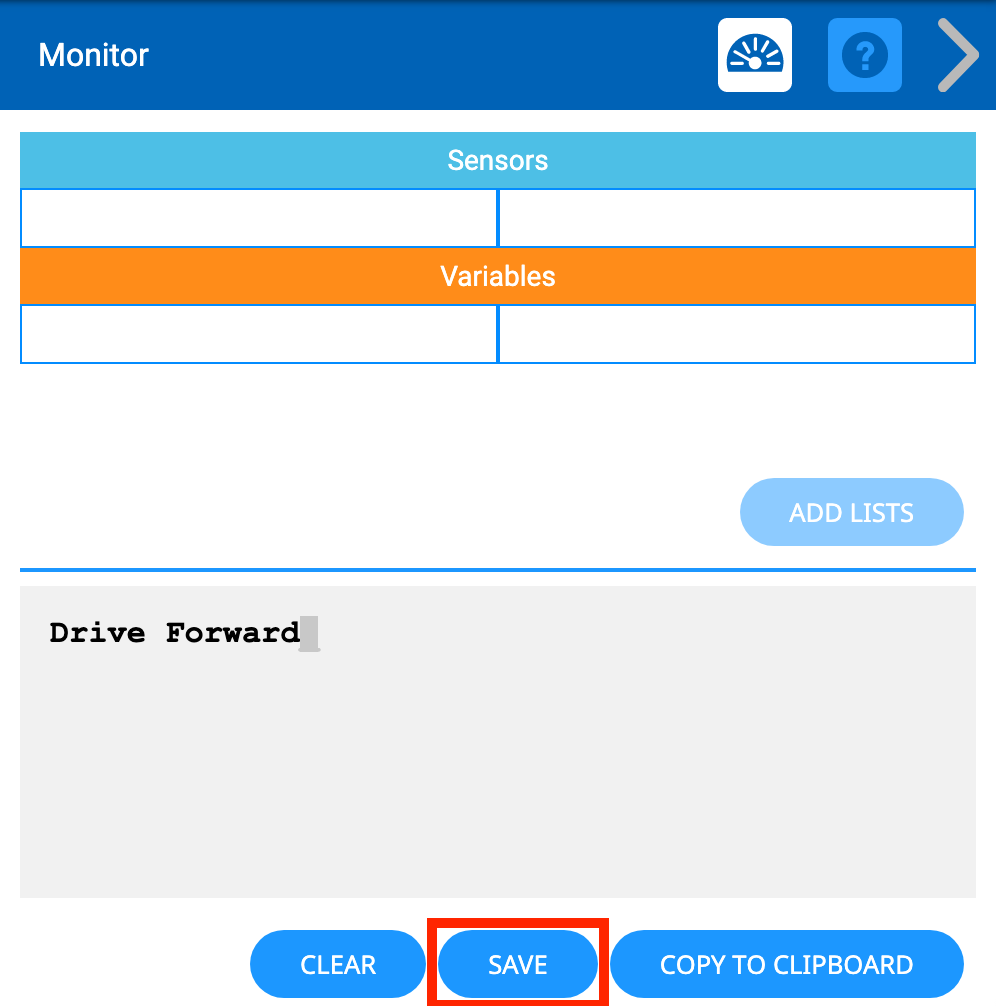

Откроется меню консоли печати с напечатанной надписью «Drive Forward» и выделенной ниже кнопкой «Сохранить».

Информацию из Print Console легко сохранить на свое устройство. Выберите «Сохранить» в правом нижнем углу консоли печати, чтобы сохранить весь текст в виде файла .txt.

Текстовый файл с именем «VEXcode Project Logs.txt» отображается загруженным на устройство пользователя.

Как только вы нажмете кнопку «Сохранить», файл автоматически сохранится в папке «Загрузки» на вашем устройстве в виде файла .txt.

ПримечаниеВ файле не сохраняются напечатанные цвета.

Примеры проектов с использованием консоли печати

Отчет о значениях переменных и данных в проекте

Консоль печати можно использовать для отчета о значениях переменных в отдельные моменты проекта. Используйте консоль печати, чтобы распечатать значение myVariable или показать, сколько раз проект проходит цикл.

Отчет о значениях датчиков и данных в проекте

Данные, собранные консолью печати, позволяют пользователю видеть ценную информацию о процессах проекта, включая местоположение робота 123 и информацию о датчиках. При срабатывании блока [Печать] его можно запрограммировать на отображение информации, захваченной в данный момент.

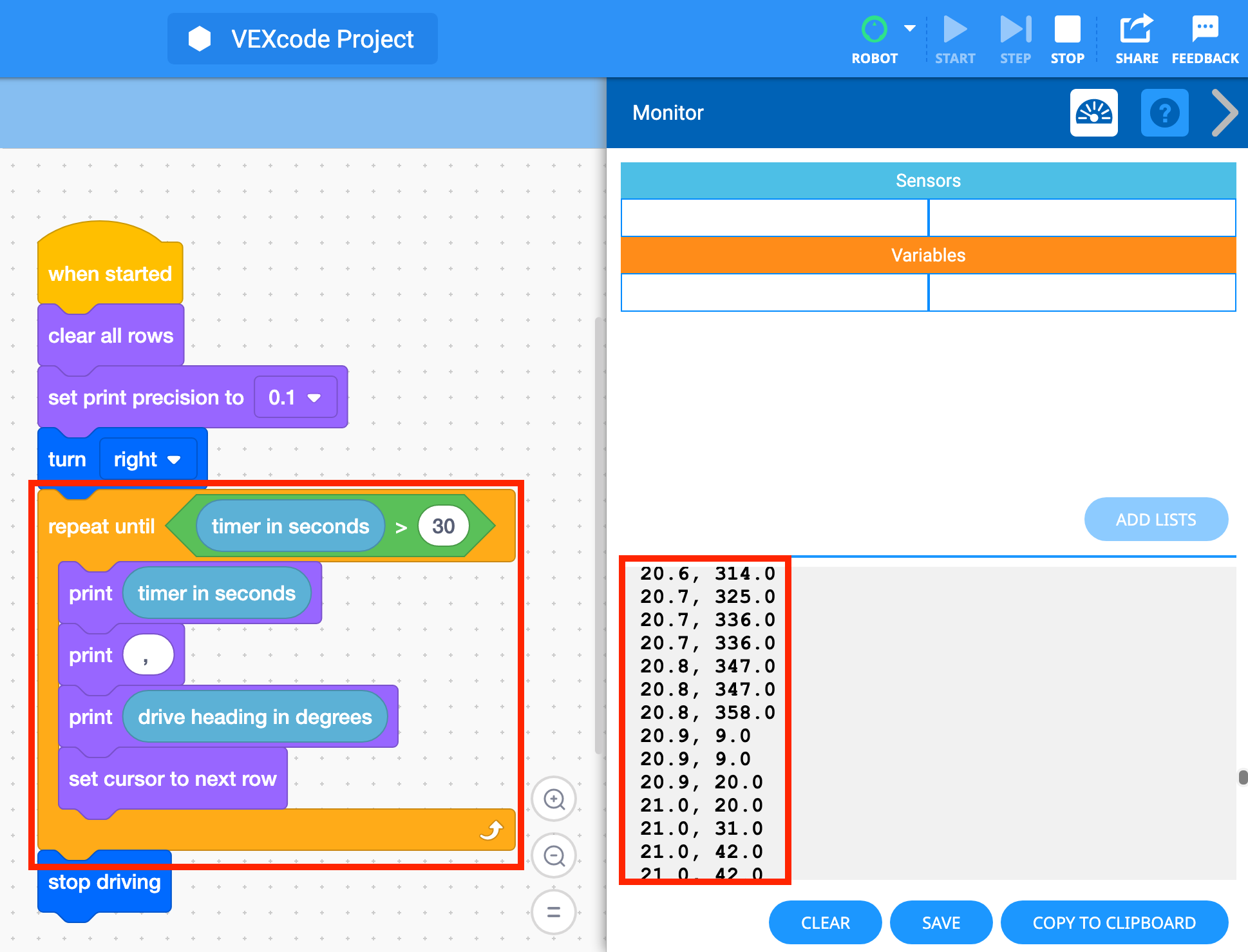

В следующем проекте консоль печати отображает информацию, сообщаемую 123 датчиками робота, как предписано блоками «Просмотр» и «Обнаружение» в проекте. Эта информация включает в себя изменения направления движения в градусах в отдельные моменты времени, когда проект выполняется и робот 123 поворачивает направо.
