Батарея обеспечивает питание всех двигателей, датчиков и мозга для работы.

Зарядка аккумулятора

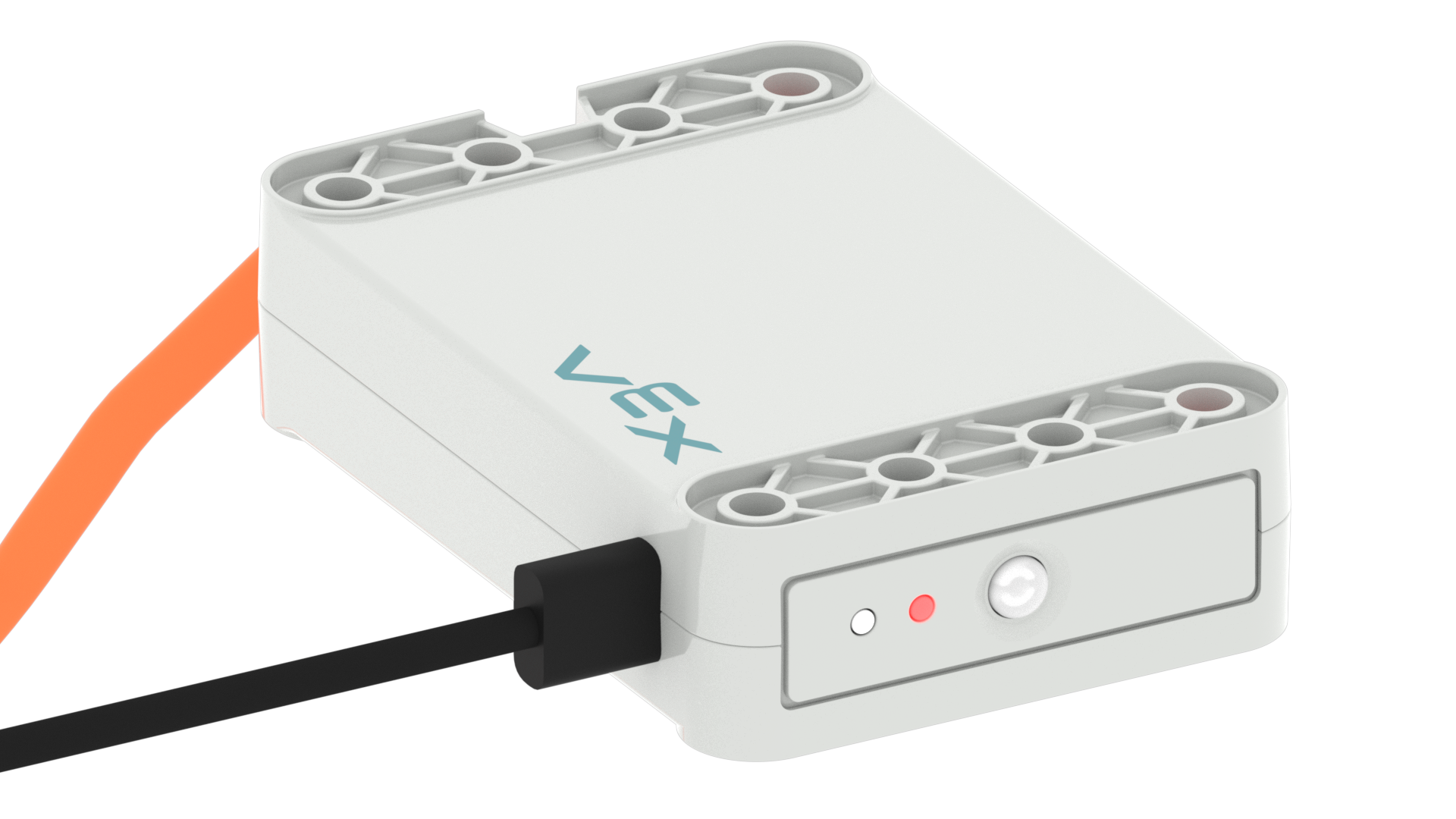

Зарядка аккумулятора осуществляется с помощью кабеля USB-C, подключенного к зарядному порту.

Чтобы зарядить батарею, подключите ее к источнику питания с помощью кабеля USB-C, входящего в комплект VEX GO.

Примечание: каждый комплект VEX GO поставляется с зарядным кабелем USB-C, но только комплект VEX GO Classroom поставляется с адаптером переменного тока.

Индикаторы на аккумуляторе

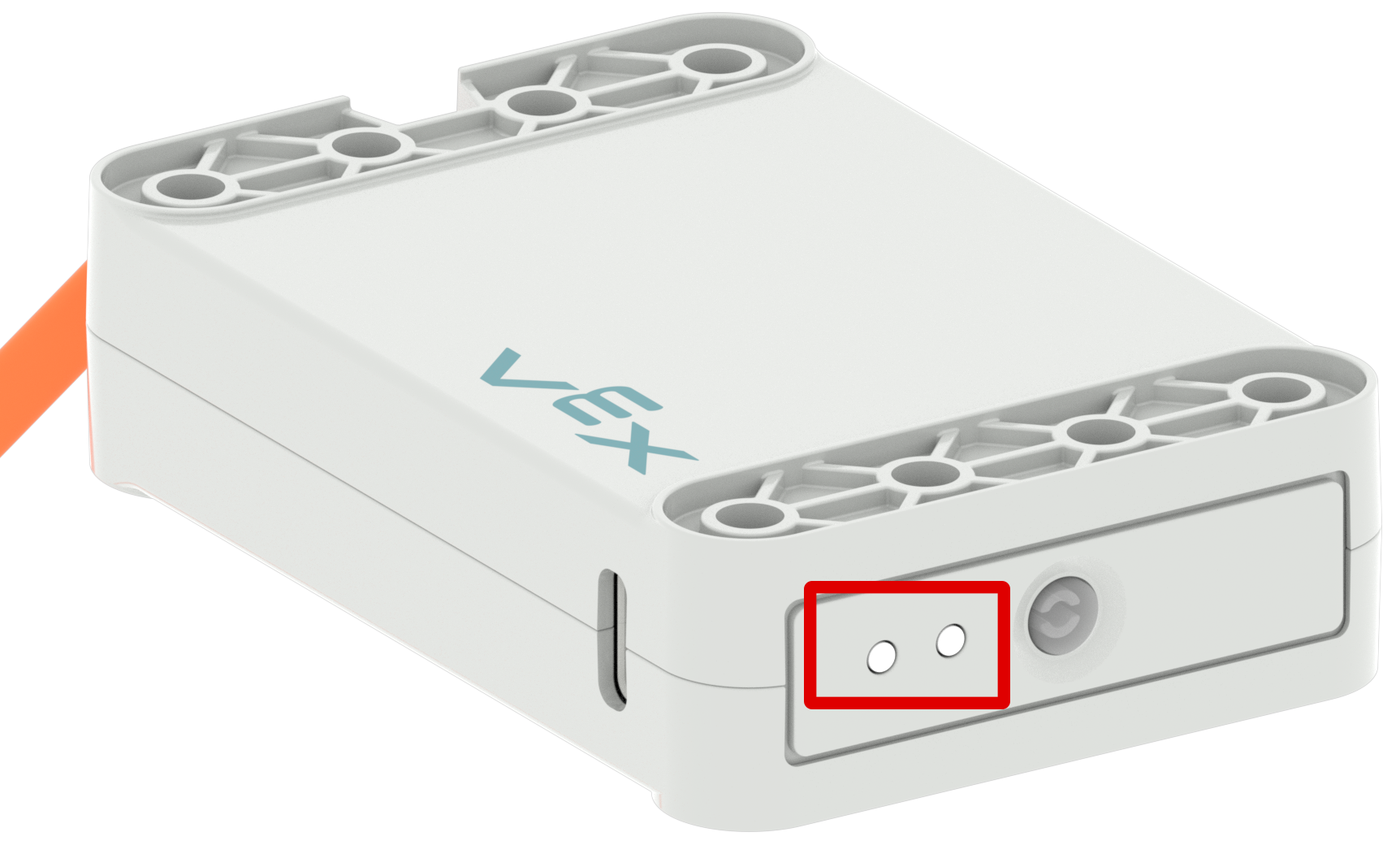

Два индикатора аккумулятора возле порта зарядки выделены красным цветом.

Сбоку от аккумулятора имеются два индикатора, указывающие его состояние.

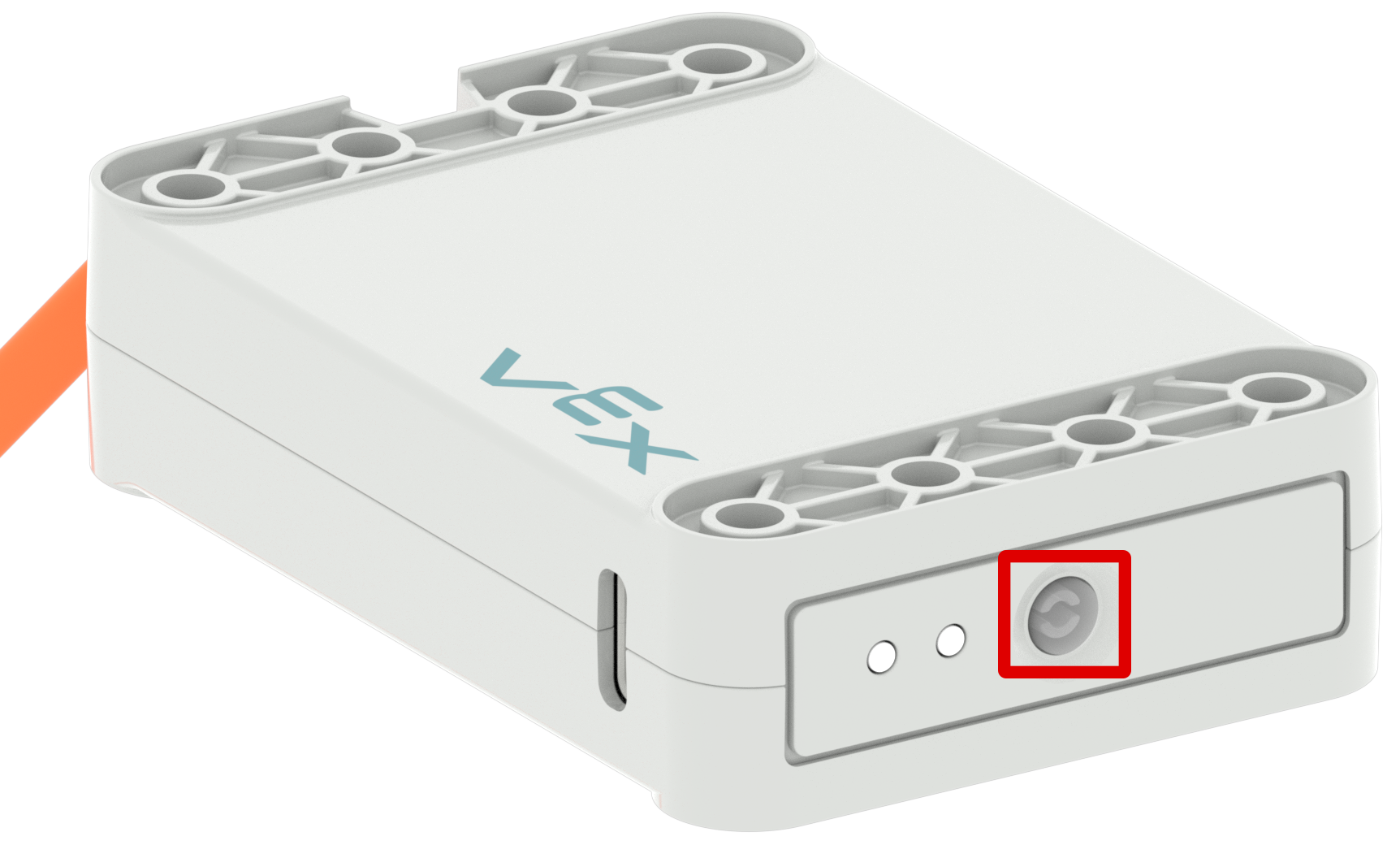

Кнопка индикации заряда батареи рядом с индикаторными лампами выделена красным цветом.

Нажатие кнопки рядом с индикаторами на аккумуляторе отобразит текущий статус.

Аккумулятор полностью заряжен, если загорятся два зеленых индикатора.

Два зеленых индикатора указывают на то, что аккумулятор полностью заряжен (75–100%).

Аккумулятор, у которого горит зеленым только один из двух индикаторов, что указывает на то, что он частично заряжен.

Один зеленый свет указывает на то, что аккумулятор частично заряжен (25–75%).

Один из двух индикаторов аккумулятора светится красным, указывая на низкий уровень заряда.

Один красный индикатор указывает на низкий заряд аккумулятора (0–25%).

Когда аккумулятор активно заряжается

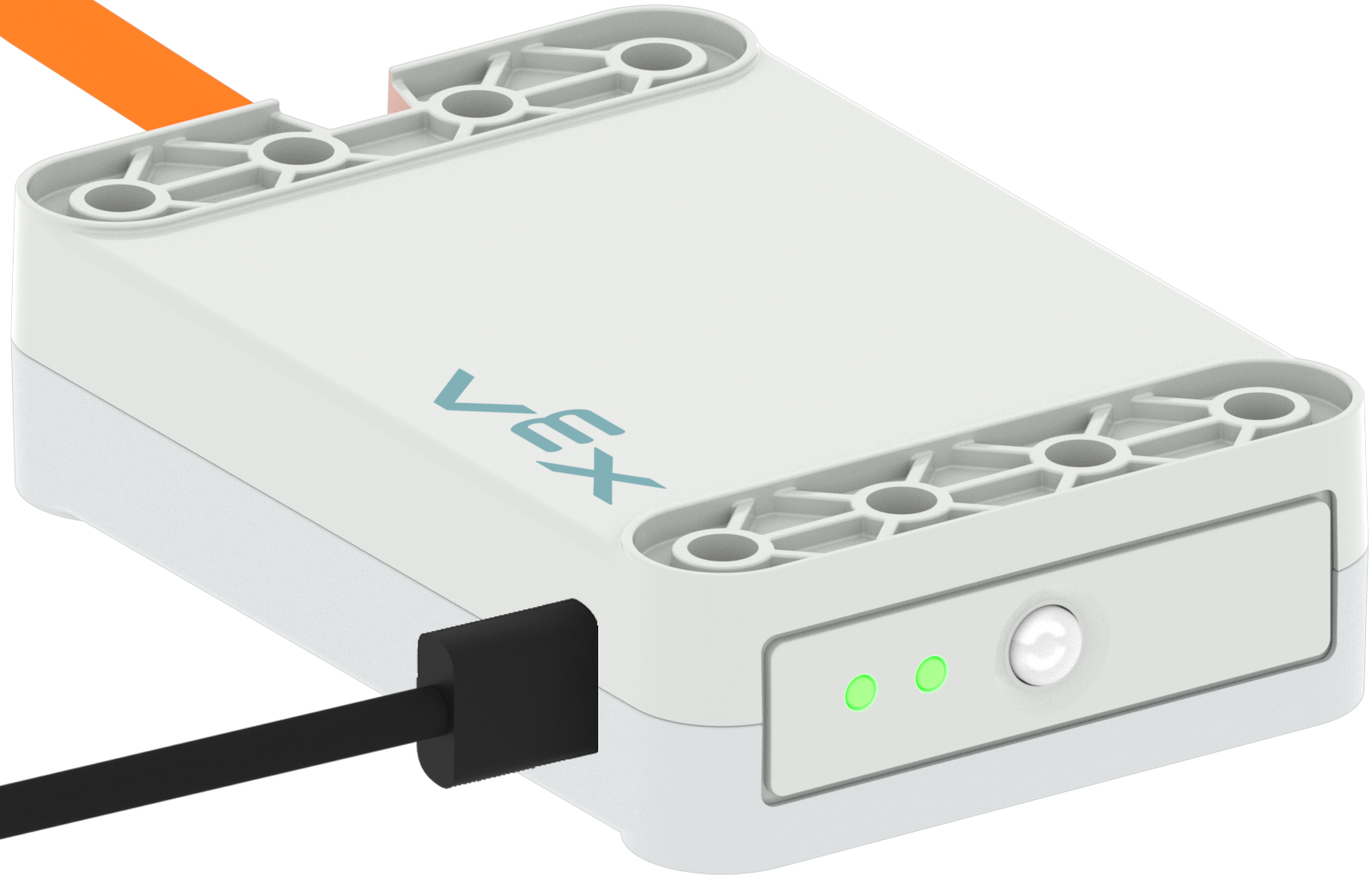

Зарядка аккумулятора осуществляется с помощью кабеля USB-C, подключенного к зарядному порту. Два индикатора горят зеленым цветом, указывая на то, что устройство полностью заряжено.

Два зеленых индикатора указывают на то, что аккумулятор полностью заряжен.

Зарядка аккумулятора осуществляется с помощью кабеля USB-C, подключенного к зарядному порту. Один из двух индикаторов горит красным, указывая на то, что аккумулятор заряжен не полностью.

Один красный индикатор указывает на то, что аккумулятор активно заряжается, но не полностью заряжен.

Примечание: хотя один красный индикатор указывает на то, что аккумулятор активно заряжается, это не обязательно означает, что уровень заряда аккумулятора равен 0%. Чтобы увидеть текущий уровень заряда батареи, отсоедините аккумулятор от зарядного устройства и нажмите кнопку рядом с световыми индикаторами. Вы по-прежнему можете использовать батарею, пока она заряжена.

Подключение аккумулятора

Аккумулятор с соединительным кабелем, подключенным к слоту для аккумулятора на Мозге.

Батарея может быть подключена к мозгу или переключателю для питания двигателей и датчиков.

Чтобы подключить батарею к мозгу, ознакомьтесь со статьей Использование VEX GO Brain.

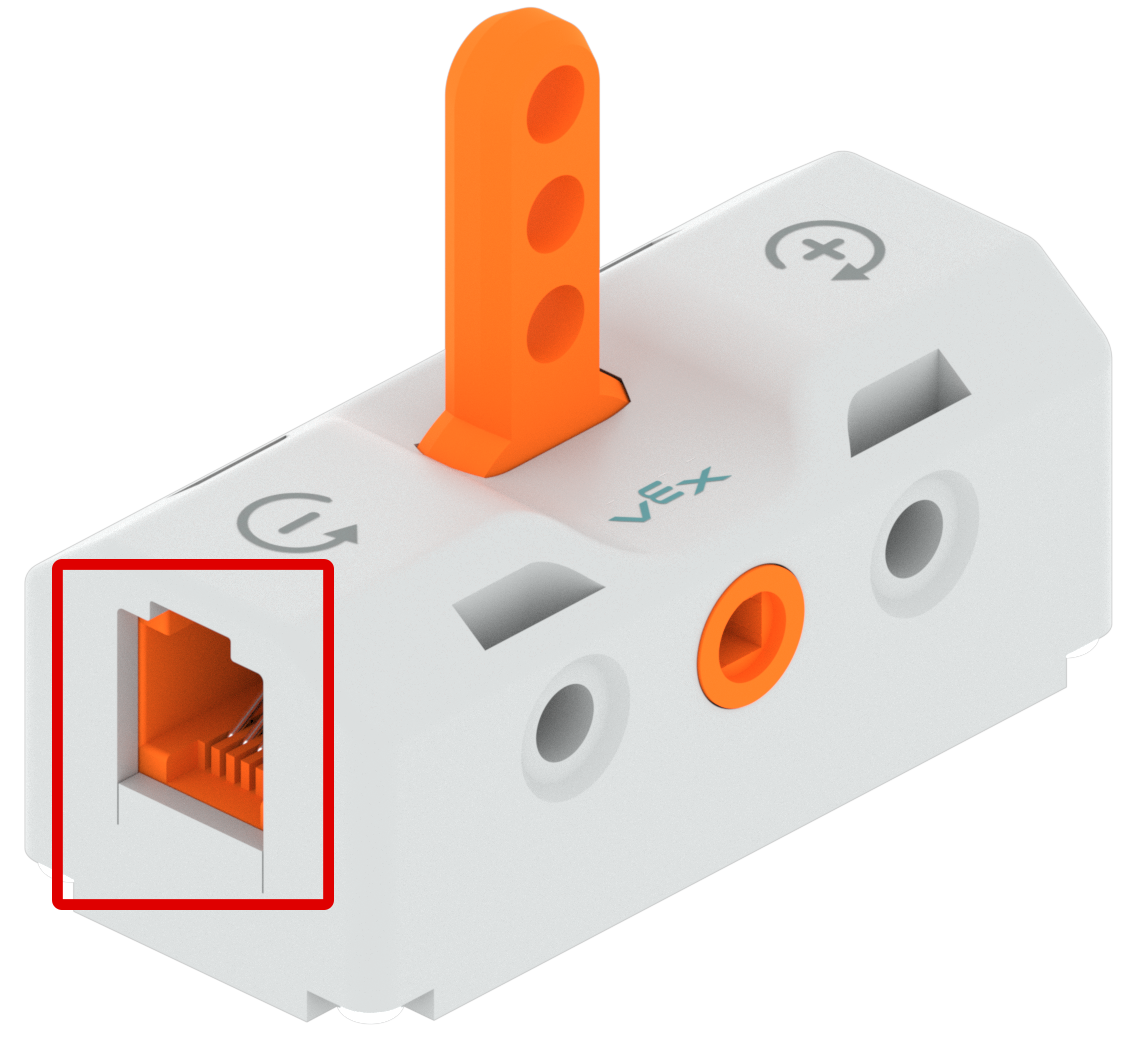

Переключатель с портом для батареи, выделенным красным прямоугольником.

Чтобы подключить аккумулятор к коммутатору, найдите оранжевый порт аккумулятора на коммутаторе.

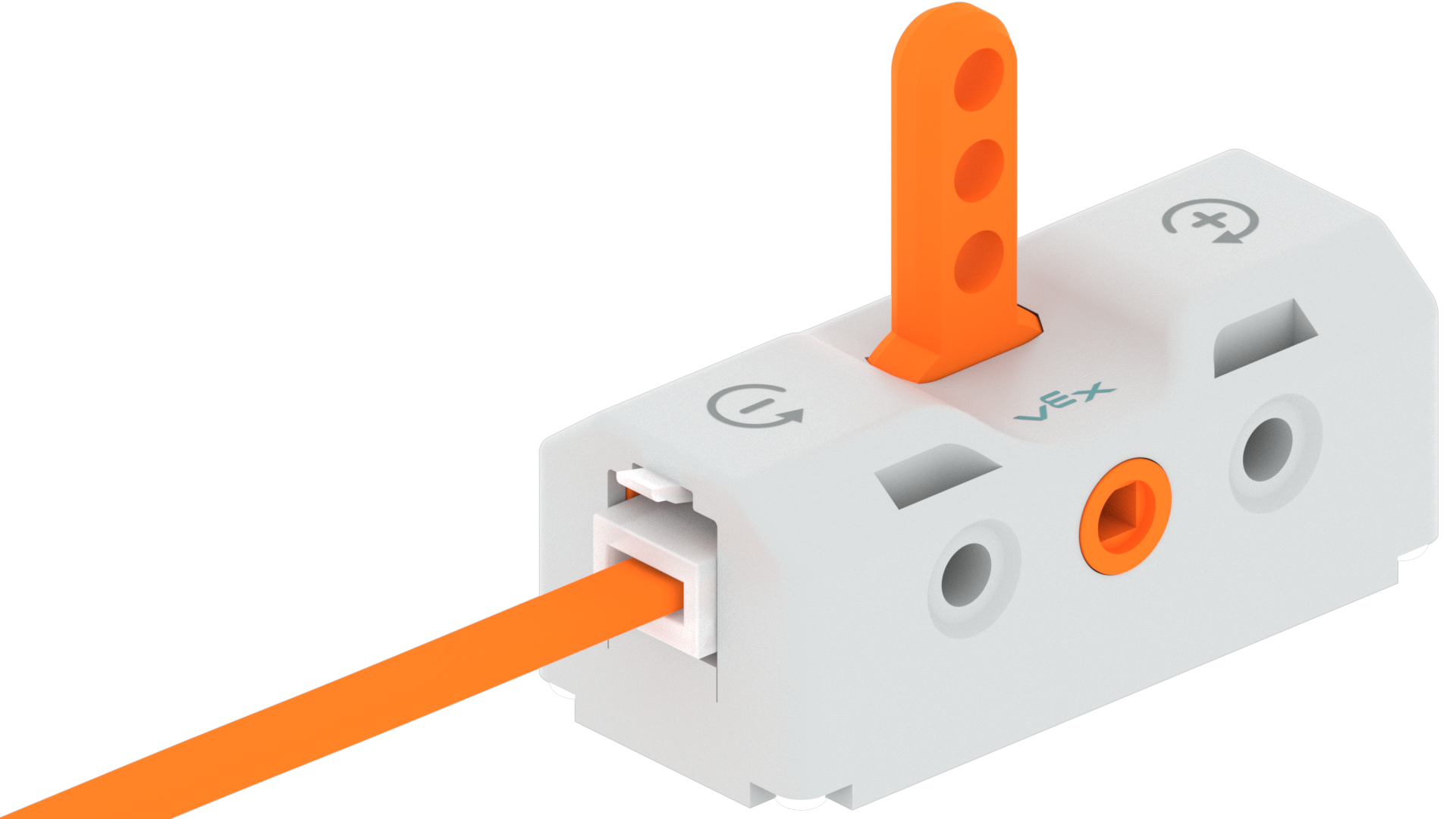

Переключатель с кабелем для аккумулятора, подключенным к порту аккумулятора для питания.

Подключите аккумулятор к коммутатору, вставив оранжевый кабель аккумулятора в оранжевый порт аккумулятора на коммутаторе.

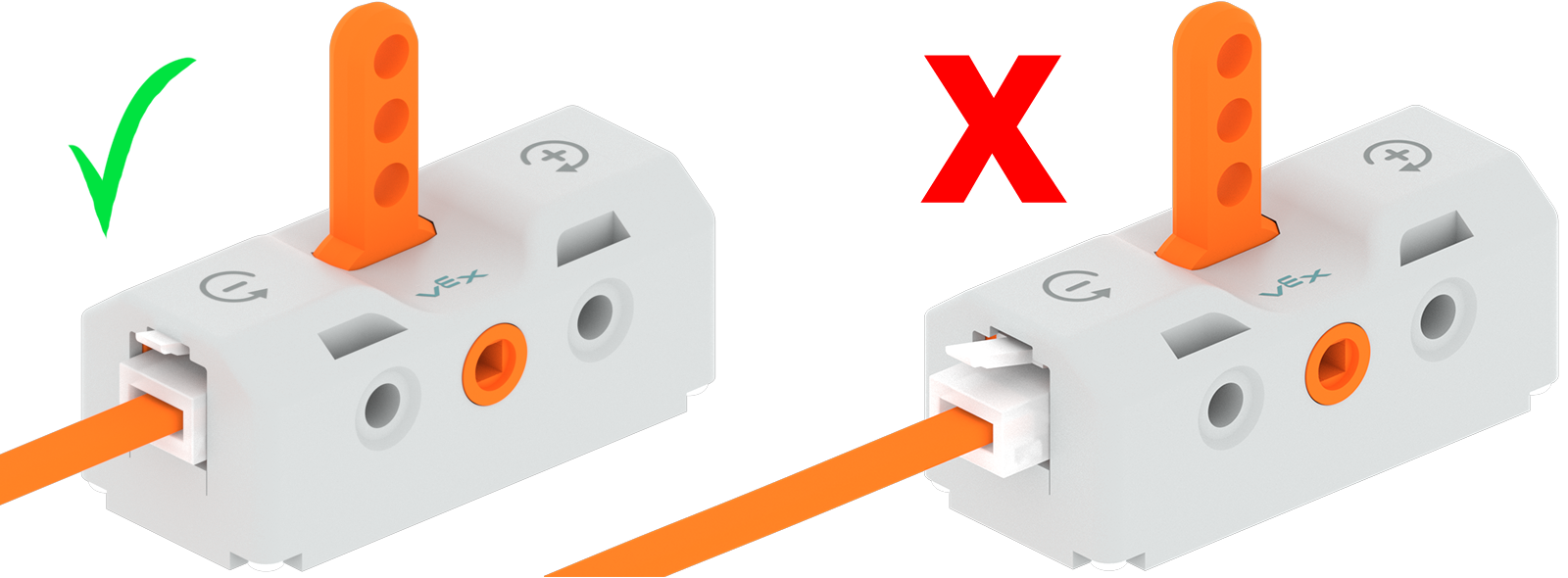

Схема двух переключателей с аккумуляторными кабелями, подключенными к их портам для питания. Слева кабель аккумулятора подключен полностью и отмечен зеленой галочкой, а справа кабель аккумулятора подключен лишь частично и отмечен красным крестиком.

Убедитесь, что оранжевый кабель аккумулятора полностью вставлен в оранжевый порт аккумулятора на коммутаторе. Звук щелчка гарантирует, что кабель полностью вошел в порт.

Срок службы батареи

Аккумулятор заряжается с помощью кабеля USB-C, подключенного к зарядному порту, а значок аккумулятора показывает, что для полной зарядки требуется 3,5 часа.

Для полной зарядки аккумулятора требуется около 3,5 часов.

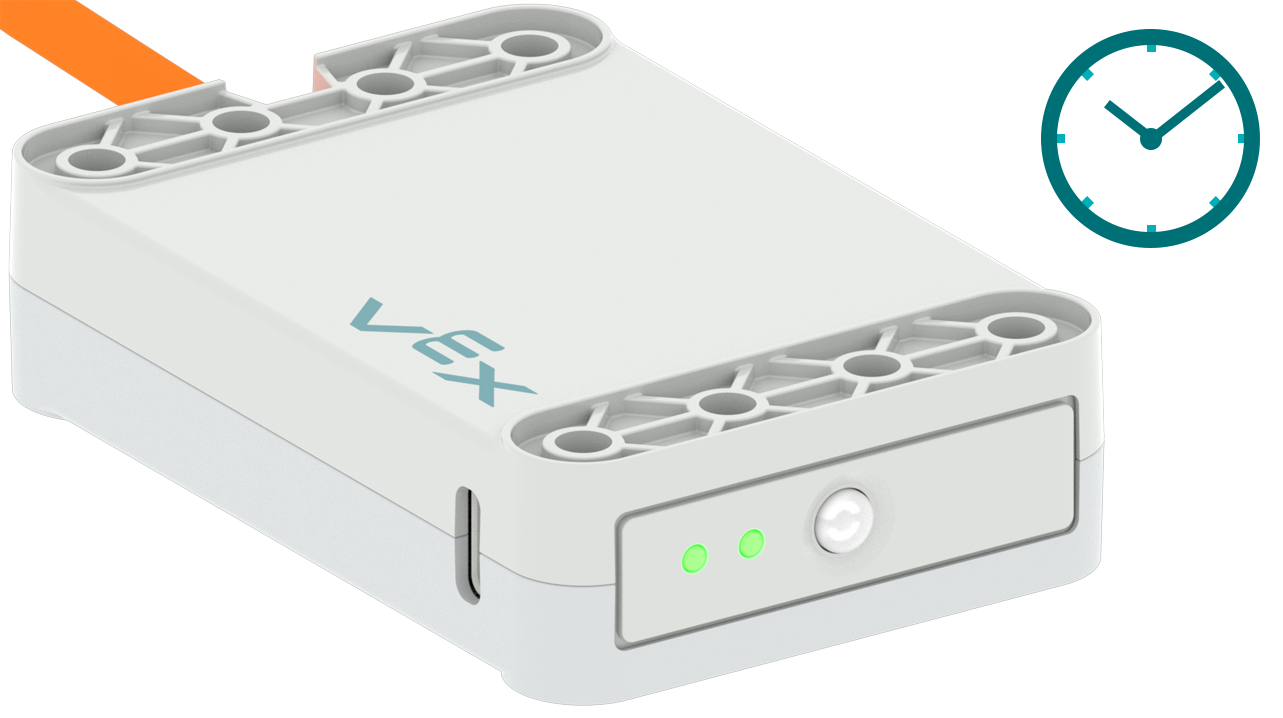

Полностью заряженный аккумулятор со значком часов, показывающим, что заряда хватит на один учебный день.

Батарея рассчитана примерно на один учебный день.

VEXcode GO с открытым меню Brain и выделенным зеленым значком батареи. Это показывает, что подключенный мозг имеет полностью заряженную батарею.

Уровень заряда батареи можно проверить в VEXcode GO, выбрав значок «Мозг» на панели инструментов.
