Запускать и загружать проекты C++ в VEXcode IQ очень просто.

Как начать проект C++

Значок приложения VEXcode IQ.

Запустите VEXcode IQ.

Открыт проект New Blocks в VEXcode IQ.

Платформа по умолчанию использует интерфейс блоков.

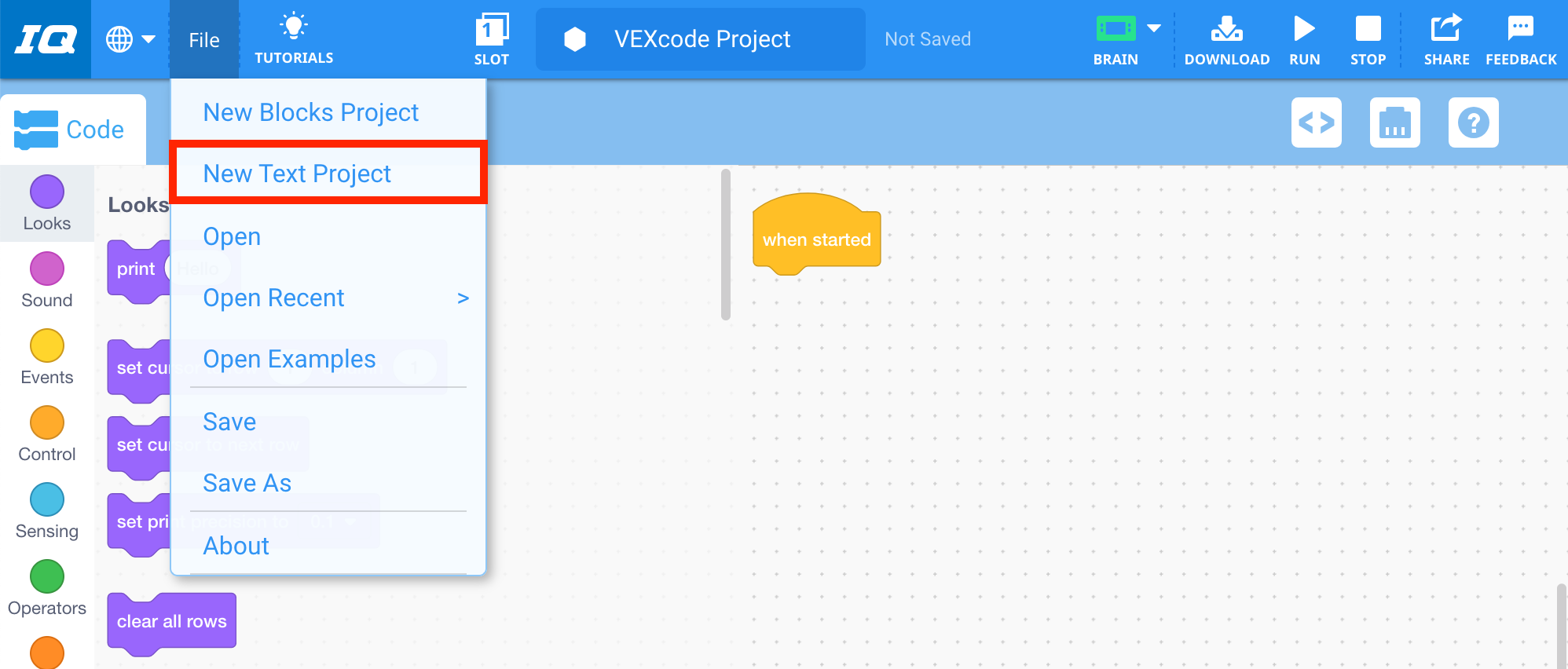

Панель инструментов VEXcode IQ с открытым меню «Файл» и выделенной опцией «Новый текстовый проект». Новый текстовый проект — вторая опция в меню, под пунктом Новый проект блоков.

Выберите «Файл», затем «Новый текстовый проект», чтобы открыть текстовый интерфейс.

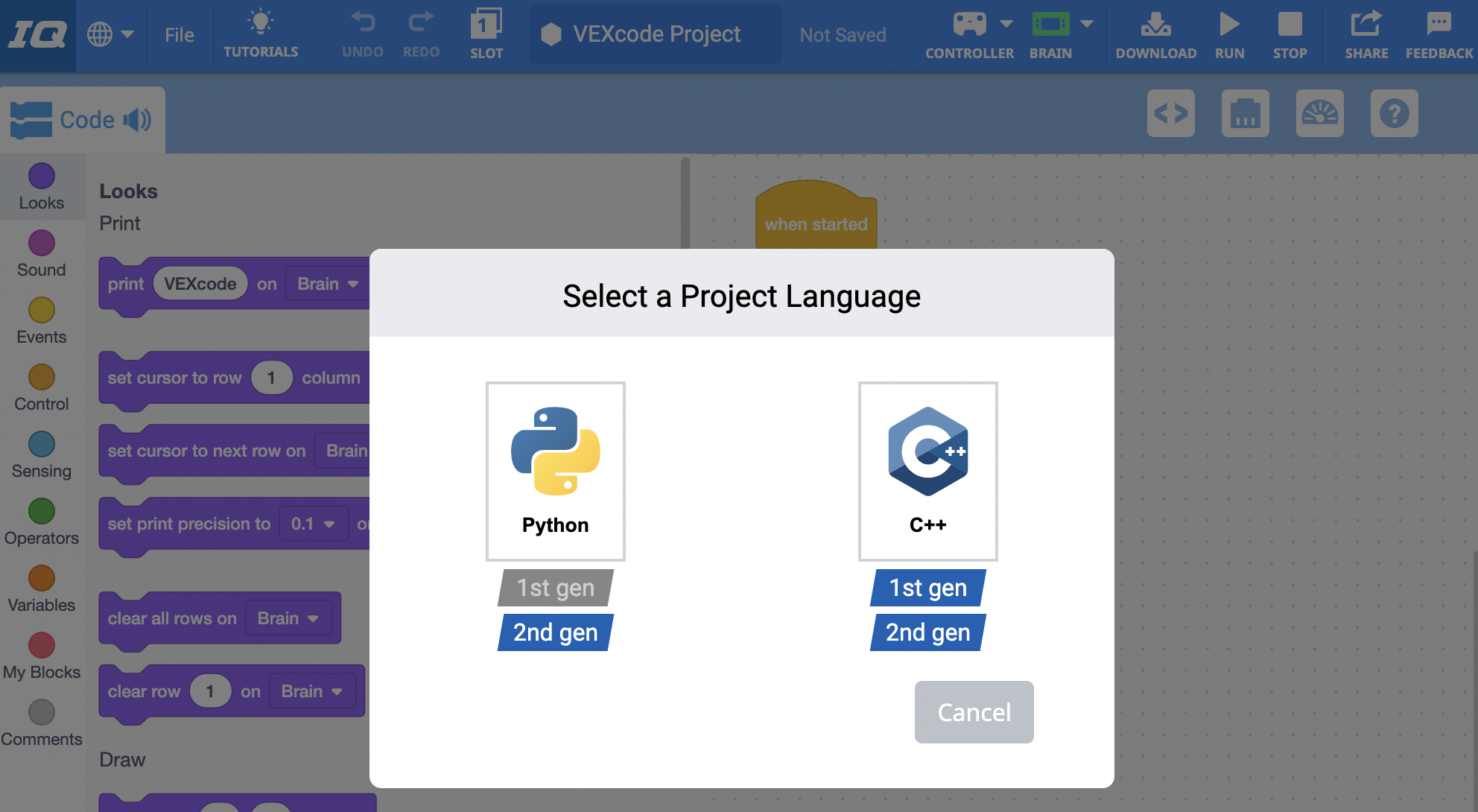

VEXcode IQ Выберите приглашение «Язык проекта», которое предлагает варианты Python или C++. Python может запускаться только на IQ 2-го поколения, но проекты C++ работают как на IQ 1-го, так и на IQ 2-го поколения. Можно выбрать язык для открытия нового проекта, либо нажать кнопку «Отмена» ниже, которая закроет меню.

Выберите C++ в окне «Язык проекта».

Новый проект C++ открыт в VEXcode IQ.

Откроется интерфейс C++.

Как создать проект на C++

В этом разделе показано, как создать базовый проект C++ с помощью команд из панели инструментов. Описанный здесь проект позволит роботу IQ Clawbot продвинуться на 200 миллиметров (мм).

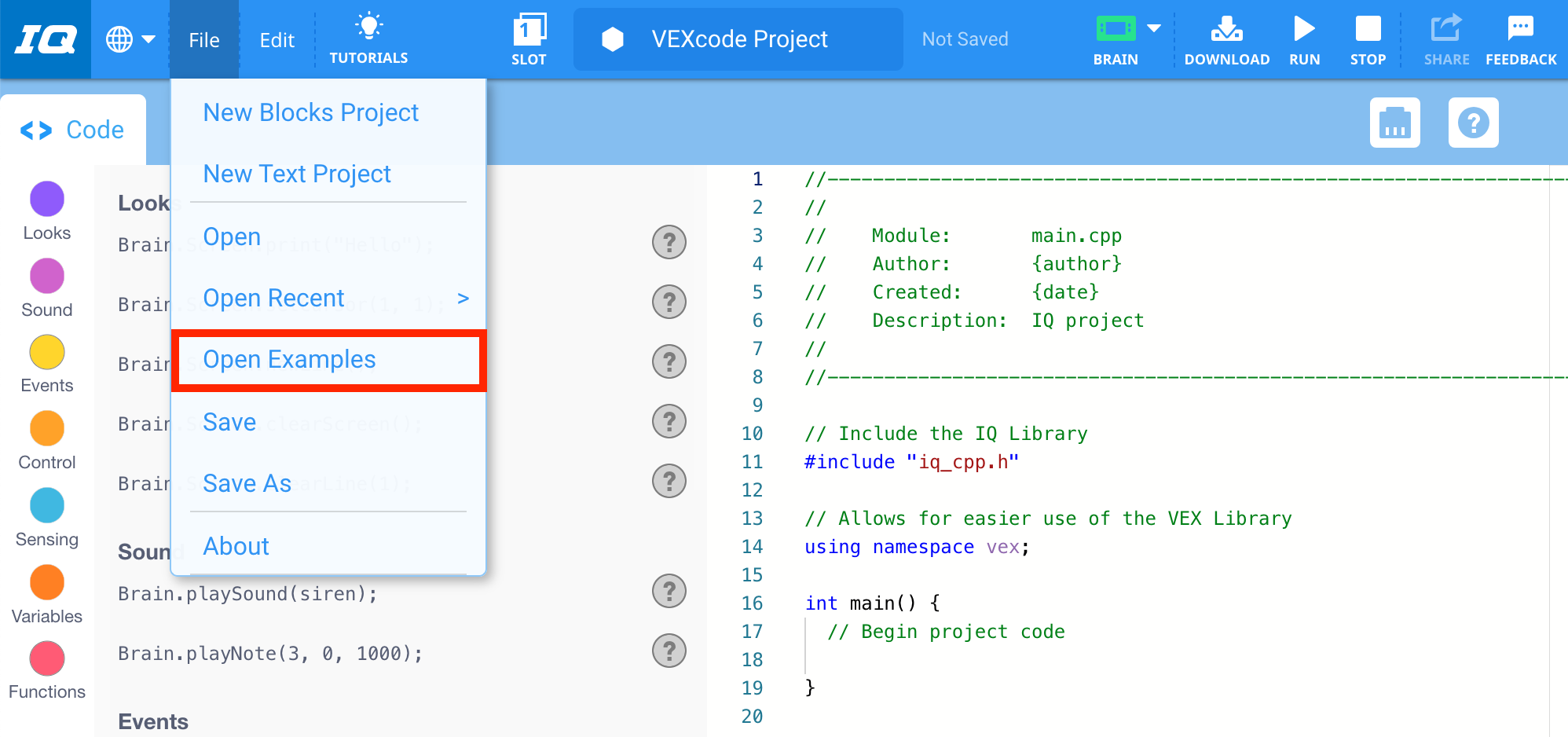

Панель инструментов VEXcode IQ с открытым меню «Файл» и выделенной опцией «Открыть примеры». «Открыть примеры» — пятая опция в меню, расположенная после «Новый проект блоков», «Новый текстовый проект», «Открыть» и «Открыть недавние».

Выберите «Файл», затем «Открыть примеры», чтобы открыть проект шаблона.

Миниатюра примера проекта мотора Clawbot Drivetrain 2. Пример проекта показан дважды и помечен, чтобы указать, что проект имеет версию 1-го поколения и версию 2-го поколения.

Выберите шаблон Clawbot (трансмиссия с 2 двигателями). Шаблоны — это пустые проекты с предустановленными конфигурациями устройств.

VEXcode IQ с открытым шаблоном проекта Example, включая настроенные устройства и комментарии к коду с описанием проекта.

Обратите внимание, что в рабочей области открывается набор комментариев к проекту. Команды вы будете добавлять после комментариев.

Открыт пример проекта VEXcode IQ с шаблоном двигателя Clawbot Drivetrain 2. Выделена конкретная пустая строка кода на строке 22 внутри основной функции и прямо под комментарием «Начать код проекта».

Выберите Enter в конце последней строки кода (строка 21). Это должно создать следующую пронумерованную строку (строка 22). Здесь вы начнете добавлять код в проект.

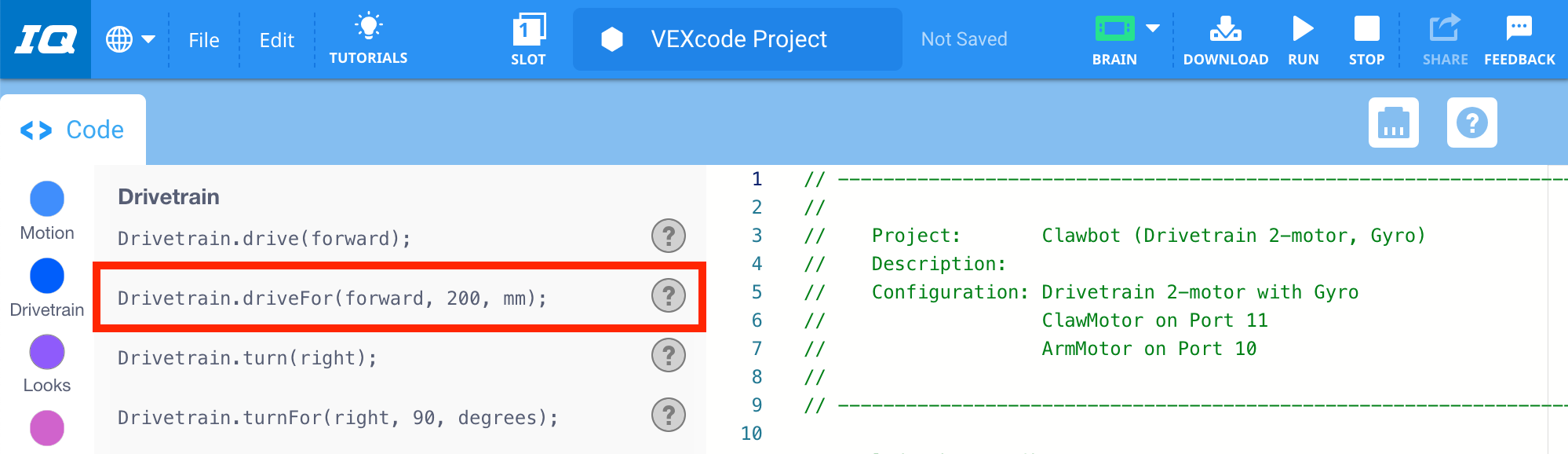

VEXcode IQ с командой Drive for, выделенной на панели инструментов C++.

Теперь вы можете добавлять команды из панели инструментов. Выберите команду Drive for.

Открыт пример проекта VEXcode IQ с шаблоном двигателя Clawbot Drivetrain 2. Ранее пустая строка кода теперь содержит команду Drive for, которая выглядит так: Drivetrain.driveFor(forward, 200, mm).

Перетащите команду Drive for в рабочую область и поместите ее в последнюю строку проекта (строка 22).

Как загрузить и запустить проект C++

Панель инструментов VEXcode IQ с выделенным полем имени проекта, переименованным в Drive Forward. Справа от названия проекта есть надпись «Сохранено».

Сначала назовите и сохраните свой проект C++. Подробную информацию о том, как сохранить проект VEXcode IQ C++, можно найти в одной из следующих статей:

VEXcode IQ с открытым раскрывающимся меню «Слоты». Для загрузки проектов в Brain доступно 4 слота, первый слот выделен.

Затем выберите, в какой из слотов Мозга вы загрузите проект. Для этого выберите кнопку «Слот» на панели инструментов.

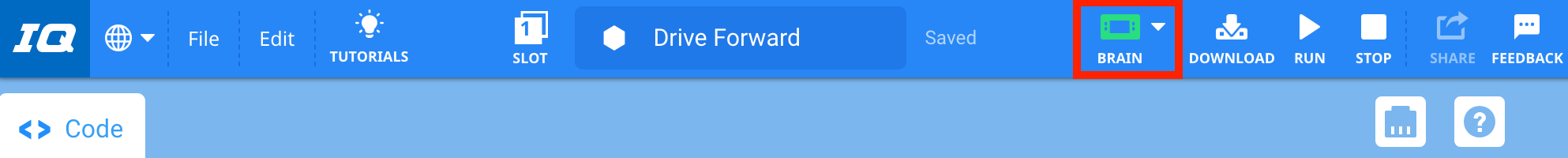

Панель инструментов VEXcode IQ с выделенным зеленым значком Brain, указывающим на то, что Brain подключен.

Затем подключите Brain к устройству (напрямую через Micro-USB или через контроллер VEX ) и убедитесь, что значок Brain горит зеленым цветом.

Панель инструментов VEXcode IQ с выделенным значком «Загрузить» между значками «Мозг» и «Выполнить».

Нажмите кнопку «Загрузить», чтобы загрузить проект в Brain. Проект загрузится в выбранный слот.

Панель инструментов VEXcode IQ с выделенным значком «Выполнить» между значками «Загрузить» и «Остановить».

Наконец, выберите «Выполнить», чтобы запустить проект, пока робот все еще подключен к вашему компьютеру.

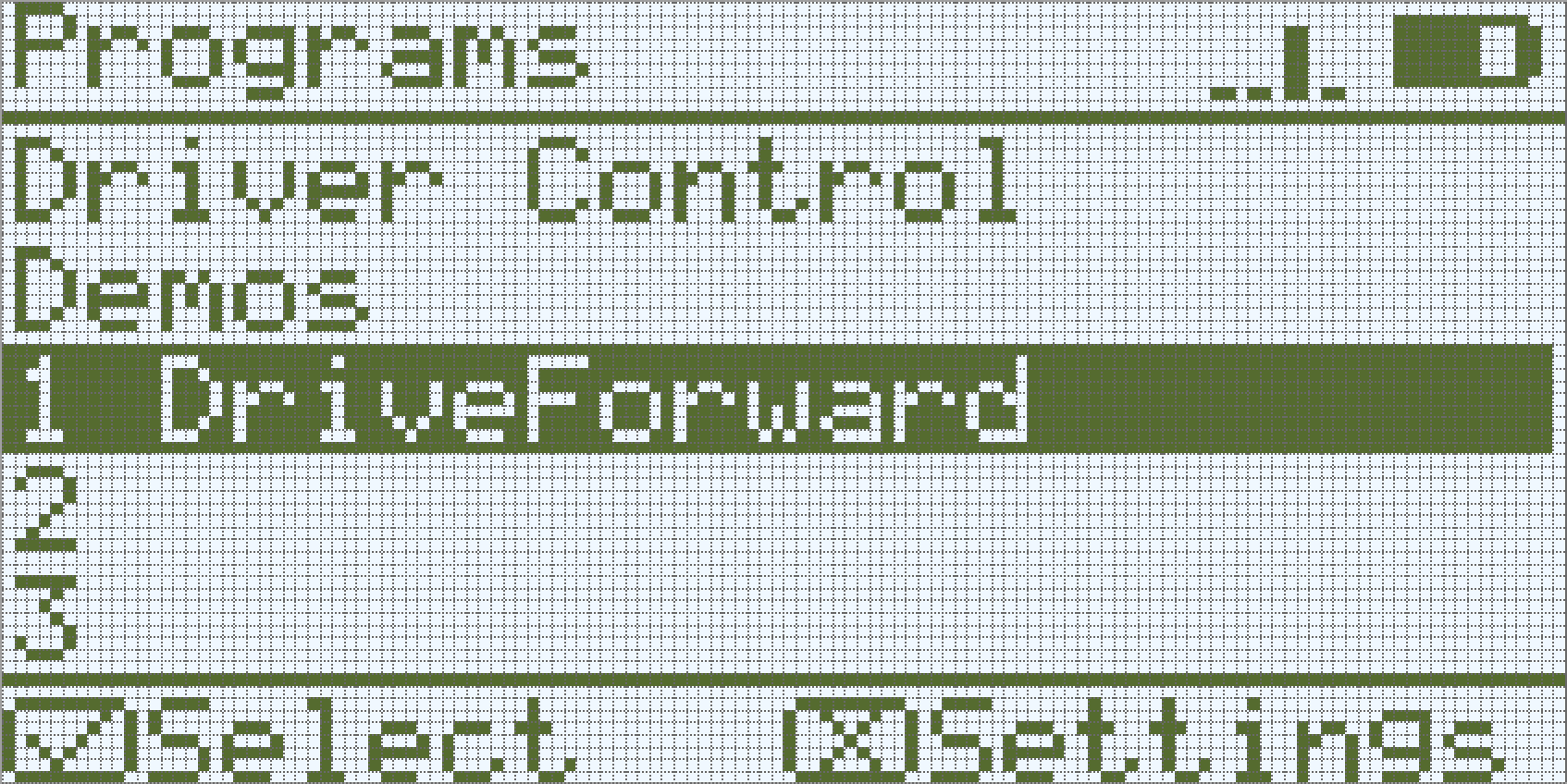

На экране VEXcode IQ 2-го поколения Brain показаны открытые параметры проекта Drive Forward и выбранная кнопка «Run». На экране VEXcode IQ 1-го поколения Brain показано открытое меню «Программы» и выбранная программа DriveForward.

Или отключите Brain от устройства и запустите проект на IQ Brain.
