Чтобы использовать датчик AI Vision в проектах VEXcode, первым шагом является установление успешного соединения между датчиком и VEXcode. Для этого необходимо:

Датчик зрения на базе искусственного интеллекта.
Мозг V5.
Компьютер с установленным приложением или веб-приложением VEXcode V5.
Умный кабель.
Кабель USB-C.

Имея эти предметы под рукой, приступайте к выполнению следующих шагов по подключению вашего датчика AI Vision к VEXcode V5.

Датчик AI Vision, подключенный к ноутбуку с помощью кабеля USB-C.

1. Подключите датчик AI Vision к компьютеру с помощью кабеля USB-C.

Панель инструментов VEXcode V5, на которой значок «Устройства» выделен между значками «Просмотр кода» и «Консоль печати».

2. Откройте VEXcode V5 и откройте меню «Устройства».

Меню «Устройства» в VEXcode V5 с выделенной кнопкой «Добавить устройство».

3. Выберите Добавить устройство.

Меню «Устройства VEXcode V5» после выбора кнопки «Добавить устройство». Опция «AI Vision» выделена.

4. ВыбратьAI Vision.

Скриншот меню «Выберите порт», отображающего доступные порты для датчика AI Vision.

5. Выберите порт Smart Cable, к которому подключен датчик.

В меню настроек датчика AI Vision в VEXcode V5 датчик обозначен как AIVision1. Отображается большой значок датчика искусственного интеллекта, а под ним выделена синяя кнопка с надписью «Настроить».

6. ВыбратьНастроить.

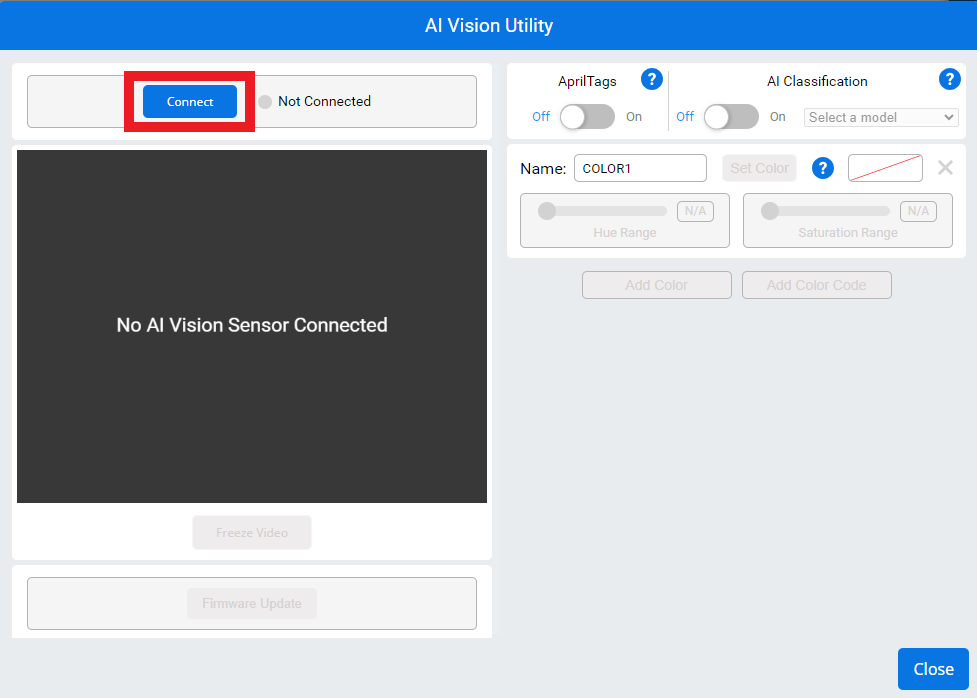

Программа AI Vision Utilization без подключенных датчиков. В прямом эфире пусто, отображается сообщение «Датчик искусственного интеллекта не обнаружен». Выше выделена кнопка с надписью «Подключиться».

7. Откроется окно утилиты AI Vision Sensor. Выберите Подключить , чтобы подключить датчик AI Vision.

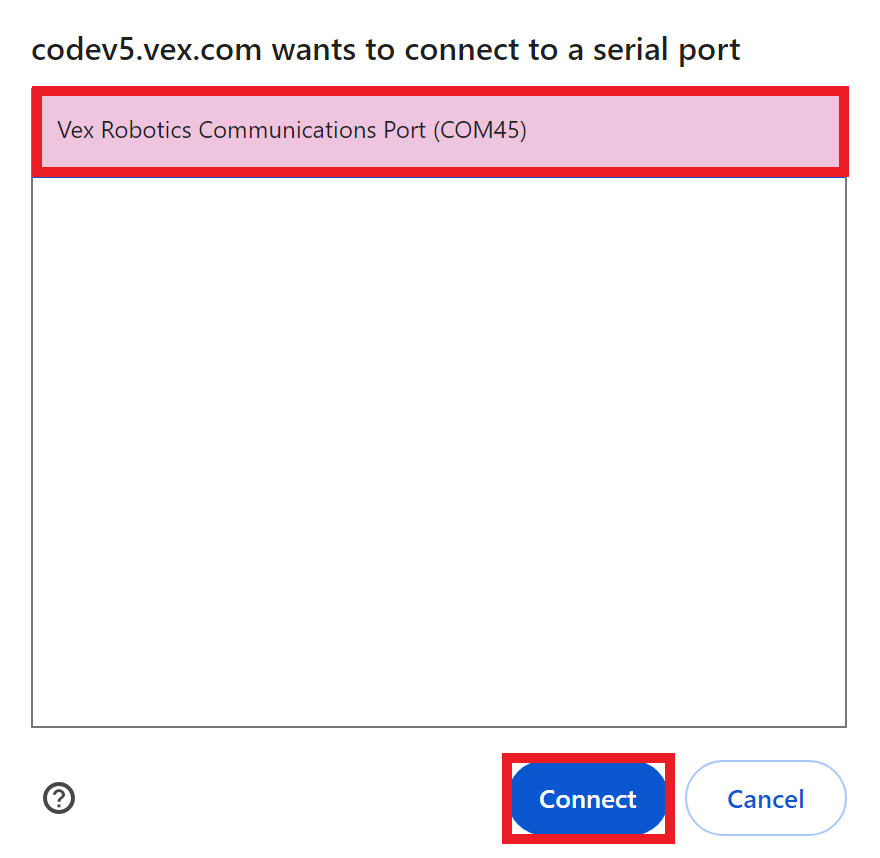

Окно подключения в браузере с опцией «Коммуникационный порт VEX Robotics». Выделена опция «Коммуникационный порт», а ниже выделена кнопка «Подключить».

8. Появится окно с предложением выбрать последовательный порт для подключения. Выберите единственный доступный вариант.

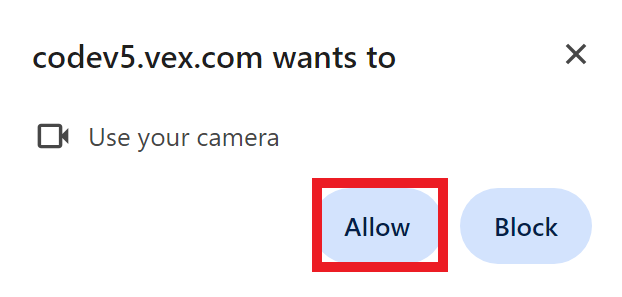

В браузере появляется запрос на использование вашей камеры с адреса codev5.vex.com. Ниже представлены два варианта: «Разрешить» и «Заблокировать». Параметр «Разрешить» выделен.

9. Появится диалоговое окно с запросом разрешения на использование вашей камеры. Выберите Разрешить.

Примечание: Если к вашему компьютеру уже подключена другая камера, например веб-камера ноутбука, вы можете увидеть, как ее индикатор на мгновение включится. Это нормально, и VEXcode по умолчанию будет использовать датчик зрения ИИ.

Утилита AI Vision Utility открывается в VEXcode V5. Отображается и выделяется текущее изображение, получаемое от датчика AI Vision Sensor. Выше выделен зеленый индикатор «Подключено», указывающий на успешное соединение.

10. Видеоэкран датчика AI Vision покажет то, что видит датчик.

Обновление может занять несколько секунд.

Если обновление не произошло, проверьте кабельные соединения датчика и компьютера.

В меню утилиты AI Vision Utility под текущим окном отображается выделенная кнопка с надписью «Прошивка обновлена». Кнопка неактивна (серого цвета), текущая версия указана ниже. В этом примере версия указана как Version 1.0.0.b16.

11. Под экраном датчика AI Vision находится информация о прошивке датчика AI Vision.

В меню утилиты AI Vision под текущим изображением отображается кнопка с надписью «Доступно новое обновление». Под кнопкой указана версия, в данном примере это Version 1.0.0.b12.

12. Если на кнопке написано Доступно новое обновление, это означает, что вам необходимо обновить прошивку. этой статье, чтобы узнать об обновлении прошивки датчика искусственного интеллекта.

В меню утилиты AI Vision под текущим изображением отображается кнопка с надписью «Прошивка обновлена». Кнопка неактивна (серого цвета), версия указана ниже. В этом примере отображается версия 1.0.0.b13.

13. Если написано Прошивка обновлена , то ваш датчик AI Vision имеет самую последнюю версию прошивки и готов к работе!

Датчик AI Vision, подключенный к процессору V5 с помощью интеллектуального кабеля.

14. После завершения настройки датчика AI Vision отключите датчик от компьютера и подключите его к V5 Brain с помощью кабеля
Cable.
Информацию о настройке датчика AI Vision можно найти здесь.

Датчик AI Vision, подключенный к процессору V5 с помощью интеллектуального кабеля. На изображении показано, как «Мозг» подключен к ноутбуку с помощью USB-кабеля.

15. Теперь вы можете подключить свой V5 Brain к компьютеру для загрузки проектов с помощью датчика AI Vision.
