Чтобы использовать датчик AI Vision в проектах VEXcode, первым шагом является установление успешного соединения между датчиком и VEXcode. Для этого необходимо:

Датчик зрения на базе искусственного интеллекта.
Мозг ЭКСП.
Компьютер с установленным приложением или веб-версией VEXcode EXP.
Умный кабель.
Кабель USB-C.

Имея эти предметы под рукой, приступайте к выполнению следующих шагов по подключению вашего датчика AI Vision к VEXcode EXP.

Датчик AI Vision, подключенный к ноутбуку с помощью кабеля USC C.

1. Подключите датчик AI Vision к компьютеру с помощью кабеля USB-C.

Панель инструментов VEXcode EXP с выделенным значком «Устройства» между значками «Просмотр кода» и «Консоль печати».

2. Откройте VEXcode EXP и откройте меню «Устройства».

Меню устройств VEXcode EXP с выделенной кнопкой «Добавить устройство».

3. Выберите Добавить устройство.

Меню устройств VEXcode EXP после нажатия кнопки «Добавить устройство». Выделена опция AI Vision.

4. ВыбратьAI Vision.

Скриншот меню «Выбрать порт», показывающий доступные порты для датчика AI Vision.

5. Выберите порт Smart Cable, к которому подключен датчик.

Меню настроек датчика AI Vision в VEXcode EXP с датчиком, обозначенным как AIVision1. Отображается большой значок датчика искусственного интеллекта, а под ним выделяется синяя кнопка с надписью «Настроить».

6. ВыбратьНастроить.

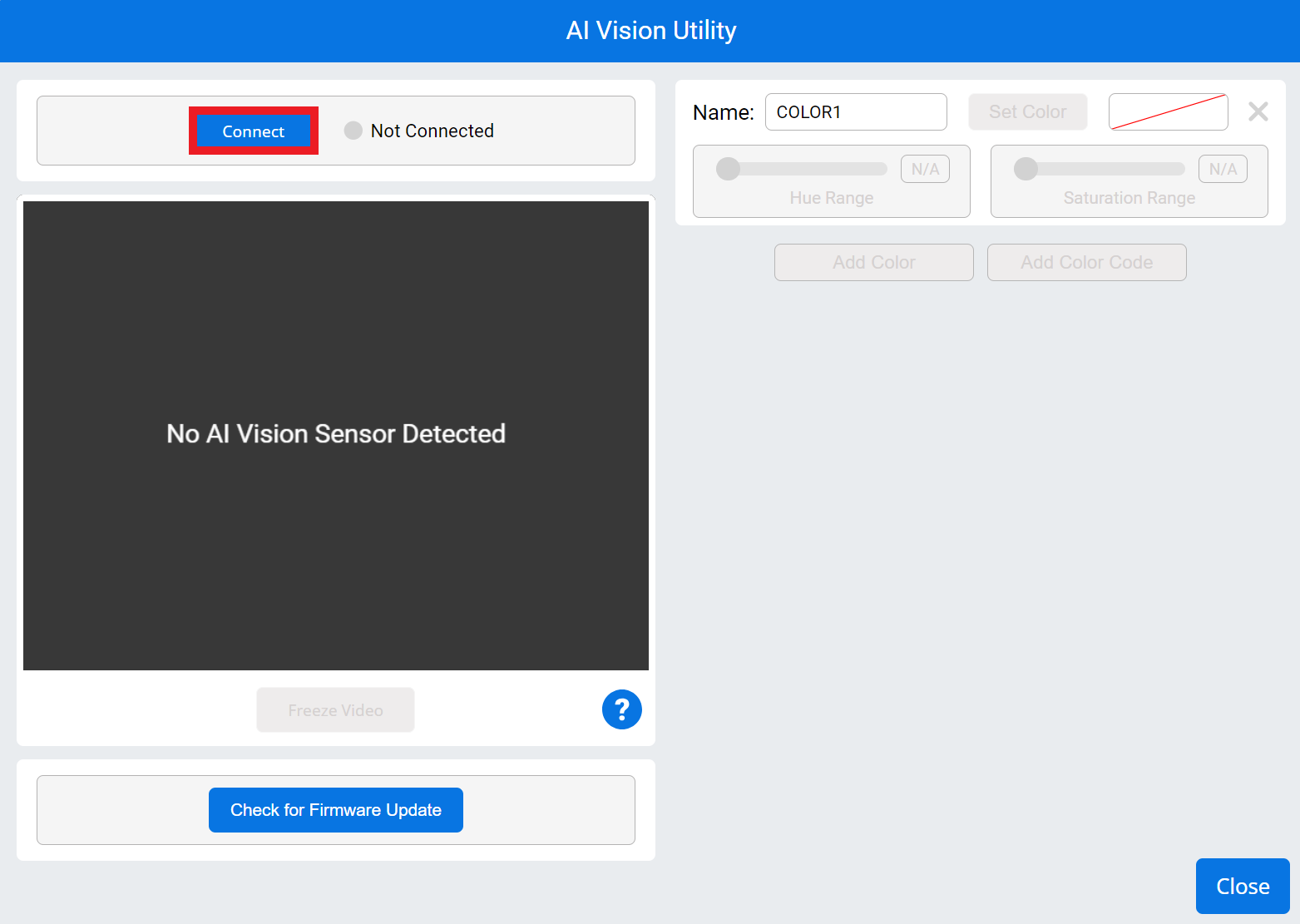

Утилита AI Vision без подключенного датчика. Прямая трансляция пуста и отображается сообщение «Датчик искусственного интеллекта не обнаружен». Выше есть выделенная кнопка с надписью Подключиться.

7. Откроется окно утилиты AI Vision Sensor. Выберите Подключить , чтобы подключить датчик AI Vision.

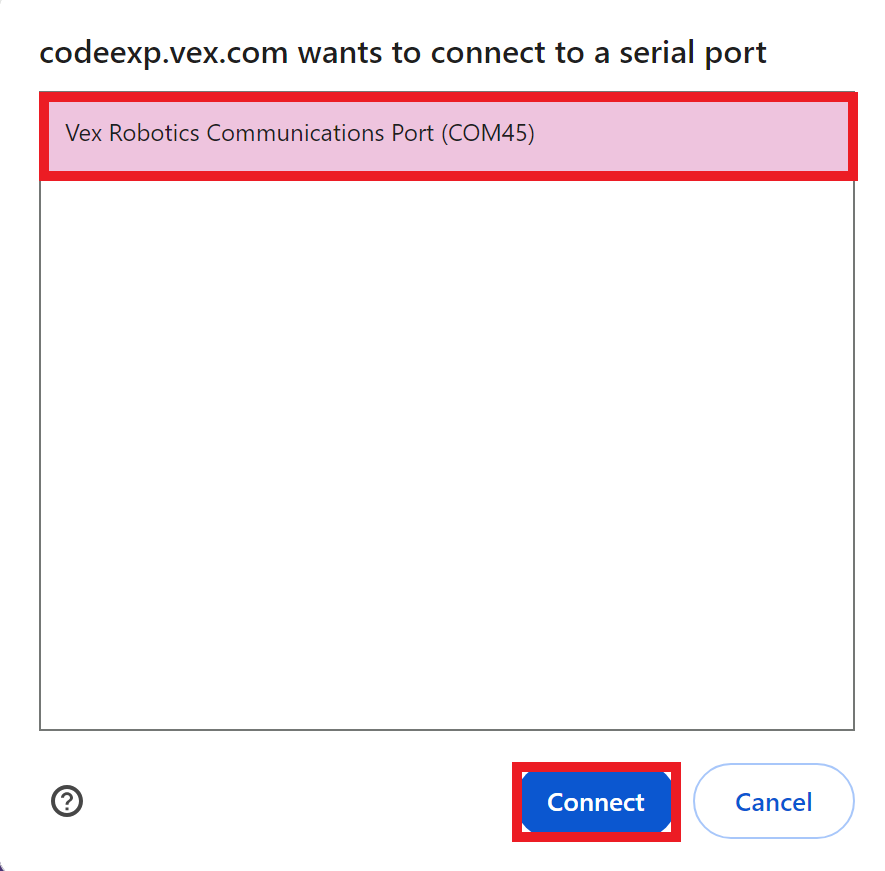

Окно подключения браузера с опцией «Порт связи VEX Robotics». Выделена опция «Порт связи», а под ней — кнопка «Подключиться».

8. Появится окно с предложением выбрать последовательный порт для подключения. Выберите единственный доступный вариант.

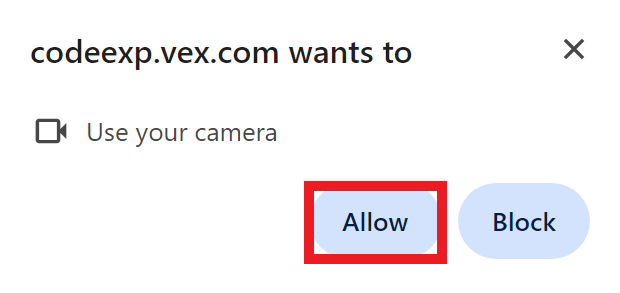

Сообщение браузера с текстом codeexp.vex.com хочет использовать вашу камеру. Ниже есть два варианта: Разрешить и Блокировать. Выделена опция Разрешить.

9. Появится диалоговое окно с запросом разрешения на использование вашей камеры. Выберите Разрешить.

Примечание: Если к вашему компьютеру уже подключена другая камера, например веб-камера ноутбука, вы можете увидеть, как ее индикатор на мгновение включится. Это нормально, и VEXcode по умолчанию будет использовать датчик зрения ИИ.

Утилита AI Vision открыта в VEXcode EXP. Текущее изображение с датчика AI Vision отображается и подсвечивается. Выше выделен зеленый статус «Подключено», указывающий на то, что соединение установлено успешно.

10. Видеоэкран датчика AI Vision покажет то, что видит датчик.

Обновление может занять несколько секунд.

Если обновление не произошло, проверьте кабельные соединения датчика и компьютера.

Меню утилиты AI Vision с выделенной кнопкой под текущим представлением, на которой написано Прошивка обновлена. Кнопка неактивна, а текущая версия указана ниже. В этом примере версия выглядит как Версия 1.0.0.b16.

11. Под экраном датчика AI Vision находится информация о прошивке датчика AI Vision.

Меню утилиты AI Vision с кнопкой под текущим представлением, на которой написано «Доступно новое обновление». Под кнопкой указана версия, в данном примере это версия 1.0.0.b12.

12. Если на кнопке написано Доступно новое обновление, это означает, что вам необходимо обновить прошивку. этой статье, чтобы узнать об обновлении прошивки датчика искусственного интеллекта.

Меню утилиты AI Vision, в котором под текущим представлением отображается кнопка с надписью «Прошивка обновлена». Кнопка неактивна, а версия указана ниже. В этом примере это версия 1.0.0.b13.

13. Если написано Прошивка обновлена , то ваш датчик AI Vision имеет самую последнюю версию прошивки и готов к работе!

Датчик зрения ИИ, подключенный к EXP Brain с помощью интеллектуального кабеля.

14. После завершения настройки датчика AI Vision отключите датчик от компьютера и подключите его к EXP Brain с помощью кабеля Smart Cable.

Информацию о настройке датчика AI Vision можно найти здесь.

Датчик зрения AI Vision подключен к EXP Brain с помощью интеллектуального кабеля. Мозг показан подключенным к ноутбуку с помощью USB-кабеля.

15. Теперь вы можете подключить EXP Brain к компьютеру для загрузки проектов с помощью датчика AI Vision.
