Nomenclatura de Parafusos
Os parafusos usam um sistema de numeração para diferenciar o diâmetro da rosca, roscas por polegada, bem como o comprimento da rosca. Existem dois sistemas principais de numeração para parafusos: o sistema padrão e o sistema métrico.
Parafusos VEX padrão
Os parafusos VEX utilizam o sistema padrão, e o primeiro número listado em um parafuso VEX é o diâmetro da rosca. A seguir está o valor dos fios por polegada e é seguido pelo comprimento do fio correspondente. Por exemplo, um parafuso #8-32 x ¼” tem um diâmetro de rosca de 0,164” (#8), 32 roscas por polegada e um comprimento de rosca de 0,25”.
|
polegada equivalente para parafusos numerados |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073” |
0,086” |
0,099” |
0,112” |
0,125” |
0,138” |
0,164” |
0,190” |
0,216” |
Como você deve saber, os parafusos podem ser apertados com uma infinidade de ferramentas. Eles variam desde o sistema padrão de ferramentas que utiliza Phillips e Flatheads, até o uso métrico de chaves hexagonais. Os produtos VEX freqüentemente usam ferramentas Torx ou parafusos Star Drive. A VEX usa parafusos Star Drive com mais frequência, pois eles tendem a não se desgastar tão facilmente quanto alguns parafusos métricos ou padrão.
| Padrão | Métrica | Unidade Estelar |
|---|---|---|
Como fixar parafusos e porcas
Os parafusos podem ser fixados às porcas utilizando as ferramentas compatíveis mencionadas acima. Para uma demonstração disso, veja o vídeo abaixo. Uma conclusão importante do vídeo aplicável à construção VEX e à vida real é o ditado "apertado para a direita, solto para a esquerda" para apertar ou afrouxar parafusos. Para mais informações sobre as ferramentas do kit, consulte artigo da Biblioteca para as ferramentas do kit V5, consulte artigo da Biblioteca para as ferramentas do kit EXP ou consulte artigo da Biblioteca para as ferramentas da célula de trabalho V5.
Estilos de parafuso
Os produtos VEX empregam dois estilos diferentes de parafuso. O primeiro, muitas vezes menos utilizado, mas ainda assim importante, é o Set Screw.
O parafuso de fixação é diferente do parafuso normal porque não possui “cabeça”. O parafuso de fixação vem em um tamanho com duas cabeças diferentes, Star Drive nº 8-32 x 0,125”. Esses parafusos de fixação vêm frequentemente em colares de eixo, colares de eixo de fixação e podem ser aparafusados em espaçadores.
O segundo estilo de parafuso é o mais amplamente reconhecido Hex e Star Drive Screw (estes têm uma cabeça em comparação com o parafuso de fixação que não tem).
Os parafusos estão disponíveis em vários comprimentos, incluindo:
- #6-32 x ¼” e #6-32 x ½”
- #8-32 x ¼” a #8-32 x 2”.
- #6-32 x ½”, #8-32 x ¼” e #8-32 x ½”
Parafusos de travamento. Os parafusos de travamento possuem um revestimento de náilon em uma parte da rosca que ajuda a evitar que se soltem.
Esta tabela mostra o sistema de nomenclatura usado com parafusos estilo Star Drive. Esta tabela mostra o torque máximo permitido para cada tamanho de parafuso.
|
Tamanho da estrela |
Ponto a Ponto (S) (mm) |
Parafuso (D) |
Torque MÁX (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3,5 | 3.7 |
| T15 | 3.3 | M3,5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4,5 & M5 | 15.9 |
| T27 | 5 | M4,5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
Os parafusos vêm em dois tipos de cabeças: Hex Drive e Star Drive

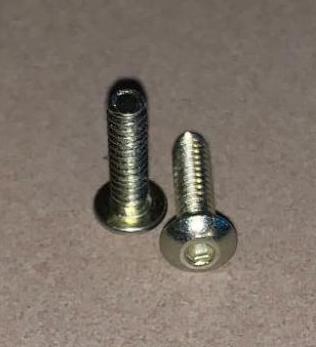

- o parafuso sextavado nº 6-32 ou nº 8-32 que é apertado com uma chave sextavada de 5/64” e 3/32”, respectivamente
- o parafuso estrela nº 8-32 que é apertado com uma chave estrela T15 ou uma chave de fenda estrela T15.
- A cabeça do tipo estrela é menos propensa a remoção. Para pontos de articulação, também existem parafusos de ombro #8-32 que possuem uma seção curta e sem rosca e esta área cria menos atrito para um ponto de articulação. Uma tabela completa com todos os tamanhos de parafusos está no final da página.
| #6-32 Parafuso sextavado | #8-32 Parafuso sextavado | #8-32 Parafuso Estrela |
| Chave sextavada de 5/64” | Chave sextavada de 3/32” | Chave de acionamento estrela T15 |
|
|
|
Informações Relevantes e Aplicações
Antes de começar a usar um parafuso, é importante aprender como escolher o comprimento do parafuso. Assista a este vídeo para saber mais sobre como escolher o melhor comprimento de parafuso para sua construção.
V5 Smart Motors e todas as porcas e espaçadores VEX padrão
-
#8-32 Parafuso de acionamento em estrela Material: Liga de aço
- Parafusos SAE Grau 8
- Resistência à tração de 150.000 PSI
- Projetado para suportar uma grande quantidade de torque, o que permite aos construtores realmente “travar” seus mecanismos
- Compatível com V5 Smart Motors e todas as porcas e espaçadores VEX padrão
V5 Smart Motors e todas as porcas e espaçadores VEX padrão
-
#8-32 Parafuso sextavado Material: Aço inoxidável de alta resistência sem acabamento
- Compatível com V5 Smart Motors e todas as porcas e espaçadores VEX padrão
-
#8-32 Parafusos de travamento
- Tenha thread locker aplicado em seus tópicos
- O trava-rosca ajudará a manter o parafuso na posição
- Pode ser usado aproximadamente 10 a 15 vezes e ainda mantém um bloqueio firme
- Fornece funcionalidade semelhante ao VEX Nylock Nuts
Use apenas para motores e servos VEX Cortex
-
#6-32 Parafusos Material: Aço inoxidável de alta resistência sem acabamento
- Compatível com motores e servos 393
- #6-32 Parafusos de travamento
- Tenha thread locker aplicado em seus tópicos
- O trava-rosca ajudará a manter o parafuso na posição
- Pode ser usado aproximadamente 10 a 15 vezes e ainda mantém um bloqueio firme
- Fornece funcionalidade semelhante ao VEX Nylock Nuts
Todas as porcas e espaçadores VEX padrão
-
Material do parafuso de ombro: Aço inoxidável de alta resistência sem acabamento
- Compatível com todas as porcas e espaçadores VEX padrão
- Faça pivôs de baixo slop em metal VEX
- Projetado para caber perfeitamente em um furo quadrado VEX e permite que várias camadas de metal girem
- 0,176" de diâmetro x 0,20" de ombro longo
- Unidade de chave hexagonal VEX de 3/32"
Todas as porcas e espaçadores VEX padrão
-
Material do parafuso de aperto manual: Plástico
- Compatível com todas as porcas e espaçadores VEX padrão
- Do mesmo tamanho (#8-32) dos parafusos VEX padrão, só que possuem uma cabeça serrilhada de 0,428" de diâmetro para que possam ser apertados ou afrouxados manualmente
- Ótimo para aplicações onde um parafuso será inserido ou removido diversas vezes, como painéis de acesso de robôs ou suportes de bateria. Ou, numa situação em que não se prefere utilizar ferramentas, como em determinados ambientes educativos.
Lista completa de parafusos vendidos pela VEX
O objetivo desta tabela é visualizar toda a lista de parafusos comercializados pela VEX. O uso desta tabela pode ajudar a fornecer alternativas invisíveis para incorporar em sua construção.
|
Estilo de parafuso |
Comprimento/tipo do parafuso |
Parafuso |
SKU |
|---|---|---|---|
|
#8-32 Unidade Estelar |
1/8" |
Parafuso de fixação de acionamento em estrela nº 8-32 x 1/8" (pacote com 32) |
276-6098 |
|
1/4" |
Parafuso de acionamento em estrela nº 8-32 x 1/4" (pacote com 100) |
276-4990 276-5006 |
|
|
3/8" |
Parafuso estrela #8-32 x 3/8" (pacote com 100) |
276-4991 |
|
|
1/2" |
Parafuso de acionamento em estrela nº 8-32 x 1/2" (pacote com 100) |
276-4992 |
|
| 5/8" |
Parafuso estrela nº 8-32 x 5/8" (pacote com 100) |
276-4993 |
|
| 3/4" |
Parafuso estrela #8-32 x 3/4" (pacote com 100) | 276-4994 |
|
| 7/8" |
Parafuso estrela nº 8-32 x 7/8" (pacote com 100) | 276-4995 |
|
| 1" |
Parafuso estrela nº 8-32 x 1.000" (pacote com 100) | 276-4996 |
|
| 1,25" |
Parafuso estrela nº 8-32 x 1,250" (pacote com 50) | 276-4997 |
|
| 1,5" |
Parafuso estrela nº 8-32 x 1.500" (pacote com 50) | 276-4998 |
|
| 1,75" |
Parafuso estrela nº 8-32 x 1,750" (pacote com 50) | 276-4999 |
|
| 2" |
Parafuso estrela nº 8-32 x 2.000" (pacote com 25) | 276-5004 |
|
| 2,25" |
Parafuso estrela nº 8-32 x 2,250" (pacote com 25) | 276-8015 |
|
| 2,5" | Parafuso estrela nº 8-32 x 2.500" (pacote com 25) | 276-8016 |
|
Estilo de parafuso |
Comprimento/tipo do parafuso |
Parafuso |
SKU |
|---|---|---|---|
|
#8-32 Unidade hexagonal |
1/4" |
Parafuso nº 8-32 x 1/4" (pacote com 100)
|
275-1002 275-1260 |
|
3/8" |
Parafuso nº 8-32 x 3/8" (pacote com 100) |
275-1003 | |
|
1/2" |
Parafuso #8-32 x 1/2" (pacote com 100) |
275-1004 275-1261 |
|
| 5/8" |
Parafuso nº 8-32 x 5/8" (pacote com 100) |
275-1005 |
|
| 3/4" |
Parafuso nº 8-32 x 3/4" (pacote com 100) |
275-1006 |
|
| 7/8" |
Parafuso nº 8-32 x 7/8" (pacote com 100) |
275-1007 |
|
| 1" |
Parafuso nº 8-32 x 1.000" (pacote com 100) |
275-1008 |
|
| 1,25" |
Parafuso nº 8-32 x 1,250" (pacote com 50) |
275-1009 |
|
| 1,5" |
Parafuso nº 8-32 x 1.500" (pacote com 50) |
275-1010 |
|
| 1,75" |
Parafuso nº 8-32 x 1,750" (pacote com 50) |
275-1011 |
|
| 2" | Parafuso nº 8-32 x 2.000" (pacote com 25) | 275-1012 | |
|
Parafuso Especial |
Parafuso de aperto manual |
Parafuso de aperto manual de 1/2" (pacote com 50) |
275-1485 |
| Parafuso de ombro |
#8-32 Parafusos de Ombro (pacote com 25) | 276-1408 | |
|
#6-32 Unidade hexagonal |
1/4" |
Parafuso nº 6-32 x 1/4" (pacote com 50) | 275-0659 |
| 1/2" |
Parafuso #6-32 x 1/2" (pacote com 50) Parafuso de travamento #6-32 x 1/2" (pacote com 100) |
275-1169 276-1958 |
