Antes de levar o seu drone VEX AIR aos céus, terá de preparar tanto o drone como o comando remoto do drone VEX AIR. Siga os passos abaixo para configurar tudo e deixá-lo pronto para o voo.

Carregue as baterias e o controlador

Comece por carregar a bateria do drone e o comando para garantir que estão ligados e prontos a utilizar.

Carregar uma bateria

Ligue a bateria a uma fonte de alimentação utilizando a sua porta USB-C. Veja esta animação para observar um cabo USB-C a ser ligado à bateria.

Recomenda-se a utilização do hub de carregamento USB com os quatro cabos USB curtos (CA) para carregar as quatro baterias em simultâneo. Sempre que for utilizada uma bateria nova, volte a colocar a bateria descarregada no carregador, para que existam sempre baterias carregadas disponíveis. Consulte este artigo para saber onde se encontram os carregadores do seu kit.

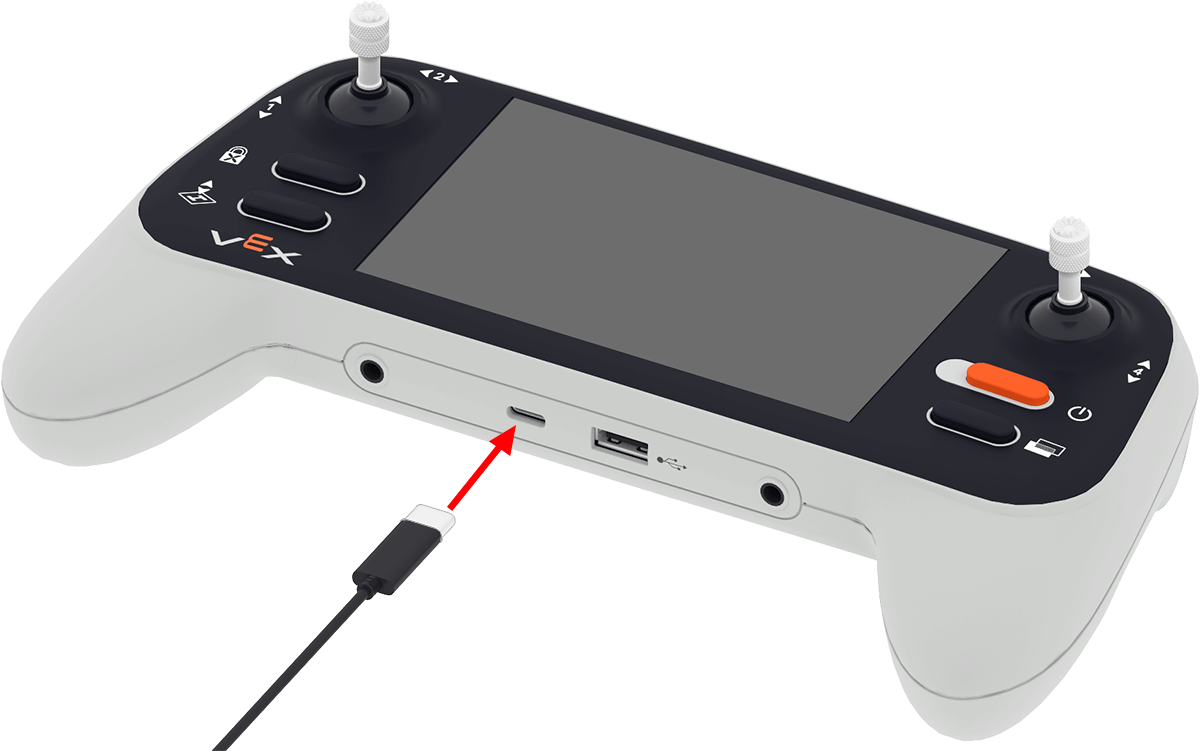

O cabo USB-C está a ser ligado à porta USB-C do comando.

Carregando um comando

Ligue o controlador a uma fonte de alimentação ou a um computador utilizando um cabo USB ligado à porta USB-C do controlador. A luz indicadora piscará a vermelho enquanto carrega.

Nota: O controlador carregará mais rapidamente quando ligado à fonte de alimentação. O kit inclui um carregador USB e cabos USB mais longos para permitir o carregamento tanto das baterias como do comando através de uma fonte de energia. Consulte este artigo para saber onde se encontram os carregadores do seu kit.

Atualizar o firmware

Após carregar as pilhas e o comando, pode atualizar o firmware para garantir que o drone e o comando funcionam como esperado.

O controlador VEX AIR drone aparece à esquerda com um cabo USB inserido na porta USB-C, ligado a um portátil à direita.

Atualizando o Controlador

Ligue o controlador ao seu computador com o cabo USB. Siga os passos deste artigo para atualizar o firmware do controlador.

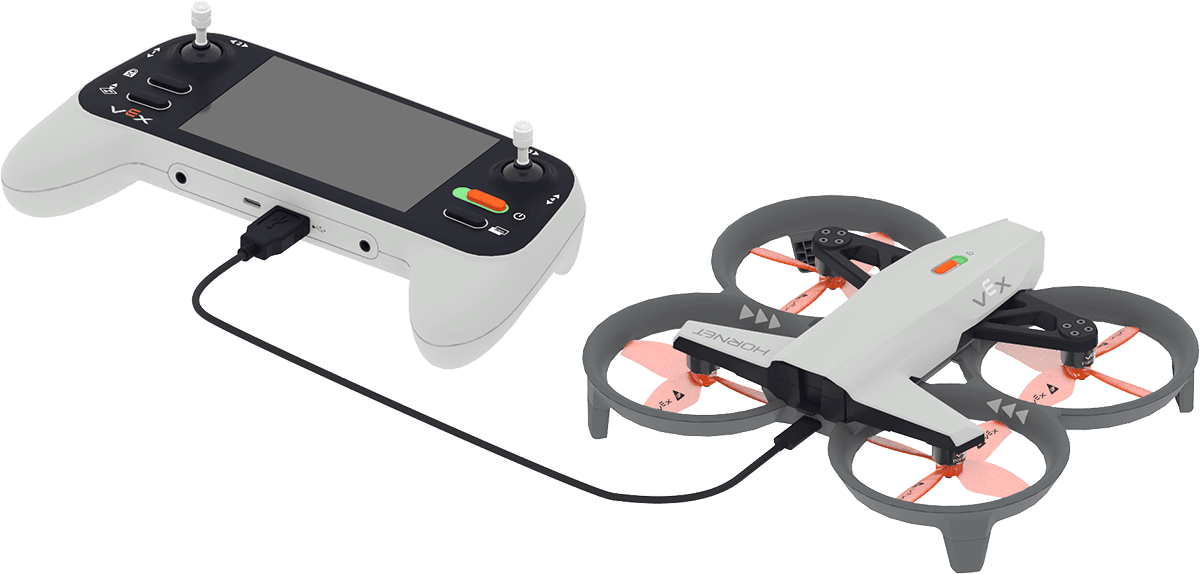

O controlador do drone VEX AIR, à esquerda, é mostrado com a extremidade USB-A do cabo ligada ao drone VEX AIR, à direita. A extremidade USB-C do cabo está ligada à parte traseira do drone.

Atualizando o Drone

Ligue o controlador ao seu computador com o cabo USB. Siga os passos deste artigo para atualizar o firmware do drone.

Instalar as baterias

Com a bateria carregada e o firmware atualizado, está pronto para inserir a bateria no drone VEX AIR:

O esquema mostra a bateria junto ao Hornet, com uma seta a indicar que a bateria deve ser colocada no seu compartimento. Uma vista mais aproximada indica que o ícone de seta na bateria deve estar virado para cima para ligar corretamente.

Insira a bateria no drone com a seta Up virada para cima.

Nota: O drone ligará automaticamente quando a bateria for inserida.

Instalar os joysticks do controlador

Instale os joysticks para controlar o drone mais facilmente durante o voo:

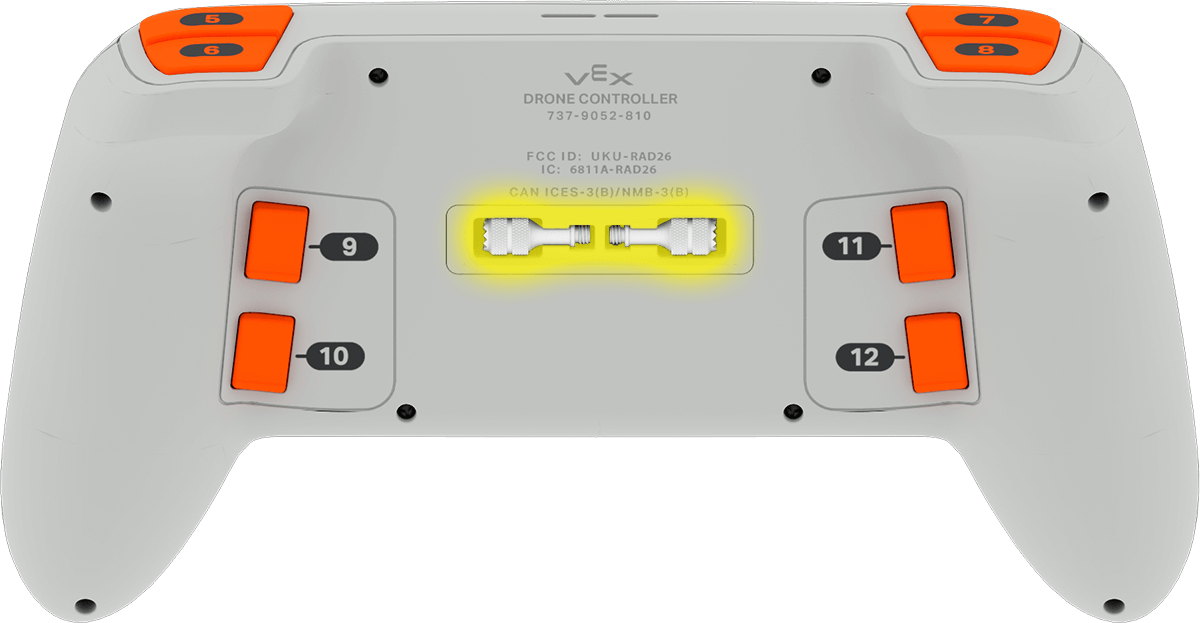

A parte traseira do comando é mostrada com os dois joysticks armazenados em dois pequenos compartimentos. Os joysticks são destacados para indicar que devem ser removidos antes da utilização.

Remova os joysticks armazenados na parte traseira do comando.

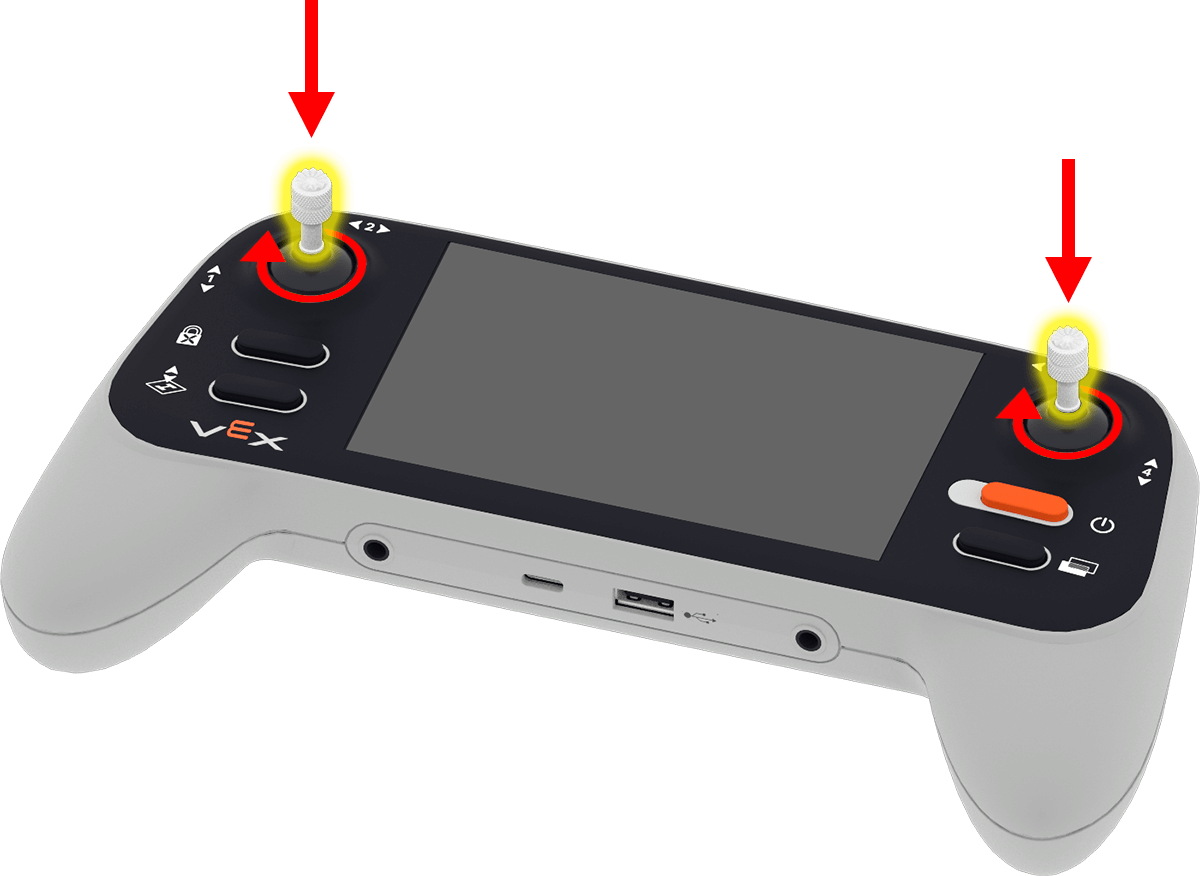

O diagrama mostra os dois joysticks a serem aparafusados aos seus suportes na parte frontal do comando. Existe um suporte para joystick em cada lado do ecrã do comando, e uma seta indica que devem ser aparafusados no sentido dos ponteiros do relógio.

Aparafuse cada joystick ao seu suporte na parte frontal do comando, rodando no sentido dos ponteiros do relógio.

Emparelhe o drone e o comando à distância.

Em seguida, emparelhe o comando com o drone para que possam comunicar durante o voo:

Ligue o controlador premindo e mantendo premido o botão Power até que o indicador LED comece a piscar a branco e, em seguida, solte-o. Esta animação mostra este processo a ser utilizado para ligar o controlador. Quando o controlador terminar de ligar, o seu indicador LED mudará para uma de duas cores:

Verde — O controlador está com mais de 20% de carga da bateria.
Vermelho — O comando tem 20% ou menos de carga da bateria.

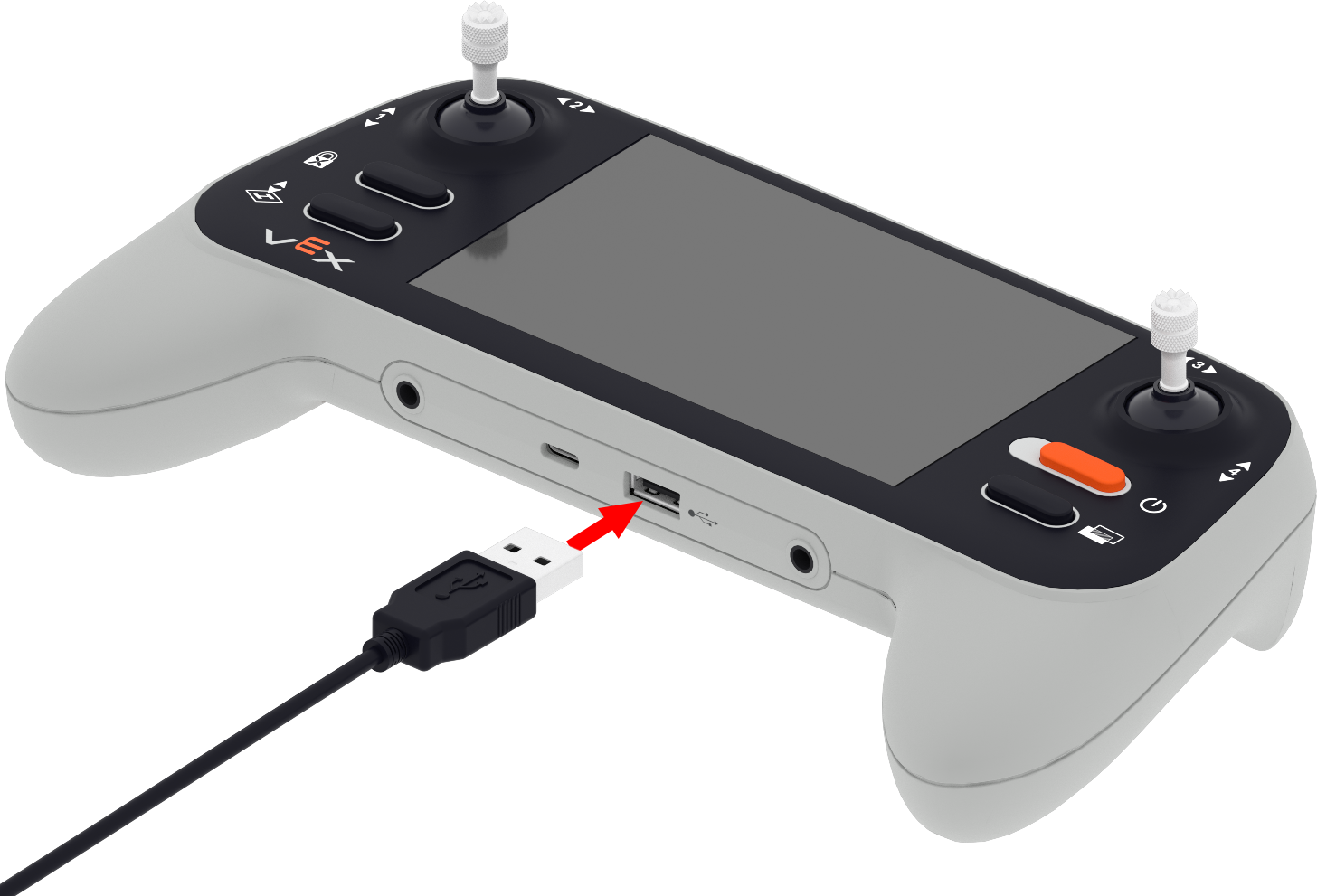

O cabo USB-A está a ser ligado à porta USB-A do controlador.

Ligue um cabo USB-A à porta USB-A do comando.

A outra extremidade do cabo está a ser ligada à porta USB-C do Hornet.

Ligue a outra extremidade à porta USB-C do drone.

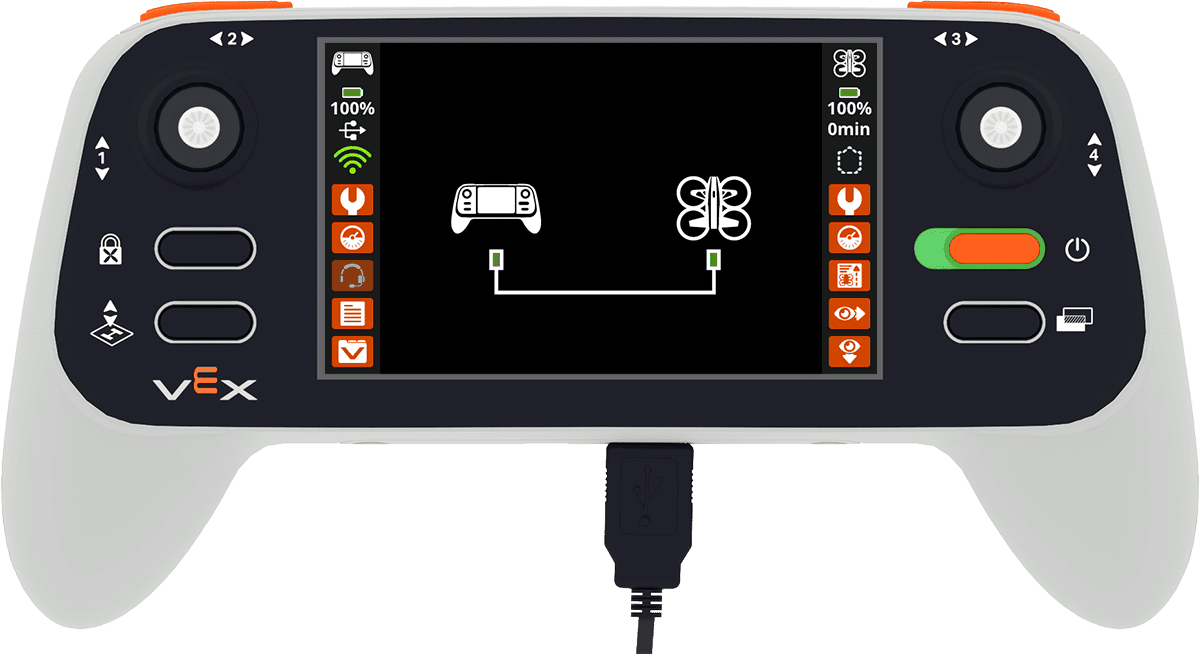

O comando é mostrado ligado e com o cabo USB-A ligado ao drone. O ecrã exibe um ícone de ligação com fios que mostra um cabo a ser utilizado para ligar o controlo remoto ao drone.

Uma imagem de ligação com fios aparecerá brevemente no ecrã quando o controlo remoto começar a emparelhar com o drone. O ícone USB também aparecerá à esquerda enquanto o comando estiver ligado ao drone por cabo.

Assim que os indicadores LED no controlo remoto e no drone estiverem a piscar e a transmissão em direto do sensor de visão frontal do drone estiver visível no ecrã do controlo remoto, os dois foram emparelhados com sucesso. Esta animação mostra este processo de emparelhamento.

O seu drone VEX AIR está pronto para voar!
