Nomenklatura śrub
Wkręty wykorzystują system numeracji w celu rozróżnienia średnicy gwintu, liczby zwojów na cal, a także długości gwintu. Istnieją dwa główne systemy numeracji śrub, system standardowy i metryczny.
Standardowe śruby VEX
Śruby VEX wykorzystują system standardowy, a pierwsza liczba podana na śrubie VEX to średnica gwintu. Następna jest wartość zwojów na cal, po której następuje odpowiednia długość gwintu. Na przykład śruba #8-32 x ¼” ma średnicę gwintu 0,164” (#8), 32 gwinty na cal i długość gwintu 0,25”.
|
Calowy odpowiednik dla śrub numerowanych |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073” |
0,086” |
0,099” |
0,112” |
0,125” |
0,138” |
0,164” |
0,190” |
0,216” |

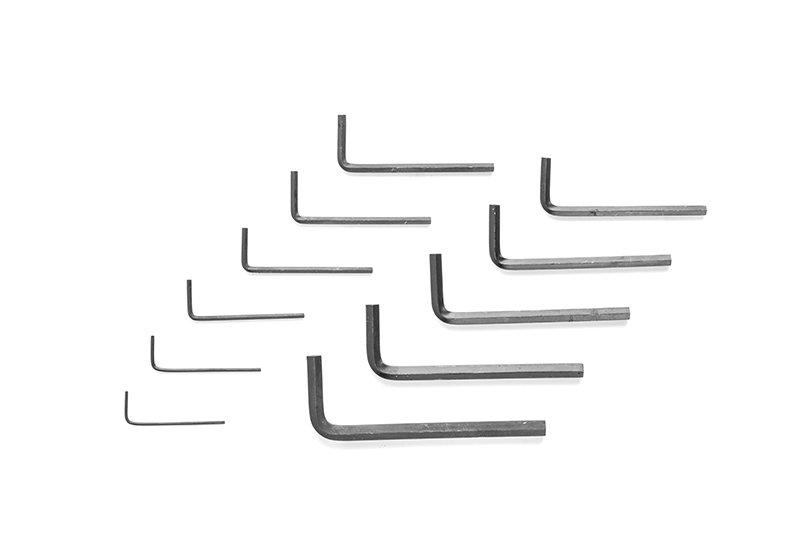

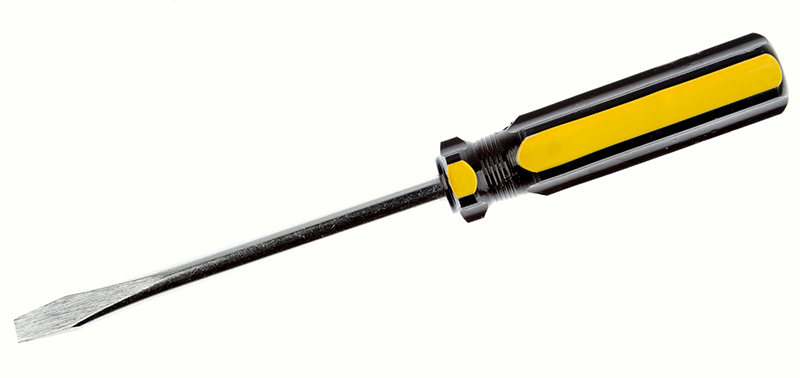

Jak zapewne wiesz, śruby można dokręcać za pomocą wielu narzędzi. Obejmują one standardowy system oprzyrządowania, który wykorzystuje Phillips i Flatheads, po metryczne użycie kluczy sześciokątnych. W produktach VEX często stosuje się narzędzia typu Torx lub śruby z napędem gwiazdowym. Firma VEX najczęściej używa śrub z napędem gwiazdowym, ponieważ nie ulegają one tak łatwemu zdzieraniu, jak niektóre śruby metryczne lub standardowe.
| Standard | Metryczny | Napęd Gwiazdowy |
|---|---|---|

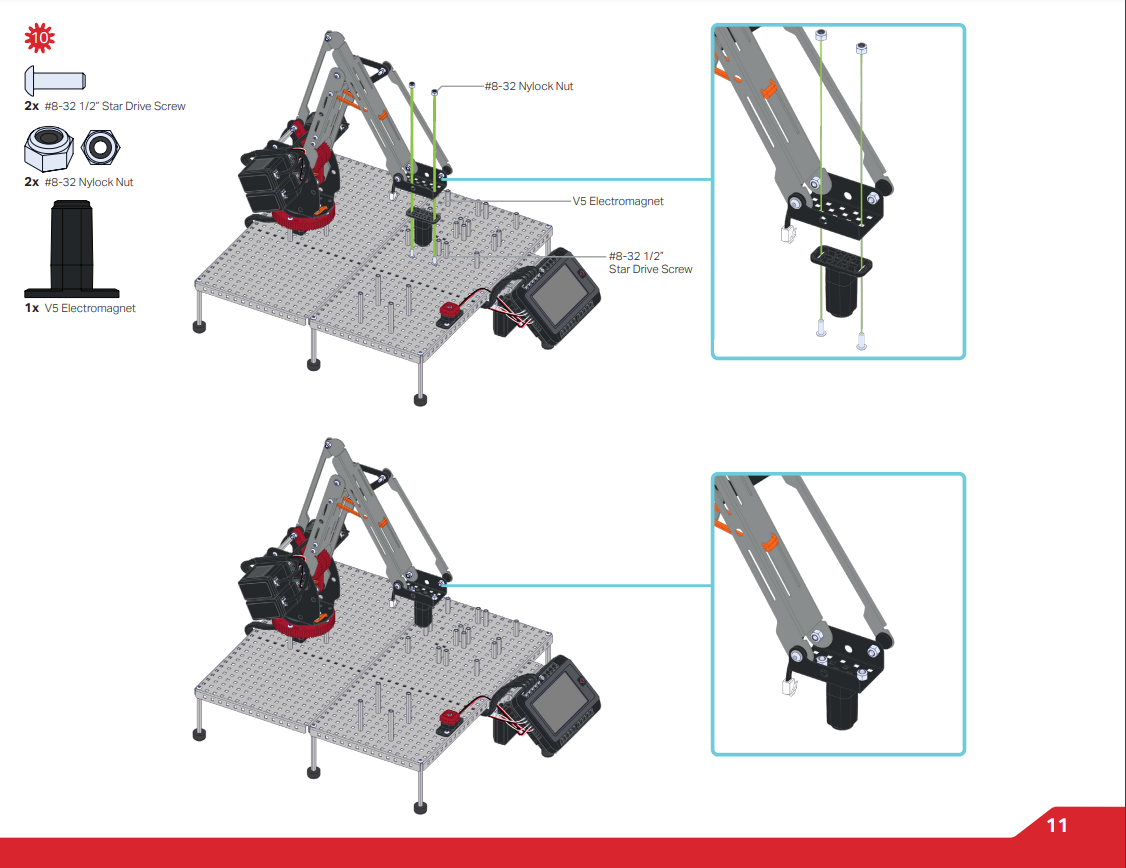

Jak zabezpieczyć śruby i nakrętki
Śruby można przymocować do nakrętek za pomocą kompatybilnych narzędzi wymienionych powyżej. Aby to zademonstrować, obejrzyj poniższy film. Kluczowym wnioskiem z filmu odnoszącym się do budowania VEX i prawdziwego życia jest powiedzenie „prawy-dopasowany, lewy-luźny”, aby dokręcić lub poluzować śruby. Aby uzyskać więcej informacji na temat narzędzi zestawu, zobacz ten artykuł z biblioteki VEX dotyczący narzędzi zestawu V5, zobacz ten artykuł z biblioteki VEX dotyczący narzędzi zestawu EXP lub zobacz ten artykuł z biblioteki VEX dotyczący narzędzi zestawu V5 Workcell.
Style śrub
W produktach VEX zastosowano dwa różne rodzaje śrub. Pierwszym, rzadziej stosowanym, ale równie ważnym, jestustalająca .

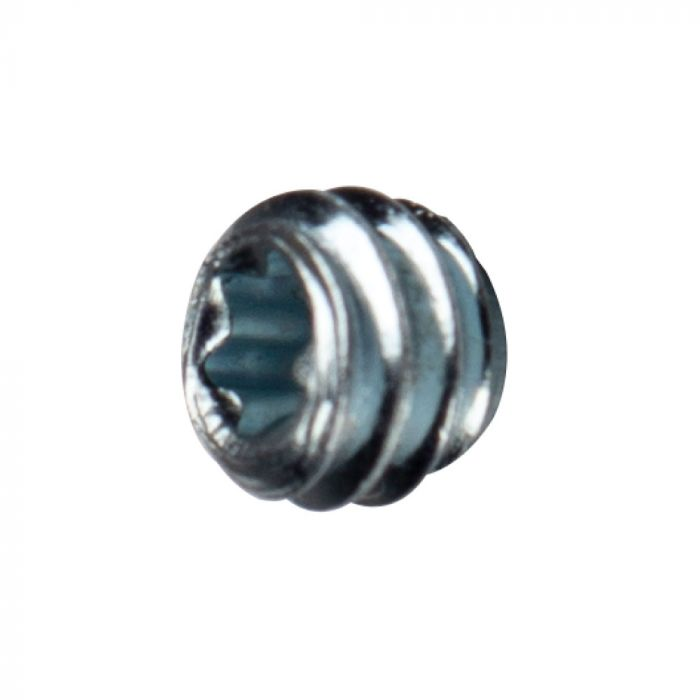

Śruba ustalająca różni się od zwykłej śruby tym, że nie ma „łba”. Śruba ustalająca jest dostępna w jednym rozmiarze i z dwoma różnymi łbami, napędem gwiazdowym #8-32 x 0,125”. Te śruby ustalające często występują w kołnierzach wału, kołnierzach wału zaciskowego i można je wkręcić w elementy dystansowe.
Drugi rodzaj śrub to szerzej znana śruba sześciokątna i śruba z napędem gwiazdowym (mają łeb w porównaniu do śruby ustalającej, która jej nie ma).
Wkręty są dostępne w różnych długościach, w tym:
- #6-32 x ¼” i #6-32 x ½”
- #8-32 x ¼” do #8-32 x 2”.
- #6-32 x ½”, #8-32 x ¼” i #8-32 x ½”
Śruby blokujące. Śruby blokujące mają nylonową powłokę na części gwintu, która zapobiega ich poluzowaniu.
W poniższej tabeli przedstawiono system nazewnictwa stosowany w przypadku śrub typu Star Drive. Tabela ta ma na celu pokazanie maksymalnego momentu obrotowego dozwolonego dla każdego rozmiaru śruby.
|
Rozmiar gwiazdy |
Punkt do punktu (S) (mm) |
Śruba (D) |
MAKSYMALNY moment obrotowy (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2,5 |
1.4 |
| T8 | 2.3 | M2,5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3,5 | 3.7 |
| T15 | 3.3 | M3,5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4,5 & M5 | 15.9 |
| T27 | 5 | M4,5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |

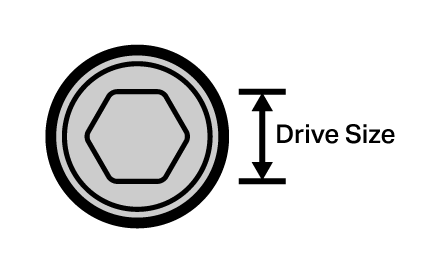

Śruby występują w dwóch rodzajach łbów: Hex Drive i Star Drive

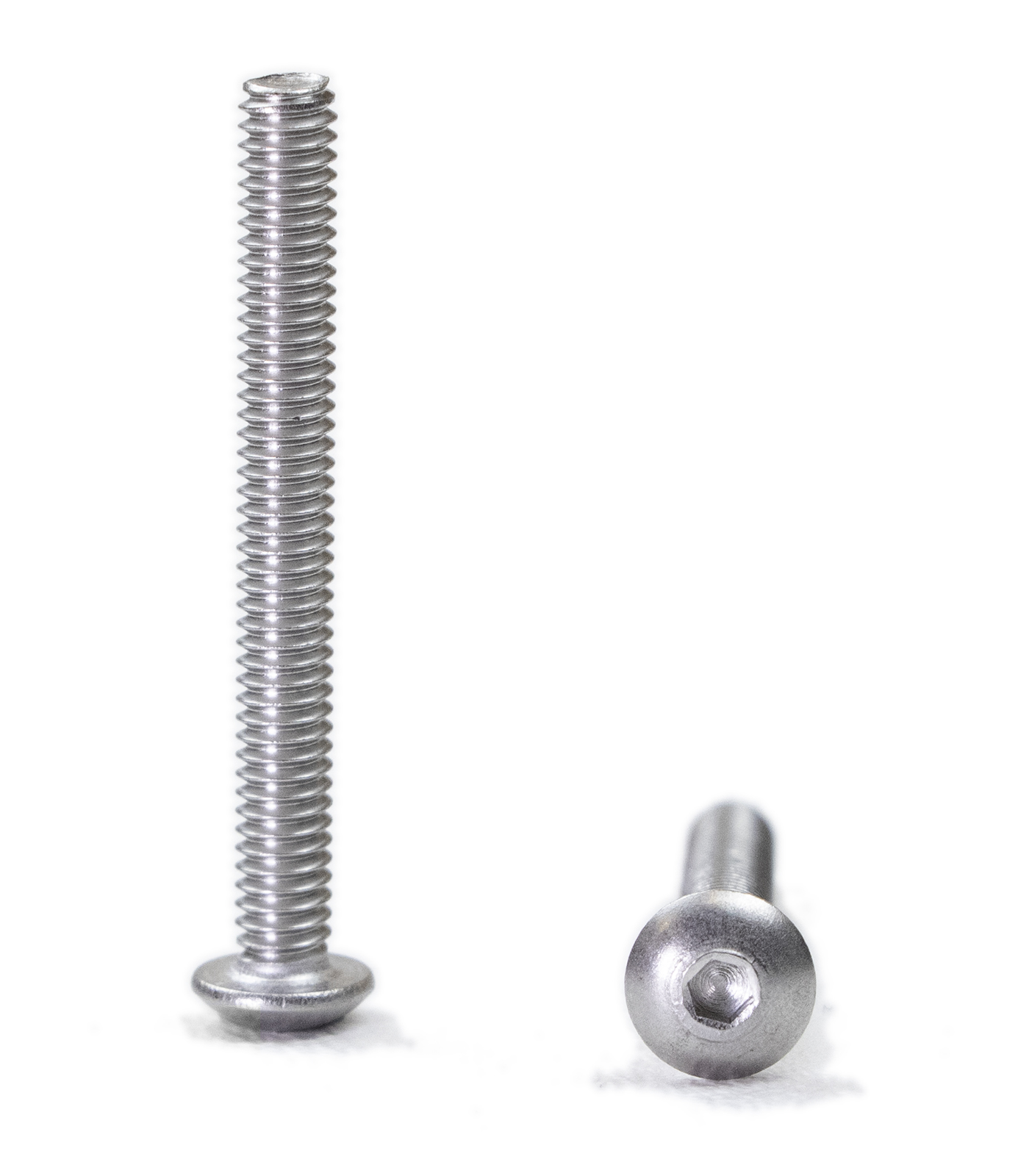

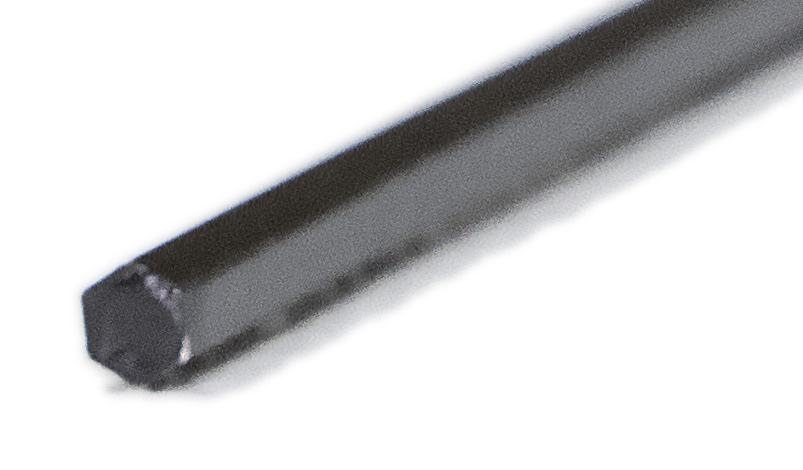

- śrubę sześciokątną nr 6-32 lub nr 8-32, dokręcaną odpowiednio kluczem sześciokątnym 5/64” i 3/32”

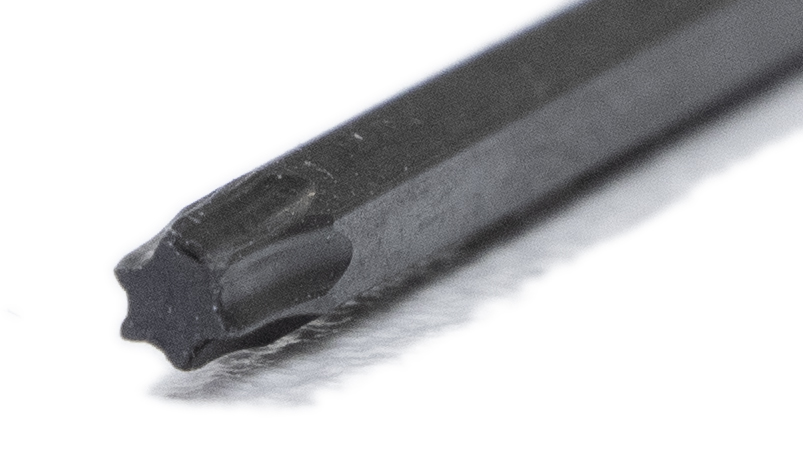

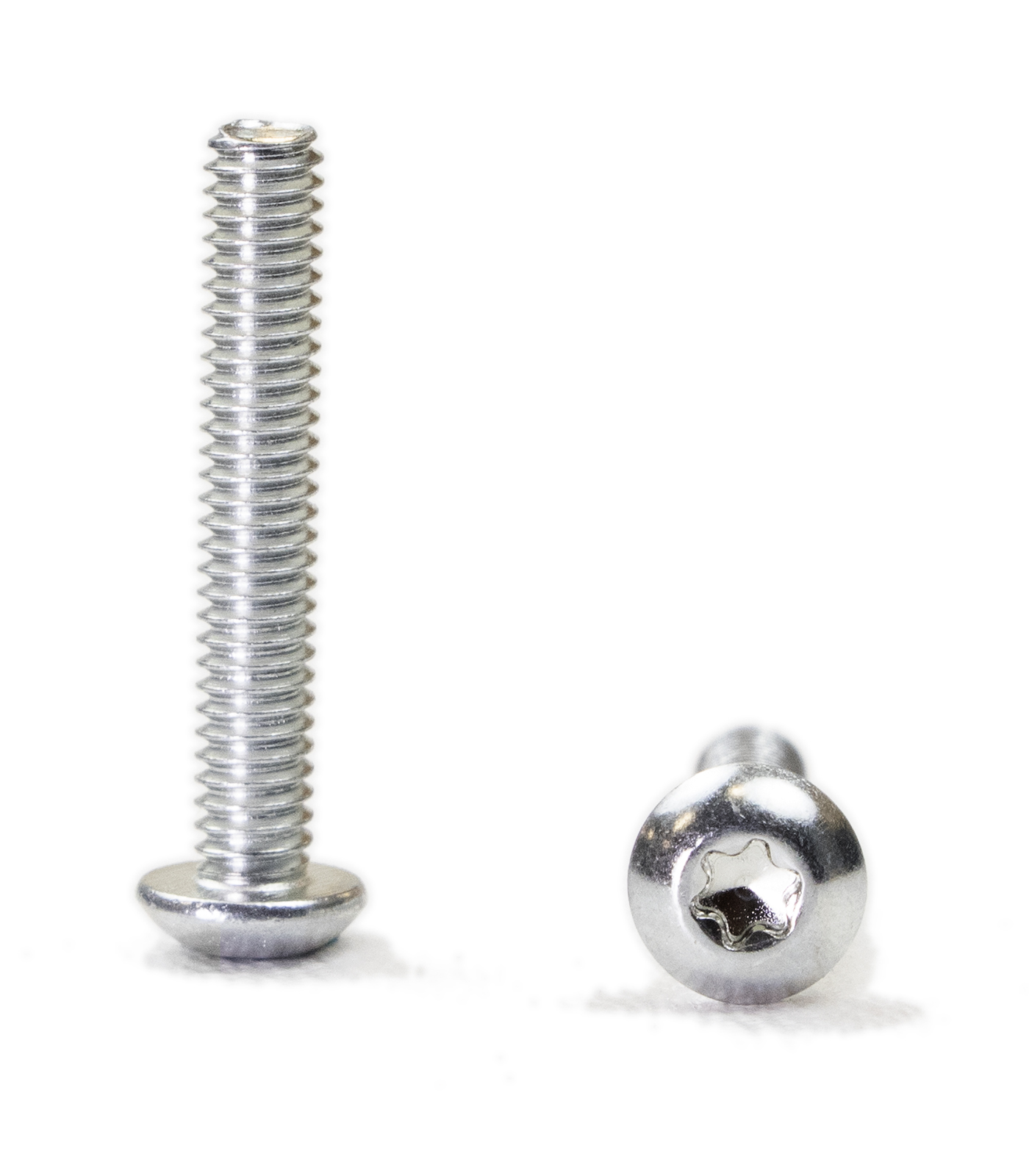

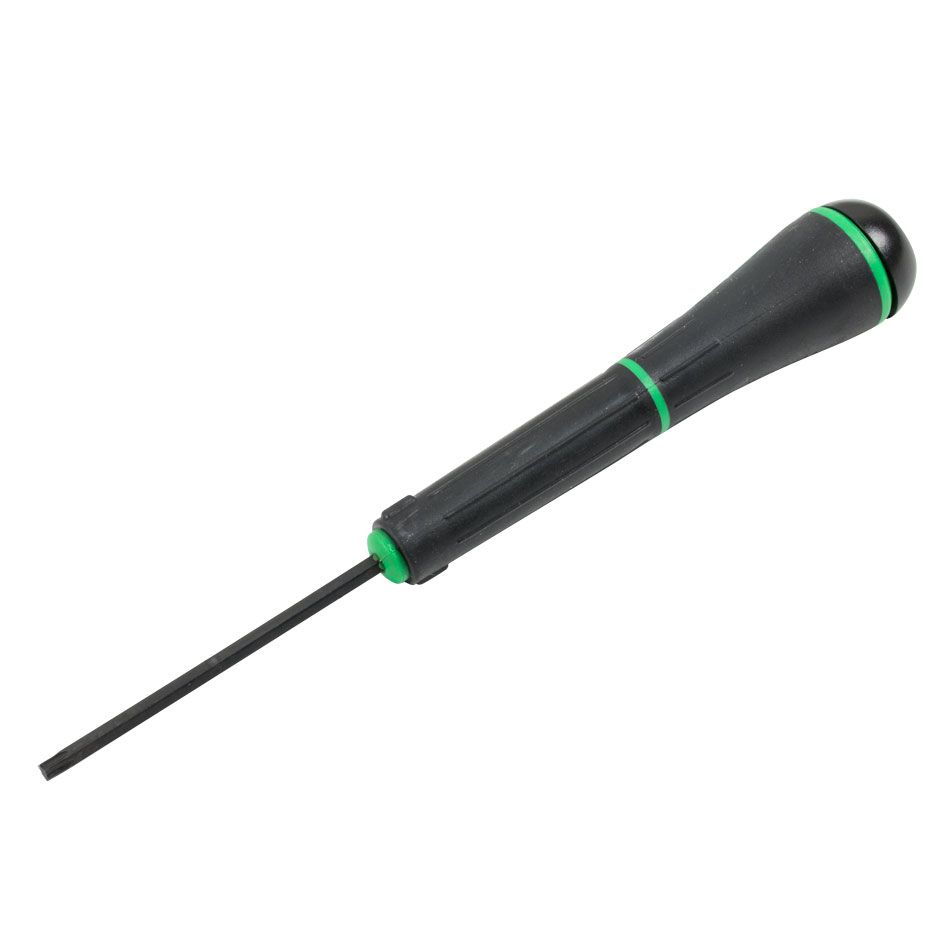

- śrubę z napędem gwiazdowym nr 8-32, którą dokręca się za pomocą klucza z napędem gwiazdowym T15 lub wkrętaka z napędem gwiazdowym T15.

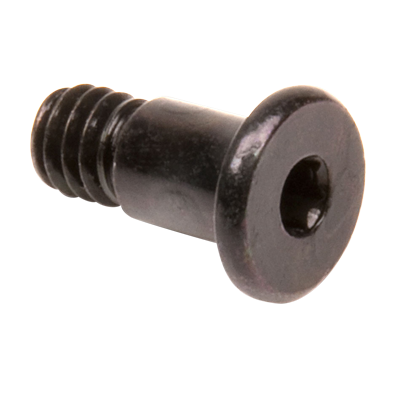

- Głowica typu gwiazdkowego jest mniej podatna na zdzieranie. Do punktów obrotu dostępne są również śruby barkowe nr 8-32, które mają krótki niegwintowany odcinek i obszar ten powoduje mniejsze tarcie w punkcie obrotu. Pełna tabela ze wszystkimi rozmiarami śrub znajduje się na dole strony.

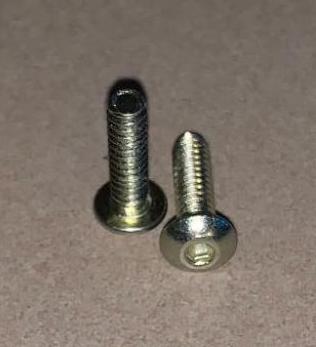

| #6-32 Śruba sześciokątna | #8-32 Śruba sześciokątna | Śruba z napędem gwiazdowym #8-32 |

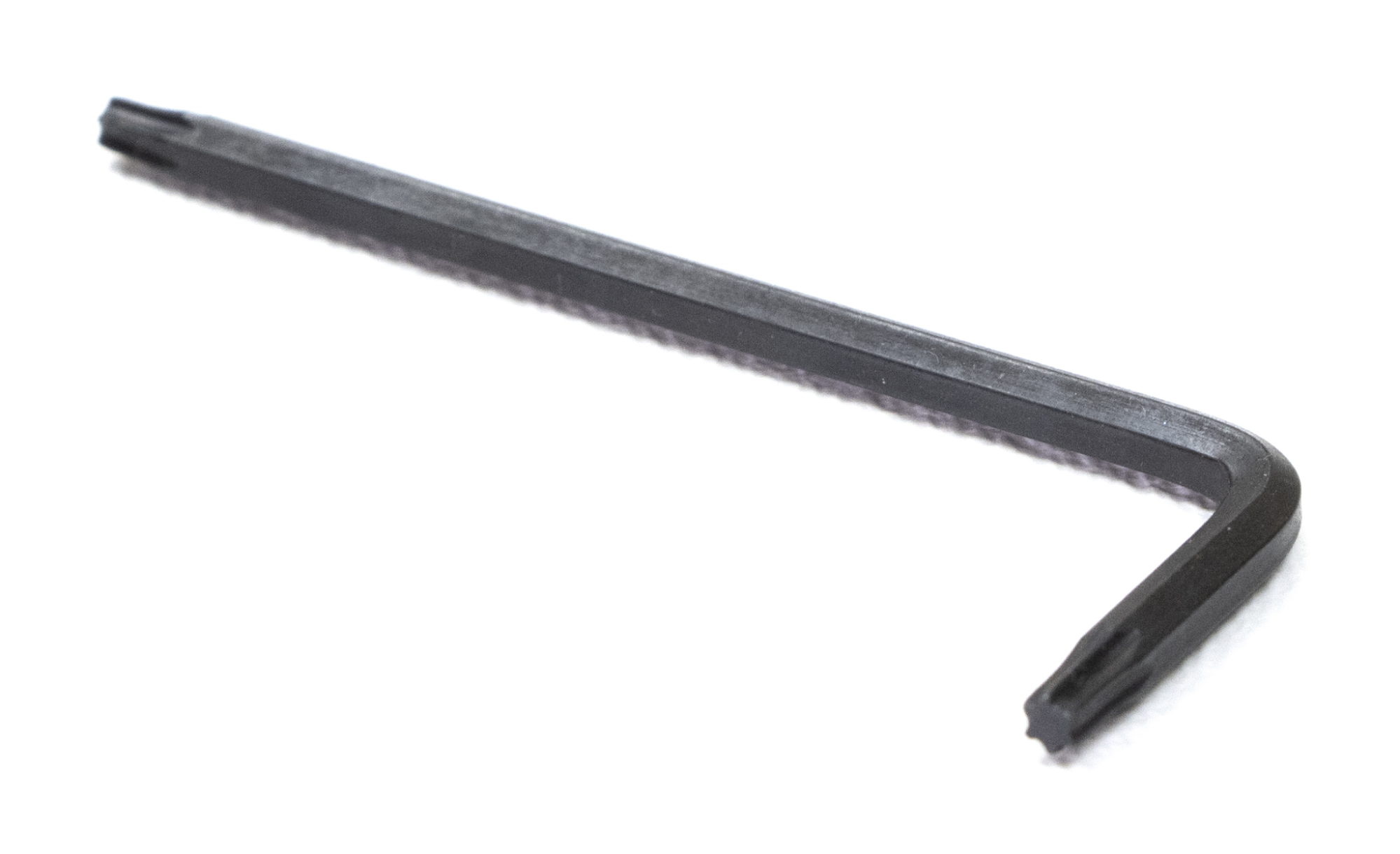

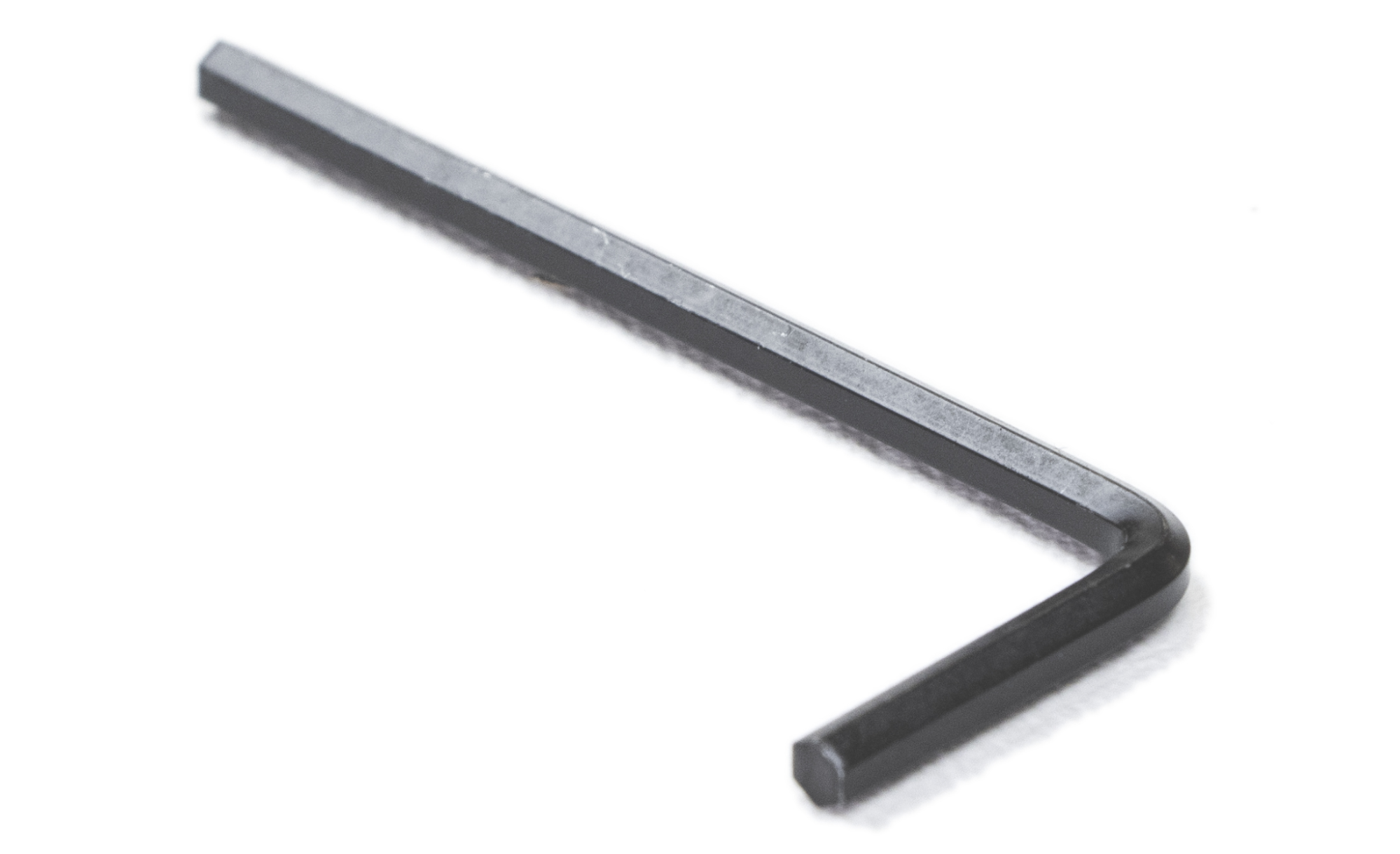

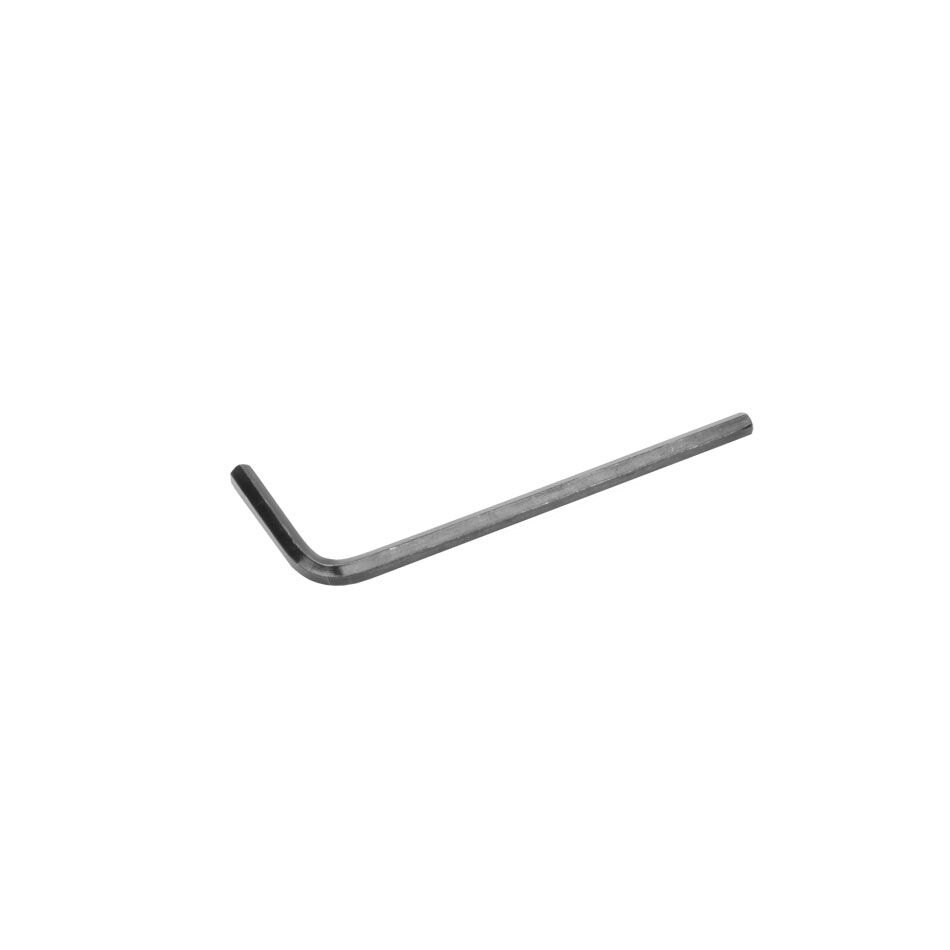

| Klucz sześciokątny 5/64”. | Klucz sześciokątny 3/32”. | Klucz do napędu gwiazdowego T15 |
|
|
|
Informacje o materiałach i zastosowania
Przed rozpoczęciem używania śruby ważne jest, aby dowiedzieć się, jak wybrać długość śruby. Obejrzyj ten film, aby dowiedzieć się więcej o wyborze najlepszej długości śruby do swojego modelu.
Inteligentne silniki V5 oraz wszystkie standardowe nakrętki i elementy dystansowe VEX
-
#8-32 Śruba z napędem gwiazdowym Materiał: stal stopowa
- Śruby SAE klasy 8
- Wytrzymałość na rozciąganie 150 000 PSI
- Zaprojektowany, aby wytrzymać duży moment obrotowy, co pozwala konstruktorom naprawdę „zablokować” swoje mechanizmy
- Kompatybilny z inteligentnymi silnikami V5 oraz wszystkimi standardowymi nakrętkami i wspornikami VEX

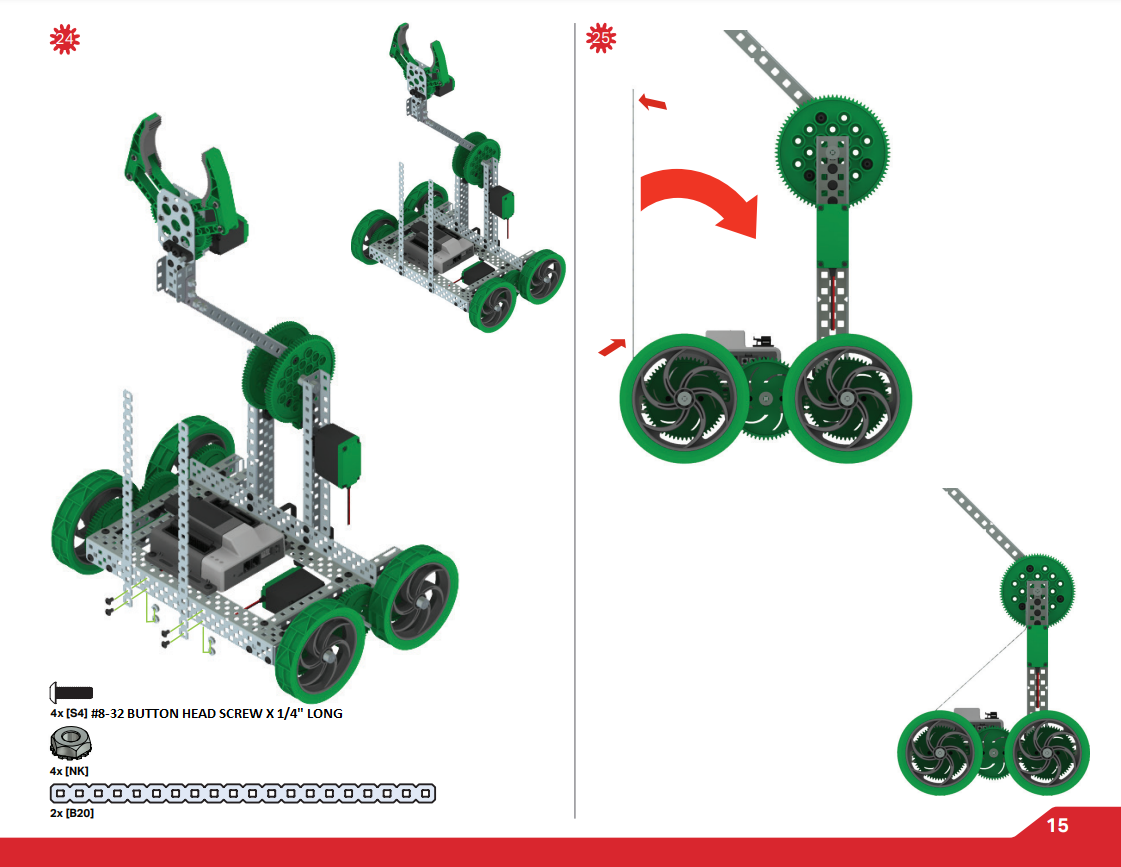

Inteligentne silniki V5 oraz wszystkie standardowe nakrętki i elementy dystansowe VEX
-
#8-32 Śruba z łbem sześciokątnym Materiał: Stal nierdzewna o wysokiej wytrzymałości, bez wykończenia
- Kompatybilny z inteligentnymi silnikami V5 oraz wszystkimi standardowymi nakrętkami i wspornikami VEX
-
#8-32 Śruby blokujące
- Nałóż na gwinty środek do zabezpieczania gwintów
- Zabezpieczenie gwintu pomoże utrzymać śrubę w odpowiednim położeniu
- Można go użyć około 10-15 razy i nadal zachować mocny zamek
- Zapewniają podobną funkcjonalność do nakrętek VEX Nylock

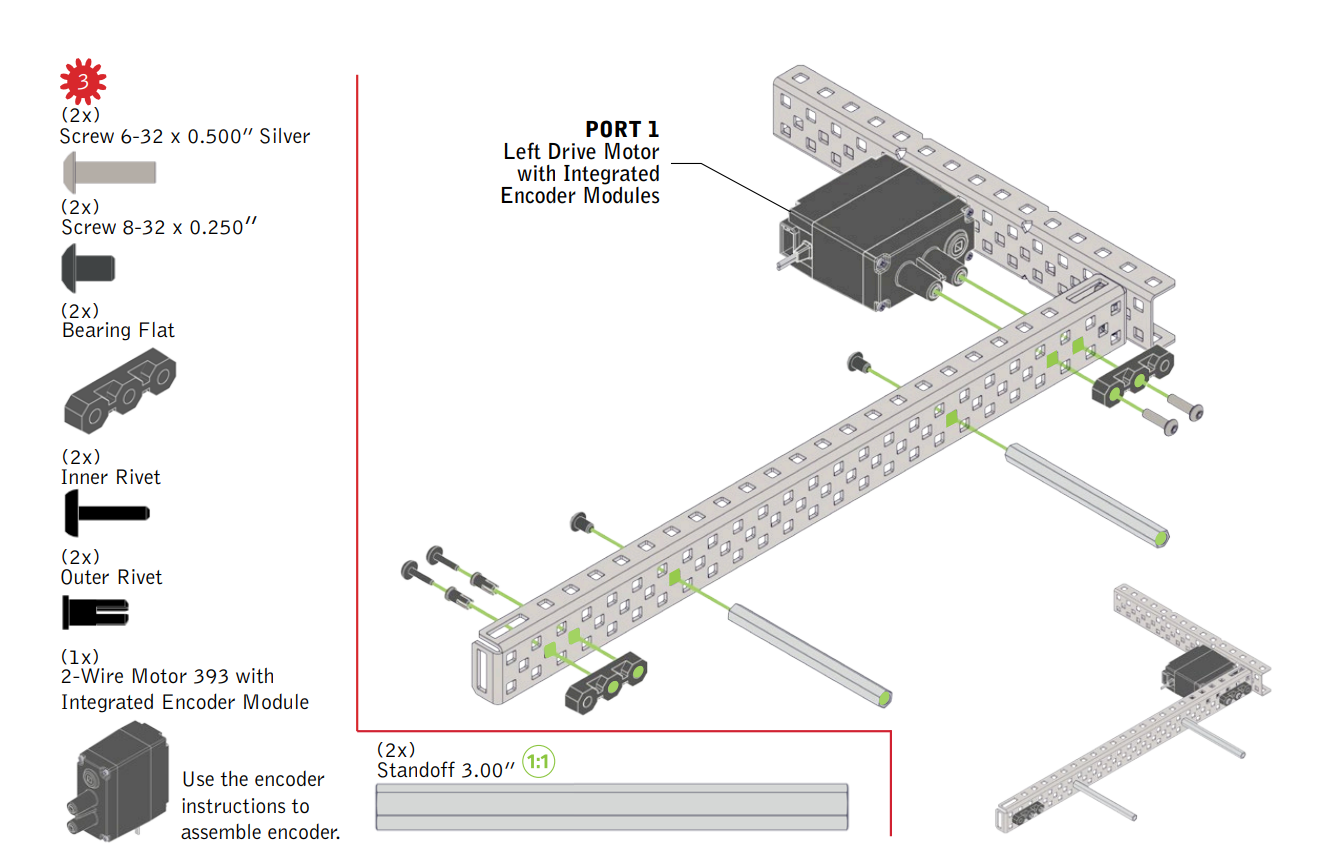

Stosować wyłącznie do silników i serwomechanizmów VEX Cortex
-
#6-32 Śruby Materiał: Stal nierdzewna o wysokiej wytrzymałości, bez wykończenia
- Kompatybilny z silnikami i serwami 393
- #6-32 Śruby blokujące
- Nałóż na gwinty środek do zabezpieczania gwintów
- Zabezpieczenie gwintu pomoże utrzymać śrubę w odpowiednim położeniu
- Można go użyć około 10-15 razy i nadal zachować mocny zamek
- Zapewniają podobną funkcjonalność do nakrętek VEX Nylock
Wszystkie standardowe nakrętki i podkładki VEX
-
Śruba pasowana Materiał: Stal nierdzewna o wysokiej wytrzymałości, bez wykończenia
- Kompatybilne ze wszystkimi standardowymi nakrętkami i podkładkami VEX
- Wykonaj czopy o niskim nachyleniu z metalu VEX
- Zaprojektowany tak, aby dobrze pasował do kwadratowego otworu VEX i umożliwiał obrót kilku warstw metalu
- Średnica 0,176 cala x długość ramienia 0,20 cala
- Klucz sześciokątny 3/32" VEX
Wszystkie standardowe nakrętki i podkładki VEX
-

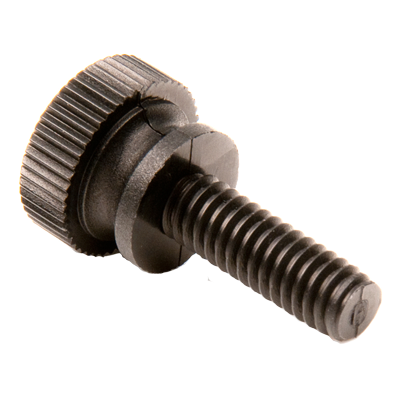

Śruba skrzydełkowa Materiał: Tworzywo sztuczne
- Kompatybilne ze wszystkimi standardowymi nakrętkami i podkładkami VEX
- Ten sam rozmiar (#8-32) co standardowe śruby VEX, z tą różnicą, że mają radełkowaną główkę o średnicy 0,428 cala, dzięki czemu można je dokręcać lub odkręcać ręcznie
- Doskonale nadaje się do zastosowań, w których śruba będzie wielokrotnie wkręcana lub wyjmowana, np. w panelach dostępu robotów lub mocowaniach akumulatorów. Lub w sytuacji, w której nie preferuje się używania narzędzi, np. w niektórych placówkach edukacyjnych.
Pełna lista śrub sprzedawanych przez firmę VEX
Celem tej tabeli jest wizualizacja całej listy śrub sprzedawanych przez firmę VEX. Użycie tej tabeli może pomóc w zapewnieniu niewidocznych alternatyw do włączenia do kompilacji.
|
Styl śruby |
Długość/typ śruby |
Śruba |
SKU |
|---|---|---|---|
|
#8-32 Napęd gwiazdowy |
1/8" |
Śruba ustalająca #8-32 x 1/8" z napędem gwiazdowym (32 szt.) |
276-6098 |
|
1/4" |
Wkręt gwiazdowy #8-32 x 1/4" (100 sztuk) |
276-4990 276-5006 |
|
|
3/8" |
Wkręt gwiazdowy #8-32 x 3/8" (100 szt.) |
276-4991 |
|
|
1/2" |
Wkręt gwiazdowy #8-32 x 1/2" (100 sztuk) |
276-4992 |
|
| 5/8" |
Wkręt gwiazdowy #8-32 x 5/8" (100 szt.) |
276-4993 |
|
| 3/4" |
Wkręt gwiazdowy #8-32 x 3/4" (100 szt.) | 276-4994 |
|
| 7/8" |
Śruba z napędem gwiazdowym #8-32 x 7/8" (100 szt.) | 276-4995 |
|
| 1" |
Wkręt gwiazdowy #8-32 x 1000" (100 szt.) | 276-4996 |
|
| 1,25" |
Wkręt gwiazdowy #8-32 x 1,250" (50 szt.) | 276-4997 |
|
| 1,5" |
Wkręt gwiazdowy #8-32 x 1500" (50 szt.) | 276-4998 |
|
| 1,75" |
Śruba z napędem gwiazdowym #8-32 x 1,750" (50 szt.) | 276-4999 |
|
| 2" |
Wkręt gwiazdowy #8-32 x 2000" (25 szt.) | 276-5004 |
|
| 2,25" |
Wkręt gwiazdowy #8-32 x 2,250" (25 szt.) | 276-8015 |
|
| 2,5" | Wkręt gwiazdowy #8-32 x 2500" (25 szt.) | 276-8016 |
|
Styl śruby |
Długość/typ śruby |
Śruba |
SKU |
|---|---|---|---|
|
#8-32 Napęd sześciokątny |
1/4" |
Wkręt #8-32 x 1/4" (100 szt.)
|
275-1002 275-1260 |
|
3/8" |
Śruba #8-32 x 3/8" (100 szt.) |
275-1003 | |
|
1/2" |
Wkręt #8-32 x 1/2" (100 szt.) |
275-1004 275-1261 |
|
| 5/8" |
Śruba #8-32 x 5/8" (100 szt.) |
275-1005 |
|
| 3/4" |
Śruba #8-32 x 3/4" (100 szt.) |
275-1006 |
|
| 7/8" |
Śruba #8-32 x 7/8" (100 szt.) |
275-1007 |
|
| 1" |
Śruba #8-32 x 1000" (100 szt.) |
275-1008 |
|
| 1,25" |
Śruba #8-32 x 1,250" (50 szt.) |
275-1009 |
|
| 1,5" |
Śruba #8-32 x 1500" (50 szt.) |
275-1010 |
|
| 1,75" |
Śruba #8-32 x 1,750" (50 szt.) |
275-1011 |
|
| 2" | Śruba #8-32 x 2000" (25 szt.) | 275-1012 | |
|
Specjalna śruba |
Śruba skrzydełkowa |
Śruba skrzydełkowa 1/2" (50 szt.) |
275-1485 |
| Śruba ramienna |
#8-32 Śruby barkowe (25 szt.) | 276-1408 | |
|
#6-32 Napęd sześciokątny |
1/4" |
Śruba #6-32 x 1/4" (50 szt.) | 275-0659 |
| 1/2" |
Wkręt #6-32 x 1/2" (50 szt.) Wkręt blokujący #6-32 x 1/2" (100 szt.) |
275-1169 276-1958 |
