Parowanie kontrolera (2. generacji) z mózgiem (2. generacji) – IQ – Biblioteka VEX

Używasz VEX IQ (1. generacji)? Zobacz ten artykuł.

Wykonaj poniższe czynności, aby sparować kontroler VEX IQ (2. generacji) z mózgiem (2. generacji).

Uwaga: po pierwszym sparowaniu Brain i Kontroler pozostaną sparowane nawet po wyłączeniu i ponownym włączeniu obu urządzeń.

Przygotowanie do bezprzewodowego parowania

Kontroler, Mózg i Bateria umieszczone razem.

Zbierz następujące przedmioty

Naładowany kontroler VEX IQ (2. generacji).
- Więcej informacji na temat ładowania kontrolera (2. generacji) można znaleźć w tym artykule.
VEX IQ (2. generacji) Mózg
Naładowany akumulator VEX IQ (2. generacji).
- Aby uzyskać więcej informacji na temat ładowania akumulatora (2. generacji), zobacz ten artykuł.

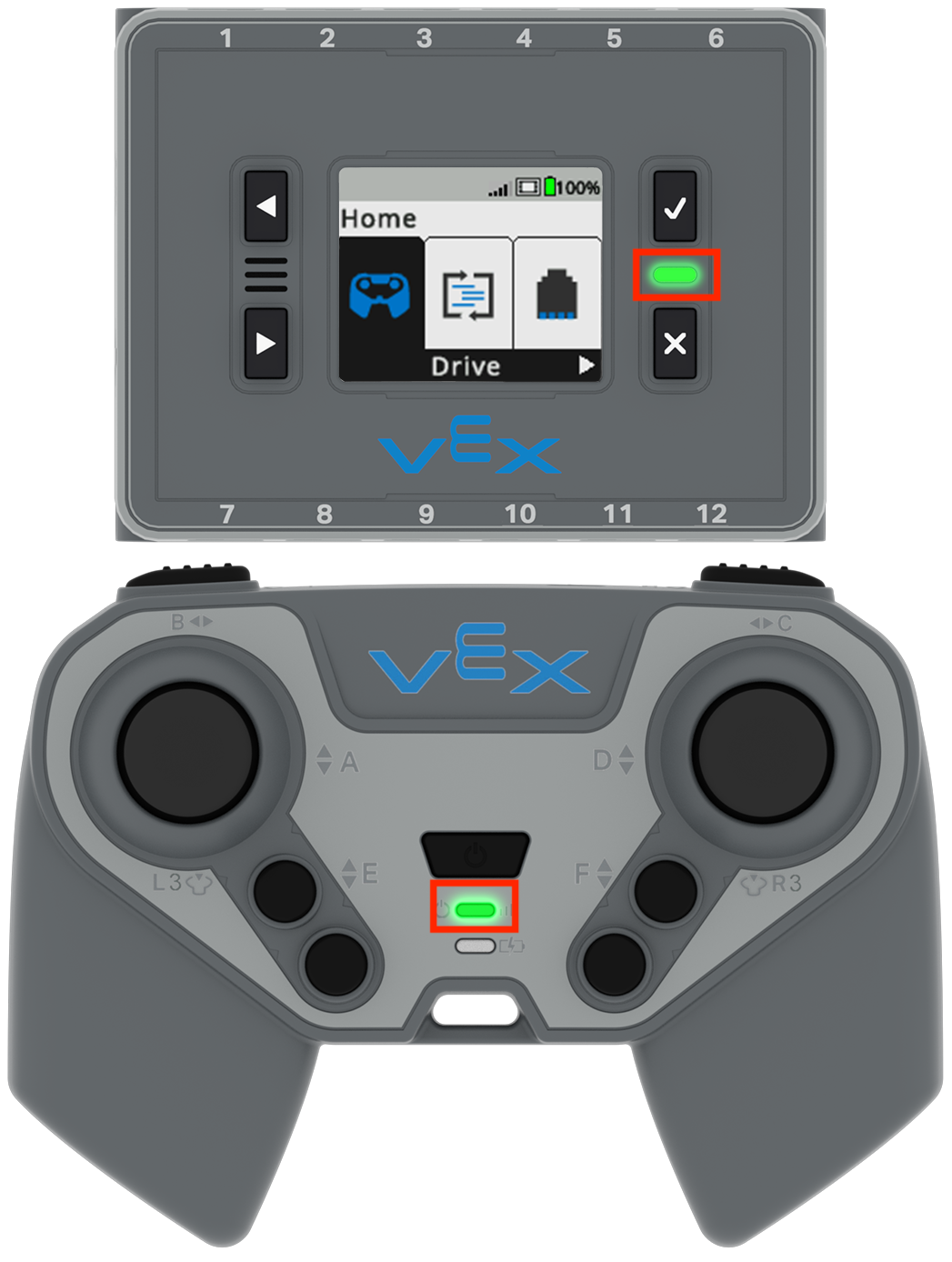

Mózg pokazany obok kontrolera, oba z podświetlonymi zielonymi diodami LED zasilania, które wskazują, że są włączone.

Włącz mózg i kontroler

Zainstaluj baterię i wybierz przycisk Sprawdź, aby włączyć Brain.

Naciśnij przycisk zasilania, aby włączyć kontroler.

Diody LED mózgu i diody zasilania/połączenia kontrolera powinny świecić na zielono, co oznacza, że są włączone.

Bezprzewodowe sparowanie kontrolera i mózgu

Obejrzyj tę animację i wykonaj poniższe kroki, aby bezprzewodowo sparować kontroler i mózg.

W przypadku połączenia bezprzewodowego dioda LED Brain i dioda zasilania/połączenia kontrolera powinny migać na zielono, wskazując, że są połączone.

Kroki łączenia

Ekran mózgu jest wyświetlany w menu głównym z wybraną opcją Ustawienia. Ustawienia to czwarta opcja w menu głównym. Na ilustracji widoczna jest ręka naciskająca przycisk ze strzałką w prawo.

Krok 1: Za pomocą przycisków strzałek przewiń do opcji Ustawienia.

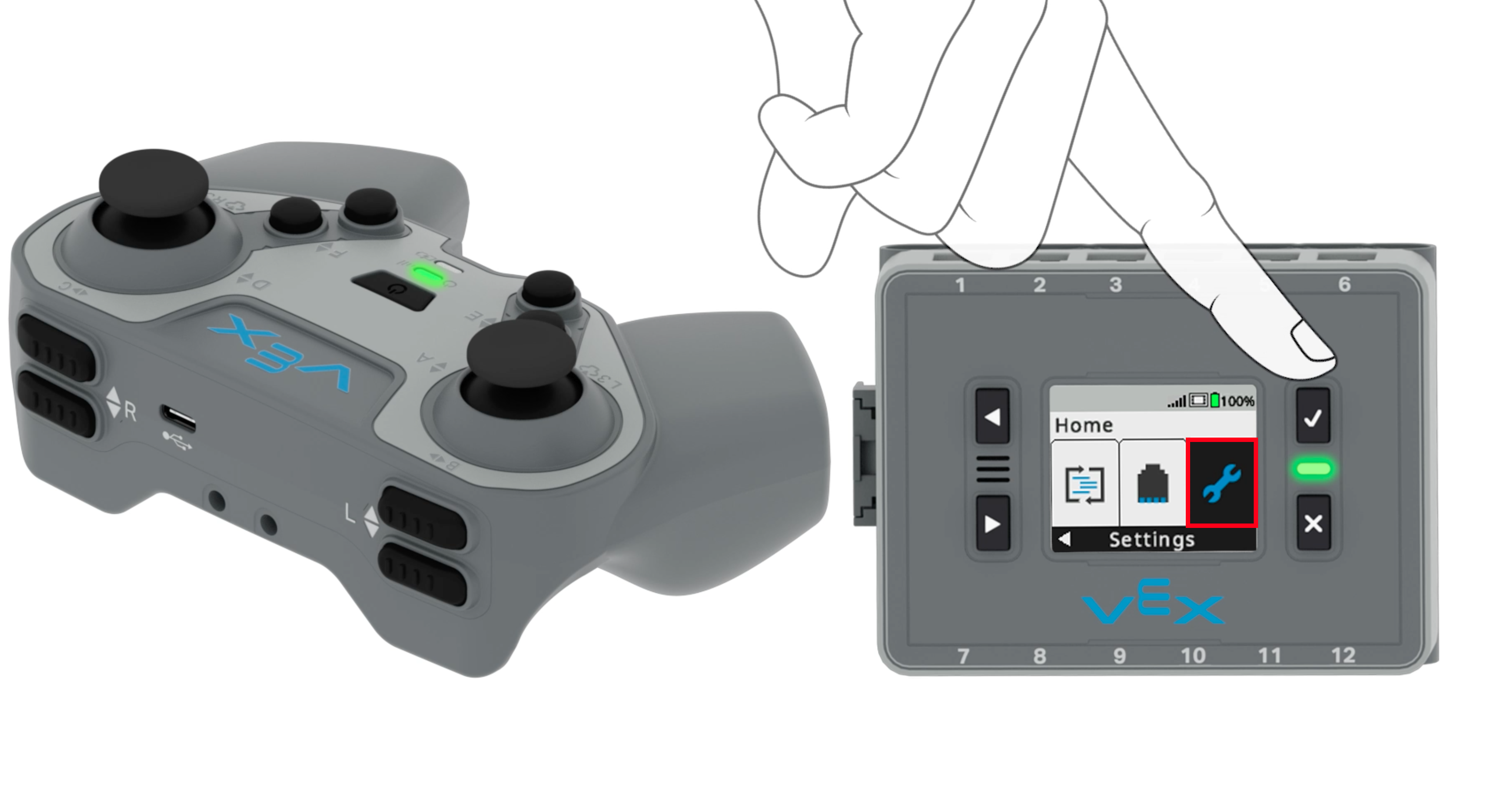

Ekran mózgu jest wyświetlany w menu głównym z wybraną opcją Ustawienia. Na ilustracji widoczna jest ręka naciskająca przycisk Sprawdź.

Krok 2: Naciśnij przycisk Sprawdź, aby wybrać Ustawienia.

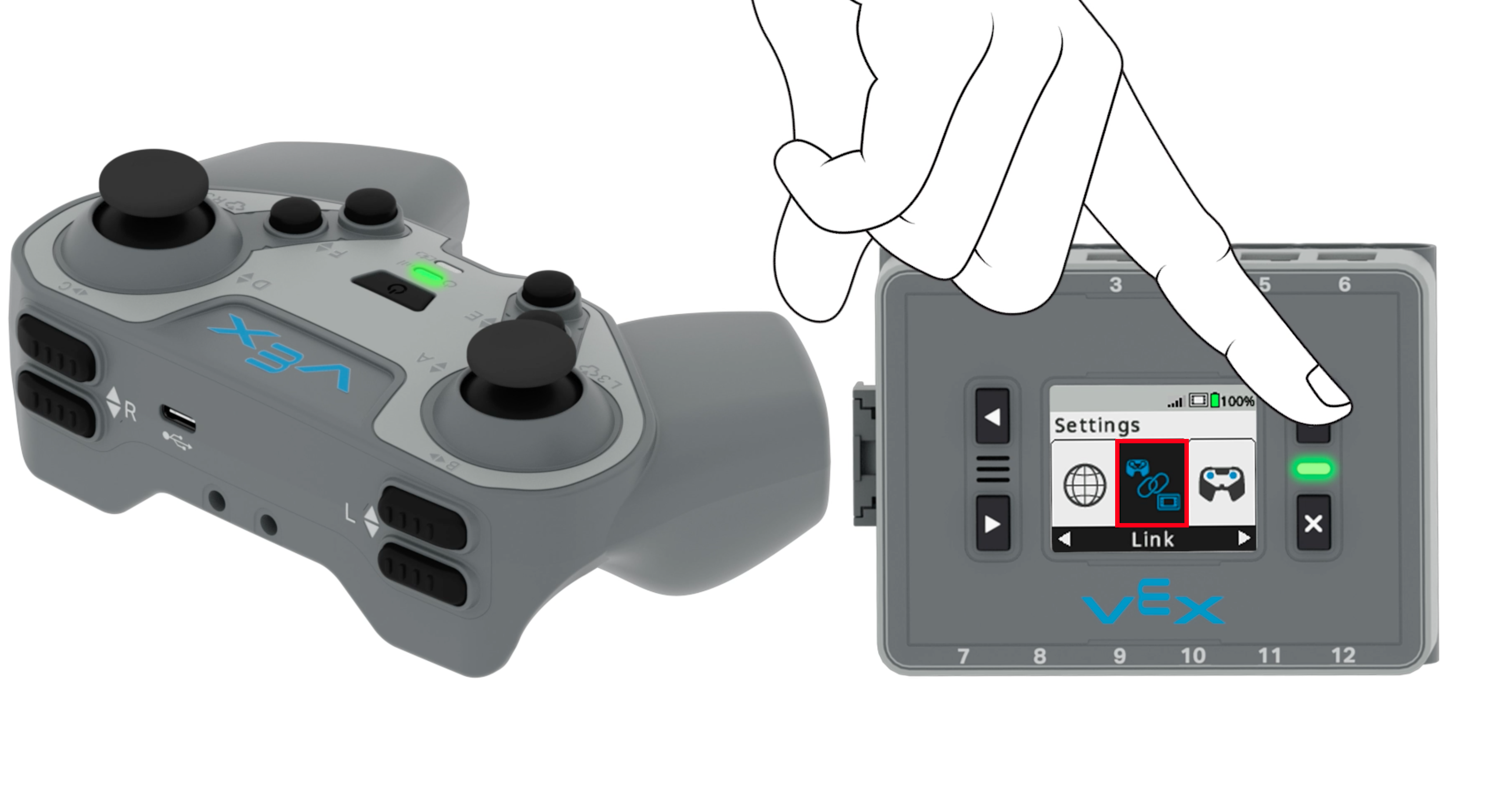

Ekran mózgu jest wyświetlany w menu Ustawienia z wybraną opcją Łącze. Link jest drugą opcją w menu Ustawienia. Na ilustracji widoczna jest ręka naciskająca przycisk Sprawdź.

Krok 3: Następnie przewiń do opcji Link i naciśnij przycisk Sprawdź, aby wybrać.

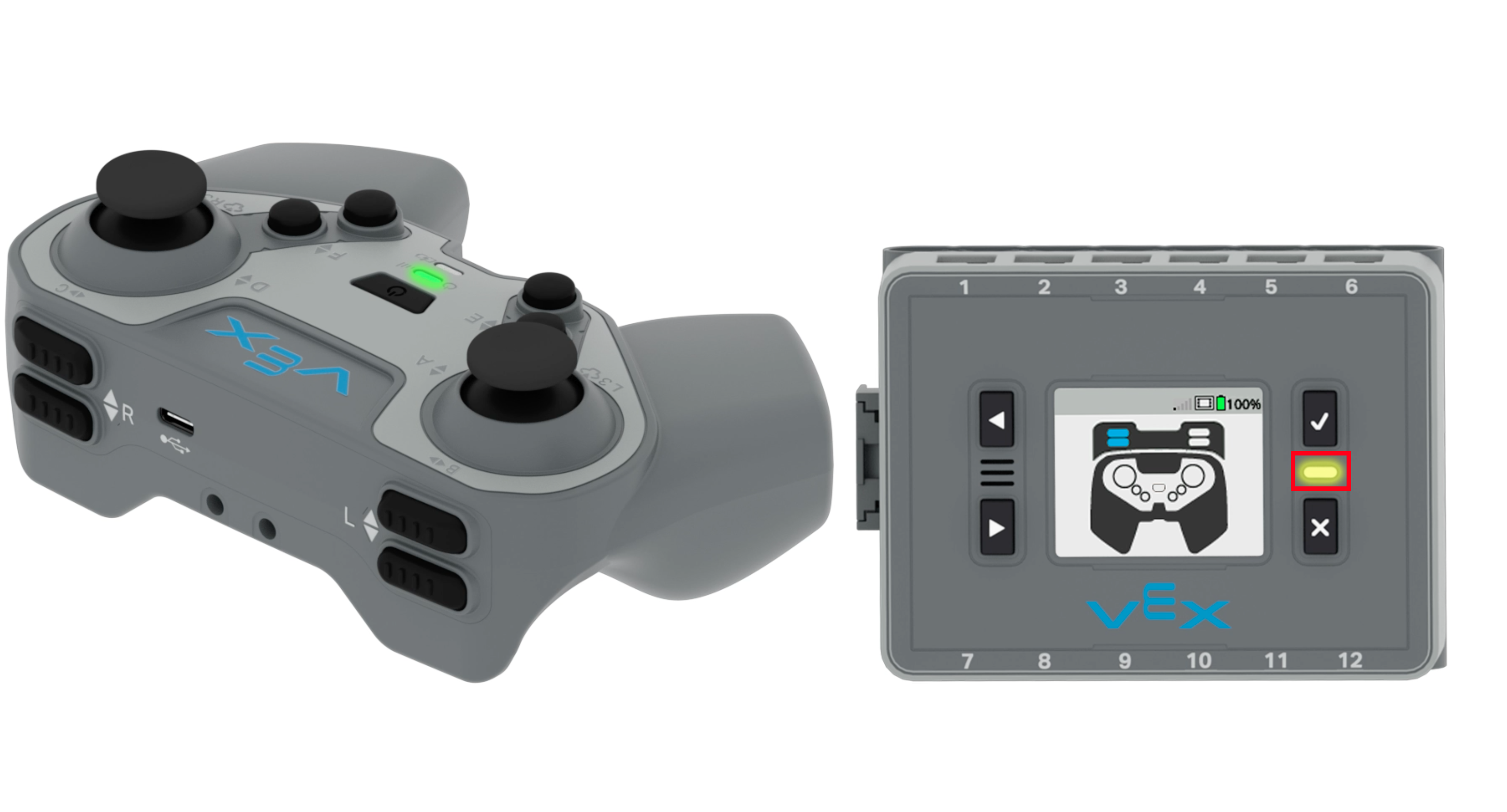

Ekran mózgu jest wyświetlany po wybraniu opcji Link. Diagram przedstawia kontroler z podświetlonymi przyciskami L w górę i L w dół. Kontrolka mózgu świeci na żółto i jest podświetlona.

Krok 4: Po wybraniu opcji Link otworzy się ekran parowania. Podczas łączenia dioda LED Brain zmieni kolor na żółty.

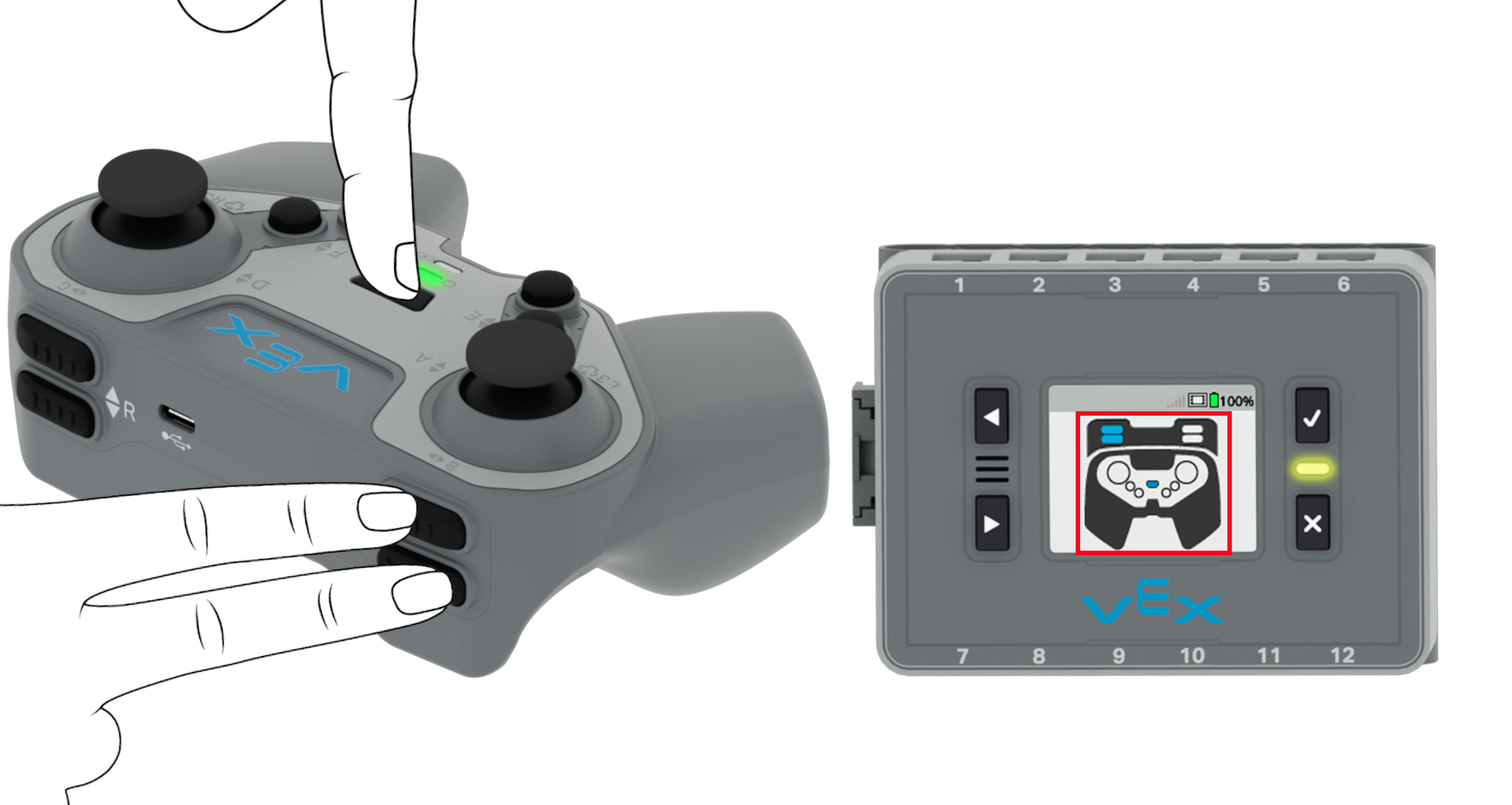

Ekran mózgu jest wyświetlany po wybraniu opcji Link. Na schemacie widać kontroler z zaznaczonymi przyciskami L w górę, L w dół i przyciskami zasilania. Na zdjęciu widać dwie ręce naciskające podświetlone przyciski na kontrolerze znajdującym się obok Mózgu.

Krok 5: Naciśnij 2 razy przycisk zasilania kontrolera, przytrzymując jednocześnie przyciski L-w górę i L-w dół, jak pokazano na ekranie Brain.

Uwaga: Zwróć uwagę na czas migania przycisku zasilania na ekranie Brain. Spróbuj nacisnąć przycisk zasilania kontrolera w tym samym czasie. Może to wymagać więcej niż jednej próby.

Ekran mózgu z podświetloną ikoną kontrolera, co wskazuje, że jest on podłączony. Mózg i Kontroler mają świecące zielone diody LED, które są podświetlone.

Krok 6: Po połączeniu bezprzewodowym zobaczysz ikonę kontrolera na ekranie Brain. Diody LED mózgu i diody zasilania/połączenia kontrolera powinny migać na zielono, wskazując, że są połączone.
