Zanim wzbijesz się w powietrze swoim dronem VEX AIR, musisz przygotować zarówno drona, jak i kontroler VEX AIR. Aby wszystko skonfigurować i przygotować do lotu, wykonaj poniższe czynności.

Naładuj baterie i kontroler

Na początek naładuj akumulator drona i kontroler, aby upewnić się, że są zasilane i gotowe do użycia.

Ładowanie baterii

Podłącz akumulator do źródła zasilania za pomocą portu USB-C. Obejrzyj tę animację, aby zobaczyć, jak podłączyć kabel USB-C do akumulatora.

Zaleca się używanie koncentratora ładowania USB z czterema krótkimi kablami USB (AC) w celu jednoczesnego ładowania wszystkich czterech akumulatorów. Za każdym razem, gdy używasz nowego akumulatora, umieść rozładowany akumulator z powrotem w ładowarce, aby zawsze mieć pod ręką naładowane akumulatory. Przeczytaj ten artykuł, aby dowiedzieć się, gdzie w Twoim zestawie znajdują się elementy ładujące.

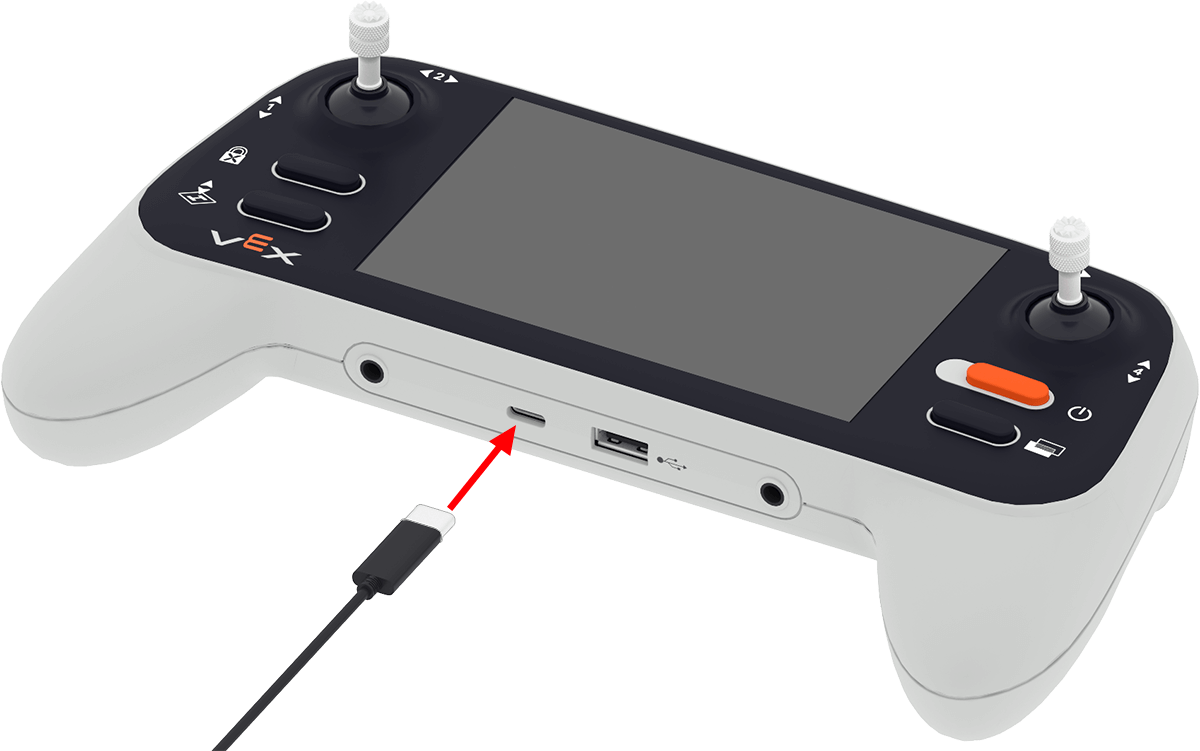

Kabel USB-C należy podłączyć do portu USB-C kontrolera.

Ładowanie kontrolera

Podłącz kontroler do źródła zasilania lub komputera za pomocą kabla USB podłączonego do portu USB-C kontrolera. Podczas ładowania kontrolka będzie migać na czerwono.

Uwaga: Kontroler będzie ładował się szybciej, gdy zostanie podłączony do źródła zasilania. W zestawie znajduje się pojedyncza ładowarka USB i dłuższe kable USB, które umożliwiają ładowanie zarówno baterii, jak i kontrolera za pośrednictwem źródła zasilania. Przeczytaj ten artykuł, aby dowiedzieć się, gdzie w Twoim zestawie znajdują się elementy ładujące.

Zaktualizuj oprogramowanie układowe

Po naładowaniu baterii i kontrolera możesz zaktualizować oprogramowanie sprzętowe, aby mieć pewność, że dron i kontroler będą działać zgodnie z oczekiwaniami.

Kontroler drona VEX AIR widoczny jest po lewej stronie z kablem USB włożonym do portu USB-C, podłączonym do laptopa po prawej stronie.

Aktualizowanie kontrolera

Podłącz kontroler do komputera za pomocą kabla USB. Aby zaktualizować oprogramowanie układowe kontrolera, wykonaj czynności opisane w tym artykule.

Kontroler drona VEX AIR po lewej stronie jest pokazany z końcem USB-A kabla podłączonym do drona VEX AIR po prawej stronie. Koniec kabla USB-C należy podłączyć z tyłu drona.

Aktualizacja drona

Podłącz kontroler do komputera za pomocą kabla USB. Aby zaktualizować oprogramowanie układowe drona, wykonaj czynności opisane w tym artykule.

Zainstaluj baterie

Po naładowaniu akumulatora i zaktualizowaniu oprogramowania sprzętowego możesz włożyć akumulator do drona VEX AIR:

Na schemacie akumulator znajduje się obok Horneta, a strzałka wskazuje, że akumulator należy umieścić w odpowiednim pojemniku. Jeśli przyjrzeć się bliżej, ikona strzałki na baterii powinna być skierowana ku górze, aby podłączenie było prawidłowe.

Włóż baterię do drona strzałką Up skierowaną do góry.

Uwaga: Dron włączy się automatycznie po włożeniu akumulatora.

Zainstaluj joysticki kontrolera

Zainstaluj joysticki, aby łatwiej kontrolować drona podczas lotu:

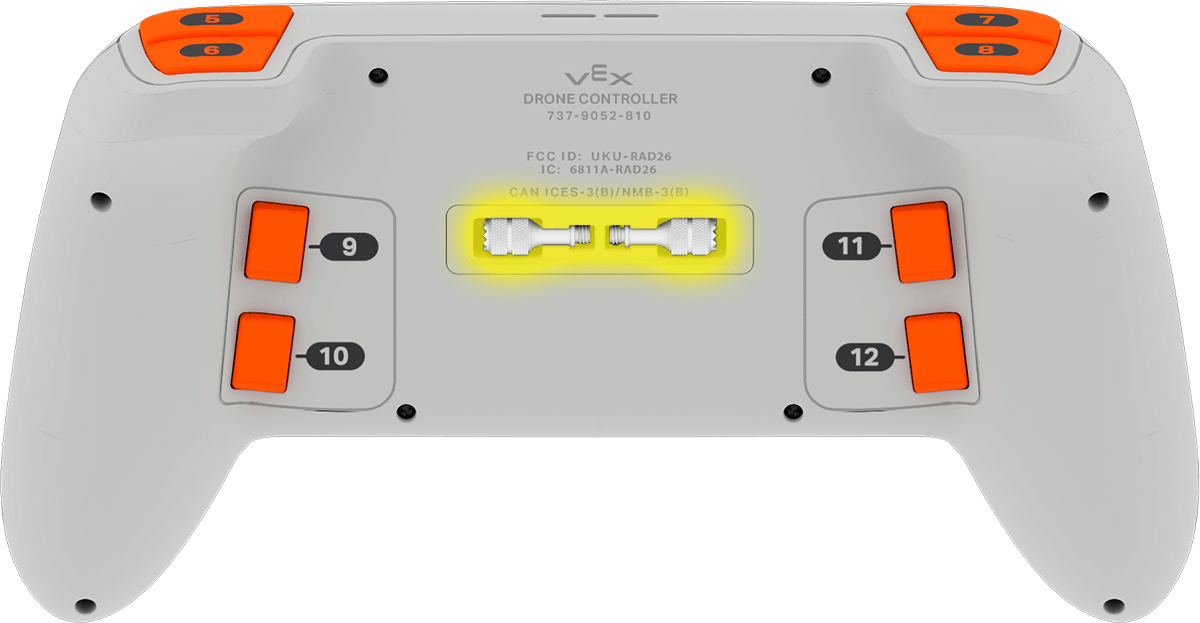

Na zdjęciu tył kontrolera z dwoma joystickami schowanymi w dwóch małych przegródkach. Joysticki są podświetlone, aby wskazać, że przed użyciem należy je zdemontować.

Wyjmij joysticki znajdujące się z tyłu kontrolera.

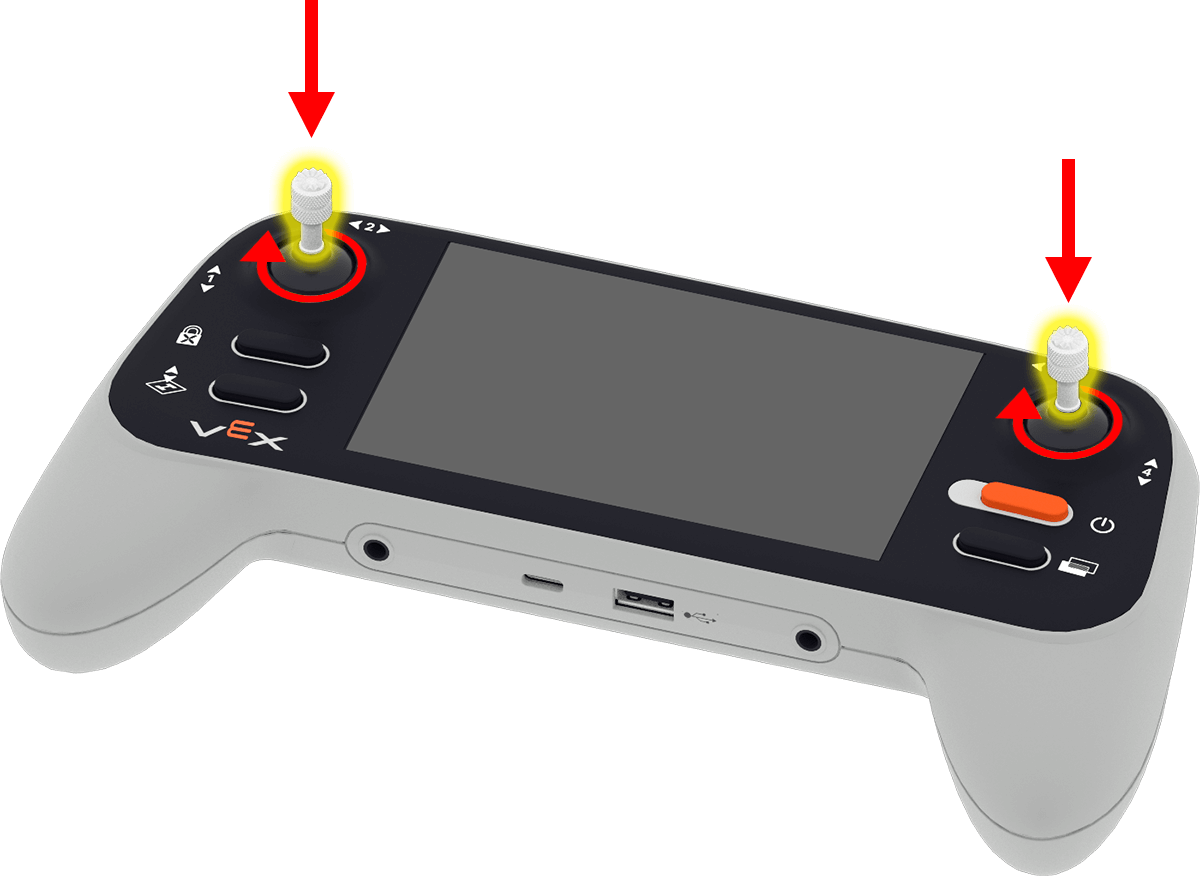

Diagram przedstawia przykręcanie dwóch joysticków do uchwytów znajdujących się z przodu kontrolera. Po każdej stronie ekranu kontrolera znajdują się uchwyty na joysticki. Strzałka wskazuje, że należy je przykręcać zgodnie z ruchem wskazówek zegara.

Przykręć każdy joystick do uchwytu z przodu kontrolera, obracając go zgodnie z ruchem wskazówek zegara.

Sparuj drona i kontroler

Następnie należy sparować kontroler z dronem, aby mogły się one komunikować podczas lotu:

Włącz kontroler, naciskając i przytrzymując przycisk Power aż dioda LED zacznie migać na biało, a następnie zwolnij. Animacja pokazuje ten proces w celu włączenia kontrolera. Po włączeniu kontrolera jego wskaźnik LED zmieni kolor na jeden z dwóch:

Zielony — poziom naładowania baterii kontrolera wynosi ponad 20%.
Czerwony — poziom naładowania baterii kontrolera wynosi 20% lub mniej.

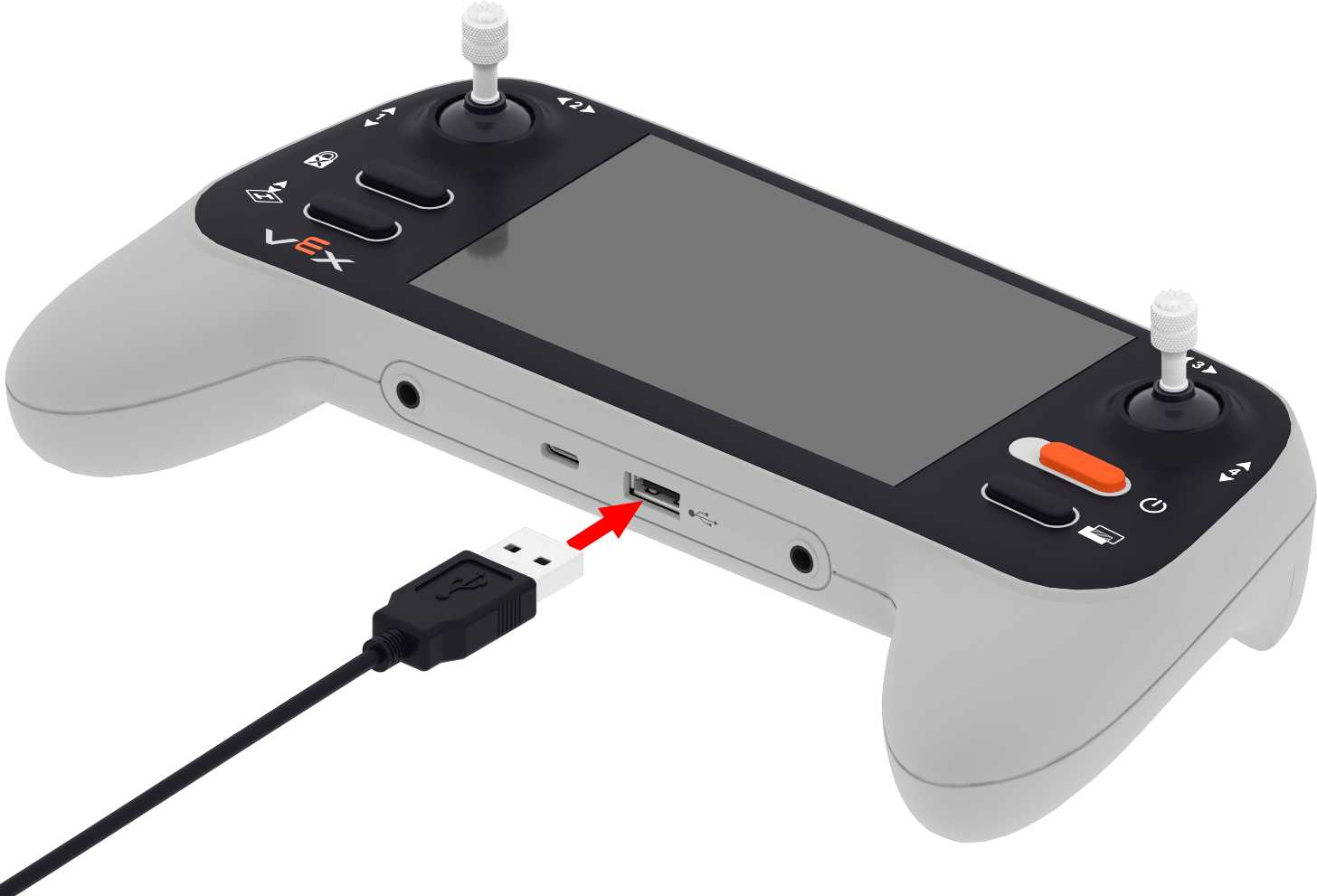

Kabel USB-A należy podłączyć do portu USB-A kontrolera.

Podłącz kabel USB-A do portu USB-A kontrolera.

Drugi koniec kabla należy podłączyć do portu USB-C Horneta.

Podłącz drugi koniec do portu USB-C drona.

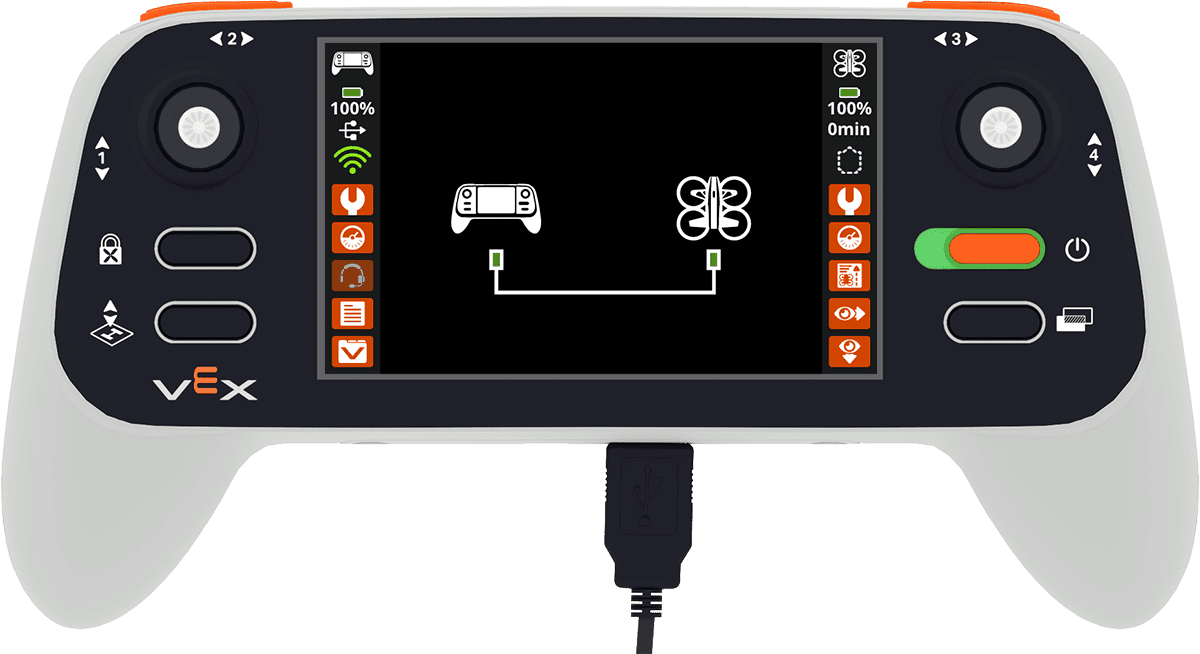

Kontroler pokazany jest jako włączony i z kablem USB-A podłączonym do drona. Na ekranie znajduje się ikona połączenia przewodowego, która przedstawia kabel używany do podłączenia kontrolera do drona.

Gdy kontroler rozpocznie parowanie z dronem, na ekranie na krótko wyświetli się obraz połączenia przewodowego. Ikona USB będzie również wyświetlana po lewej stronie, gdy kontroler będzie podłączony do drona.

Gdy obie diody LED na kontrolerze i dronie zaczną migać, a na ekranie kontrolera pojawi się obraz na żywo z przedniego czujnika wizyjnego drona, oznacza to, że sparowanie obu urządzeń przebiegło pomyślnie. Animacja pokazuje ten proces parowania.

Twój dron VEX AIR jest teraz gotowy do lotu!
