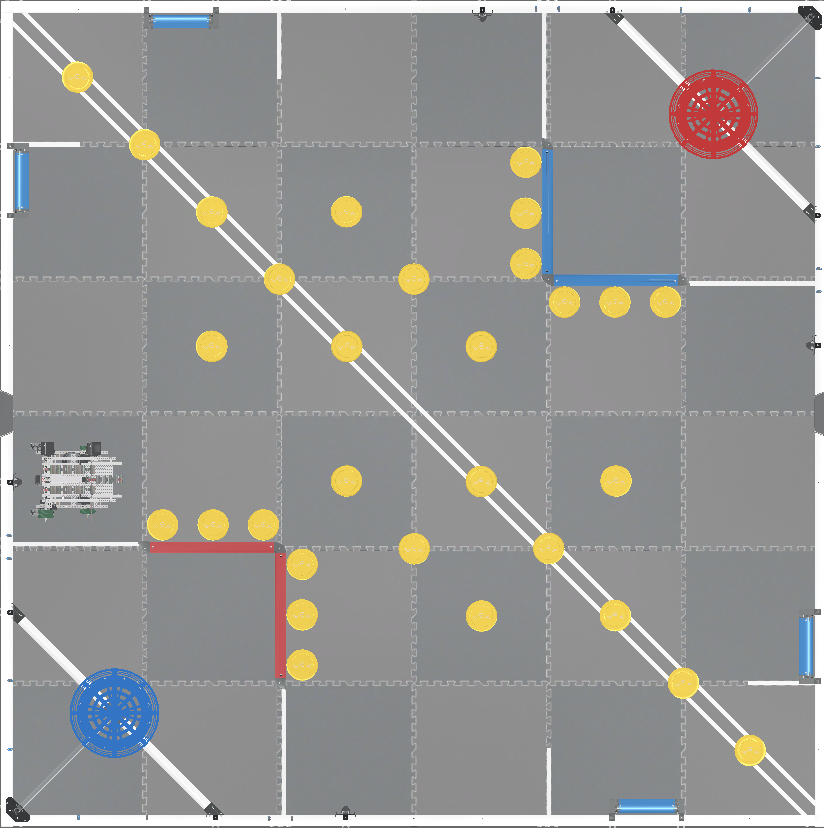

Wirtualne Pole Umiejętności VEX Robotics Competition (VRC) ma takie same wymiary i konfigurację jak Pole do osobistego dopasowania umiejętności. Informacje te mogą być przydatne podczas tworzenia projektów w VRC Virtual Skills.



Wymiary pola


Każda płytka na Polu ma wymiary 600 mm na 600 mm (~24 cale na 24 cale).

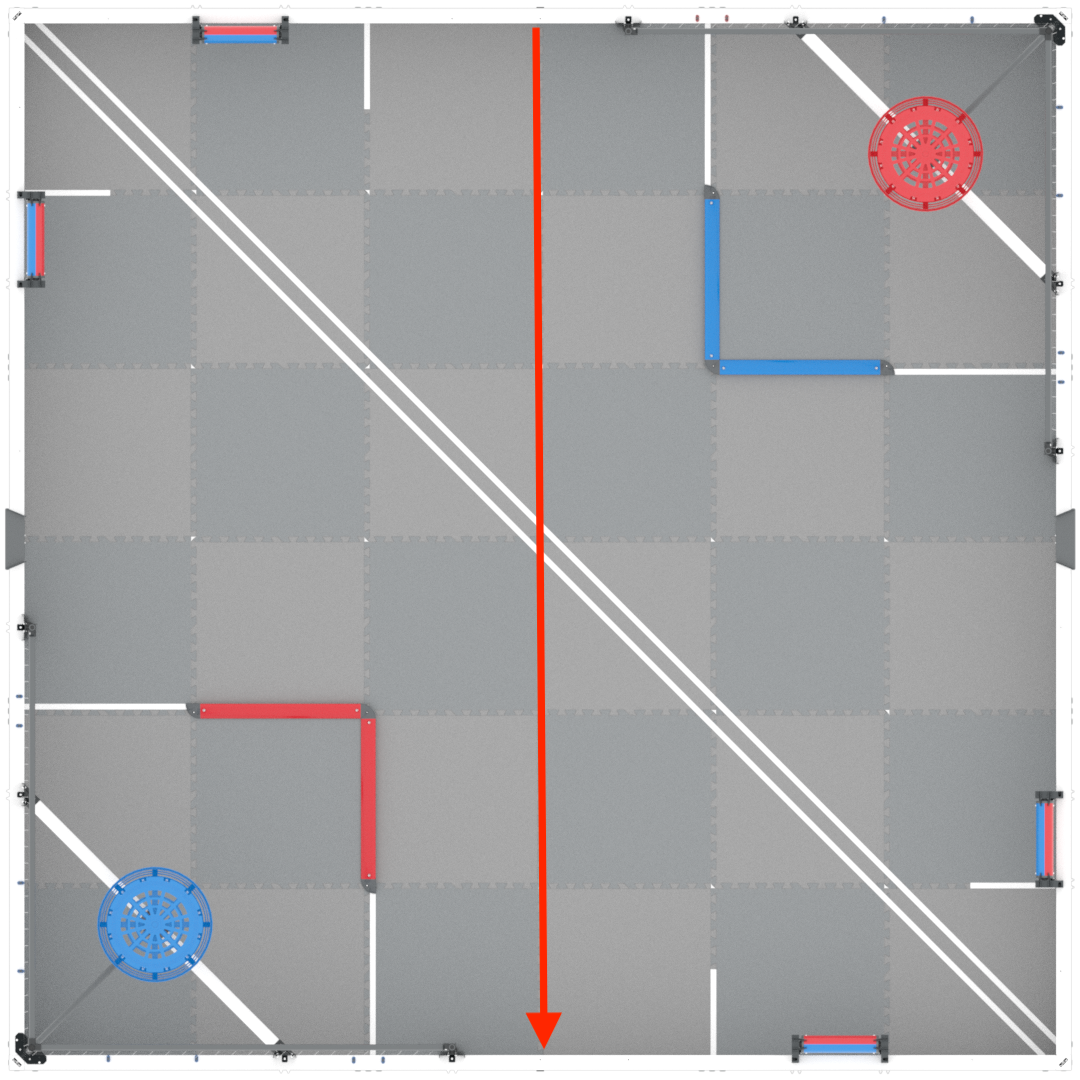

Pole ma długość sześciu pełnych płytek.

W sumie pole ma długość 3,65 m (~12 stóp).

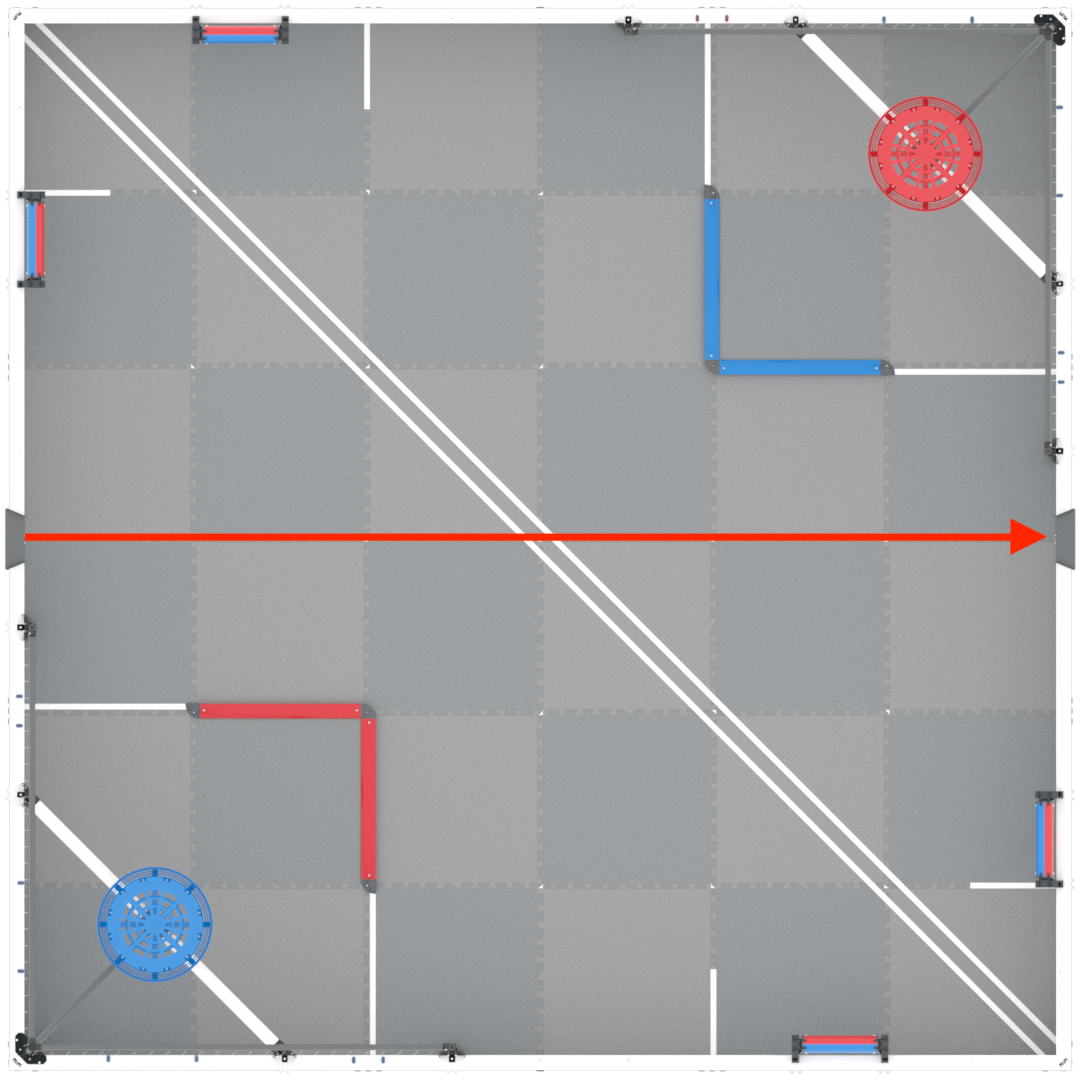

Pole ma szerokość sześciu pełnych płytek.

W sumie pole ma szerokość 3,65 m (~12 stóp).

Uwagi dotyczące pomiaru:

  • Każdy pełny pomiar kafelka zaczyna się i kończy na krawędzi kafelka.
  • Całkowite pomiary pola zaczynają się i kończą na wewnętrznej krawędzi obwodu pola.

Współrzędne terenowe

W VRC Virtual Skills Moby, tegoroczny Hero Bot, jest wyposażony w czujnik GPS, który zgłasza jego położenie i kąt. Czujnik GPS podaje współrzędne (X, Y) środka obrotu Moby na polu w milimetrach lub calach. Można to wykorzystać do zakodowania Moby'ego, aby jechał do określonych lokalizacji i nawigował po wirtualnym polu umiejętności VRC, korzystając z informacji zwrotnych z czujników zamiast ustawionych odległości.

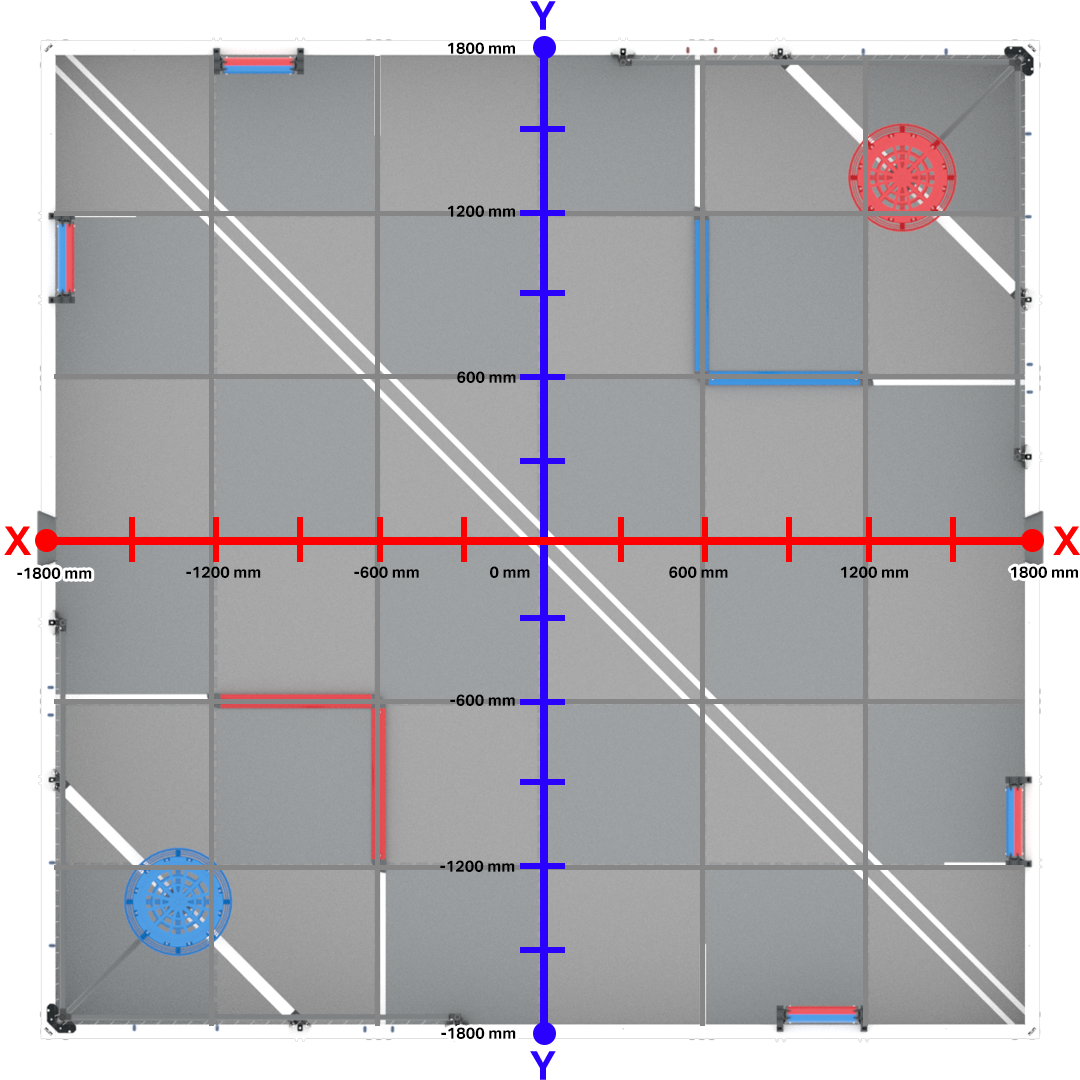

Pole w VRC Virtual Skills waha się od około -1800 mm do 1800 mm dla pozycji X i Y.

Położenie środka lub początek (0,0) znajduje się w Neutralnym celu mobilnym w środku Pola.


Pierścienie, Platformy i Cele Mobilne na wirtualnym polu umiejętności VRC mają ten sam rozmiar i znajdują się w tym samym miejscu, co pole do osobistego meczu umiejętności.

Zapoznaj się z tym artykułem, aby uzyskać więcej informacji na temat lokalizacji elementów gry w wirtualnym polu umiejętności VRC.


Więcej informacji o poszczególnych elementach gry znajdziesz w instrukcji gry VRC.
