Budowanie z grupami silników VEX V5

Budując niestandardowego robota VEX V5, czasami potrzebujesz po prostu większej mocy. Prostym sposobem na osiągnięcie tego jest dodanie kolejnego silnika. Te dwa silniki współpracujące nazywane są grupą silników.


Jak grupy motoryczne są ze sobą mechanicznie powiązane

Aby dwa silniki mogły ze sobą współpracować, muszą być w jakiś sposób połączone mechanicznie.

Niektóre metody mechanicznego łączenia silników obejmują:

Ilustracja różnych mechanizmów stosowanych w produktach V5, prezentująca ich konstrukcję i funkcjonalność, w tym koła zębate i dźwignie, istotne z punktu widzenia opisu kategorii V5.

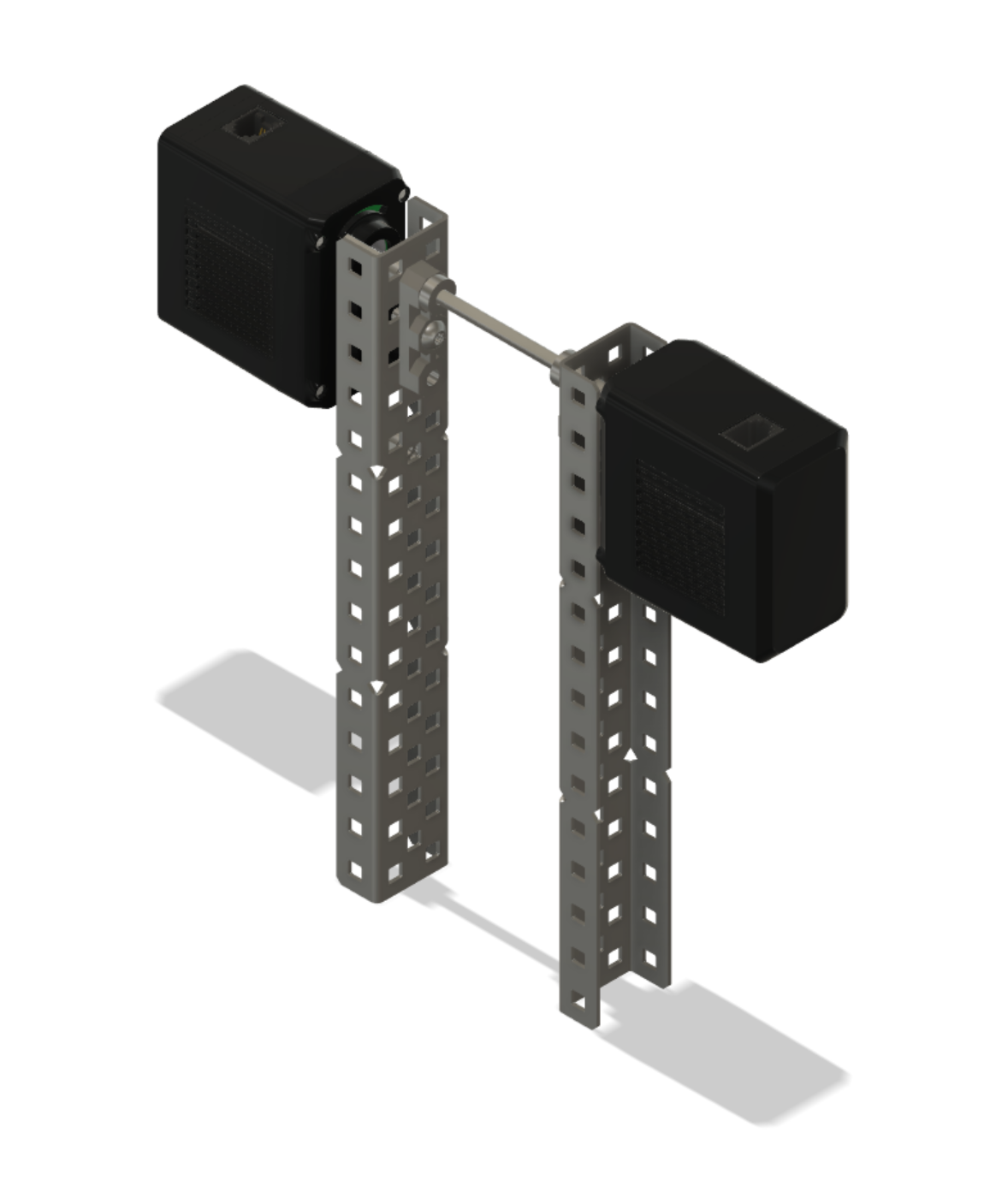

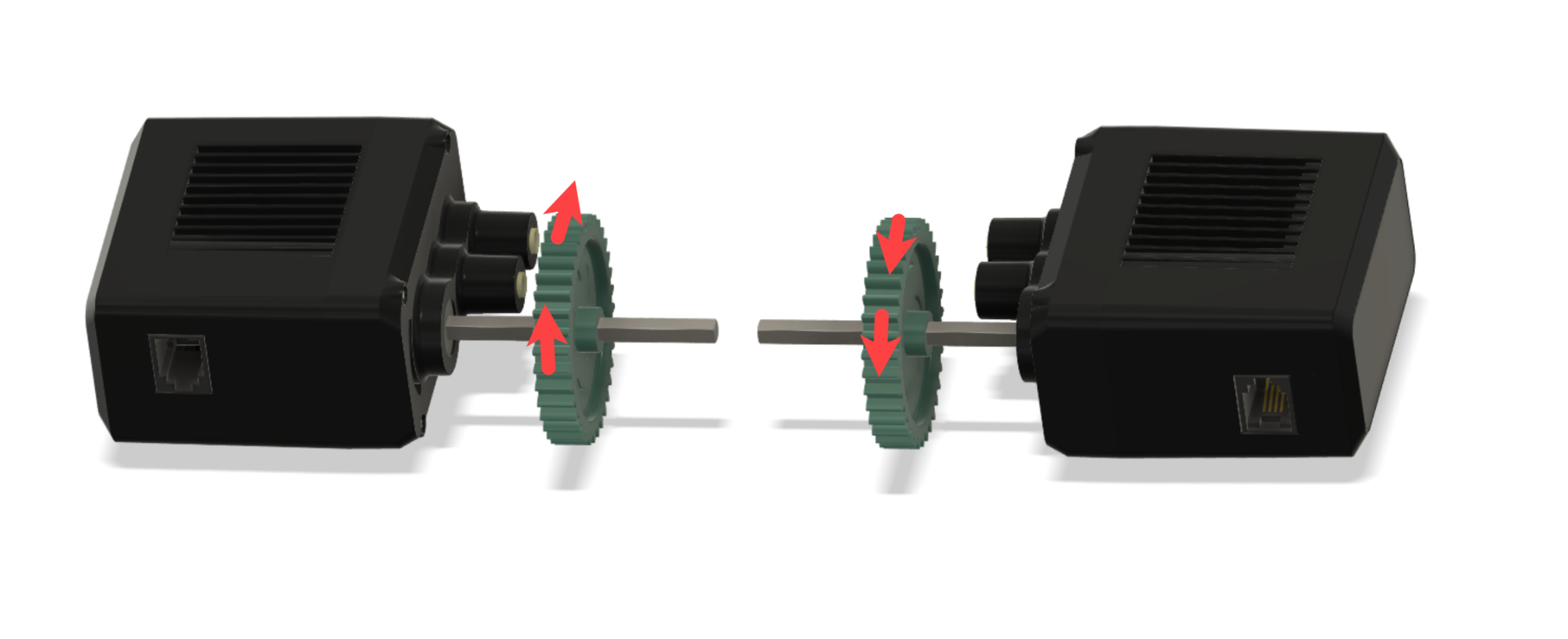

Obydwa silniki mają ten sam wał napędowy.

Schemat ilustrujący mechanizmy urządzeń kategorii V5, prezentujący różne komponenty i ich funkcje, z oznaczonymi częściami w celu ułatwienia zrozumienia.

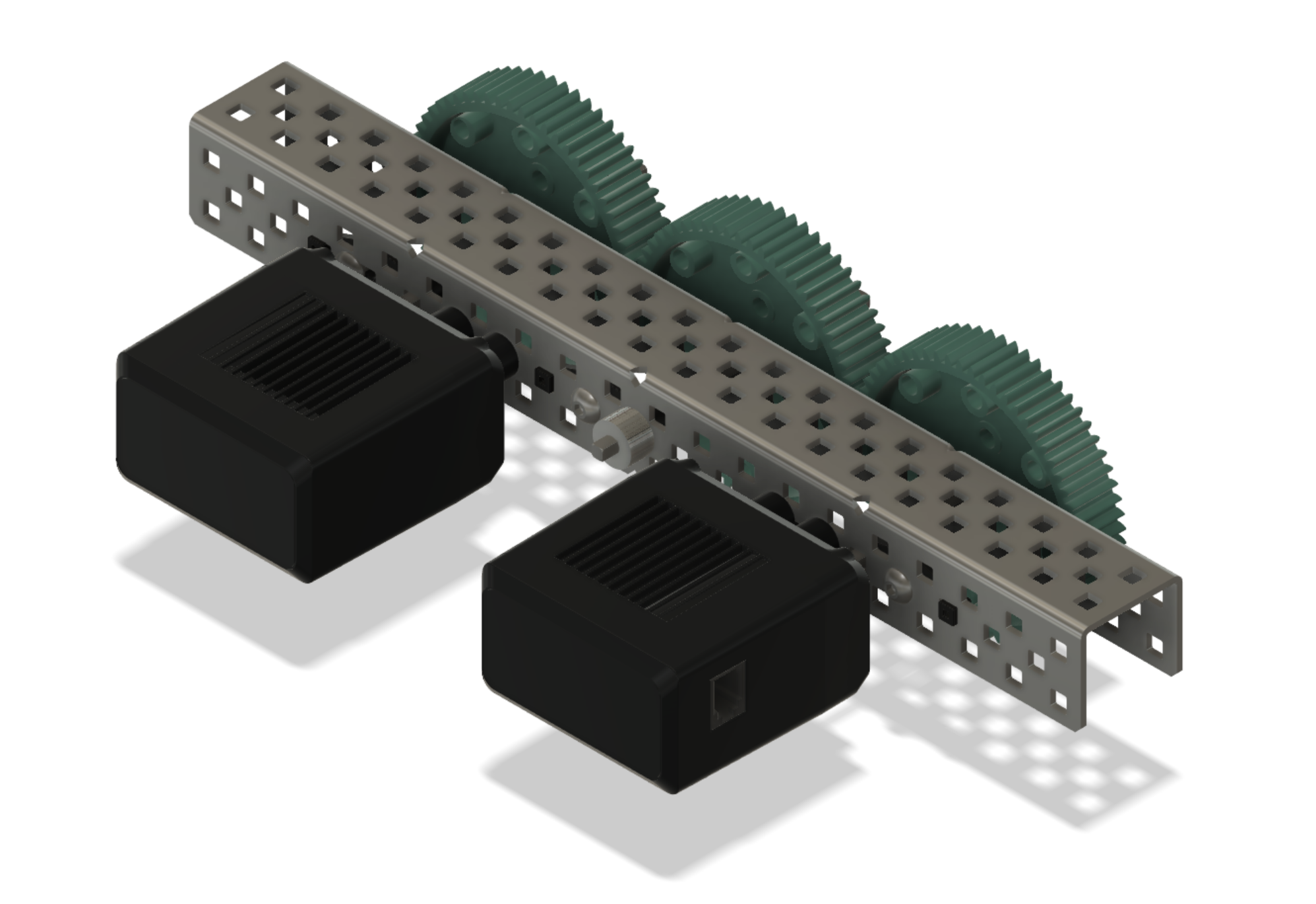

Obydwa silniki mają ten sam zestaw przekładni.

Schemat ilustrujący różne mechanizmy kategorii V5, zawierający opisane komponenty i ich funkcje, co pozwala na lepsze zrozumienie systemu.

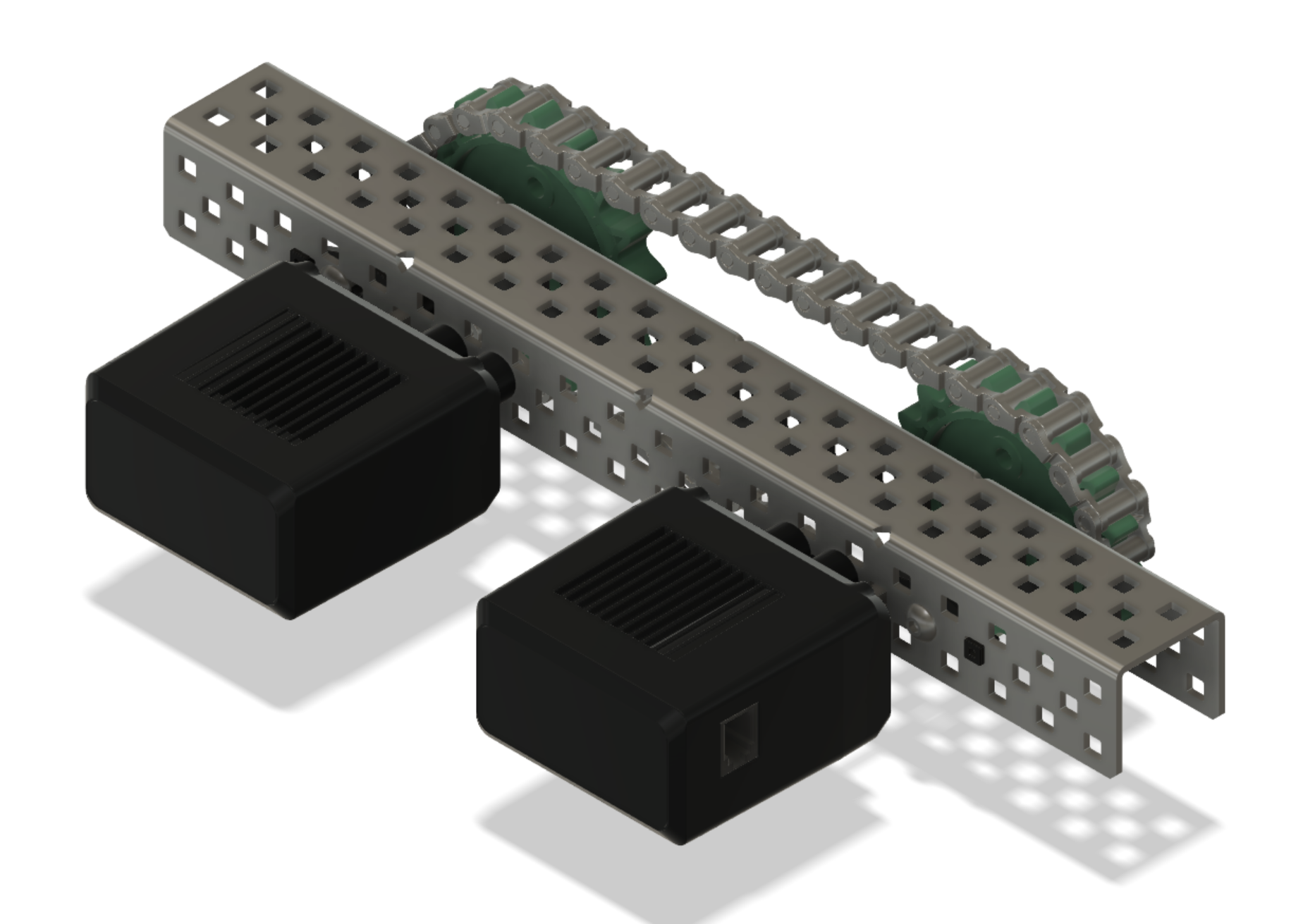

Obydwa silniki mają ten sam układ łańcucha i zębatki.

Schemat ilustrujący mechanizmy działania komponentów kategorii V5, prezentujący najważniejsze cechy i funkcje.

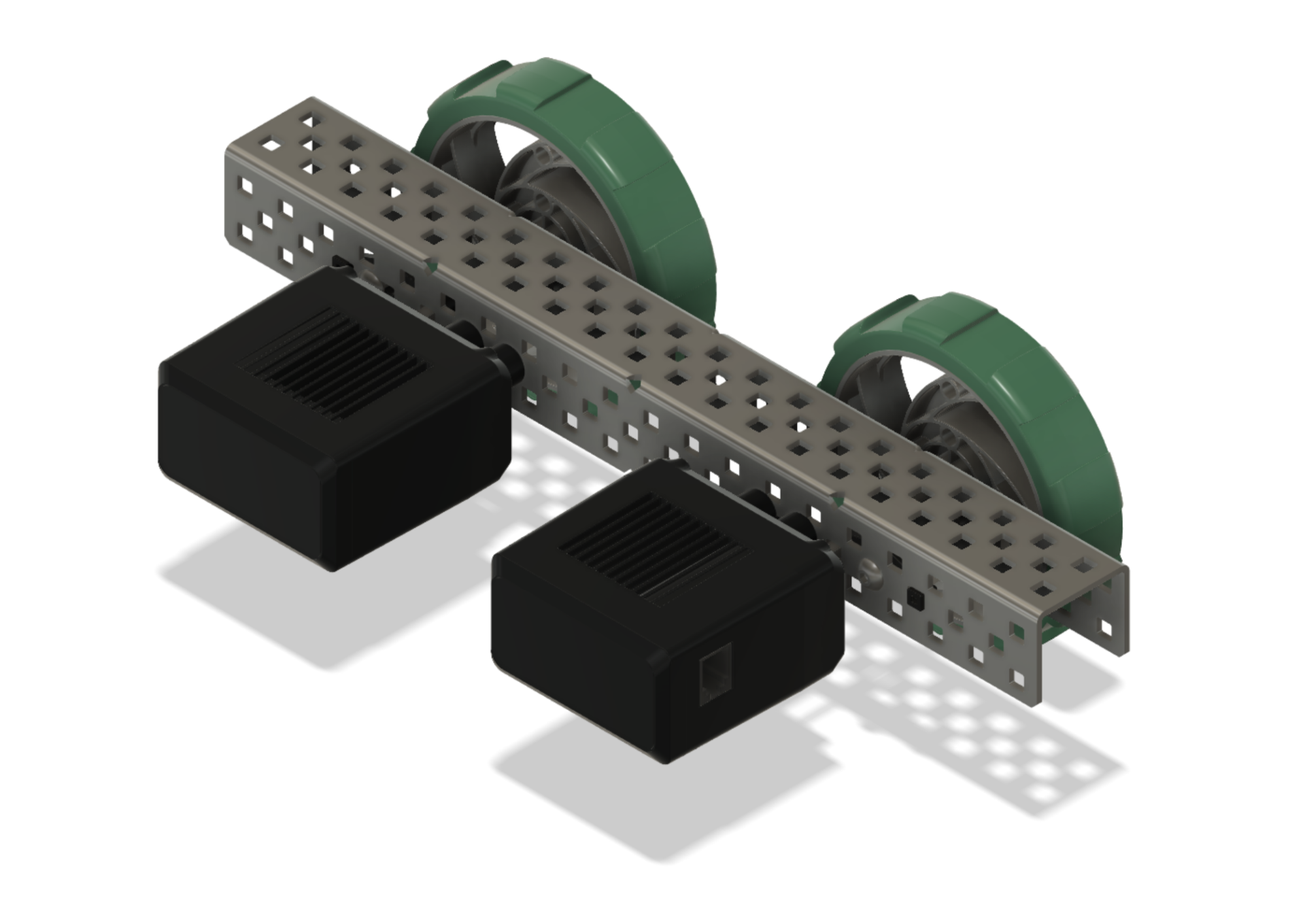

Obydwa silniki mają koła po tej samej stronie układu napędowego.


Znaczenie kierunku wirowania silnika

Kiedy dwa silniki współpracują ze sobą, bardzo ważne jest, aby kierunek obrotu każdego silnika nie kolidował ze sobą. Wzajemna orientacja silników określi, w jakim kierunku każdy będzie musiał się obracać. Typowe ramię robota z dwoma silnikami współpracującymi w celu uniesienia ramienia jest przykładem tego, jak to działa.

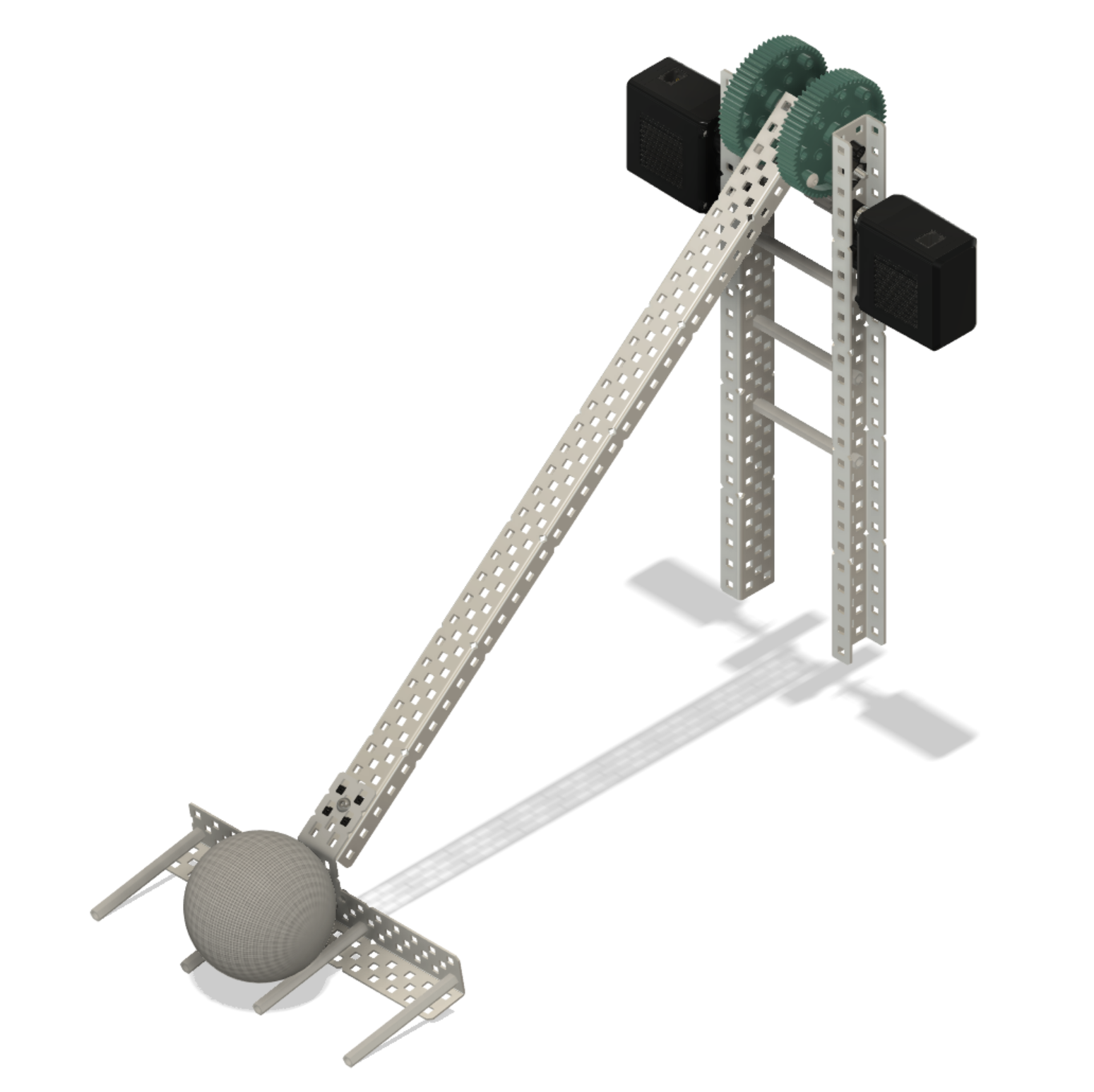

Schemat ilustrujący różne mechanizmy kategorii V5, prezentujący komponenty i ich funkcje w przejrzystym i uporządkowanym układzie.

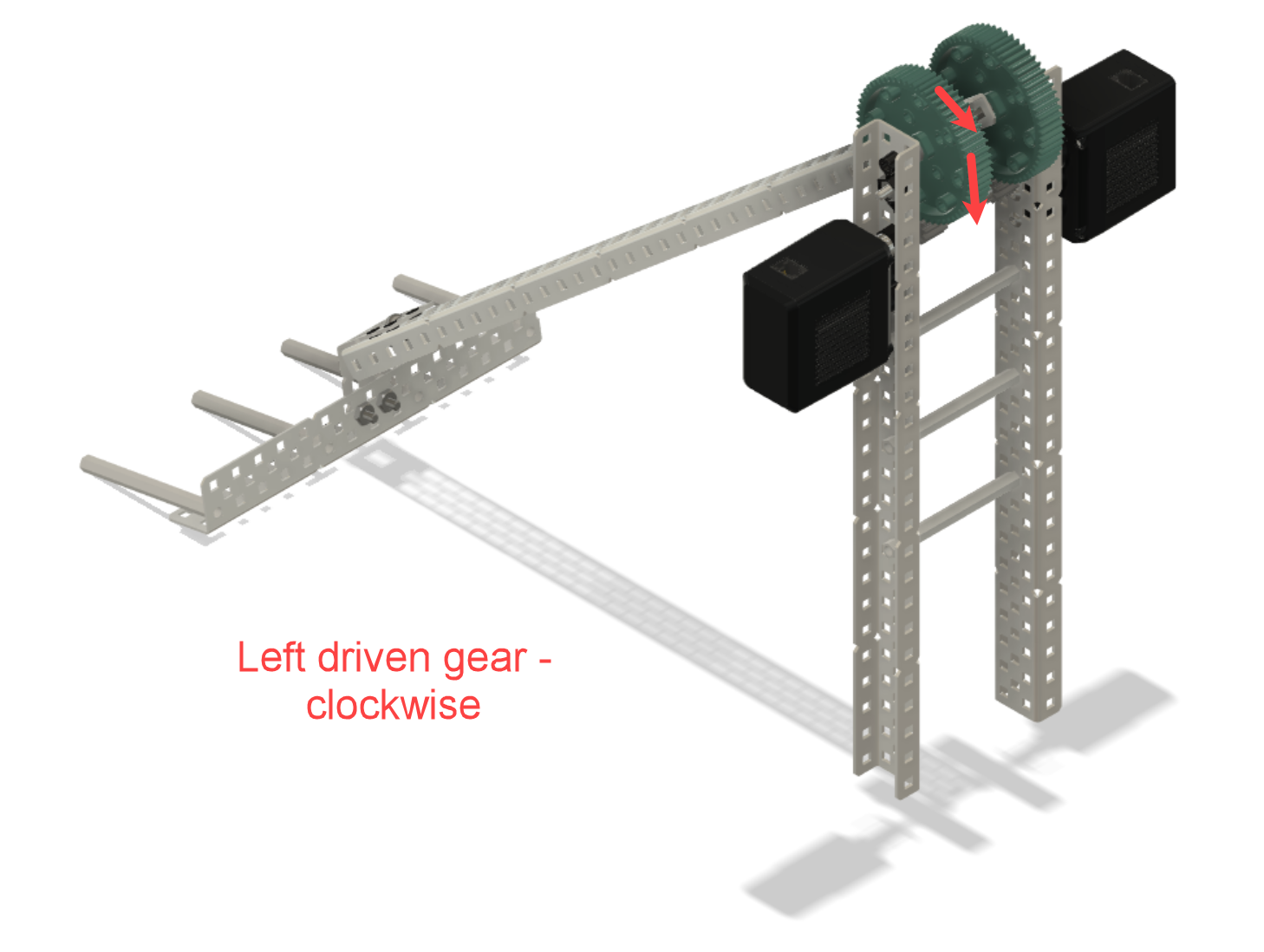

W takim przypadku napędzane koło zębate przymocowane po prawej stronie ramienia będzie musiało obracać się w kierunku przeciwnym do ruchu wskazówek zegara, aby ramię mogło się podnieść. Ponieważ koło napędowe musi obracać się w kierunku przeciwnym do koła napędzanego na ramieniu, prawy silnik ramienia będzie musiał obracać mniejsze koło zębate w kierunku zgodnym z ruchem wskazówek zegara.

Schemat ilustrujący różne mechanizmy kategorii V5, prezentujący komponenty i ich funkcje w przejrzystym i uporządkowanym układzie.

Jednakże po lewej stronie ramienia napędzane koło zębate będzie musiało obracać się w przeciwnym kierunku lub zgodnie z ruchem wskazówek zegara. Oznacza to również, że lewy silnik będzie musiał obracać się w kierunku przeciwnym do ruchu wskazówek zegara.

Ilustracja mechanizmów V5 prezentująca różne komponenty i ich funkcje, podkreślająca projekt i strukturę istotne dla opisu kategorii V5.

Ogólną zasadą jest, że jeśli dwa silniki w grupie silników są zwrócone ku sobie, jak w przypadku zastosowania z ramieniem powyżej, obrót jednego silnika w grupie silników będzie musiał zostać odwrócony, aby silniki nie walczyły ze sobą.

Schemat ilustrujący różne mechanizmy w kategorii V5, prezentujący komponenty i ich funkcje w przejrzystym i uporządkowanym układzie.

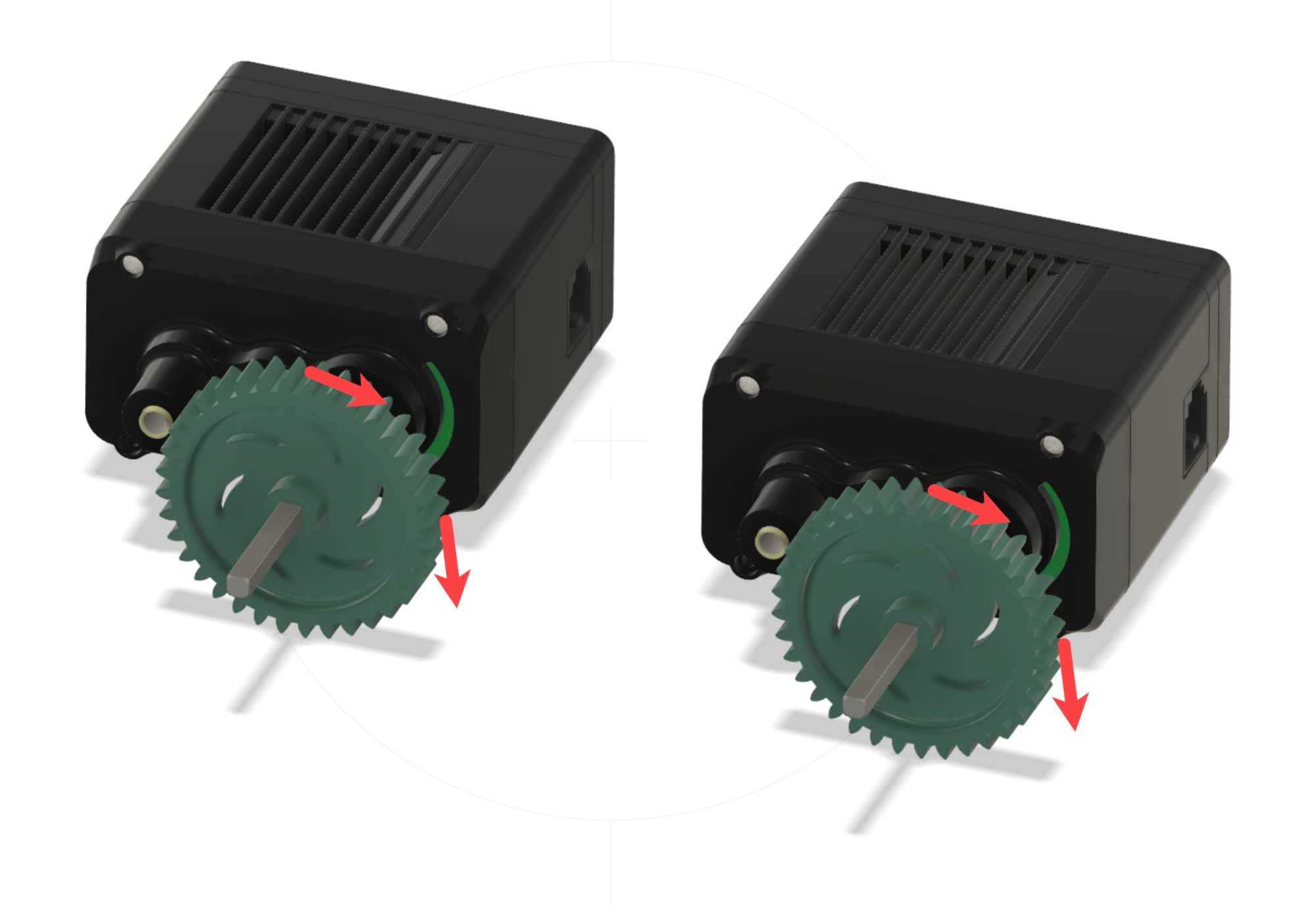

Jeśli silniki są zwrócone w tym samym kierunku, oba silniki w grupie silników będą musiały obracać się w tym samym kierunku.

Schemat ilustrujący różne mechanizmy związane z kategorią V5, prezentujący komponenty i ich funkcje w przejrzystym i uporządkowanym układzie.

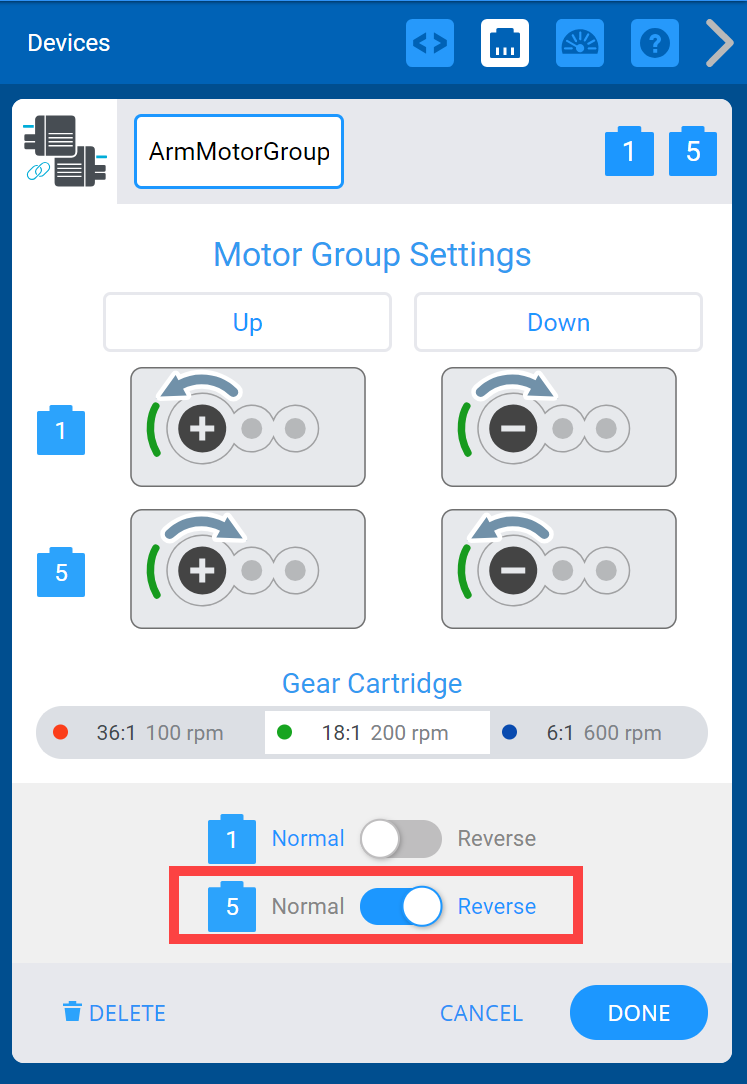

Używając VEXcode V5, bardzo łatwo jest odwrócić silnik w obrębie grupy silników. Można to zrobić podczas dodawania grupy silników jako urządzenia.
Aby uzyskać więcej informacji na temat konfigurowania grupy silników w VEXcode V5, zapoznaj się z tym artykułem w bibliotece VEX.


Zastosowania, w których pomocne będą grupy motoryczne

Zasady przewagi mechanicznej mówią nam zawsze, gdy:

  • Trzeba podnieść większy ciężar.
  • Trzeba pokonać większy dystans.
  • Potrzebna jest większa prędkość.
  • Będzie potrzebna większa siła.

Zasady te można zaobserwować w przypadku ramion robotów i układów napędowych.

Ramiona robota

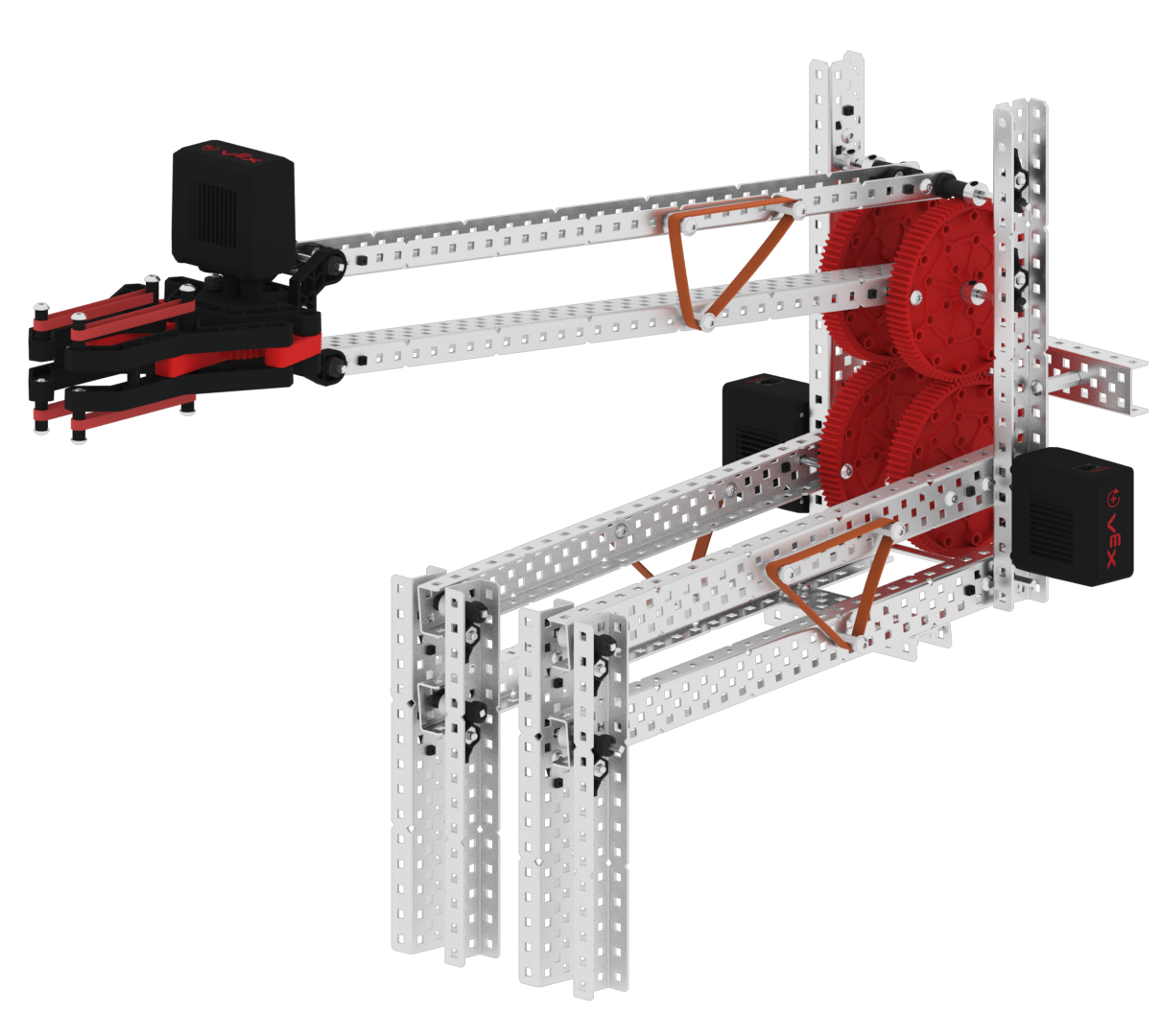

Schemat ilustrujący różne mechanizmy urządzeń kategorii V5, prezentujący komponenty i ich funkcje w przejrzystym i uporządkowanym układzie.Schemat ilustrujący różne mechanizmy kategorii V5, prezentujący komponenty i ich funkcje w czytelnej, opisanej formie.

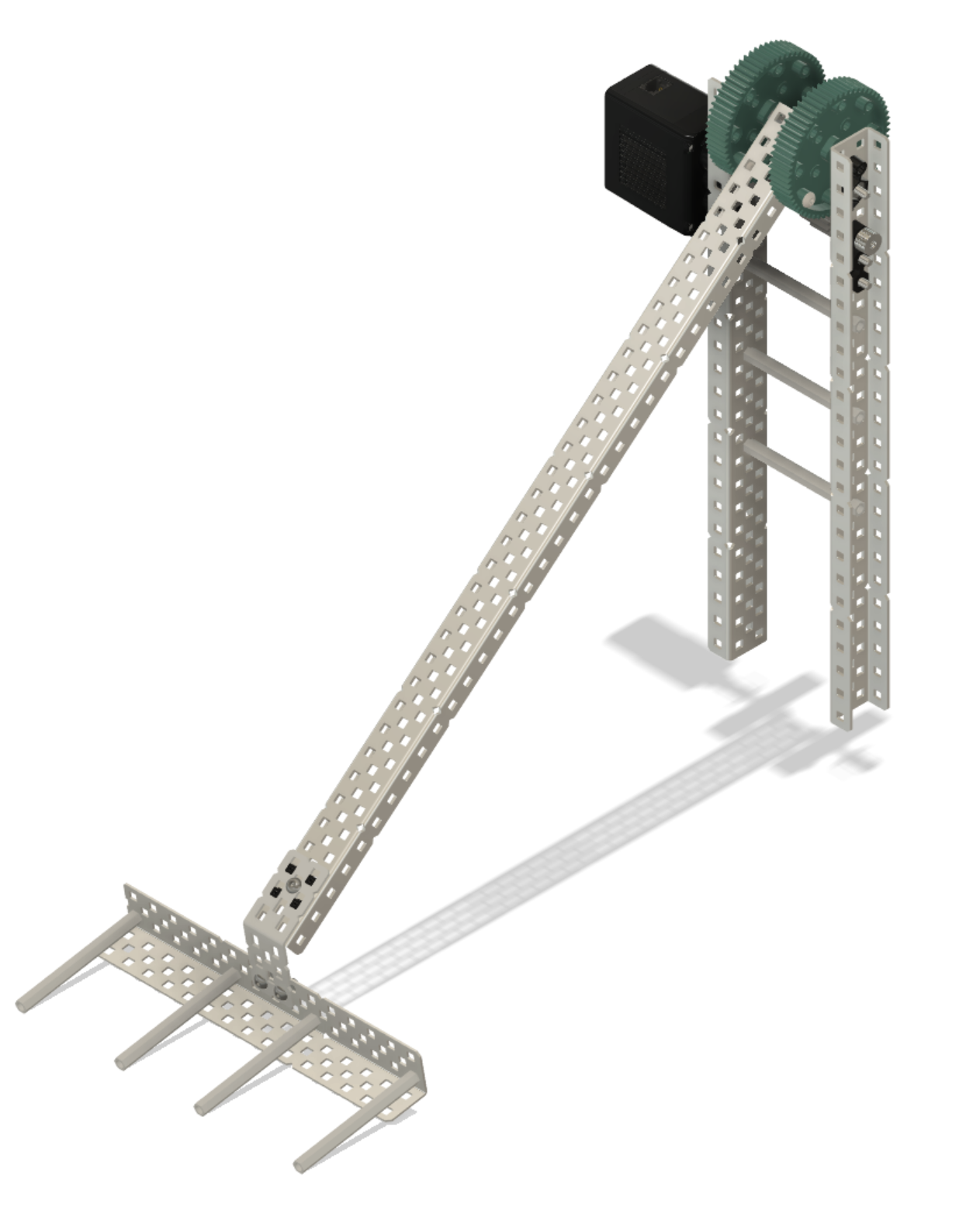

Pojedyncze ramię wahadłowe może być w stanie podnosić lekkie przedmioty za pomocą jednego silnika. Jeśli jednak ramię musi podnieść ciężki przedmiot, niezbędny może być drugi silnik.

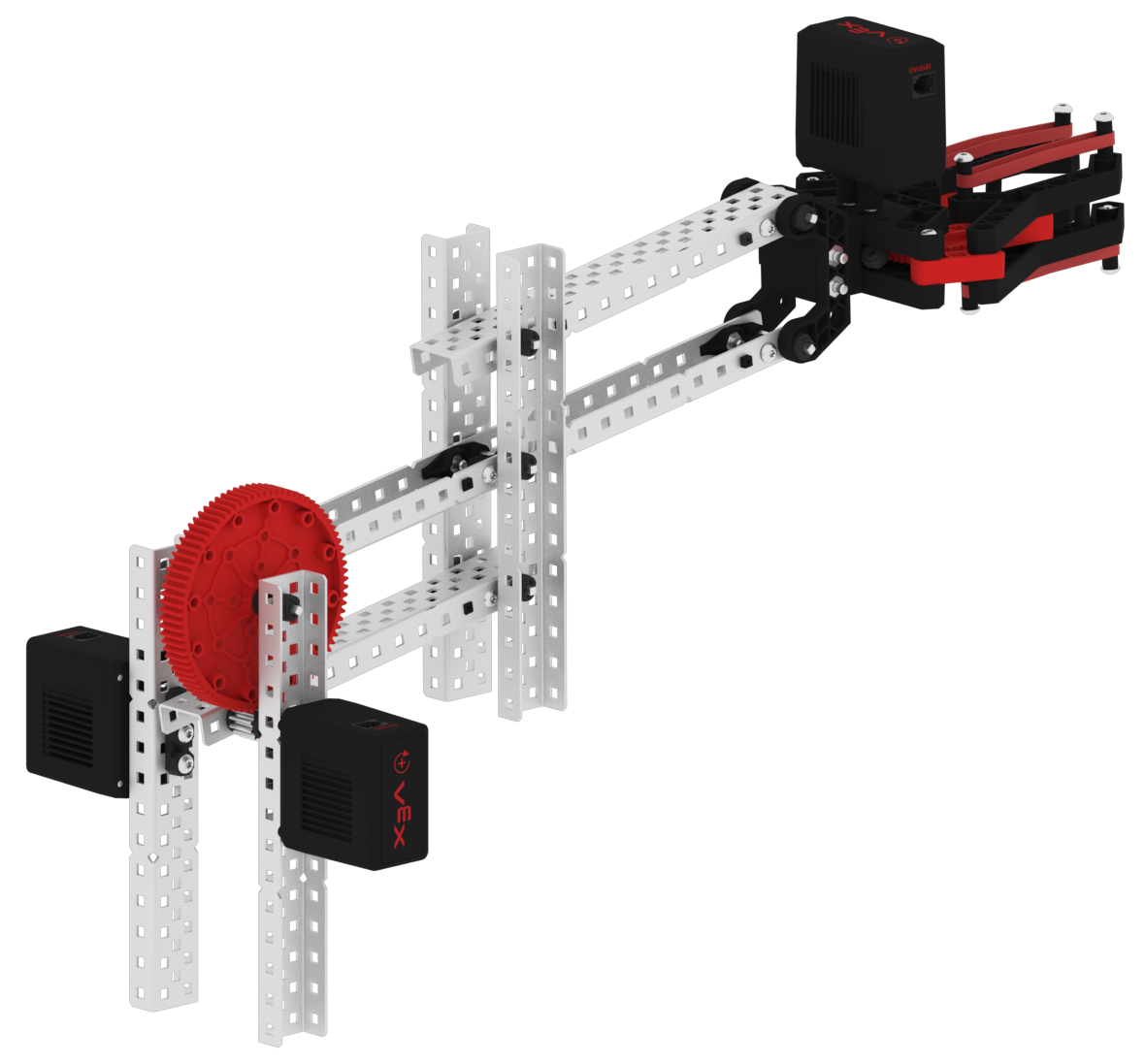

Schemat ilustrujący różne mechanizmy kategorii V5, prezentujący różne komponenty i ich funkcje w przejrzystym i uporządkowanym układzie.Schemat ilustrujący różne mechanizmy kategorii V5, ukazujący ich komponenty i interakcje, z oznaczonymi częściami w celu ułatwienia zrozumienia.

Projektując zaawansowane ramiona, takie jak sześcioprętowe lub czteroprętowe z podwójnym biegiem wstecznym, wymagane będą dwa silniki. Dzieje się tak, ponieważ ramiona te są w stanie podnosić przedmioty wyżej i szybciej.

Układy napędowe

Schemat ilustrujący mechanizmy V5, prezentujący różne komponenty i ich interakcje w systemie, istotne z punktu widzenia opisu kategorii V5.

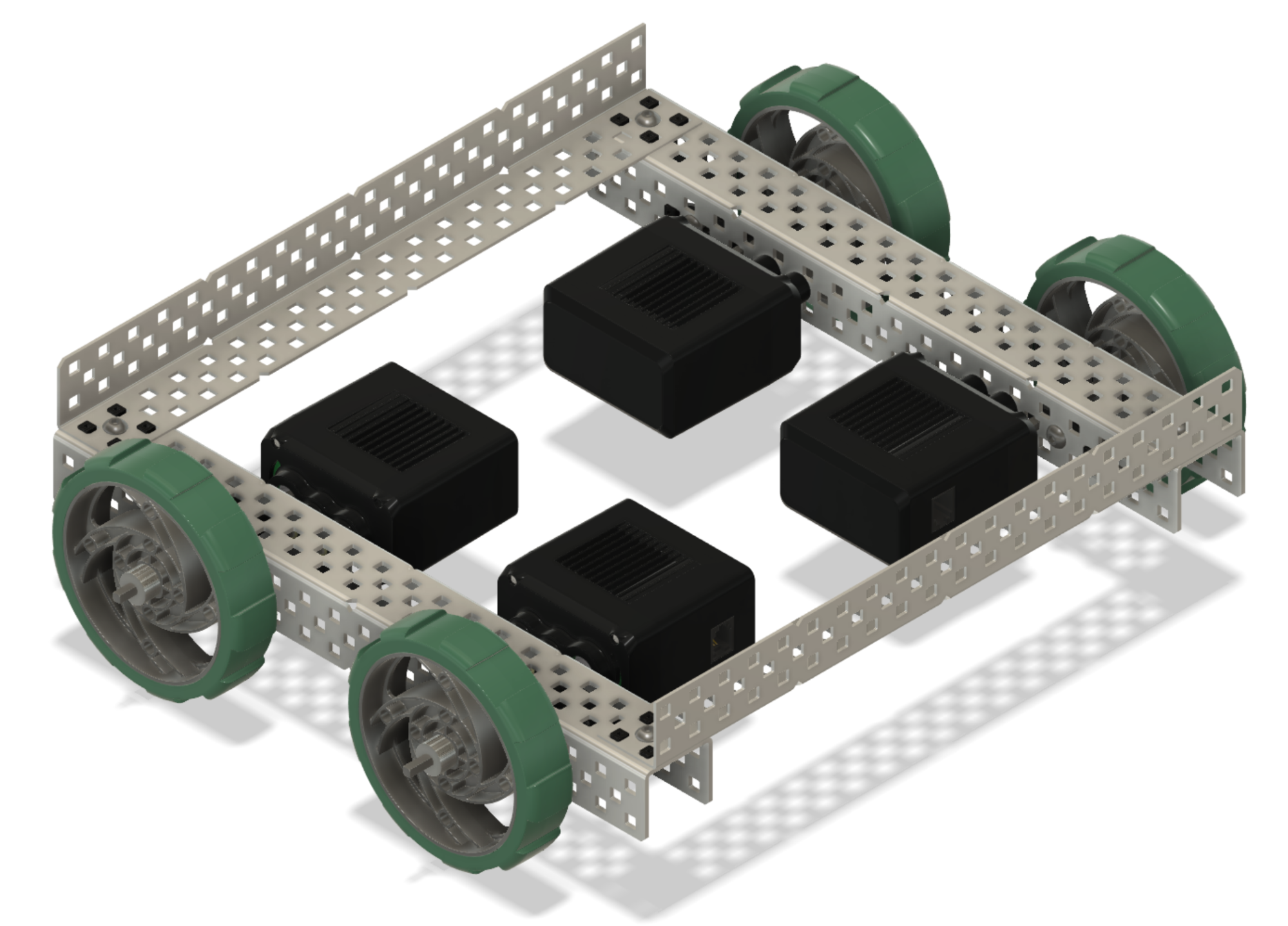

Projektując układ napędowy, możesz chcieć jechać szybciej, wspinać się bardziej stromo lub wywierać większy nacisk za pomocą robota. Umożliwi to czterosilnikowy układ napędowy.

Schemat ilustrujący różne mechanizmy produktów kategorii V5, zawierający opisane komponenty i ich funkcje, ułatwiający zrozumienie konstrukcji i działania produktu.

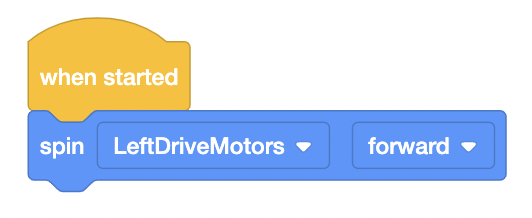

VEXcode V5 ma urządzenie DRIVETRAIN z 4 silnikami, które umożliwia zaprogramowanie układu napędowego.
Aby uzyskać więcej informacji na temat konfiguracji układu napędowego z 4 silnikami, zapoznaj się z tym artykułem z biblioteki VEX.

Jednakże 4-silnikowy układ napędowy ogranicza obroty robota do skrętów obrotowych. Jeśli nawigacja robota wymaga różnych zwrotów, grupy silników mogą na to pozwolić.


Używanie grup silników dla różnych typów skrętów

Robot o sterowaniu burtowym to robot, który obraca się poprzez regulację prędkości i kierunku kół napędowych po obu stronach robota. Rodzaje zakrętów to:

Ilustracja mechanizmów V5 prezentująca różne komponenty i ich funkcje, istotne w kontekście opisu kategorii V5.Schemat ilustrujący różne mechanizmy w kategorii V5, prezentujący komponenty i ich interakcje w celu lepszego zrozumienia funkcjonalności.

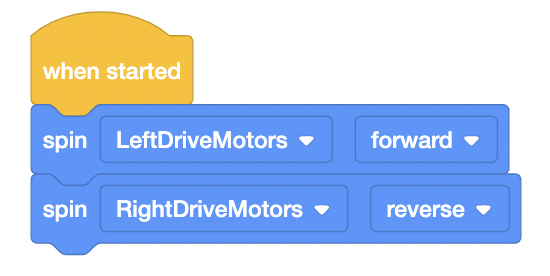

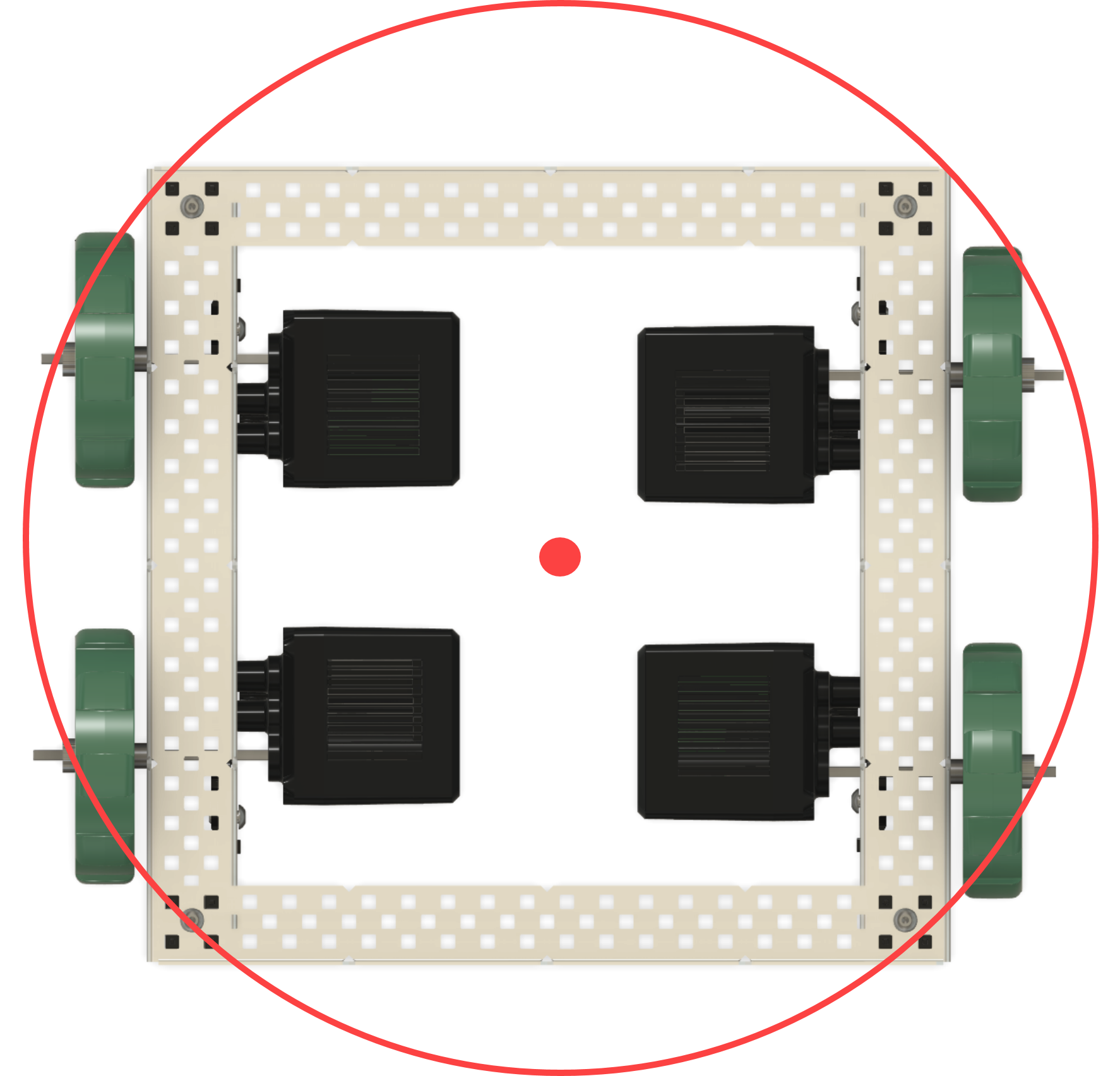

Obroty obrotowe: ten typ skrętu obraca się w punkcie środkowym pomiędzy kołami napędowymi. Dzieje się tak, gdy koło/koła napędowe po jednej stronie robota poruszają się w odwrotnym kierunku w stosunku do koła/koł napędowych po drugiej stronie robota. Ten rodzaj skrętu jest pomocny, gdy robot musi skręcić w miejscu.

Ilustracja mechanizmów V5 przedstawiająca różne komponenty i ich funkcje, podkreślająca cechy konstrukcyjne i montażowe istotne dla systemów robotyki V5.Schemat ilustrujący różne mechanizmy kategorii V5, prezentujący różne komponenty i ich funkcje w przejrzystym i uporządkowanym układzie.

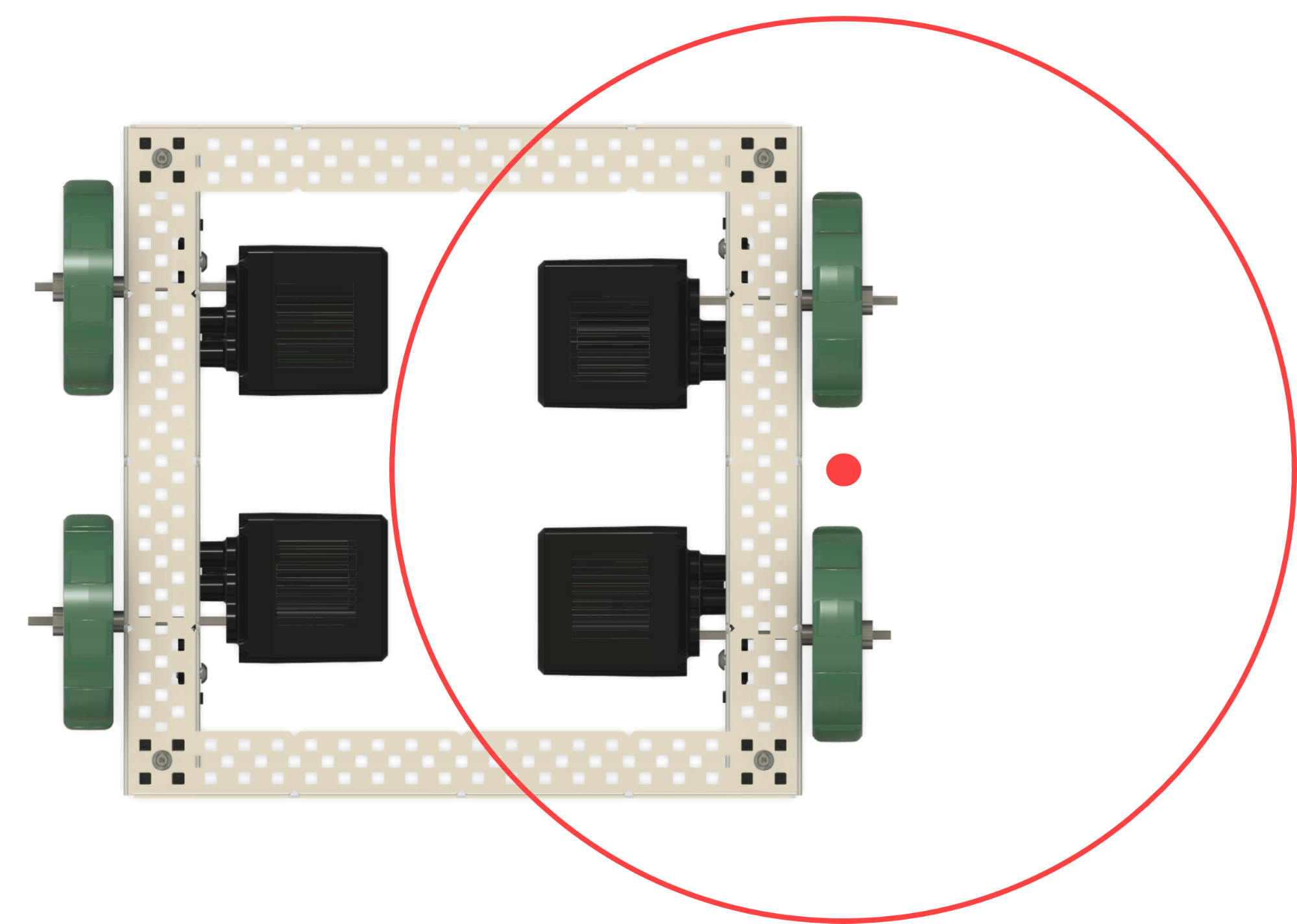

Przeciągnij zakręty: ten typ zakrętu ma punkt obrotu z boku robota. Dzieje się tak, gdy koło/koła napędowe po jednej stronie robota poruszają się do przodu lub do tyłu, a koło/koła napędowe po drugiej stronie robota nie poruszają się. Ten rodzaj tury może być pomocny podczas ustawiania się w kolejce z elementem gry.

Schemat ilustrujący różne mechanizmy kategorii V5, zawierający opisane komponenty i ich funkcje, mający na celu ułatwienie zrozumienia działania systemu.Schemat ilustrujący różne mechanizmy kategorii V5, pokazujący komponenty i ich funkcje w czytelnej i opisanej formie.

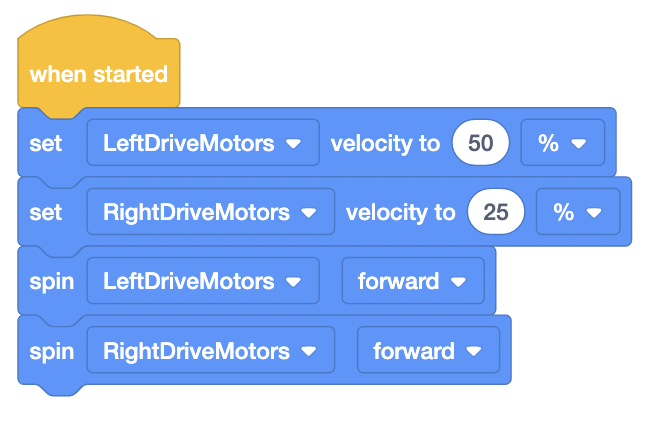

Zakręty łukowe: punkt obrotu tego typu znajduje się na zewnątrz układu napędowego robota. Dzieje się tak, gdy koło/koła napędowe po jednej stronie robota obracają się z większą lub mniejszą prędkością niż koło/koła napędowe po drugiej stronie robota. Ten rodzaj skrętu pozwala na skrócenie dystansu podczas omijania przeszkód.
