Korzystanie z Moich bloków w VEXcode VR – Biblioteka VEX

Moje bloki to jedna z kategorii bloków w VEXcode VR. Niektóre inne kategorie obejmują magnes, wygląd, wykrywanie i zmienne. Moje bloki służą do tworzenia sekwencji bloków, których można używać wielokrotnie w całym projekcie.

Jak zrobić blok

Kategoria Moje bloki wybrana w palecie Bloki

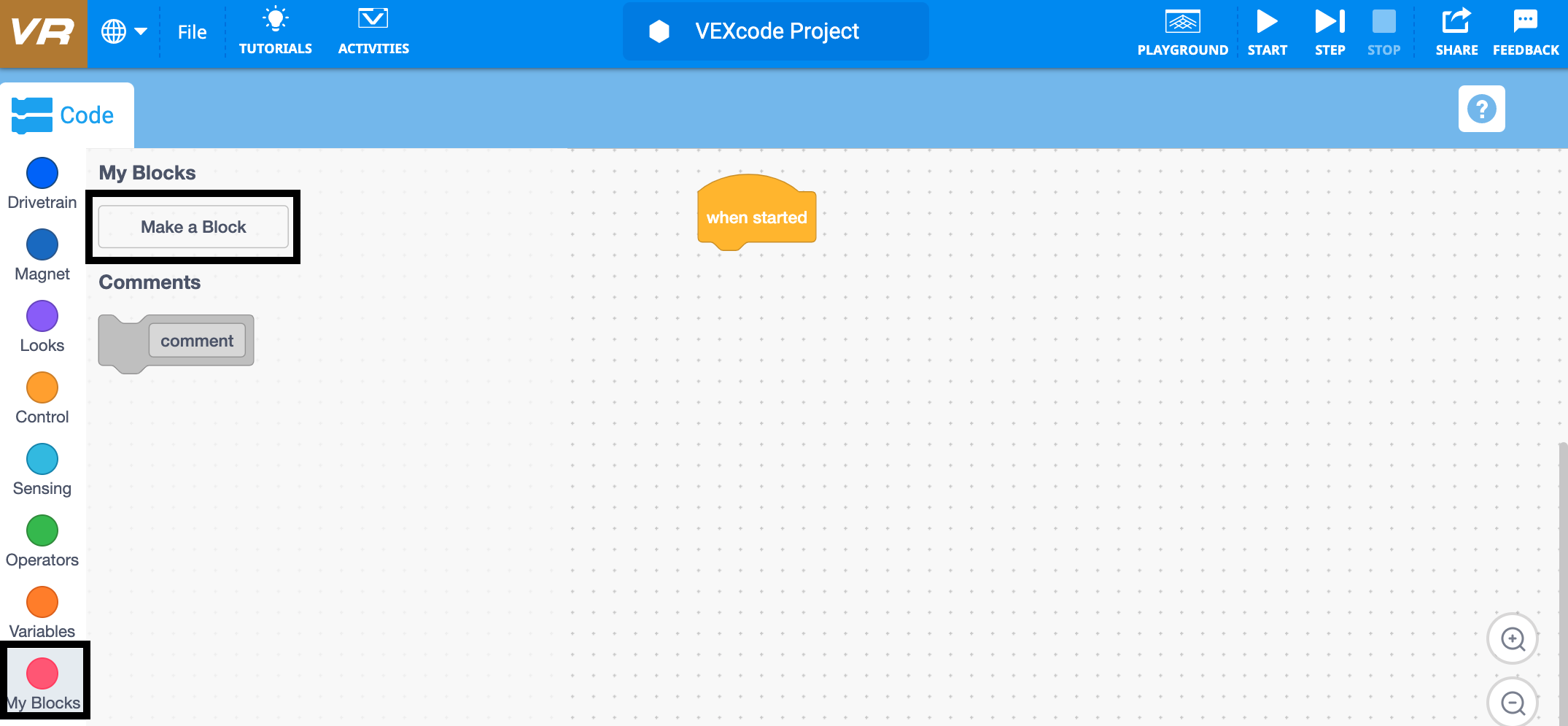

Wybierz „Utwórz blok” z kategorii Moje bloki.

Mój stos bloków pokazujący niestandardowe wywołanie bloku w projekcie VEXcode VR

Zmień nazwę bloku, wpisując w polu „Nazwa bloku”, a następnie wybierz „OK”.

Jak dostosować blok

Dodaj dane wejściowe (liczba)

Przestrzeń robocza VEXcode VR z definicją My Block i niestandardowym blokiem dodanym do stosu projektu

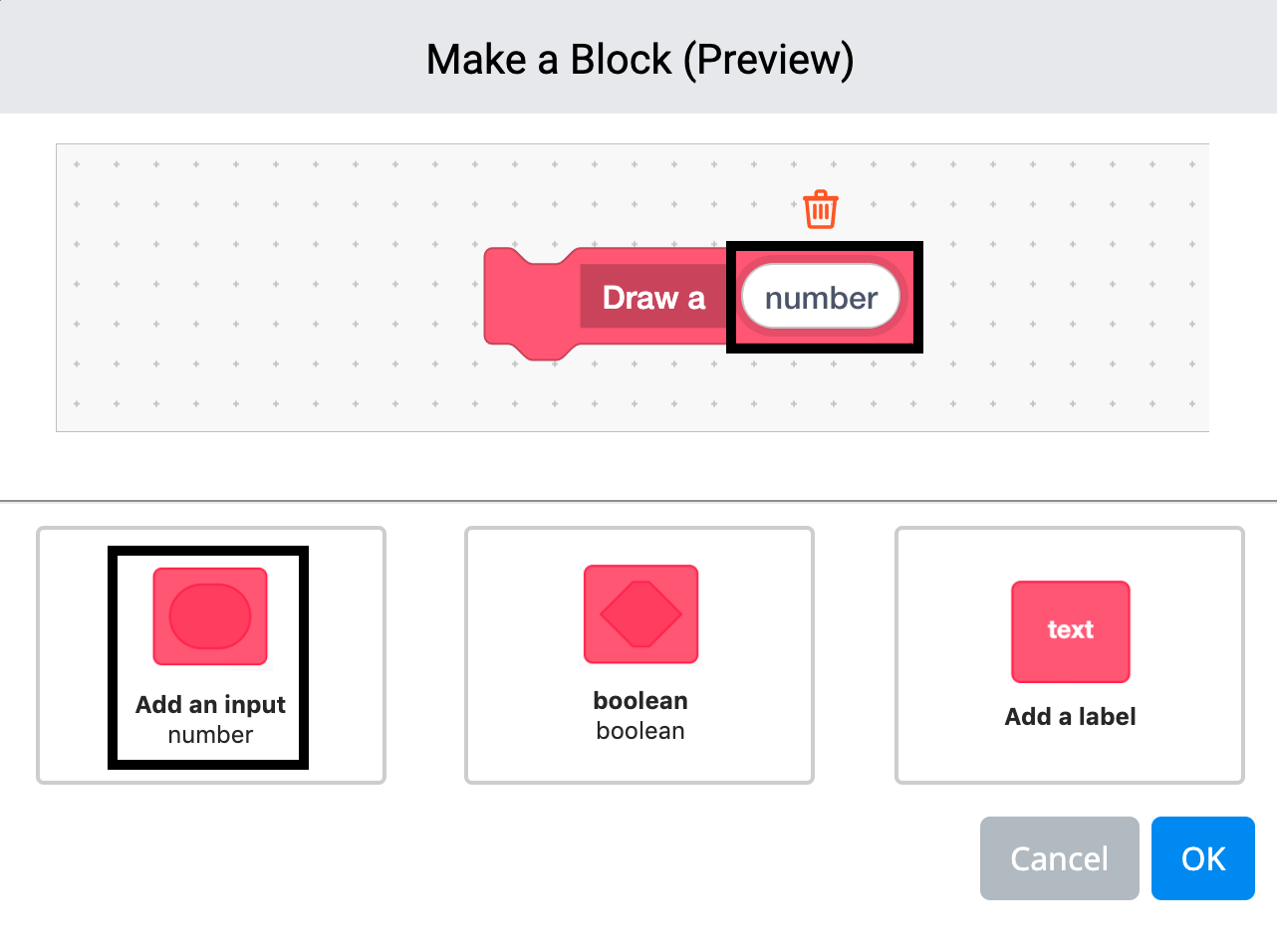

Wybierz opcję „Dodaj dane wejściowe (liczbę)” z ekranu „Utwórz blok (podgląd)”. Zmień nazwę wejścia, wpisując w polu „Numer”, a następnie wybierz „OK”.

Dodaj dane wejściowe (wartość logiczna)

Menu Moje bloki z niestandardowym blokiem „Wjedź w kwadrat” dostępnym do użycia w VEXcode VR

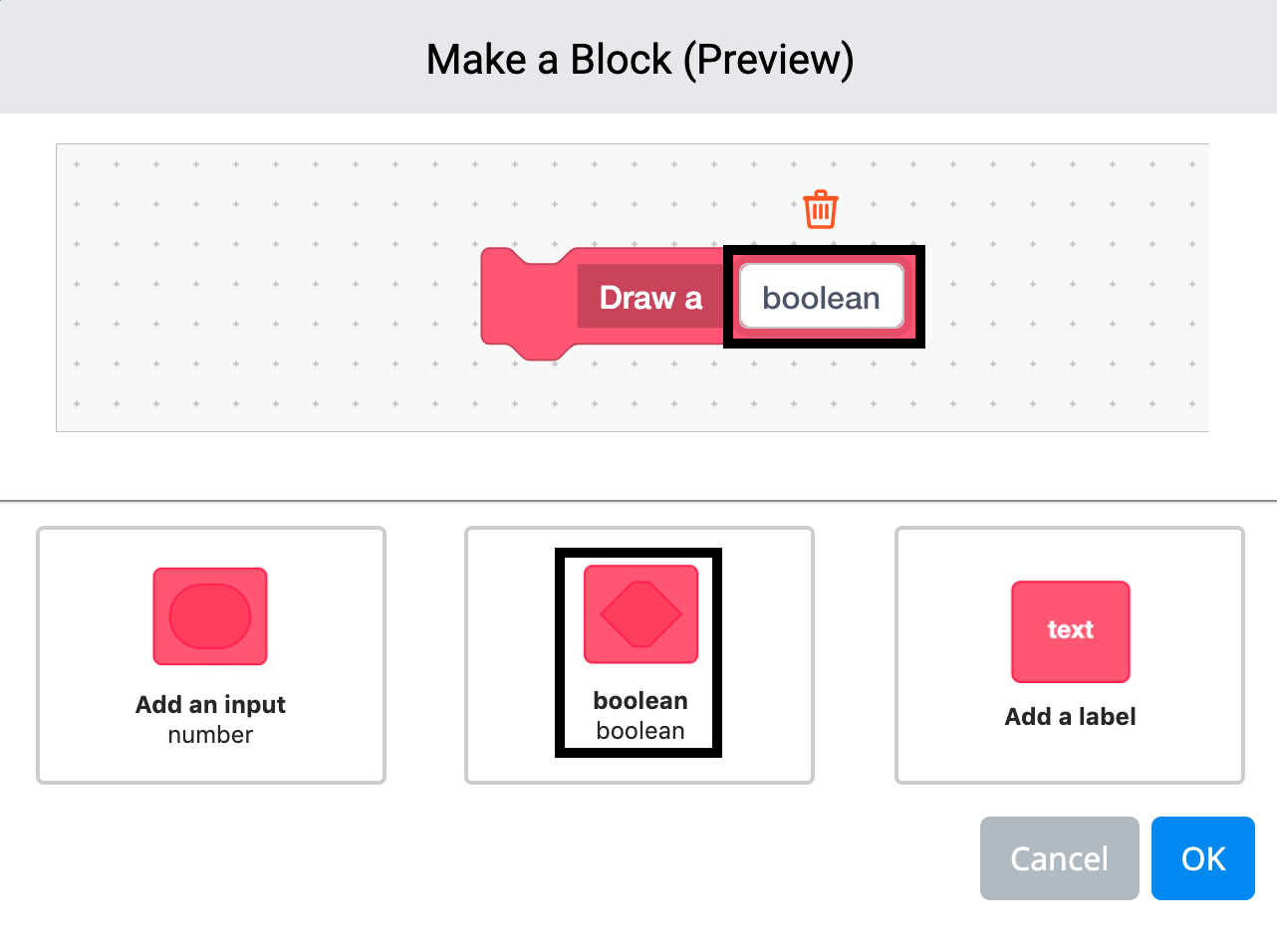

Wybierz opcję „Dodaj dane wejściowe (boolowskie)” z ekranu „Utwórz blok (podgląd)”. Zmień nazwę wejścia, wpisując w polu „Boolean”, a następnie wybierz „OK”.

Dodaj etykietę

Przycisk Moje bloki służący do tworzenia niestandardowych bloków w VEXcode VR

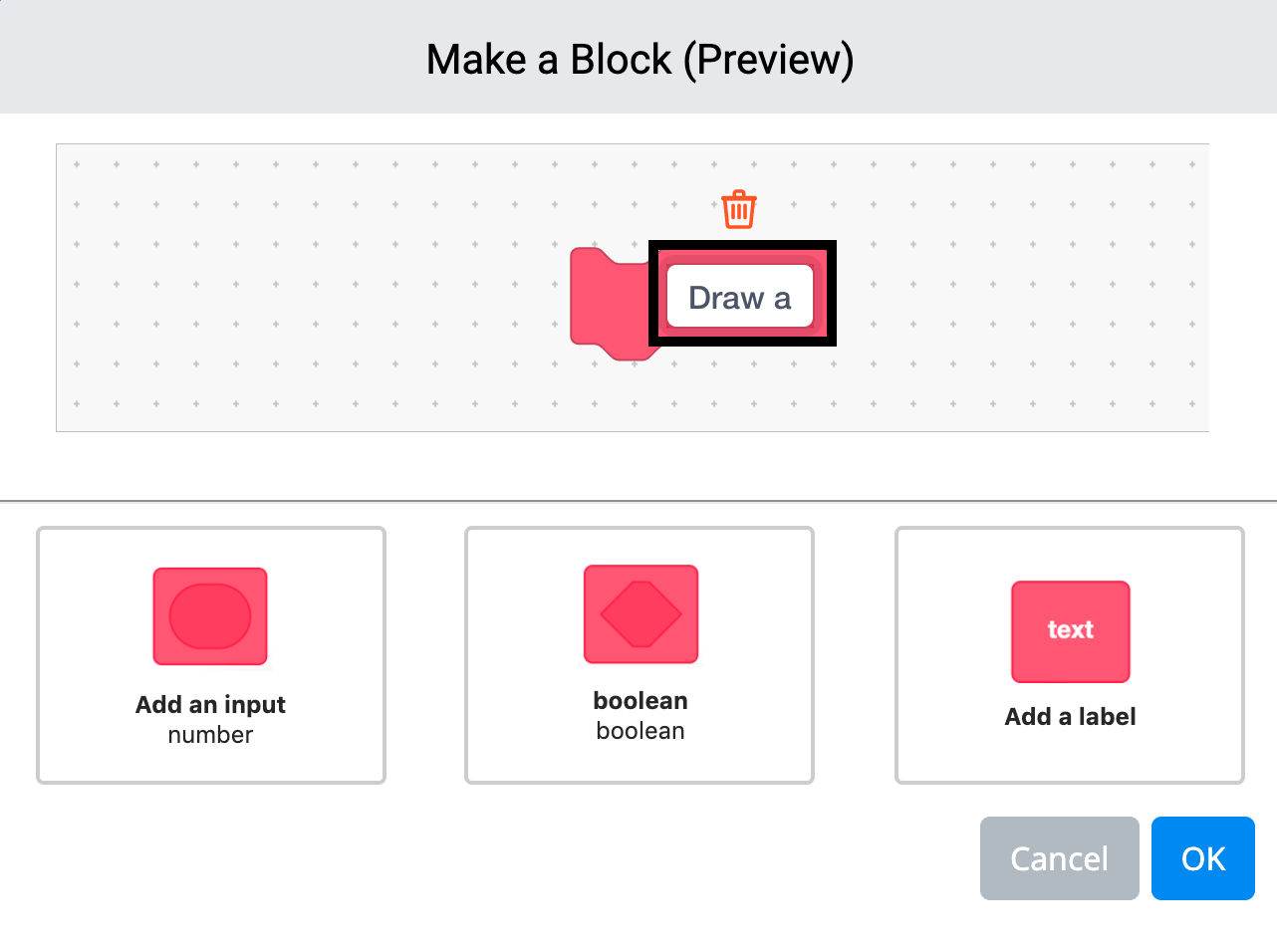

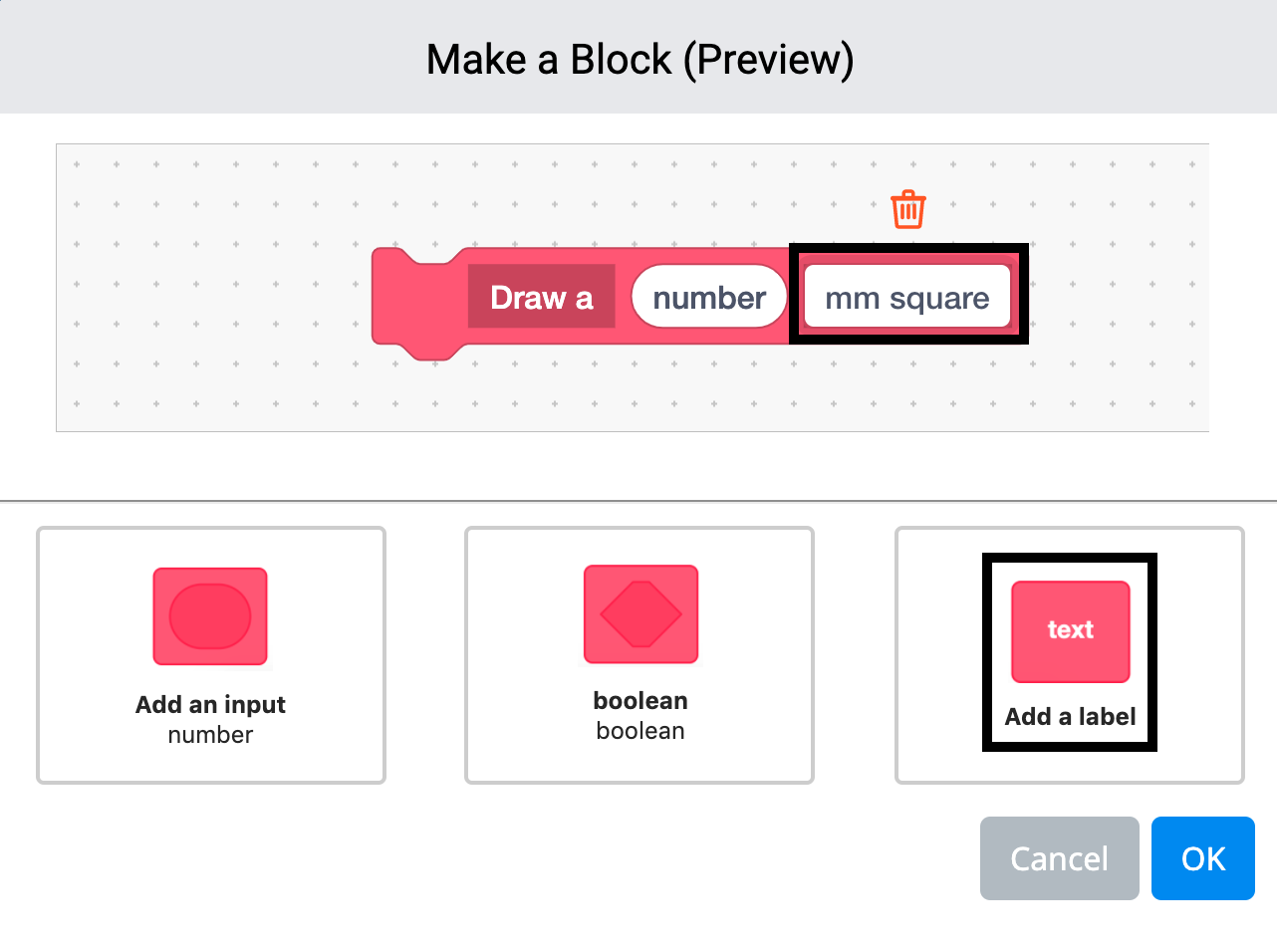

Wybierz opcję „Dodaj etykietę” z ekranu „Utwórz blok (podgląd)”. Zmień nazwę etykiety, wpisując ją w polu „Tekst etykiety”, a następnie wybierz „OK”.

Połącz dane wejściowe i etykiety

Mój blok z danymi dotyczącymi prędkości i odległości w palecie bloków VEXcode VR

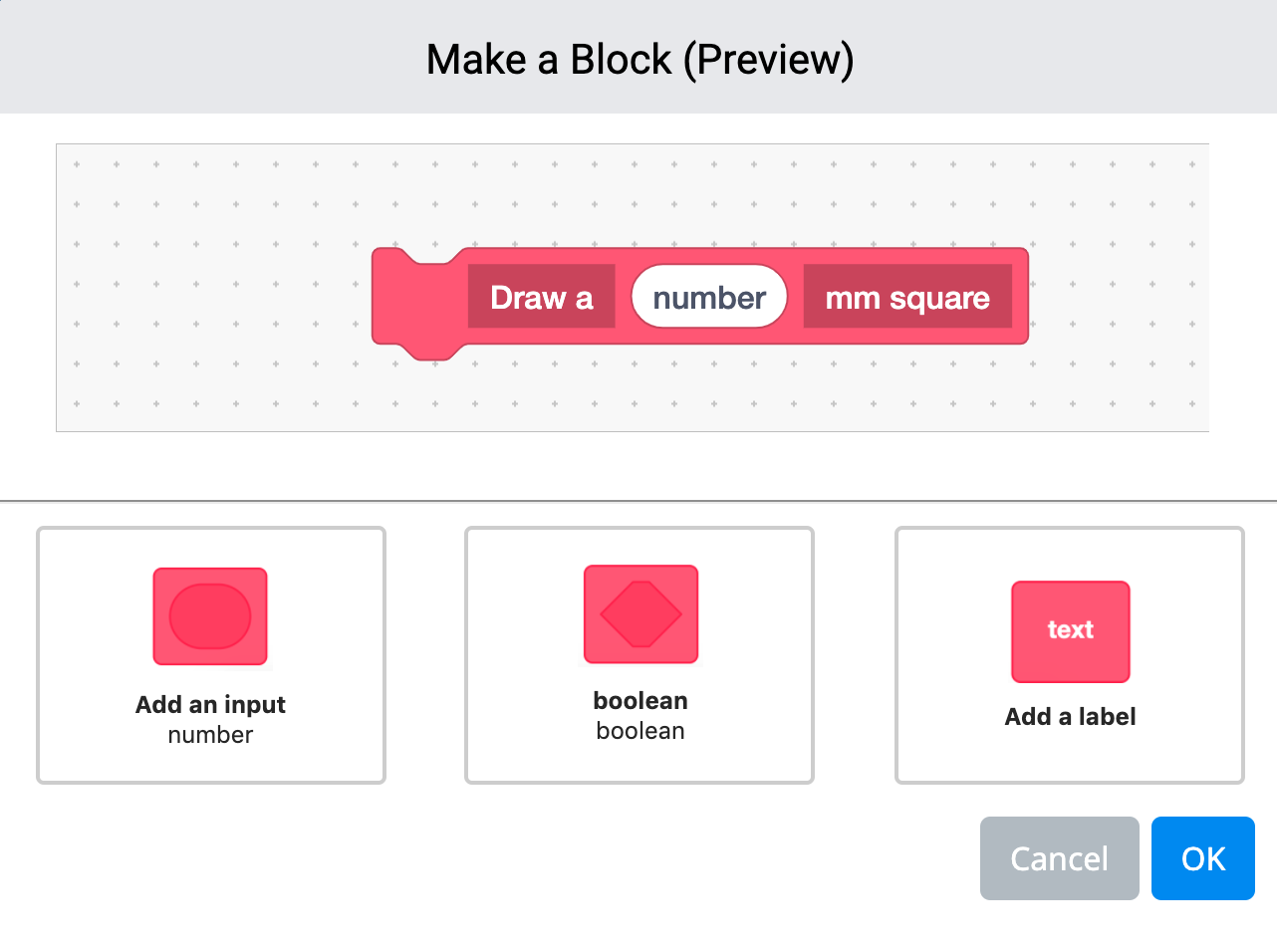

Połącz dane wejściowe i etykiety, aby utworzyć sekwencję bloków.

Jak usunąć dane wejściowe/etykiety

Usuń wybrane dane wejściowe z menu ustawień Mojego bloku

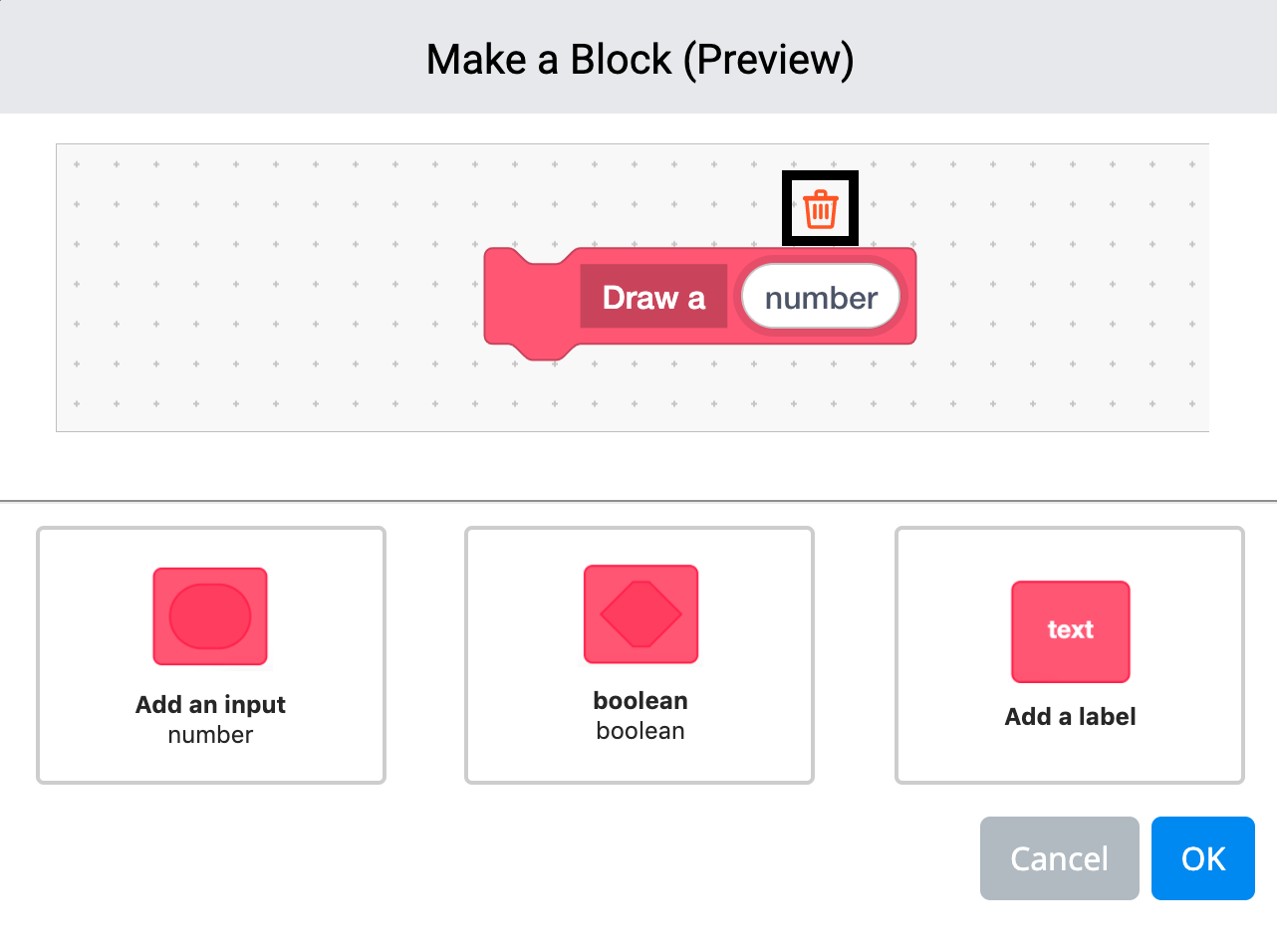

Aby usunąć wejście lub etykietę, wybierz ikonę „Wyczyść” na górze wejścia lub etykiety, którą chcesz usunąć.

Jak korzystać z bloku Definiuj

Przestrzeń robocza VEXcode VR z funkcją My Blocks umożliwiającą organizowanie niestandardowej sekwencji w bloki wielokrotnego użytku

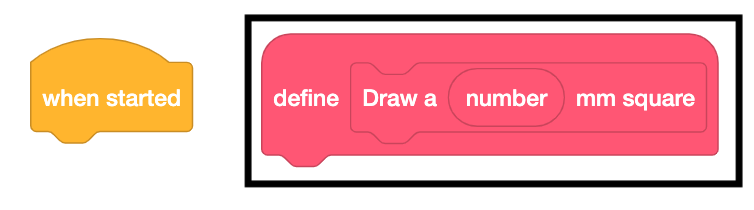

Można teraz użyć parametru z bloku „Define” po jego utworzeniu.

Bloki pokazujące definicję Mojego bloku z poleceniami opuszczania pióra, jazdy i skręcania dla robota VR

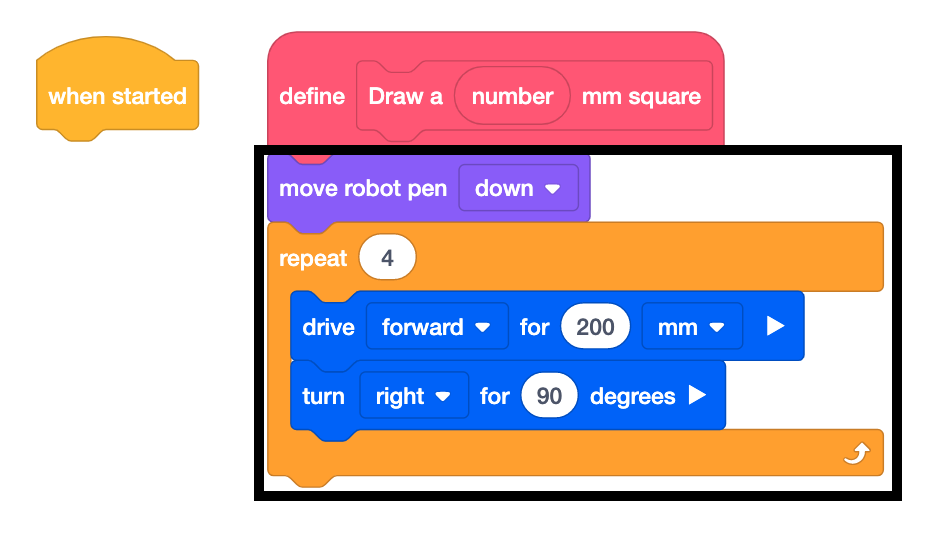

Dołącz dodatkowe bloki do bloku „Definiuj”.

Dodawanie bloku liczbowego jako danych wejściowych do parametru Mój blok w VEXcode VR

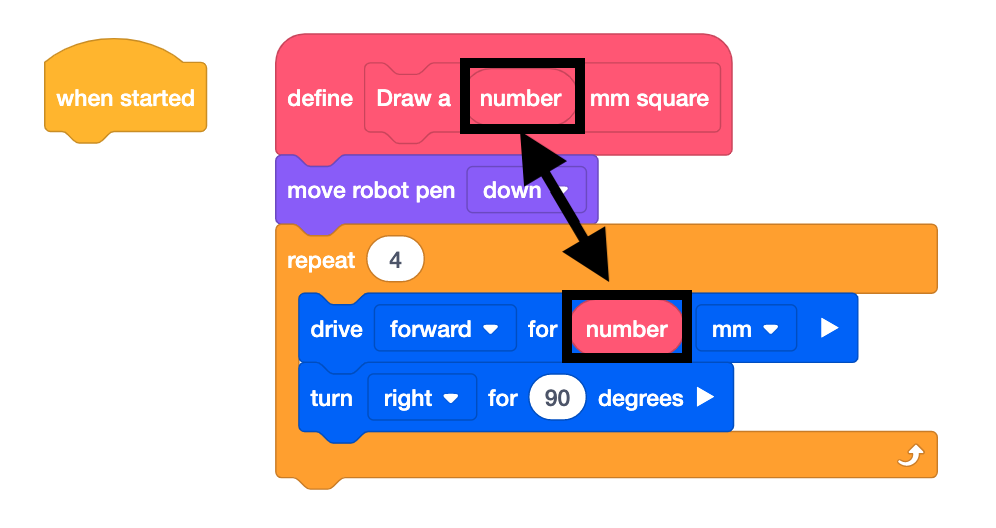

Użyj parametrów z bloku „Define”.

Paleta „Moje bloki” z niestandardowym blokiem „Narysuj kwadrat” dostępnym do użycia

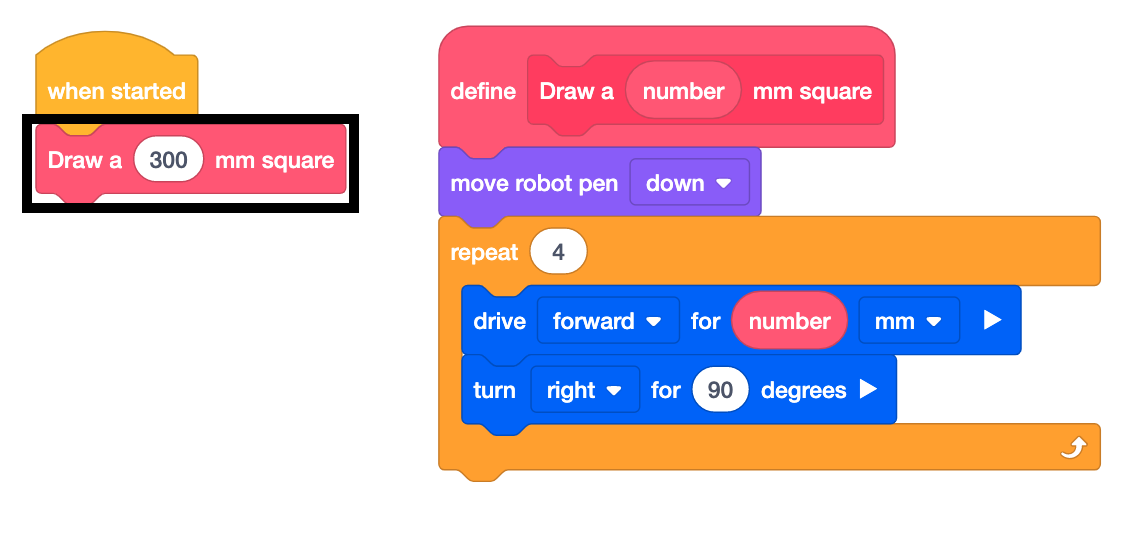

Użyj „Mój blok” dołączony do bloku „Po uruchomieniu”.

Jak korzystać z moich bloków

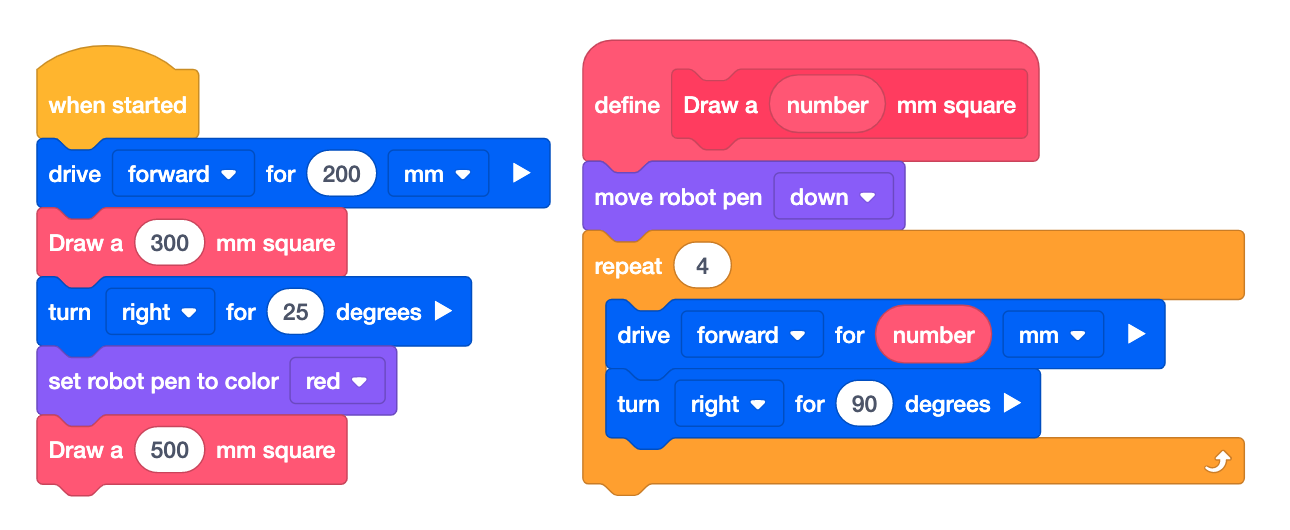

Przykład rysowania kwadratów

W tym przykładzie robot użyje Moich bloków, aby:

Przejedź do przodu 200 mm
Czarnym pisakiem narysuj kwadrat o boku 300 mm
Skręć w prawo o 25 stopni
Czerwonym pisakiem narysuj kwadrat o boku 500 mm

Blok kapelusza „Zdefiniuj” dzieli procedurę. W poniższym przykładzie ten blok kapelusza „Zdefiniuj” dzieli bloki użyte do narysowania kwadratu określoną liczbę razy. Przeciągnij argumenty z bloku definicji, aby użyć ich w blokach, jak pokazano na tym filmie.

Po ustawieniu bloku „Definiuj” nowo utworzony blok można przeciągnąć i dodać do bloku „Po uruchomieniu”, aby ustawić parametry, jak pokazano na tym filmie.

Projekt VEXcode VR wykorzystujący My Block do powtarzania poleceń rysowania dwóch kwadratów za pomocą narzędzia Pióro

Po zmianie parametrów projekt jest gotowy do rozpoczęcia .
