Ekran Urządzenia w V5 Brain może być użytecznym narzędziem do przeglądania danych i wartości dotyczących Brain i urządzeń podłączonych do Brain.

Kroki umożliwiające wyświetlenie informacji o urządzeniu w systemie V5 Brain

Mózg włączył się, a na ekranie pojawiło się menu główne.

Włącz Robot Brain V5, naciskając i przytrzymując przycisk Home na Brainie.

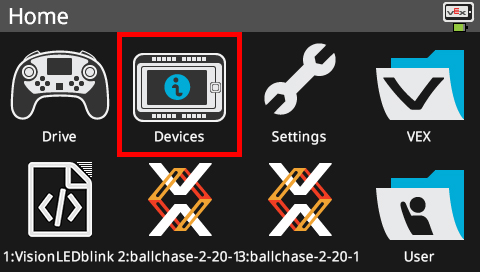

Ekran mózgu jest wyświetlany w menu głównym z zaznaczoną opcją Urządzenia.

Stuknij ikonę Urządzenia.

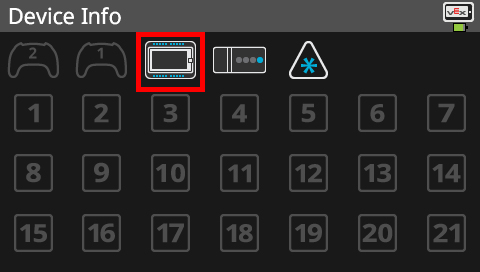

Ekran Brain jest wyświetlany w menu Informacje o urządzeniu, gdzie znajduje się lista wszystkich inteligentnych portów Brain i podłączonych urządzeń. Ikona Mózgu w menu Informacje o urządzeniu jest podświetlona, aby wskazać, że można wybrać elementy w celu otwarcia menu informacji o nich.

Spowoduje to otwarcie strony Informacje o urządzeniu. Wszystkie elementy podłączone do inteligentnych portów Brain będą wyświetlane na portach 1-21. Urządzenia 3-przewodowe zostaną pokazane pod ikoną trójkąta.

Aby otworzyć informacje o urządzeniu dotyczące elementu, dotknij ikony. W tym przykładzie dotknij ikony mózgu.

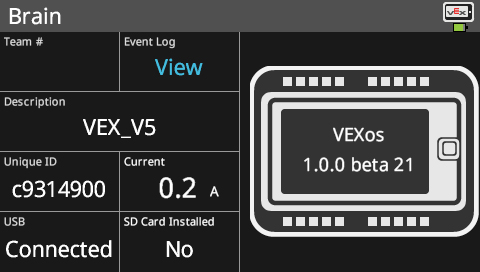

Ekran mózgu jest wyświetlany w menu Informacje o mózgu, w którym znajdują się informacje o mózgu. Kategorie informacji to: Numer zespołu, Dziennik zdarzeń, Opis, Unikalny identyfikator, Bieżący, USB, Zainstalowana karta SD i VEXos.

Spowoduje to wyświetlenie wartości Brain, w tym nazwy, wersji VEXos i innych informacji.

Wyświetlanie innych informacji na ekranie urządzeń

Ekranu urządzeń można także używać do przeglądania wartości i danych z innych urządzeń podłączonych do V5 Brain, takich jak silniki i czujniki. Przejrzyj następujące artykuły, aby dowiedzieć się więcej na temat korzystania z ekranu urządzeń w różnych pojemnościach:
