Aby wykorzystać czujnik AI Vision w projektach VEXcode, pierwszym krokiem jest nawiązanie prawidłowego połączenia między czujnikiem a VEXcode. Wymaga to:

Czujnik wizyjny AI.
Mózg V5.
Komputer z aplikacją lub systemem VEXcode V5 opartym na sieci Web.
Inteligentny kabel.
Kabel USB-C.

Mając te elementy pod ręką, możesz wykonać poniższe kroki, aby podłączyć czujnik AI Vision do VEXcode V5.

1. Podłącz czujnik AI Vision do komputera za pomocą kabla USB-C.

Schemat czujnika wizyjnego AI VEX V5 ilustrujący jego funkcje i komponenty przeznaczone do zastosowań w robotyce, w tym rozmieszczenie czujników i funkcjonalność w wykrywaniu obiektów i kolorów.

2. Otwórz VEXcode V5 i otwórz menu Urządzenia.

Schemat ilustrujący czujnik wizyjny AI VEX V5, prezentujący jego komponenty i funkcjonalność w zastosowaniach robotyki.

3. Wybierz Dodaj urządzenie.

wchodzimy whoooo.png

4. WybierzAI Vision.

Schemat ilustrujący czujnik wizyjny AI V5, podkreślający jego komponenty i funkcjonalność w systemie robotycznym V5, w tym rozmieszczenie czujników i możliwości przetwarzania danych.

5. Wybierz port Smart Cable, do którego podłączony jest czujnik.

kliknij configure.png

6. WybierzKonfiguruj.

hrngnghrthh connect.png

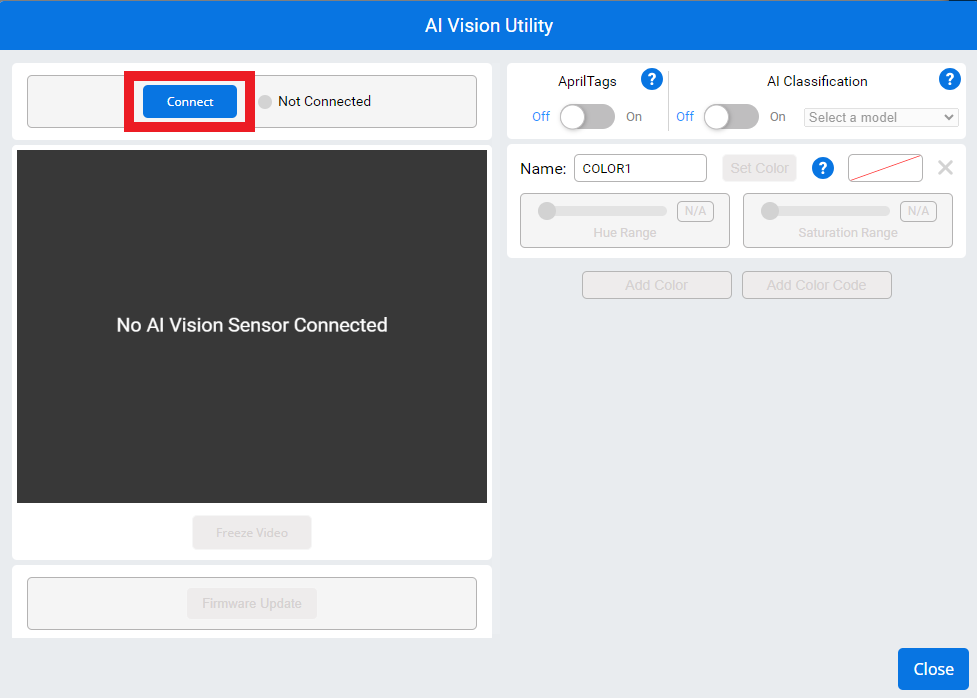

7. Otworzy się okno narzędzia AI Vision Sensor Utility. Wybierz opcję Połącz , aby połączyć się z czujnikiem AI Vision.

Schemat czujnika wizyjnego AI VEX V5 ilustrujący jego komponenty i funkcjonalność, wykorzystywanego do wykrywania i rozpoznawania obiektów w zastosowaniach robotyki.

8. Pojawi się okno dialogowe z prośbą o wybranie portu szeregowego do nawiązania połączenia. Wybierz jedyną dostępną opcję.

Schemat czujnika wizyjnego AI VEX V5 ilustrujący jego komponenty i funkcjonalność zwiększającą możliwości widzenia robotów.

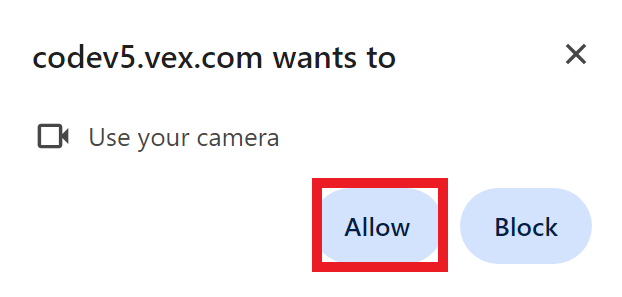

9. Pojawi się okno dialogowe z prośbą o pozwolenie na użycie kamery. Wybierz Zezwalaj.

Uwaga: Jeśli do komputera jest już podłączona inna kamera, np. kamera internetowa laptopa, może się na chwilę zaświecić jej wskaźnik. Jest to normalne, a VEXcode domyślnie będzie korzystał z czujnika AI Vision.

10. Ekran wideo czujnika AI Vision pokaże to, co widzi czujnik.

Aktualizacja może potrwać kilka sekund.

Jeśli aktualizacja się nie powiedzie, sprawdź połączenia kablowe czujnika i komputera.

oprogramowanie układowe.png

11. Poniżej ekranu czujnika AI Vision znajdują się informacje o oprogramowaniu układowym czujnika AI Vision.

Schemat ilustrujący czujnik AI Vision dla robotyki V5, prezentujący jego komponenty i funkcjonalność, w tym rozmieszczenie kamery i funkcje czujnika.

Jeśli na przycisku widnieje napis Dostępna nowa aktualizacja, oznacza to, że należy zaktualizować oprogramowanie sprzętowe. Aby dowiedzieć się więcej o aktualizacji oprogramowania układowego czujnika AI Vision, ten artykuł.

Schemat ilustrujący czujnik AI Vision dla robotyki V5, prezentujący jego funkcje i komponenty, w tym rozmieszczenie kamery i funkcjonalność czujnika.

13. Jeśli wyświetla się komunikat Oprogramowanie układowe jest aktualne oznacza to, że Twój czujnik AI Vision ma najnowsze oprogramowanie układowe i jest gotowy do użycia!

Schemat ilustrujący czujnik AI Vision dla robotyki V5, prezentujący kluczowe komponenty i funkcjonalności, w tym rozmieszczenie czujników i elementy przetwarzania danych.

14. Po zakończeniu konfiguracji czujnika AI Vision odłącz czujnik od komputera i podłącz go do V5 Brain za pomocą inteligentnego kabla.

Aby uzyskać informacje na temat konfiguracji czujnika AI Vision, przejdź tutaj.

15. Możesz teraz podłączyć V5 Brain do komputera, aby pobierać projekty za pomocą czujnika AI Vision.
