Robot VR 123 w 123 Playspace w VEXcode VR jest wyposażony w pióro VR. Dzięki temu możesz dodawać kolory, linie i rysunki do swoich projektów w terenie. Możesz dostosować szerokość i kolor Pióra, przesuwać Pióro w górę i w dół, aby rysować, a także wypełniać obszary na Polu kolorem za pomocą Pióra.

Ustawianie szerokości pisaka

Obszar roboczy VEXcode VR 123 przedstawiający robota 123 w obszarze odtwarzania i bloki poleceń pióra w obszarze projektu

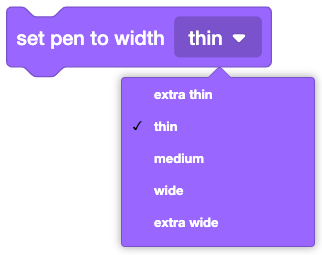

Blok [Ustaw szerokość pisaka] służy do regulacji szerokości linii rysowanej Piórem na robocie VR 123. Domyślna szerokość jest ustawiona na cienką.

Linię można uczynić delikatniejszą, ustawiając szerokość pisaka na „bardzo cienką” lub szerszą, ustawiając szerokość pisaka na „średnią”, „szeroką” lub „bardzo szeroką”.

Bloki VEXcode VR umożliwiające poruszanie robotem 123 podczas rysowania narzędziem pióra

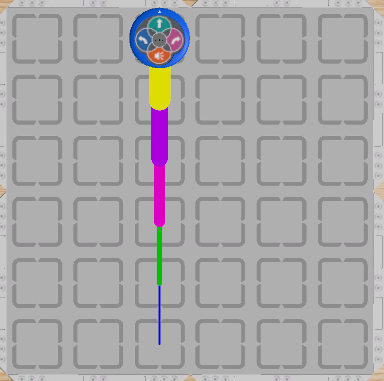

Ten obraz pokazuje przykład różnicy w grubości linii od „bardzo cienkiej” (na dole) do „bardzo szerokiej” (na górze).

Poruszanie piórem

Obszar roboczy VEXcode VR 123 z robotem 123 w obszarze gry i blokami pióra w obszarze projektu

Aby rysować za pomocą pióra na robocie VR 123, należy przesunąć pióro „w dół” na pole za pomocą bloku [Przesuń pióro].

Domyślne ustawienie pióra to „w górę” lub brak rysowania na polu.

Robot VR 123 z opuszczonym piórem na platformie VEXcode VR 123 Playspace, gotowy do rysowania

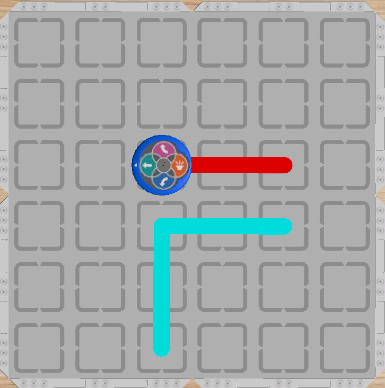

Ten obraz pokazuje przykład, w którym pióro zostało przesunięte pomiędzy „w dół” i „w górę”, aby narysować linie i pozostawić odstęp pomiędzy nimi.

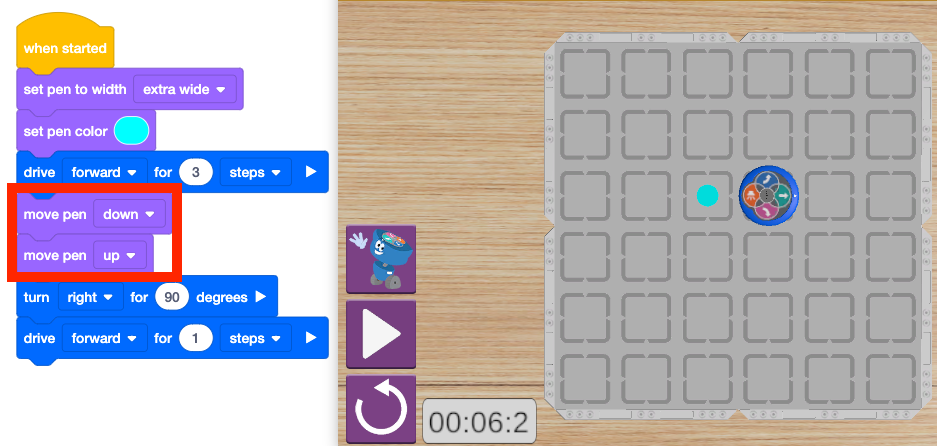

Przestrzeń robocza VEXcode VR przedstawiająca robota 123 na placu zabaw, umożliwiająca testowanie poleceń pióra

Przesunięcie Pióra „w dół”, a następnie natychmiast „w górę” spowoduje narysowanie punktu na Polu, jak pokazano na tym obrazku.

Ustawianie koloru pióra

Robot VR 123 w przestrzeni VEXcode VR Playspace z opuszczonym piórem do rysowania

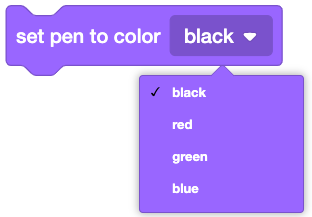

Istnieją dwa sposoby dostosowania koloru pióra. Pierwsza polega na użyciu bloku [Ustaw kolor pióra] w celu ustawienia koloru pióra na jeden z czterech wstępnie ustawionych kolorów podstawowych – czarnego, czerwonego, zielonego lub niebieskiego.

Domyślny kolor pióra w robocie VR 123 to czarny.

Obszar roboczy VEXcode VR 123 przedstawiający bloki służące do programowania robota za pomocą pióra

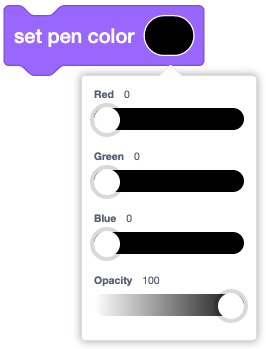

Możesz także użyć bloku [Ustaw kolor pióra] z suwakami kolorów, aby ustawić kolor pióra na dowolny odcień.

Przesuń suwaki w bloku, aby dostosować wartości koloru czerwonego, zielonego i niebieskiego.

Przesuń suwak krycia, aby dostosować stopień przejrzystości koloru na polu.

VEXcode VR 123 Playspace przedstawiający robota 123 używającego bloków poleceń pióra do rysowania ścieżki

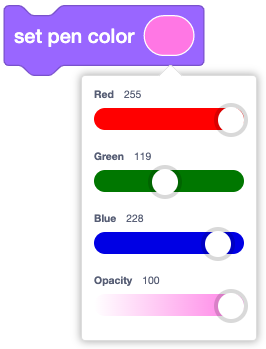

W miarę przesuwania suwaków kolor w bloku [Ustaw kolor pióra] zmieni się, aby odzwierciedlić tę kombinację kolorów.

Kontynuuj przesuwanie suwaków, aż zostanie utworzony żądany kolor.

Obszar roboczy VEXcode VR 123 pokazujący bloki, które opuszczają pióro i powodują, że robot 123 rysuje w obszarze roboczym

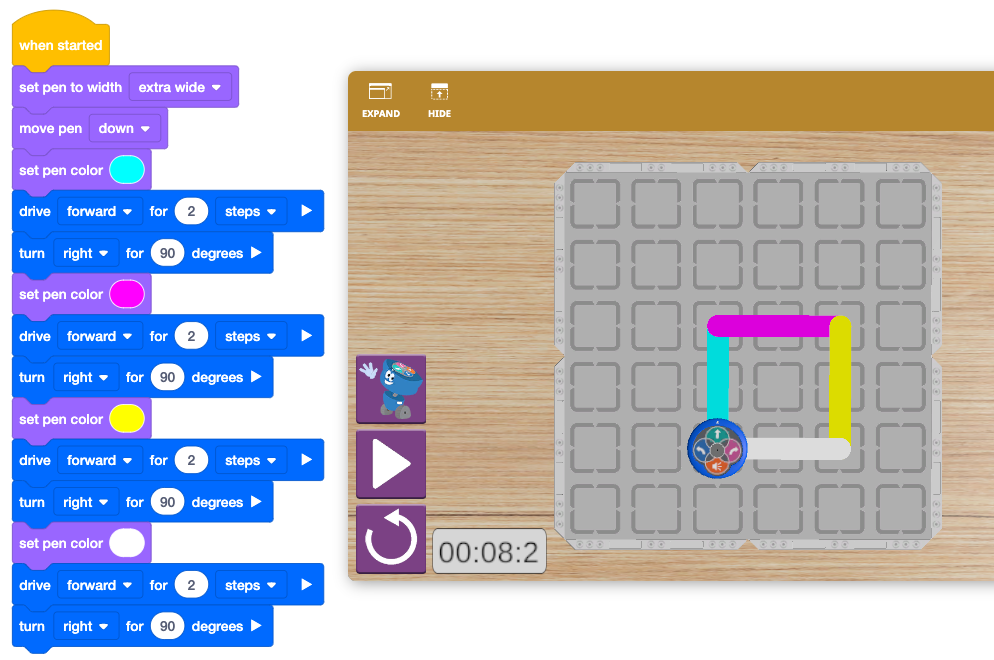

W tym przykładzie blok [Ustaw kolor pisaka] został użyty do narysowania wielokolorowego kwadratu.

Wypełnianie obszaru kolorem

Obszar roboczy VEXcode VR 123 przedstawiający robota 123 w obszarze odtwarzania i bloki poleceń pióra w obszarze kodowania

Możesz także użyć Pióra na robocie VR 123, aby pokolorować obszar na Polu, korzystając z bloku [Wypełnij obszar kolorem].

Przesuń suwaki w bloku, aby dostosować wartości koloru czerwonego, zielonego i niebieskiego.

Przesuń suwak krycia, aby dostosować stopień przejrzystości koloru na polu.

Kontynuuj przesuwanie suwaków, aż zostanie utworzony żądany kolor.

Obszar roboczy VEXcode VR 123 pokazujący bloki poleceń pióra i robota 123 w obszarze roboczym

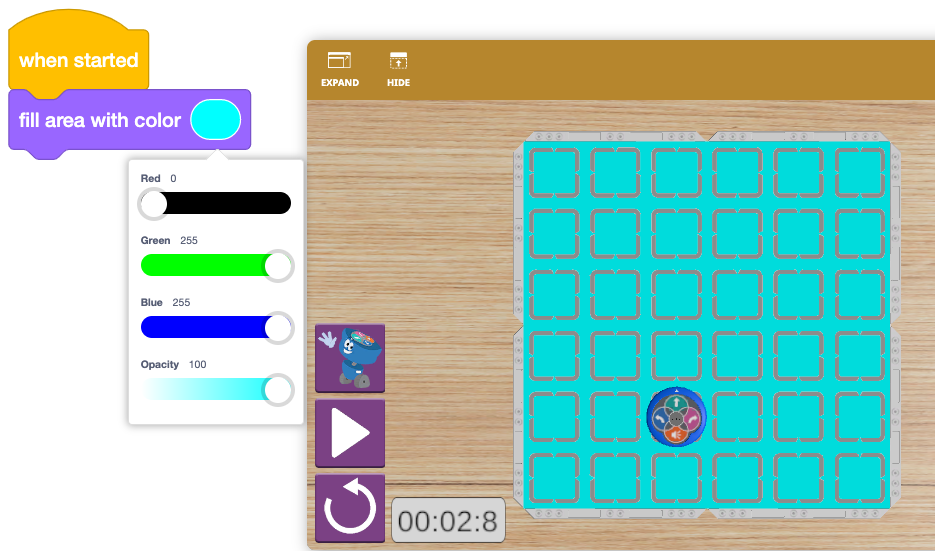

W tym przykładzie do pokolorowania Pola użyto bloku [Wypełnij obszar kolorem]. Możesz także użyć tej funkcji do kolorowania kształtów narysowanych za pomocą pióra.
