Wat is het V5 Firmware Utility?

Het VEX V5 Firmware-hulpprogramma is een tool die gebruikers opties biedt die niet beschikbaar zijn via VEXcode V5. Het kan essentiële informatie verstrekken via de informatieknop wanneer u samenwerkt met VEX Support om mogelijke oorzaken van hardwareproblemen vast te stellen. De V5 Firmware Utility is ook van vitaal belang in wedstrijdomgevingen, omdat het veranderen van een V5 Brain in een veldcontroller noodzakelijk is voor het houden van wedstrijden. Het uitvoeren van batterijdiagnostiek is een andere optie via de V5 Firmware Utility, waarmee gebruikers mogelijke problemen met de V5-batterij kunnen identificeren.

U kunt de VEX V5 Firmware Utility hier vinden.

Update V5 Brain Firmware

Veel VEX V5-producten bevatten hun eigen interne processors en draaien op een speciaal besturingssysteem dat bekend staat als "VEXos". Dit besturingssysteem is volledig geschreven door VEX Robotics en maakt gebruik van de flexibiliteit en kracht van VEX-hardware voor de uiteenlopende behoeften van het onderwijs en de ontberingen van de concurrentie.

VEXos zorgt voor geavanceerde programmeerfuncties en een verbeterde gebruikerservaring. De beste manier om ervoor te zorgen dat uw V5-systeem goed functioneert, is door de firmware up-to-date te houden. U kunt de firmware van de V5 Brain bijwerken met behulp van de V5 Firmware Utility.

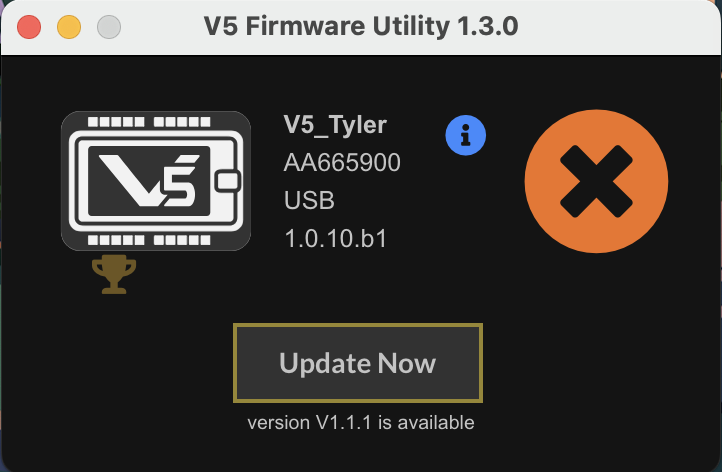

Het V5 Firmware Utility-venster is geopend en toont een aangesloten Brain. Onderaan staat een knop met de tekst 'Nu bijwerken'.

Als de V5 Brain niet up-to-date is, staat er een oranje x en een knop om een firmware-update uit te voeren.

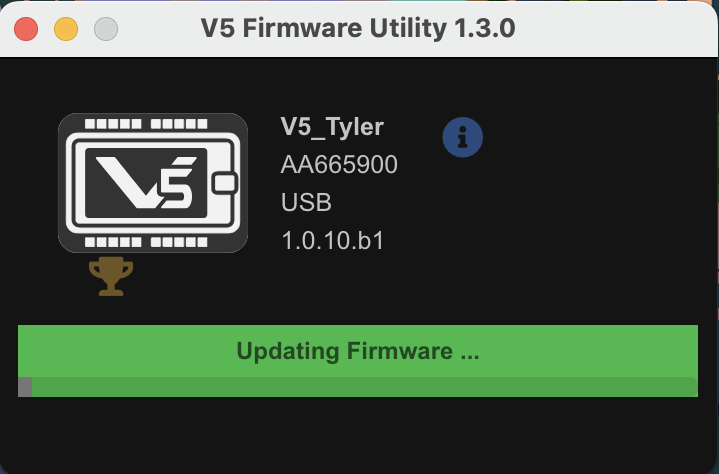

Het V5 Firmware Utility-venster verschijnt nadat op de knop 'Nu bijwerken' is gedrukt, met de melding 'Firmware bijwerken'.

Het Firmware-hulpprogramma downloadt de firmware-update en voert deze uit.

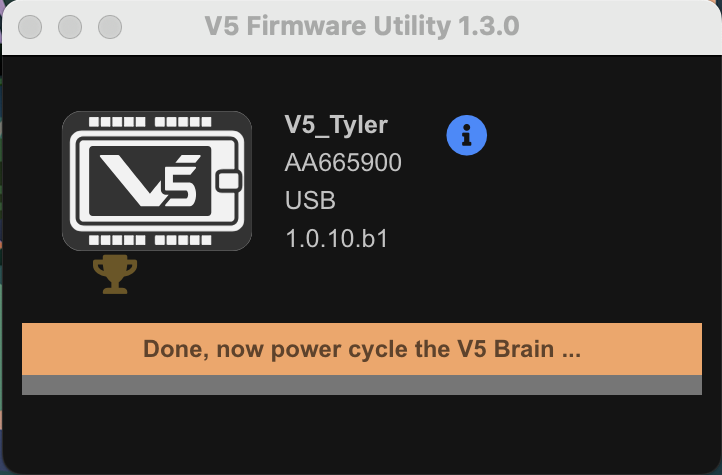

Na de update verschijnt in het V5 Firmware Utility het bericht 'Klaar'. Schakel de V5 Brain nu uit en weer in.

Nadat de firmware naar de V5 Brain is gedownload, moet u de Brain uit en weer inschakelen.

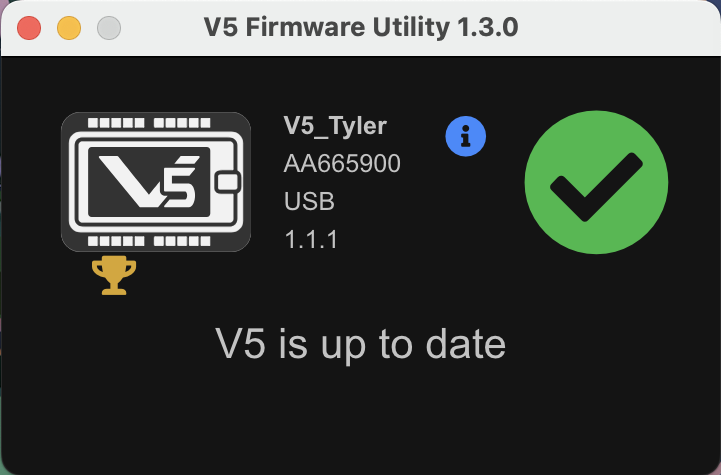

Na het opnieuw opstarten van de Brain verschijnt de V5-firmware-utility met de melding dat V5 up-to-date is.

Wanneer de firmware up-to-date is, krijgt de Firmware Utility een groen vinkje en wordt aangegeven: “V5 is up-to-date”.

Informatie zoeken over het V5-brein en het gebruikerssysteem

Informatie over de V5 Brain en het gebruikerssysteem kan nuttig zijn bij het oplossen van problemen.

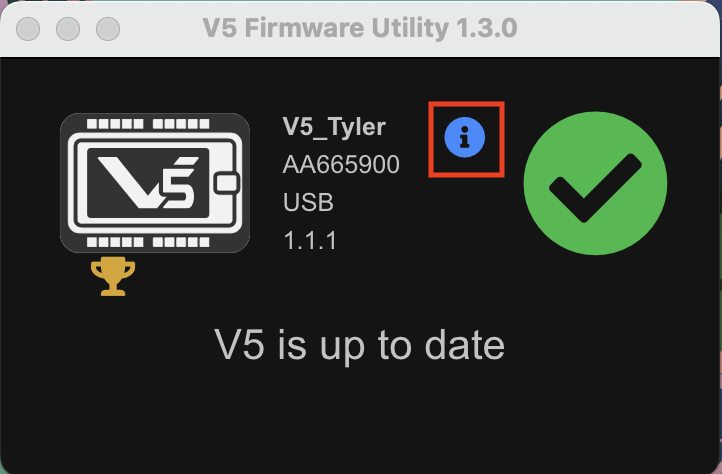

V5 Firmware Utility met een bericht dat V5 up-to-date is. Bovenaan bevindt zich een blauw informatiepictogram dat is gemarkeerd.

Klik op het informatiepictogram in het Firmware-hulpprogramma.

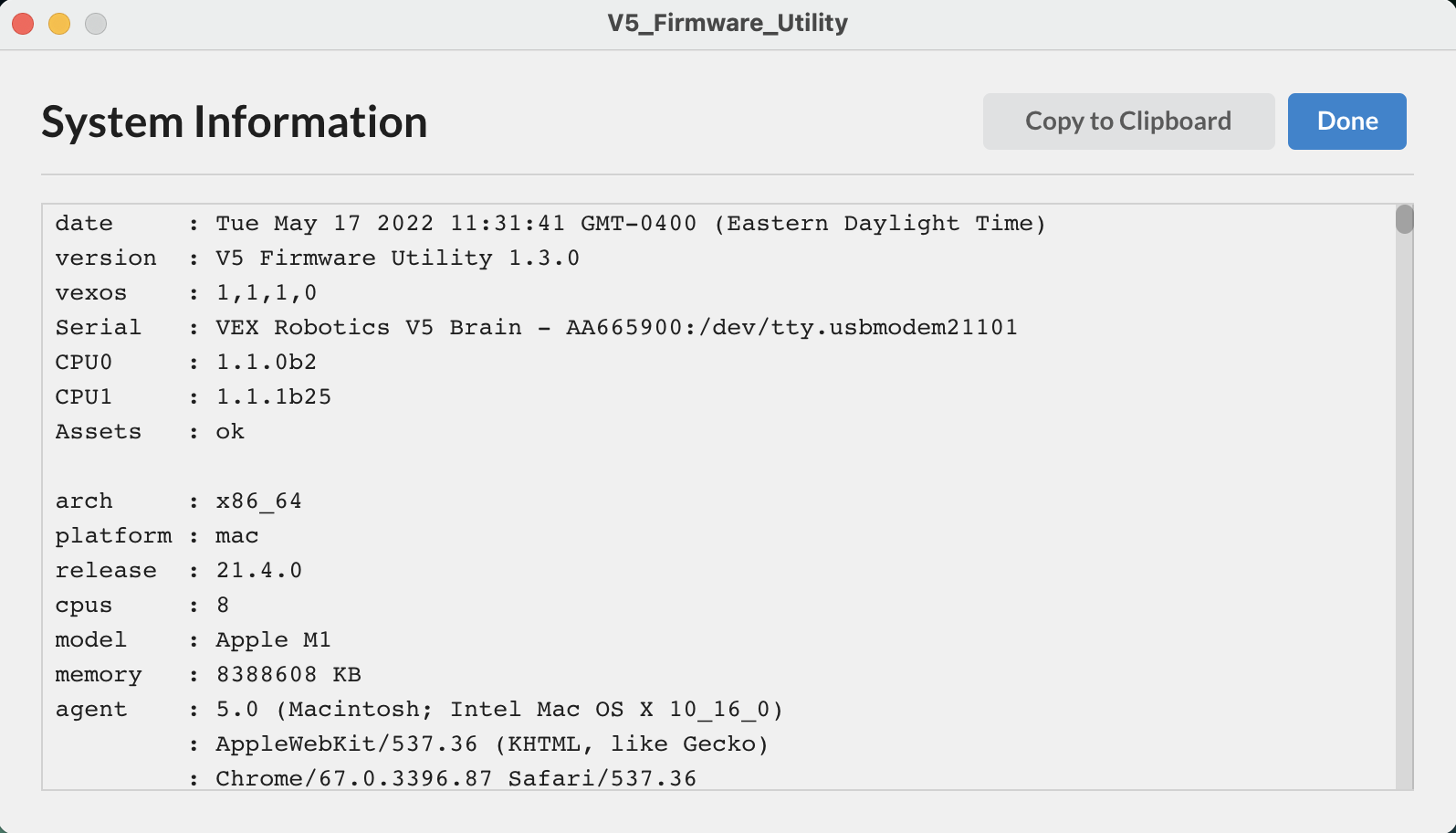

Na het selecteren van het informatiepictogram wordt het V5-firmwareprogramma geopend, met een lijst met systeeminformatie die kan worden gebruikt voor het debuggen.

Hierdoor wordt informatie opgehaald over de aangesloten V5 Brain en de systeeminformatie van de gebruiker. Dit kan worden gebruikt om VEX Support te helpen bij het oplossen van problemen.

Download de Skills Field Control-app

Competitieteams hebben nu de mogelijkheid om Robot Skills Matches te houden met een V5 Robot Brain als veldcontroller met behulp van de Skills Field Control App. Hierdoor kunnen Skills-wedstrijden eenvoudiger en efficiënter worden uitgevoerd.

V5 Firmware Utility met een bericht dat V5 up-to-date is. Aan de linkerkant bevindt zich een trofee-icoon dat is gemarkeerd.

Klik op het trofeepictogram in het firmwarehulpprogramma.

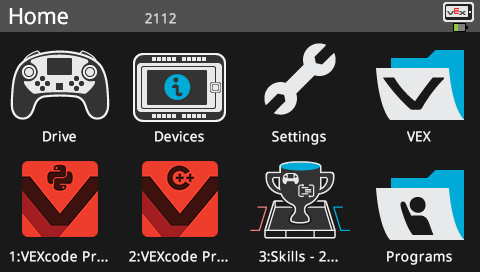

Het V5 Brain-scherm wordt in het hoofdmenu weergegeven om aan te geven dat de Field Control-app is gedownload naar het derde programmaslot.

Hiermee wordt de Field Control App gedownload in het derde programmaslot.

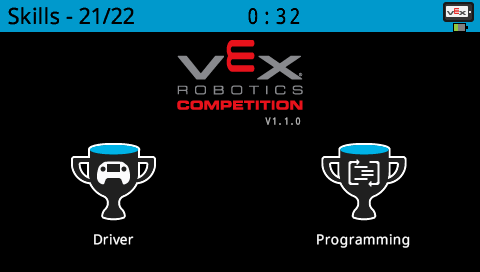

Het V5 Brain-scherm wordt weergegeven terwijl de Field Control-app actief is.

Zodra u de Field Control App selecteert, kunt u de V5 Brain gebruiken als Skills Field Controller. Zie het artikel voor meer informatie over het gebruik van een V5 Brain voor Robot Skills Challenge Field Control.

Geavanceerde mogelijkheden

Door toegang te krijgen tot de geavanceerde opties in de V5 Firmware Utility kunt u onder andere uw teamnummer bijwerken en batterijdiagnostiek uitvoeren om verdere problemen op te lossen.

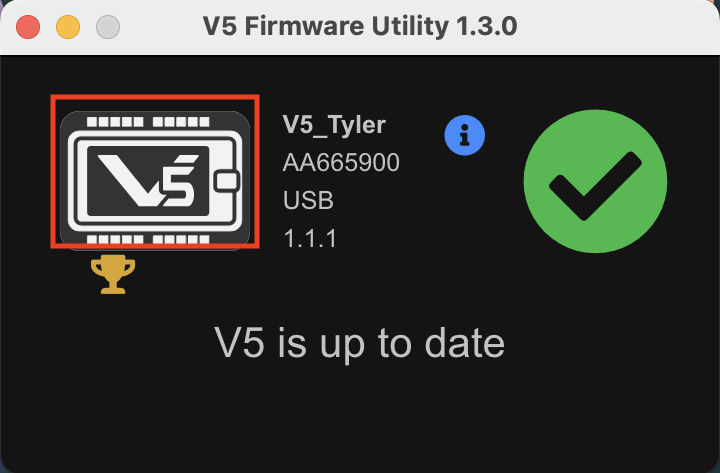

V5 Firmware Utility met een bericht dat V5 up-to-date is. Het V5-hersenpictogram is gemarkeerd.

Druk op shift + V en klik op het midden van de V5 Brain in het Firmware Utility.

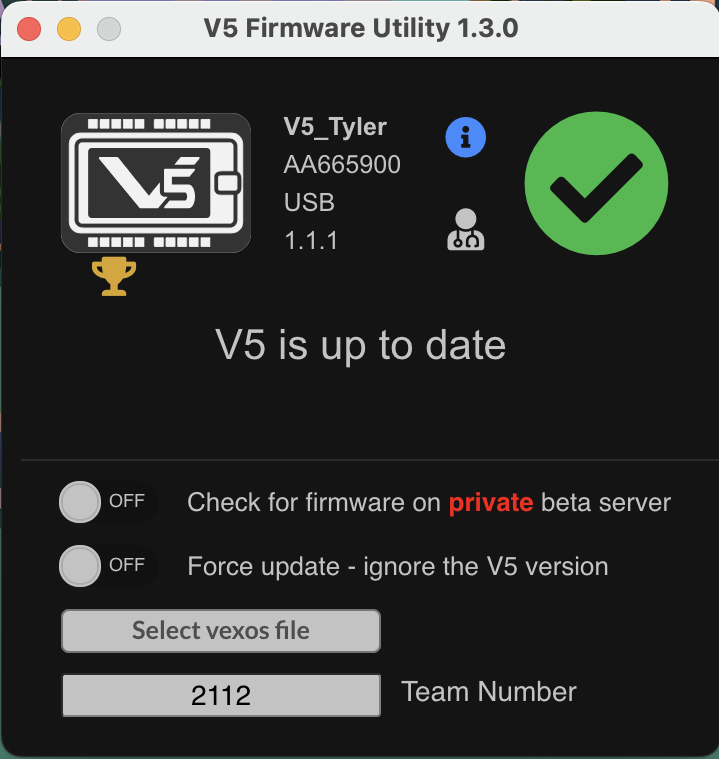

Nadat het V5-firmwareprogramma is geselecteerd, opent u de geavanceerde opties door Shift en V ingedrukt te houden terwijl u het V5-hersenpictogram selecteert. De instellingen voor diagnose en teamnummer worden weergegeven.

Hierdoor worden geavanceerde opties zichtbaar, waaronder het bijwerken van uw teamnummer of het uitvoeren van batterijdiagnostiek.

Batterijdiagnostiek

Als u het batterijdiagnostiekscherm bekijkt, kunt u de kleur van de batterijcellen bekijken, die aangeeft of sommige cellen geen lading vasthouden in vergelijking met andere. Dit is zichtbaar met behulp van een kleurcoderingssysteem van groen, rood en zwart. Dit is handig bij het bepalen of een V5-batterij defect is of niet, en moet worden vervangen.

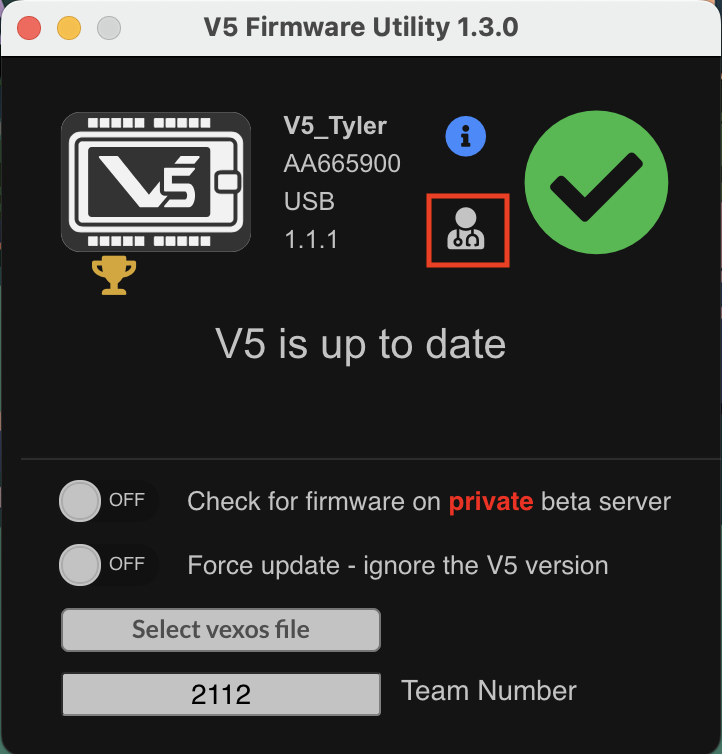

V5 Firmware Utility met een bericht dat V5 up-to-date is. Rechts is een doktersicoon gemarkeerd.

Klik op het pictogram van een arts.

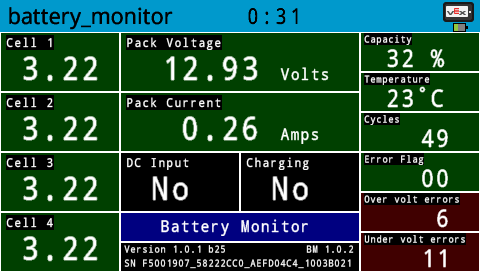

Het V5 Brain-scherm wordt weergegeven in het scherm Batterijdiagnose, met een menu met gegevens over de status van de batterij.

Hierdoor wordt de batterijdiagnostiek op uw aangesloten V5 Brain geopend. Voor meer informatie over het batterijdiagnosescherm, bekijk dit artikel.
