Montage van de veldmonitorstandaard op het V5 draagbare wedstrijdveld – VEX-bibliotheek

In dit artikel leggen we uit hoe u de Field Monitor Stand op het V5 Portable Competition Fieldmonteert.

Stap 1 van het installatieproces van de V5 Competition Robots, waarin de initiële configuratie van componenten voor optimale prestaties in roboticawedstrijden wordt geïllustreerd.

1. Verzamel de hardware voor het monteren van de standaard.

Montage van de veldmonitorstandaard op draagbare veldhardware vereist:

Steraandrijfschroef 8-32 x 2,25” - aantal 2
Nylock-moeren - aantal 2
T15-schroevendraaier

Stap 2 van het installatieproces van de V5 Competition Robots, met een illustratie van de belangrijkste onderdelen en montage-instructies voor het bouwen van een wedstrijdrobot.

2. Verzamel hardware voor het monteren van een monitor.

Benodigde hardware voor het monteren van de monitor op de veldmonitorstandaard:

Gestandaardiseerde VESA-monitormontagehardware
Schroef, M4 x 0,7 x 10 mm - aantal 5
Schroef, M4 x 0,7 x 18 mm - aantal 5
Schroef, M4 x 0,7 x 25 mm - aantal 5
Afstandsstuk - Aantal 8
Kruiskopschroevendraaier

Diagram dat stap 3 illustreert voor het bouwen van wedstrijdrobots in de V5-categorie, met gelabelde componenten en montage-instructies.

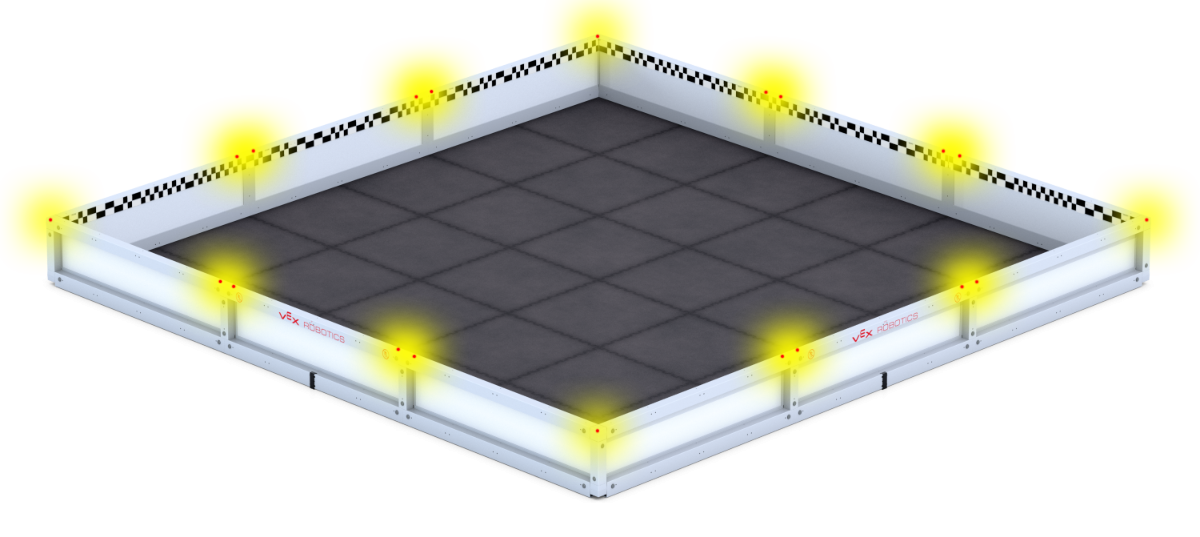

3. Bepaal een locatie om de veldmonitorstandaard te bevestigen

De veldmonitorstandaard kan met een T-connector aan elke hoek of elke rand worden bevestigd.

Stroomdiagram dat het proces voor het ontwerpen van wedstrijdrobots in V5 illustreert, met de nadruk op de belangrijkste stappen en beslissingspunten voor effectieve robotontwikkeling.

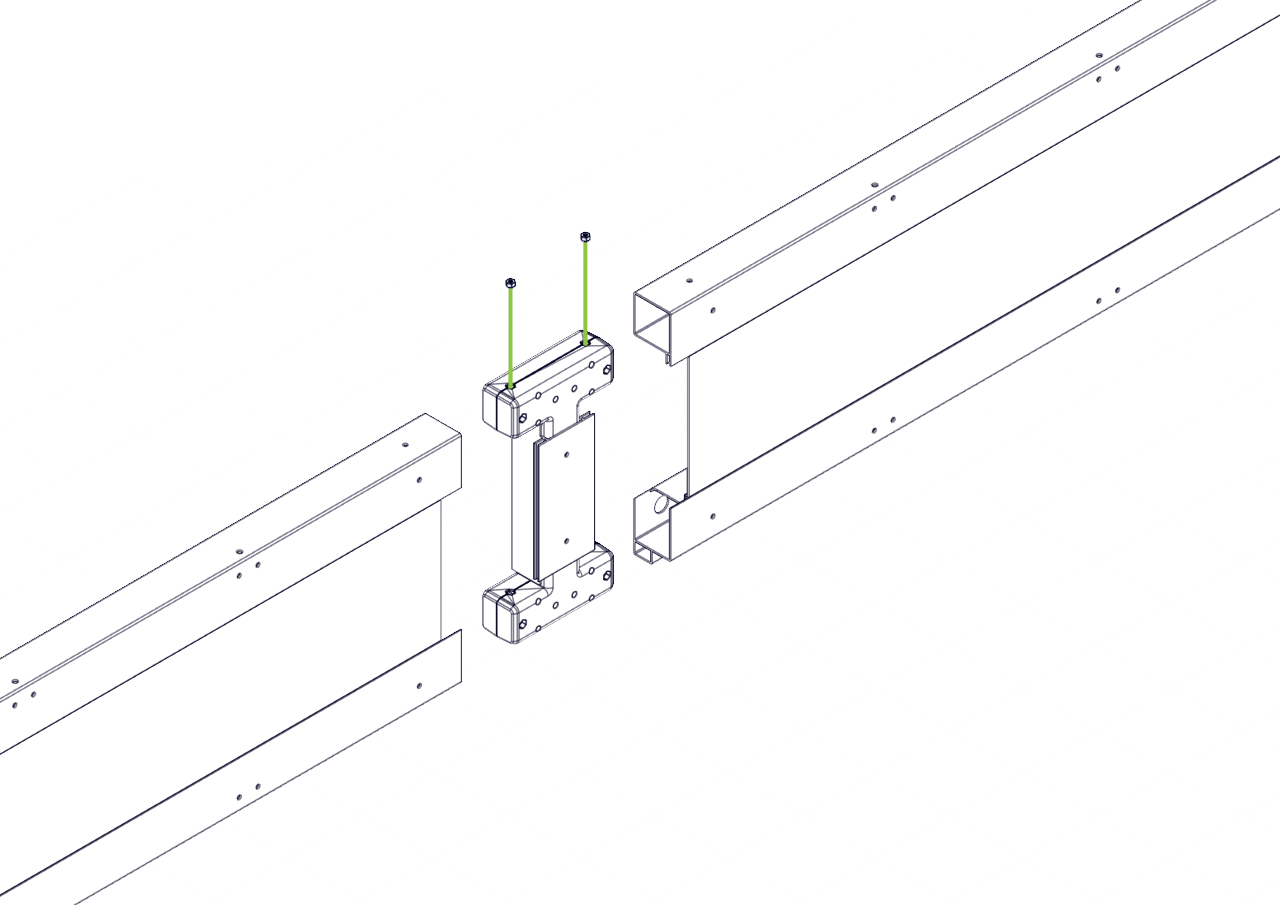

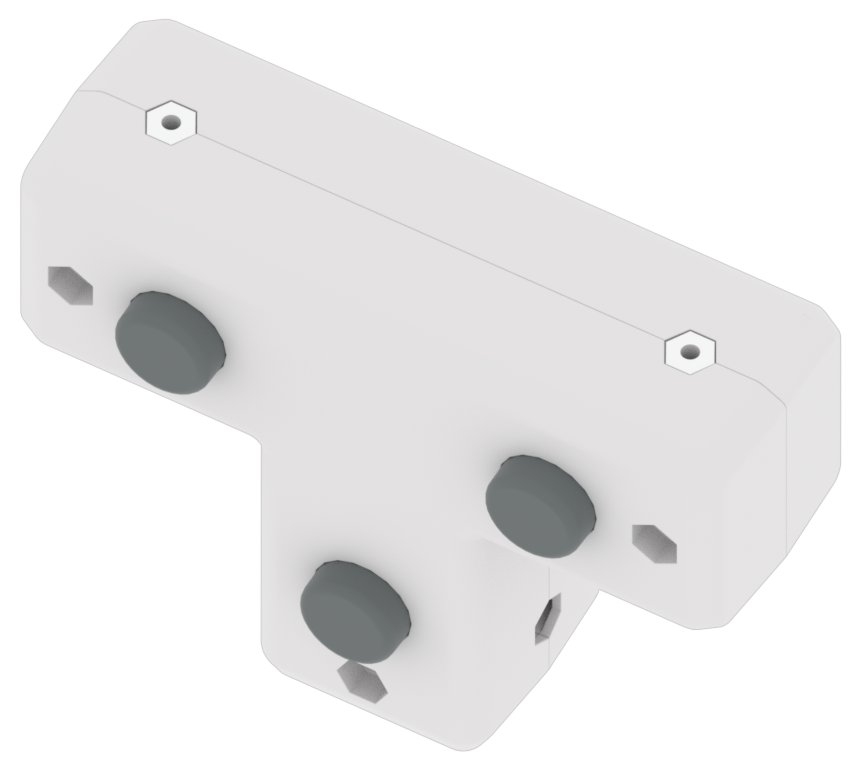

4. Zodra een locatie is bepaald, plaatst u de borgmoeren in de moervakken op de hoekconnector of T-connectoren.

Om dit te doen, maakt u de extrusies los van de connectoren om de moerzakken bloot te leggen.

Diagram van het assemblageproces van een V5-wedstrijdrobot, met de belangrijkste componenten en verbindingen voor optimale prestaties bij roboticawedstrijden.

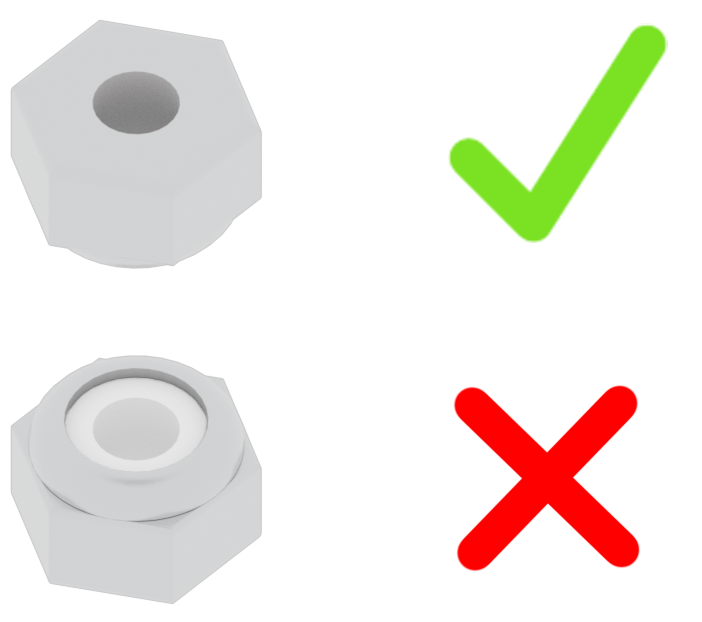

Opmerking: Zorg ervoor dat de borgmoeren in de juiste richting worden geplaatst.

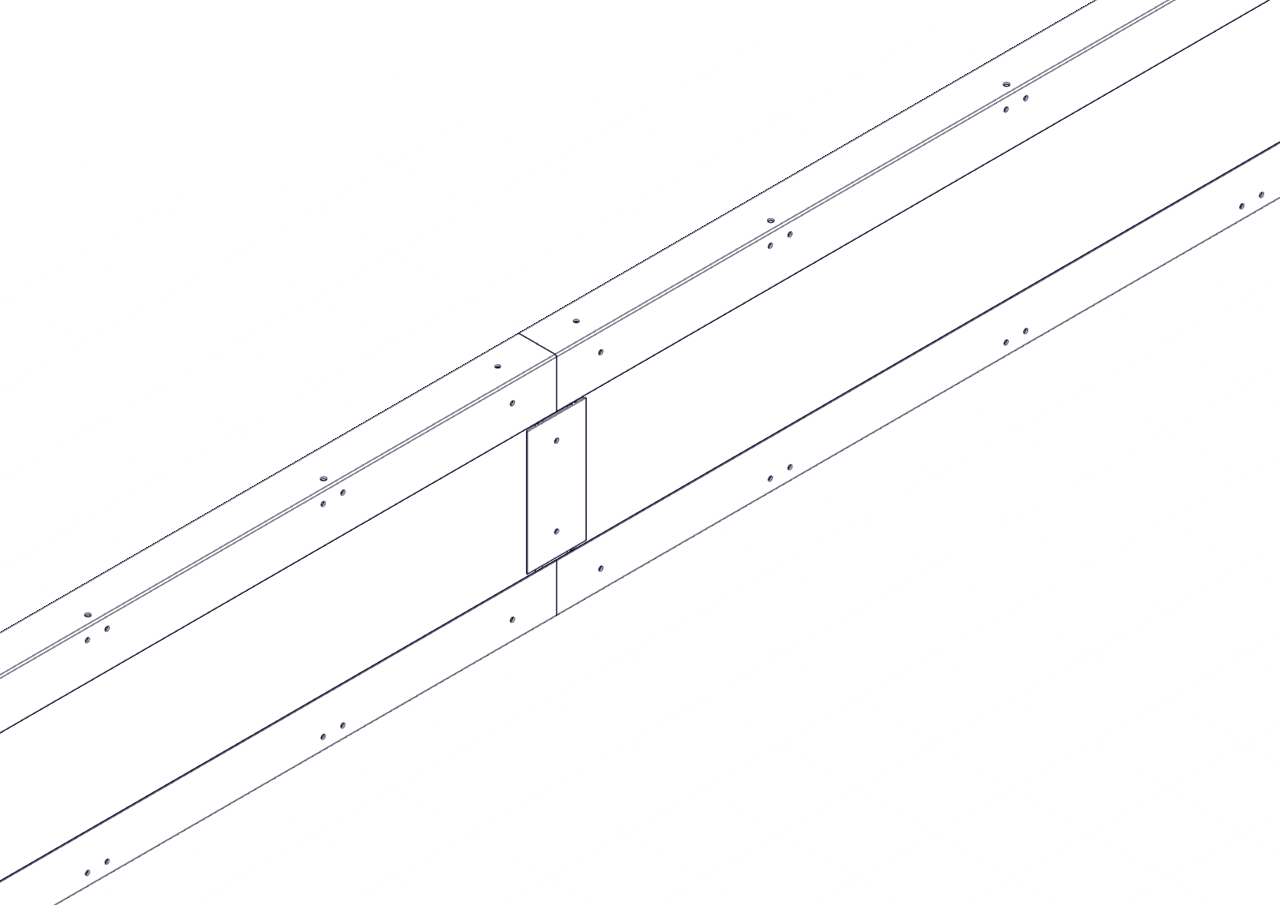

Diagram van het assemblageproces van een V5-wedstrijdrobot, met de belangrijkste componenten en verbindingen voor optimale prestaties bij roboticawedstrijden. Diagram dat stap 5.2 van het assemblageproces van de V5 Competition Robots illustreert, met details over de belangrijkste componenten en hun opstelling voor optimale prestaties.

Screenshot van stap 5.3 uit de documentatie van VEX Robotics, waarin het assemblageproces voor een wedstrijdrobot wordt geïllustreerd, met de belangrijkste onderdelen en instructies voor het bouwen en configureren van de robot voor wedstrijden. Schermafbeelding van stap 5.4 van de V5-categoriebeschrijving, gericht op de assemblage of configuratie van wedstrijdrobots, met gelabelde componenten en instructies voor effectief robotontwerp.

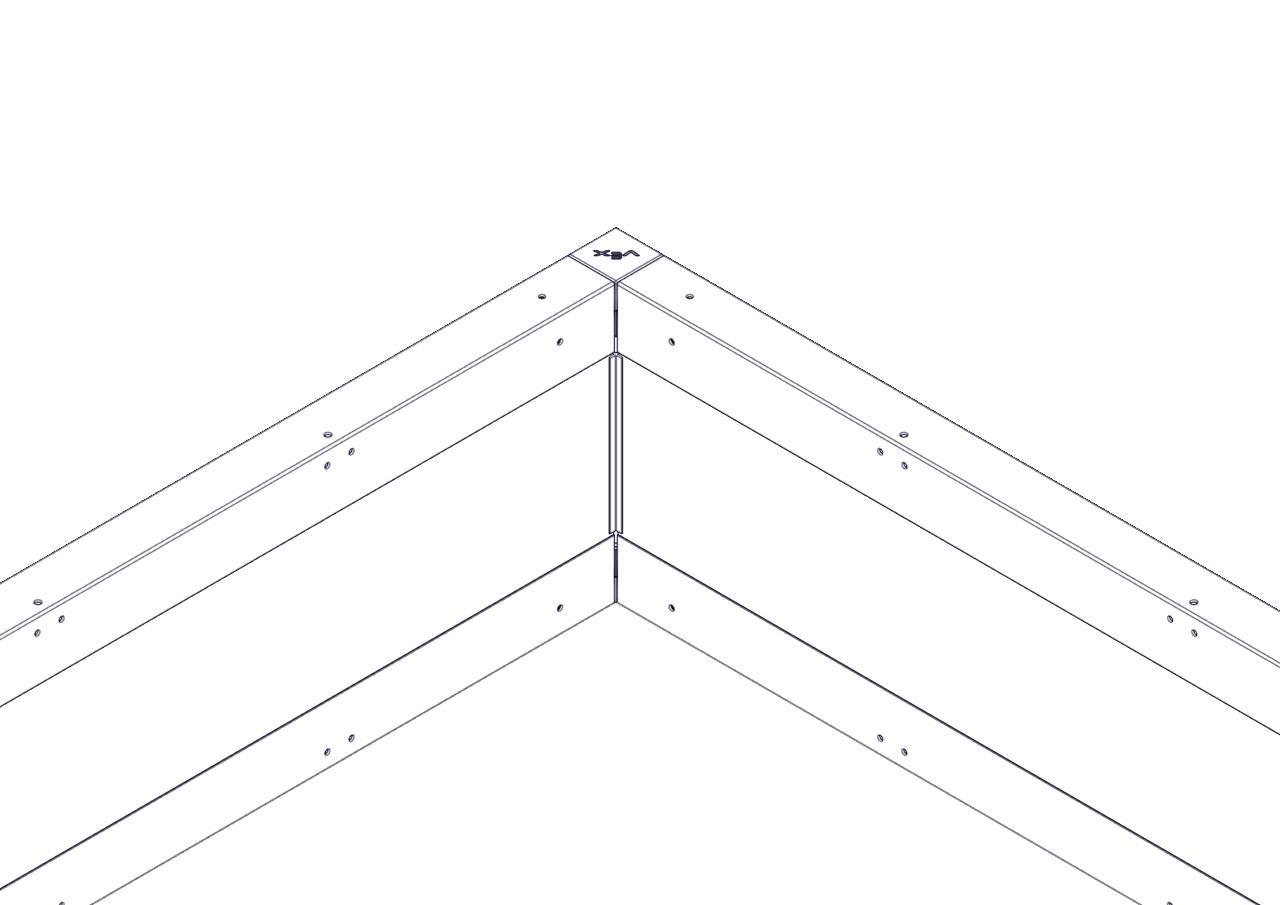

5. Sluit de extrusies weer aan op de connector.

Zorg ervoor dat de moeren in de moerzakken blijven.

Diagram dat het assemblageproces voor een wedstrijdrobot illustreert, met de belangrijkste onderdelen en hun opstelling, als onderdeel van de beschrijving van categorie V5 in het gedeelte Wedstrijdrobots. Screenshot van een ontwerpproces voor een wedstrijdrobot, met stap 6.2 in de V5-categoriebeschrijving, waarin de belangrijkste onderdelen en montage-instructies voor het bouwen van een wedstrijdrobot worden getoond. Stroomdiagram dat het proces voor het configureren van competitieve robots in V5 illustreert, met gedetailleerde stappen en beslissingspunten voor optimale instellingen en prestaties. Stroomdiagram waarin de stappen voor het configureren van een wedstrijdrobot in het V5-systeem worden geïllustreerd, met nadruk op de belangrijkste onderdelen en processen die betrokken zijn bij de installatie en bediening.

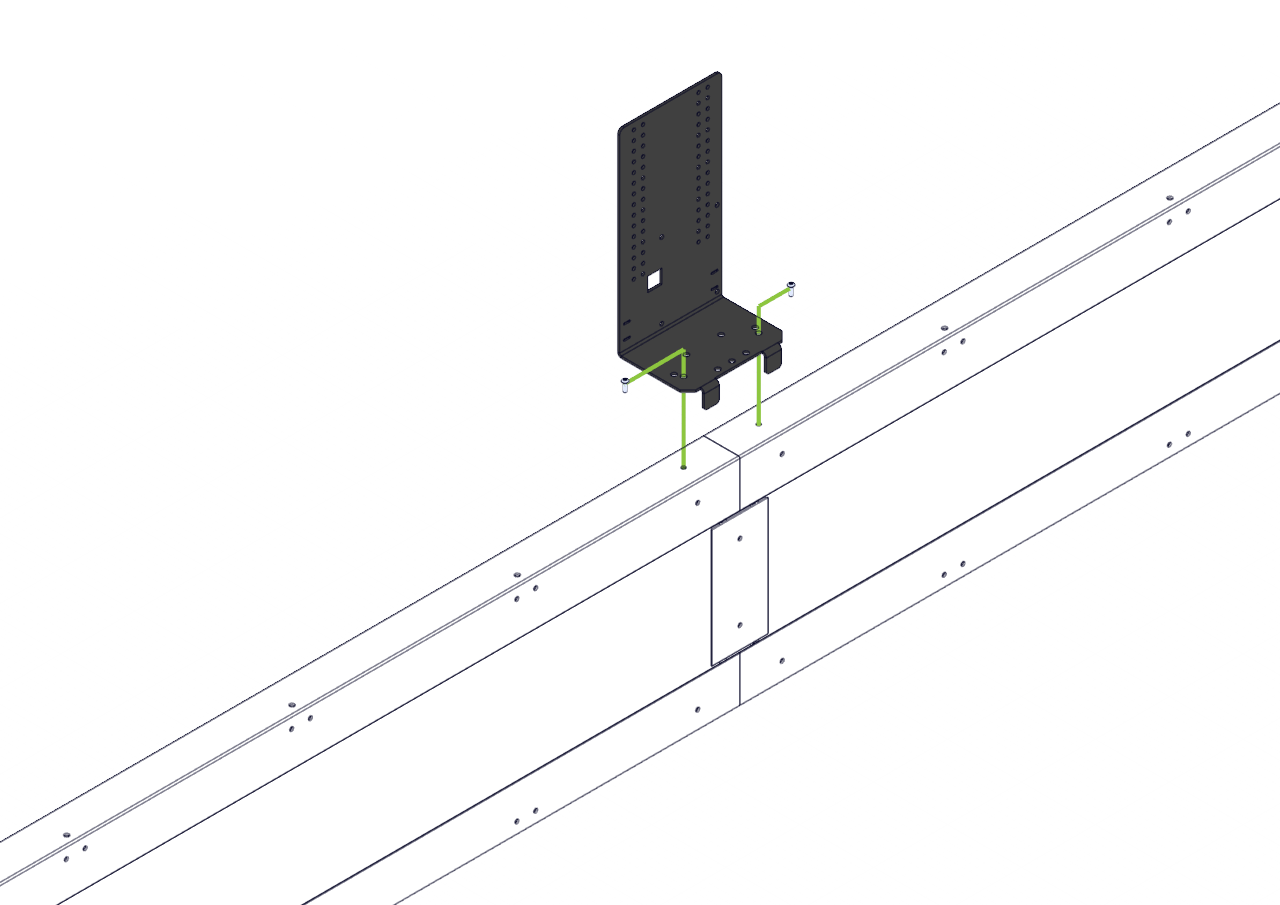

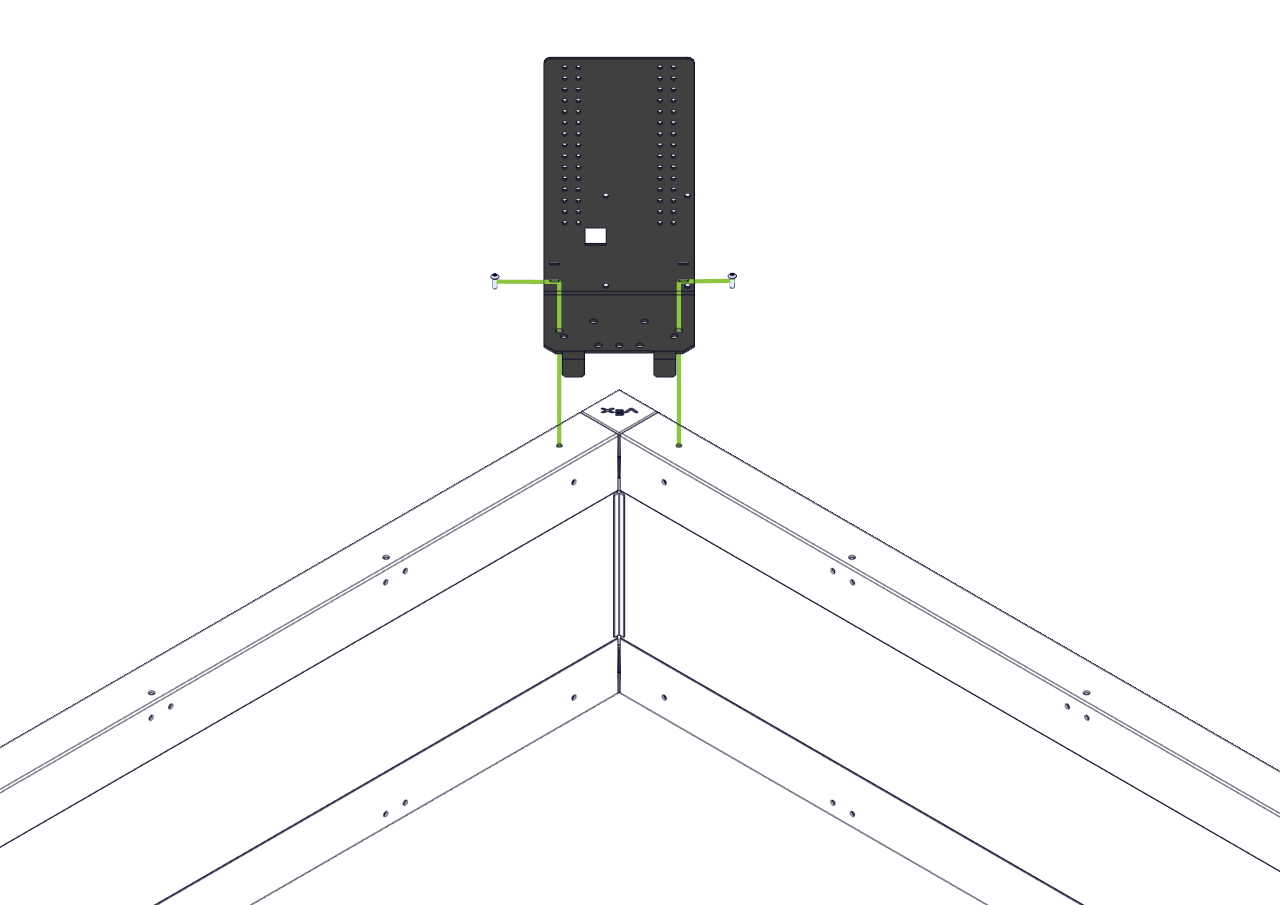

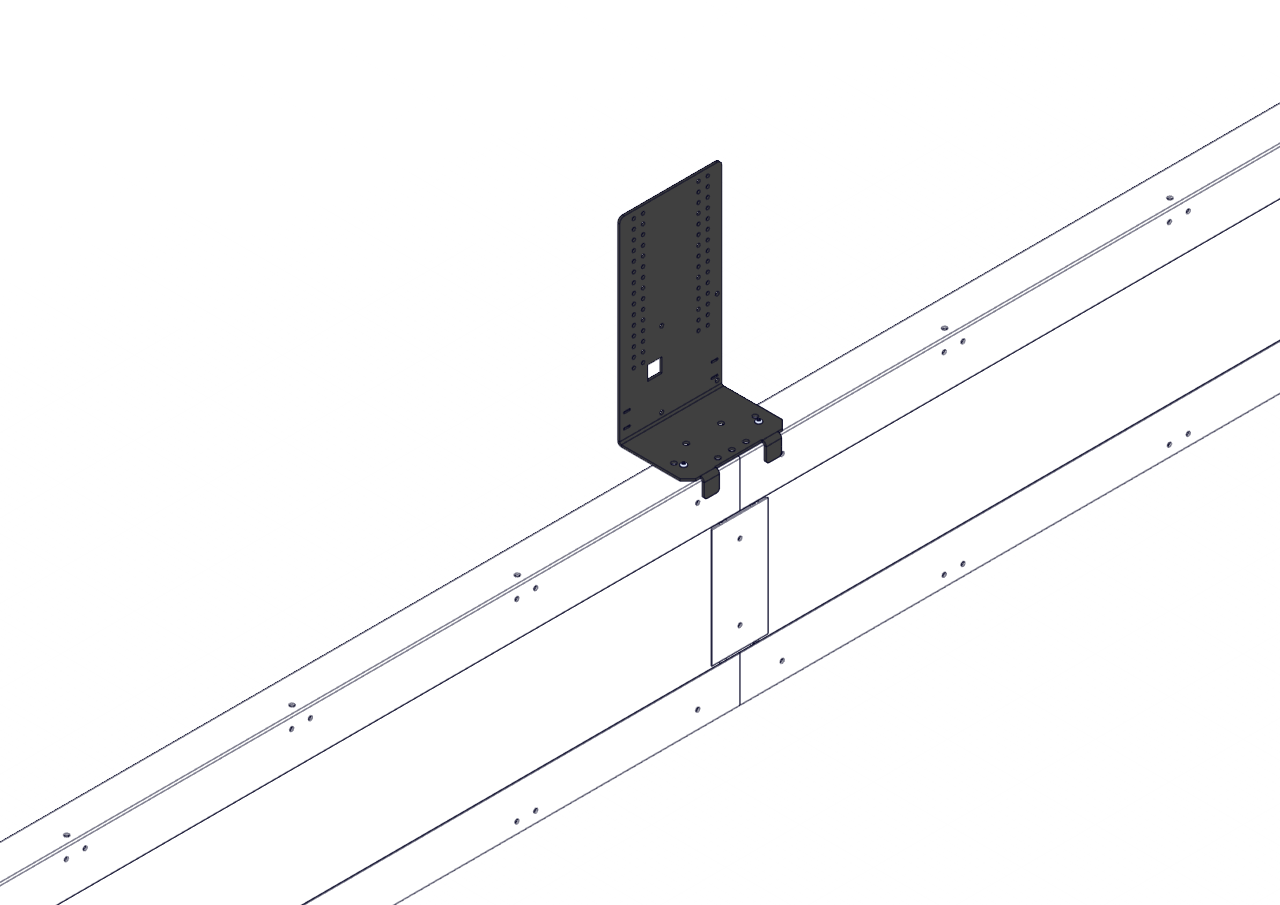

6. Plaats de veldmonitorstandaard op de extrusies.

Bevestig de standaard met twee sterschroeven.
Zorg ervoor dat de schroeven volledig zijn vastgedraaid en dat de veldmonitorstandaard stevig vastzit.

Screenshot van stap 7.1 uit de V5-categoriebeschrijving, waarin het installatieproces voor wedstrijdrobots wordt geïllustreerd, met gelabelde componenten en instructies voor montage.

Stroomdiagram waarin het proces voor het configureren van competitieve robots in het V5-systeem wordt geïllustreerd. Hierbij worden de belangrijkste stappen en beslissingen bij het instellen en bedienen van de robot benadrukt.

Stap 7.3 van V5 Categoriebeschrijving toont een gedetailleerd diagram van de componenten van een wedstrijdrobot en instructies voor de montage. Hierbij worden de belangrijkste onderdelen en hun opstelling voor optimale prestaties bij roboticawedstrijden benadrukt.

Stroomdiagram met de stappen voor het configureren van competitieve robots in V5, met nadruk op de belangrijkste processen en beslissingspunten voor effectieve programmering en bediening.

Stroomdiagram waarin de stappen voor het configureren van een wedstrijdrobot in het V5-roboticasysteem worden geïllustreerd. Hierbij worden de belangrijkste componenten en processen voor een effectieve installatie en bediening benadrukt.

Screenshot van stap 7.6 uit de documentatie van VEX Robotics, waarin het proces met betrekking tot wedstrijdrobots in de V5-categorie wordt geïllustreerd, met gelabelde componenten en instructies voor de installatie.

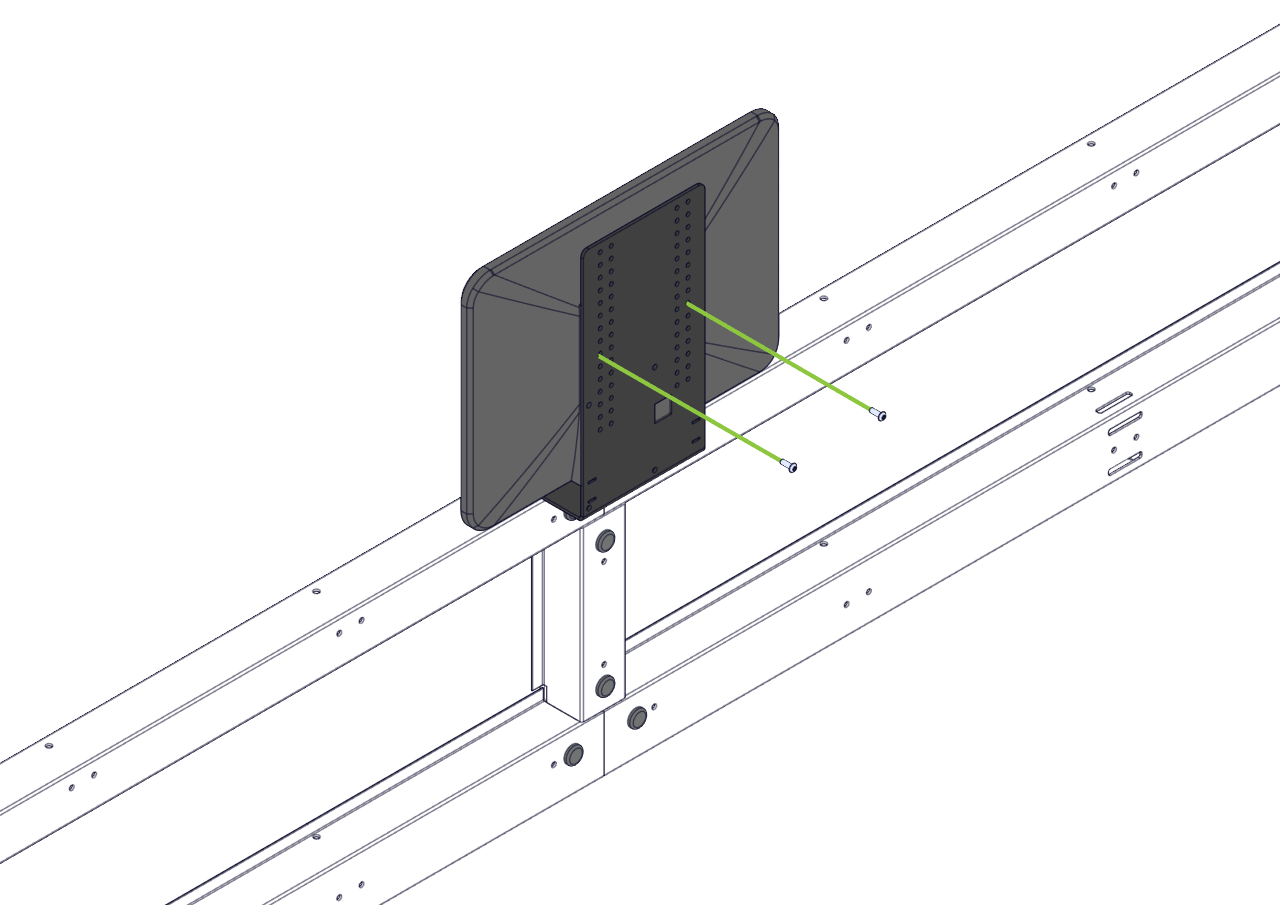

7. Gebruik het gestandaardiseerde VESA-monitormontagemateriaal om de monitor aan de veldmonitorstandaard te bevestigen.

De monitor moet naar het veld gericht zijn.

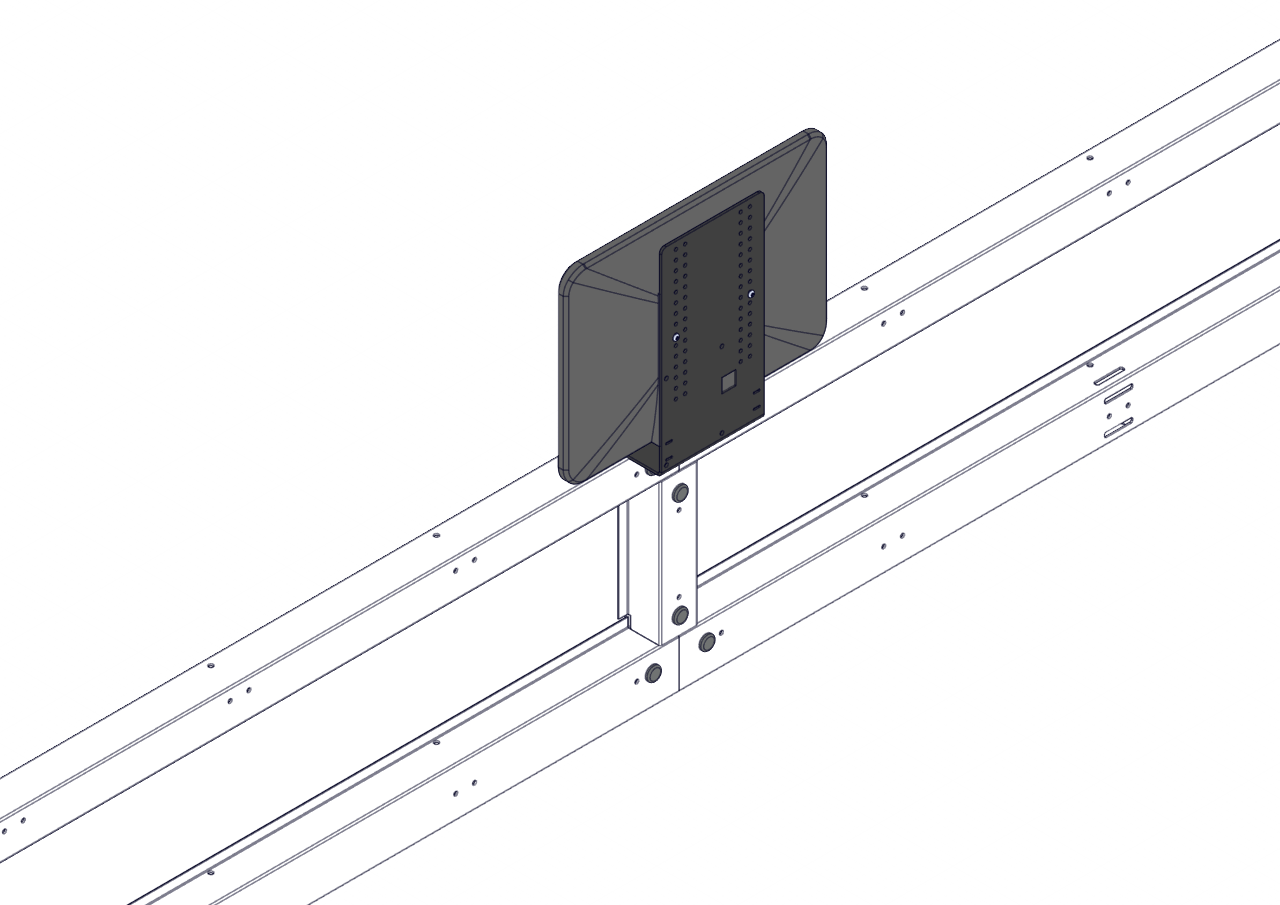

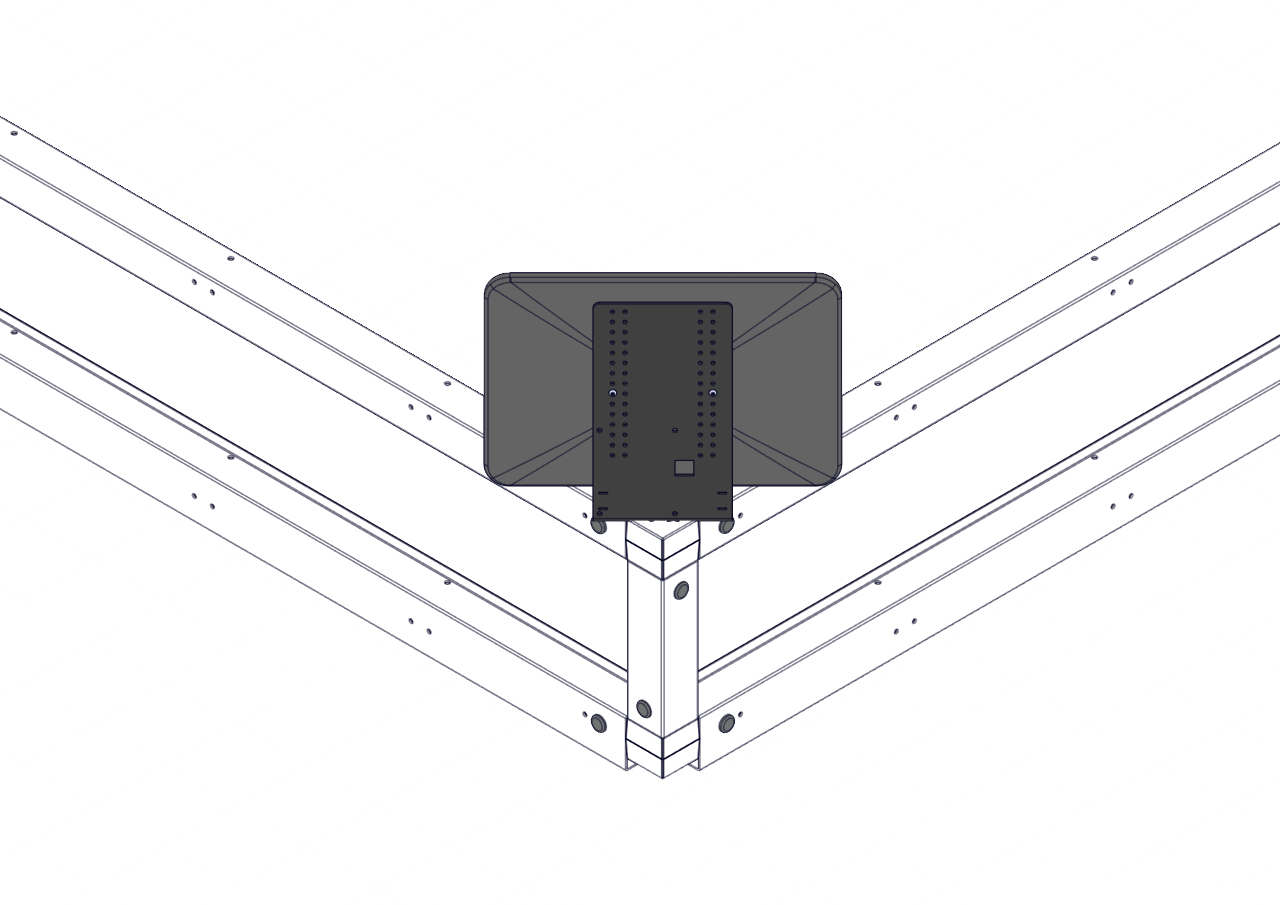

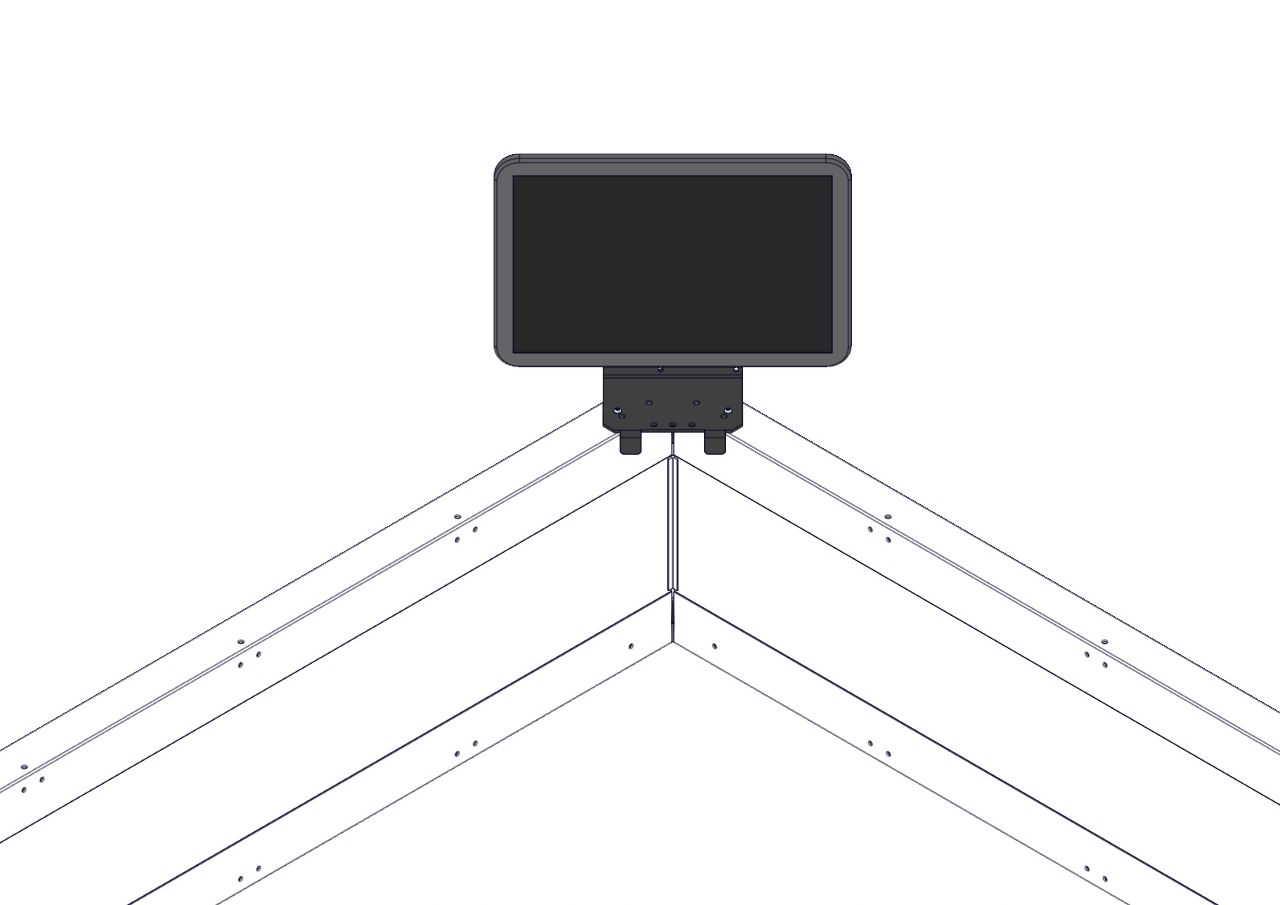

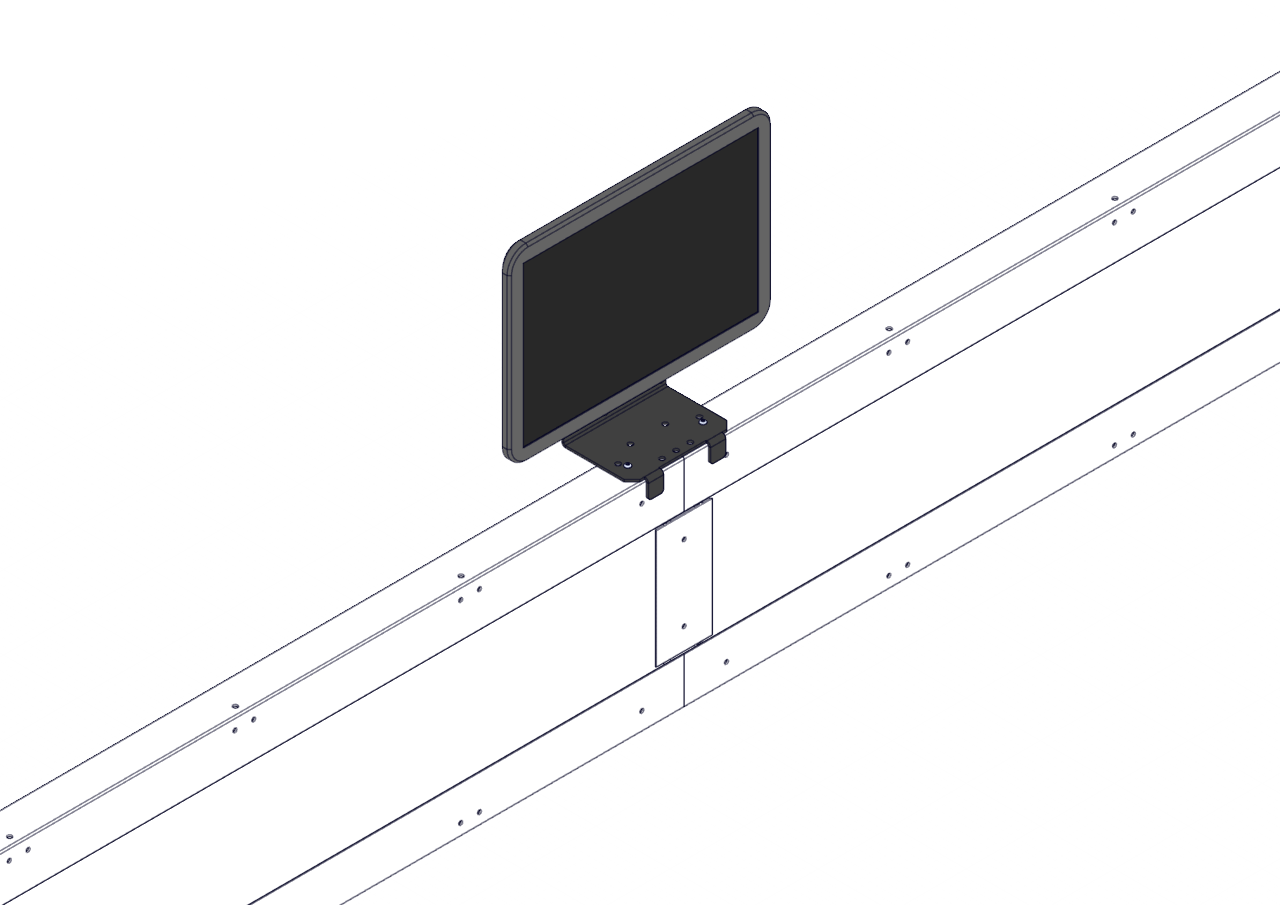

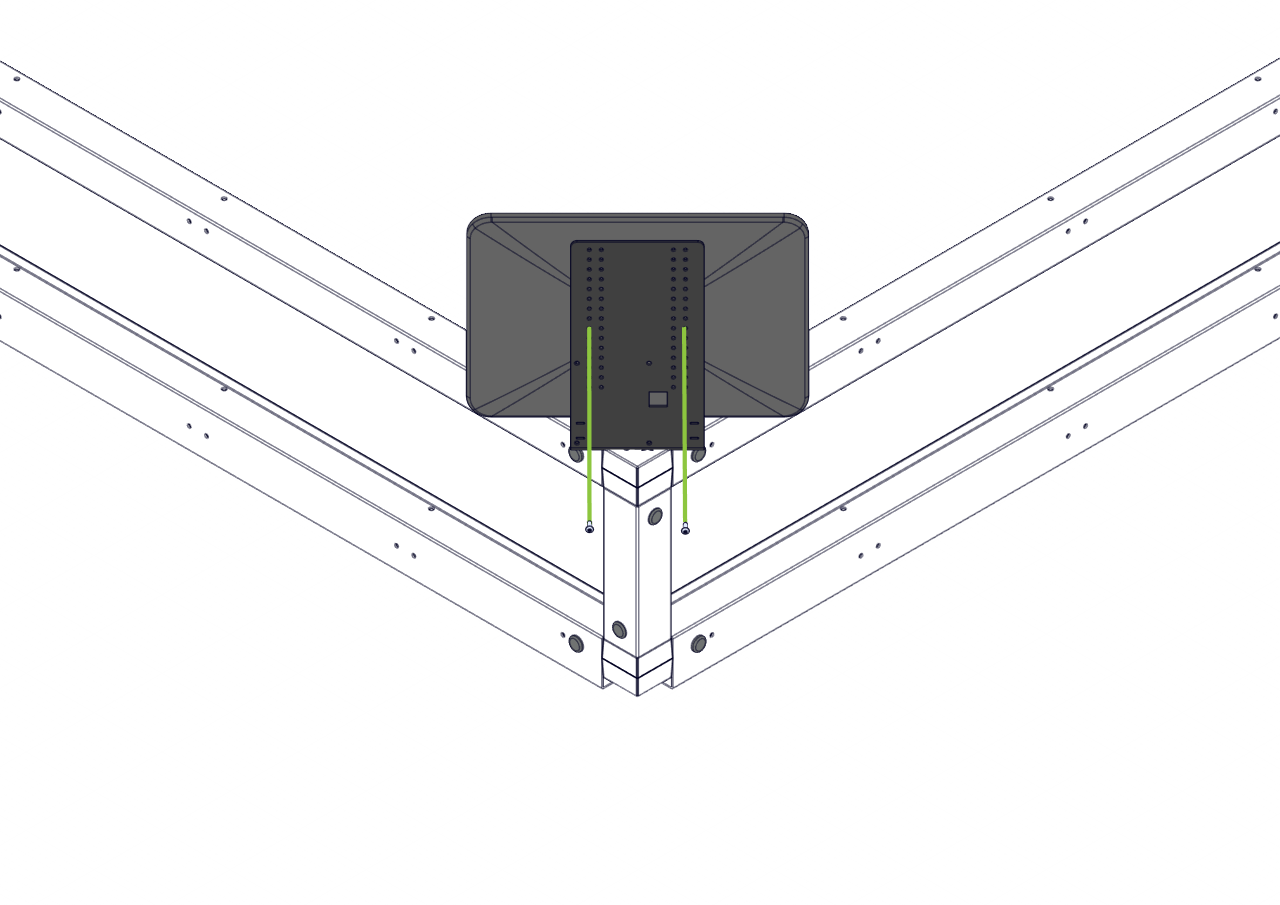

Je kunt de monitor aan de zijkanten van het veld bevestigen, of aan de hoeken, zoals op deze afbeeldingen te zien is.
