Configuratie van 3-draads apparaten in VEXcode EXP – VEX-bibliotheek

Wanneer u begint met programmeren met VEXcode EXP, verschijnen Sensor- en 3-Wire-apparaatblokken pas in de Toolbox als ze zijn geconfigureerd.

Een 3-draads apparaat toevoegen

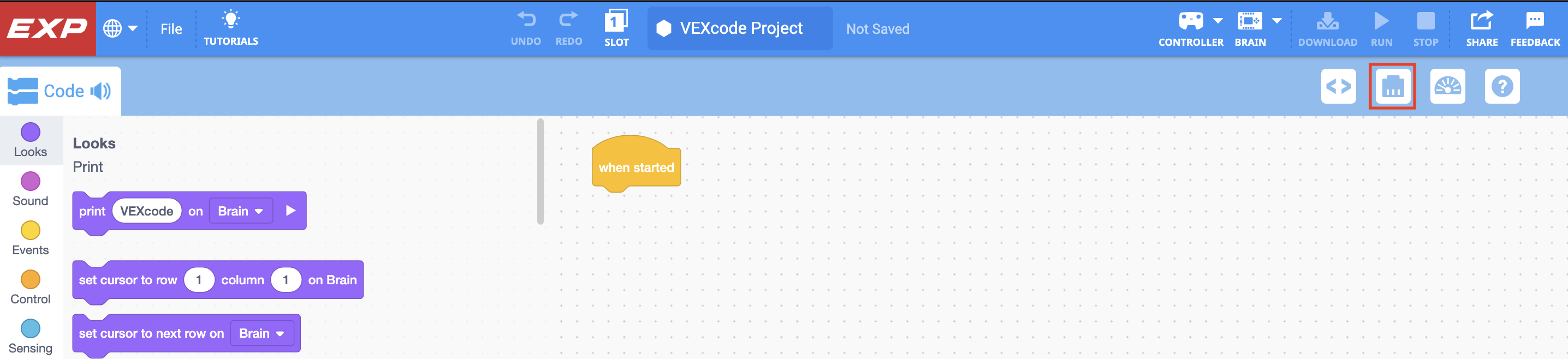

VEXcode EXP-werkbalk met het pictogram Apparaten gemarkeerd tussen de pictogrammen Code Viewer en Print Console.

Om een apparaat te configureren, selecteert u de knop Apparaten om het venster Apparaten te openen.

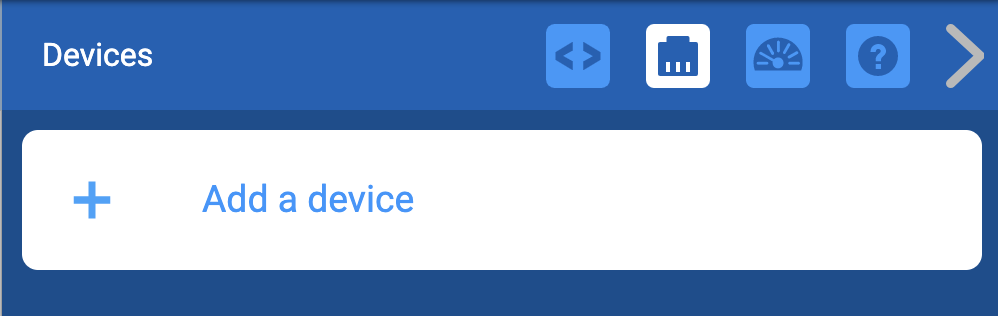

VEXcode EXP Devices-menu met de knop Apparaat toevoegen weergegeven.

Selecteer 'Een apparaat toevoegen'.

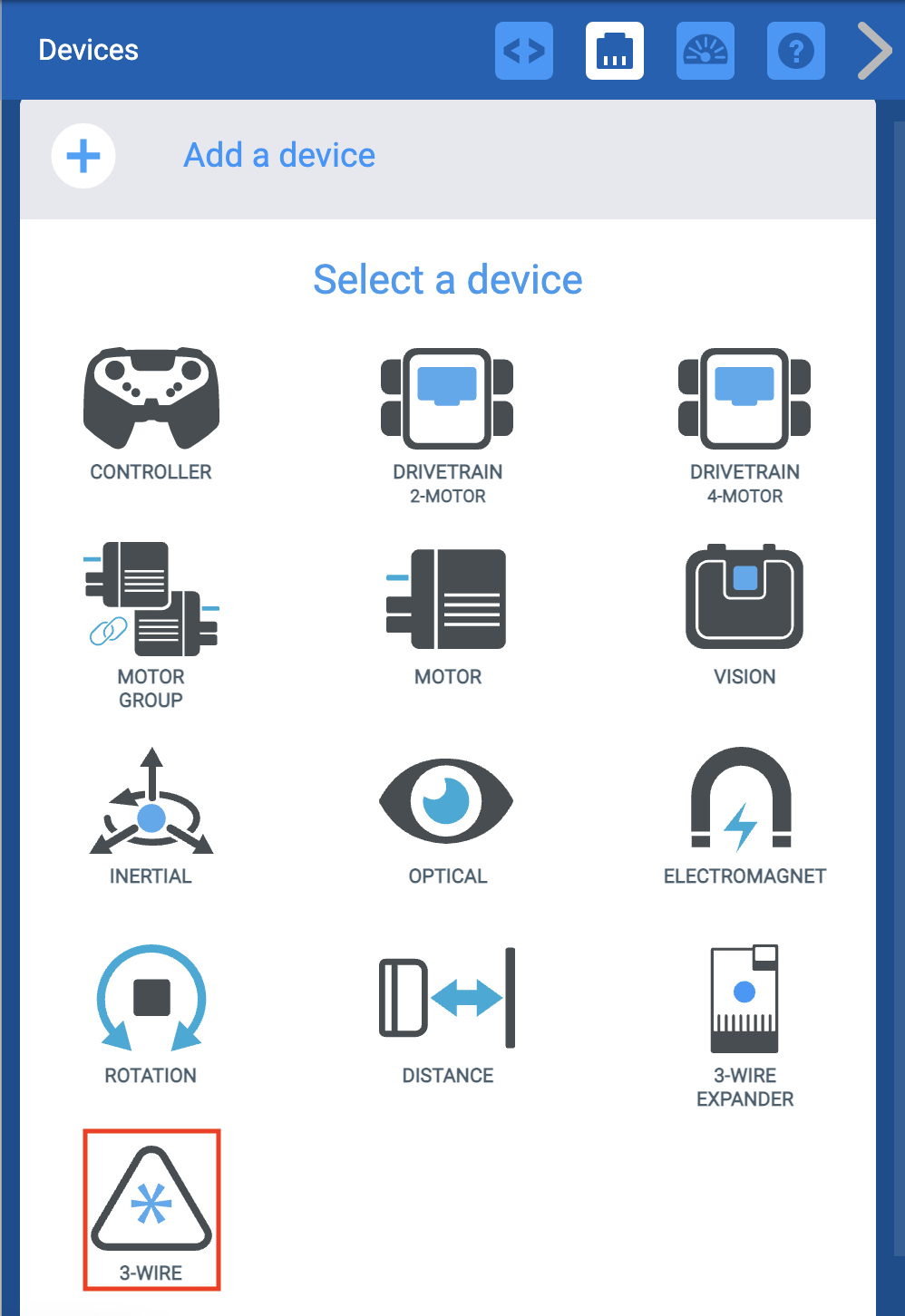

VEXcode EXP Devices-menu nadat de knop Apparaat toevoegen is geselecteerd. De optie 3 draden is gemarkeerd.

Selecteer de 3-draads apparaten.

VEXcode EXP Devices-menu nadat de optie 3-draads apparaat is geselecteerd. Er wordt een menu met 3-draadsapparaten weergegeven en de optie Eindschakelaar is gemarkeerd.

Selecteer het 3-draads apparaat dat u gebruikt. Dit voorbeeld toont een eindschakelaar.

Opmerking: 3-draads apparaten omvatten de eindschakelaar, bumperschakelaar, encoder, afstandsmeter, lijntracker, licht, potentiometer, LED, gyro, motor-393, servo, accelerometer-2G, accelerometer-6G, Digital In en Digitaal uit. Alle apparaten volgen hetzelfde configuratieproces met een extra stap voor Motor-393.

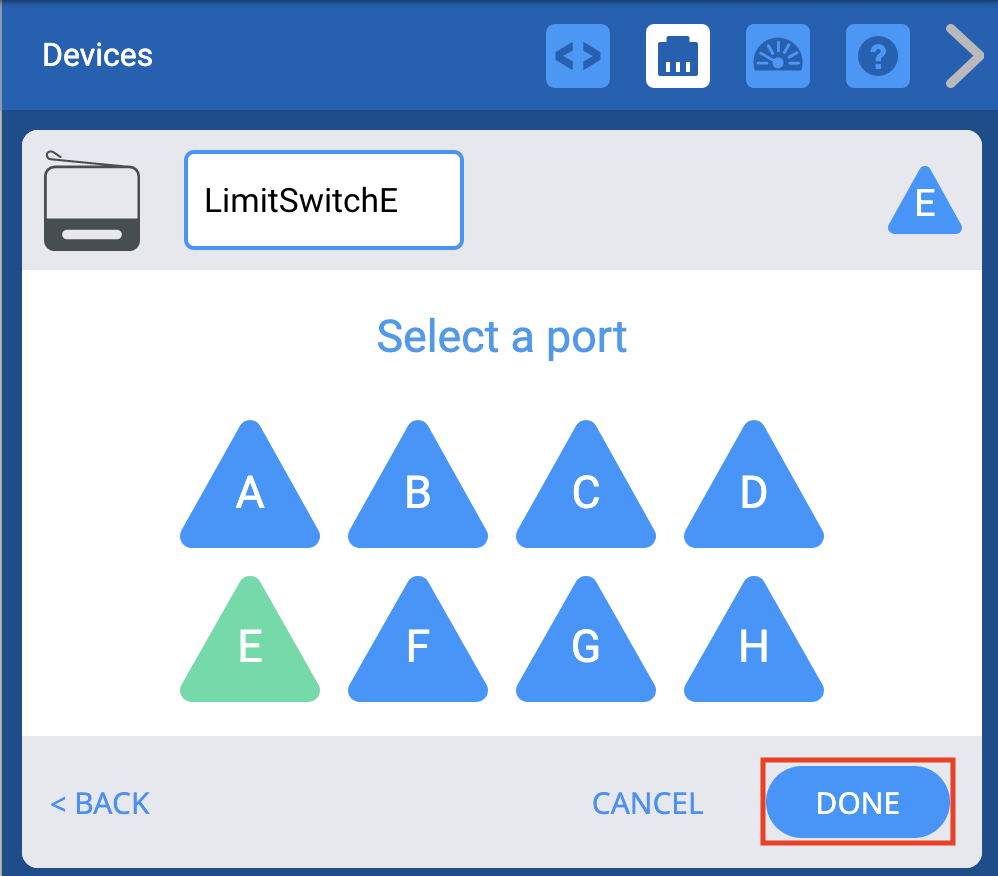

VEXcode EXP Devices-menu nadat u de poort van het nieuwe apparaat op E hebt ingesteld. Daaronder is de knop Gereed gemarkeerd.

Selecteer op welke poort het apparaat is aangesloten op de VEX EXP Brain. Poorten die al voor andere apparaten zijn geconfigureerd, zijn niet beschikbaar. Zodra de poort is geselecteerd, selecteert u “Gereed” om het apparaat aan de configuratie te onderwerpen of “Annuleren” om terug te keren naar het menu Apparaten.

Opmerking:Als u “Annuleren” selecteert, worden alle wijzigingen die u aan het apparaat hebt aangebracht ongedaan gemaakt en maken deze geen deel uit van de configuratie.

De poort van een 3-draads apparaat wijzigen

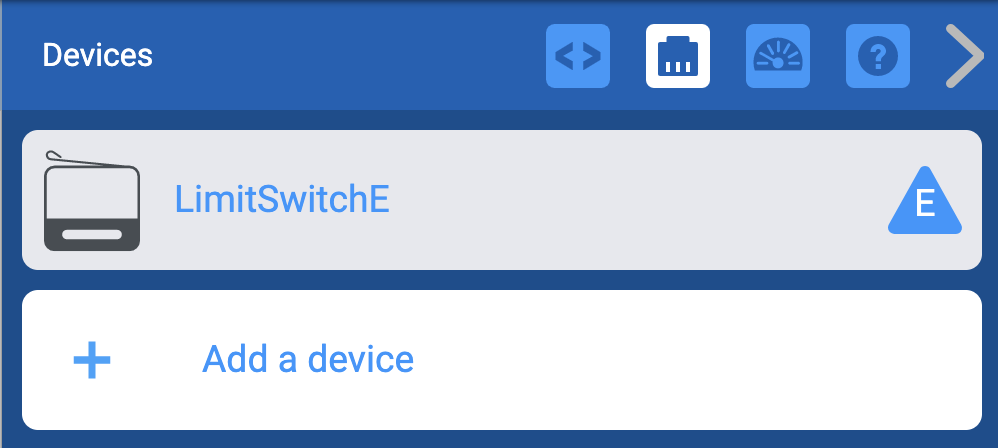

VEXcode EXP Devices-menu met de eerder toegevoegde eindschakelaar weergegeven.

U kunt het poortnummer voor het 3-draads apparaat wijzigen door het 3-draads apparaat te selecteren in het venster Apparaten.

VEXcode EXP Devices-menu na het wijzigen van de poort van het apparaat naar D. De optie D-poort is nu groen gekleurd. Hieronder is de knop Gereed gemarkeerd.

Selecteer een andere poort op het poortselectiescherm en het poortnummer wordt groen. Selecteer vervolgens "Gereed" om de wijziging door te geven.

De naam van een 3-draads apparaat wijzigen

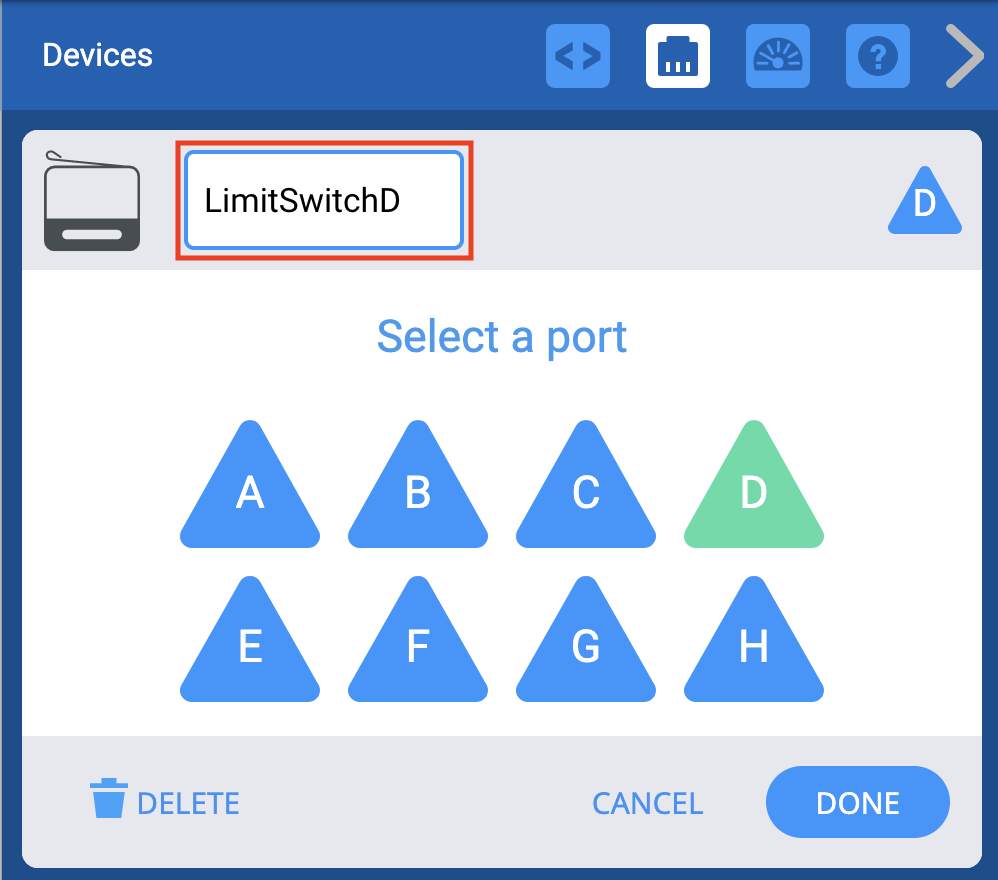

Venster VEXcode EXP-apparaten met de opties voor eindschakelaars weergegeven. Hierboven is de naam van het apparaat gemarkeerd om aan te geven dat de naam ervan kan worden gewijzigd.

U kunt het 3-draads apparaat ook een andere naam geven door de naam in het tekstvak bovenaan het poortselectiescherm te wijzigen. Als u een ongeldige naam selecteert, wordt het tekstvak rood gemarkeerd om dit aan te geven. Selecteer vervolgens "Gereed" om de apparaatwijzigingen in de configuratie door te geven.

VEXcode EXP Wanneer het limietblok wordt weergegeven met het vervolgkeuzemenu Eindschakelaar geopend. De nieuwe apparaatnaam van de eindschakelaar wordt weergegeven in het vervolgkeuzemenu.

Als u de naam wijzigt van een 3-draads apparaat dat al in uw project wordt gebruikt, moet u de naam van het apparaat in het blok bijwerken naar de nieuwe naam met behulp van de vervolgkeuzelijst.

Een 3-draads apparaat verwijderen

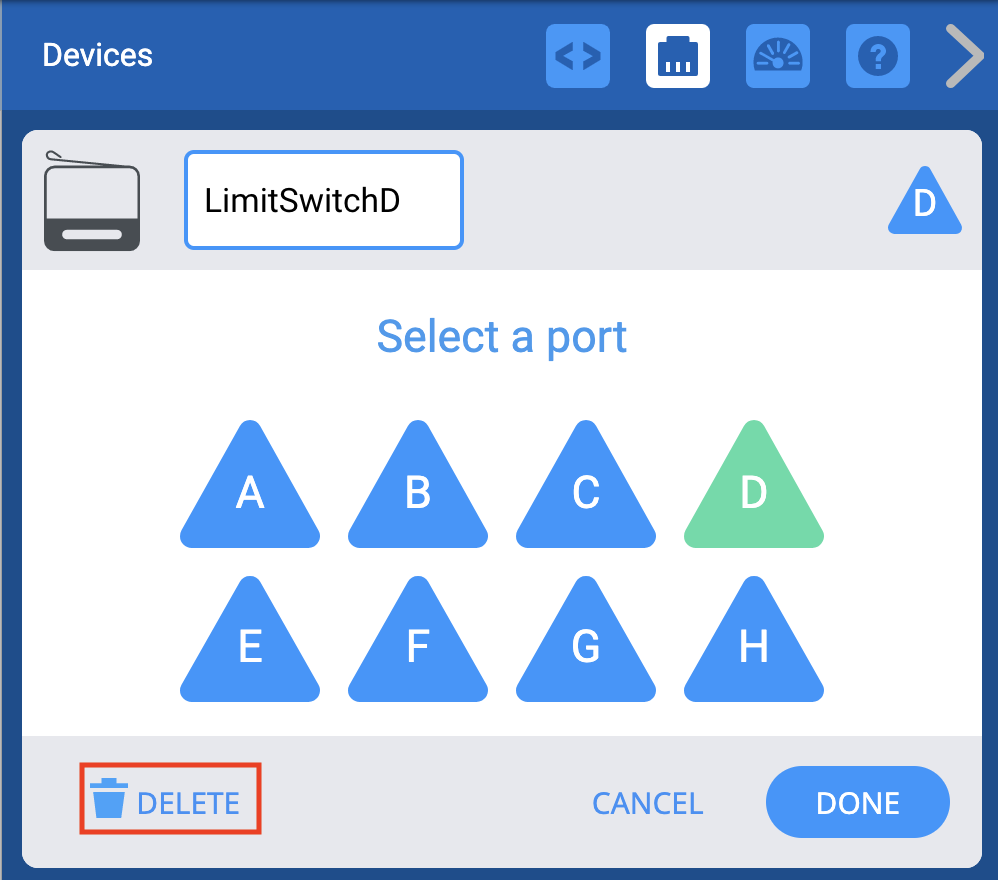

Venster VEXcode EXP-apparaten met de opties voor eindschakelaars weergegeven. Hieronder is de knop Verwijderen gemarkeerd.

3-draads apparaten kunnen ook worden verwijderd door de optie “Verwijderen” onderaan het poortselectiescherm te selecteren.

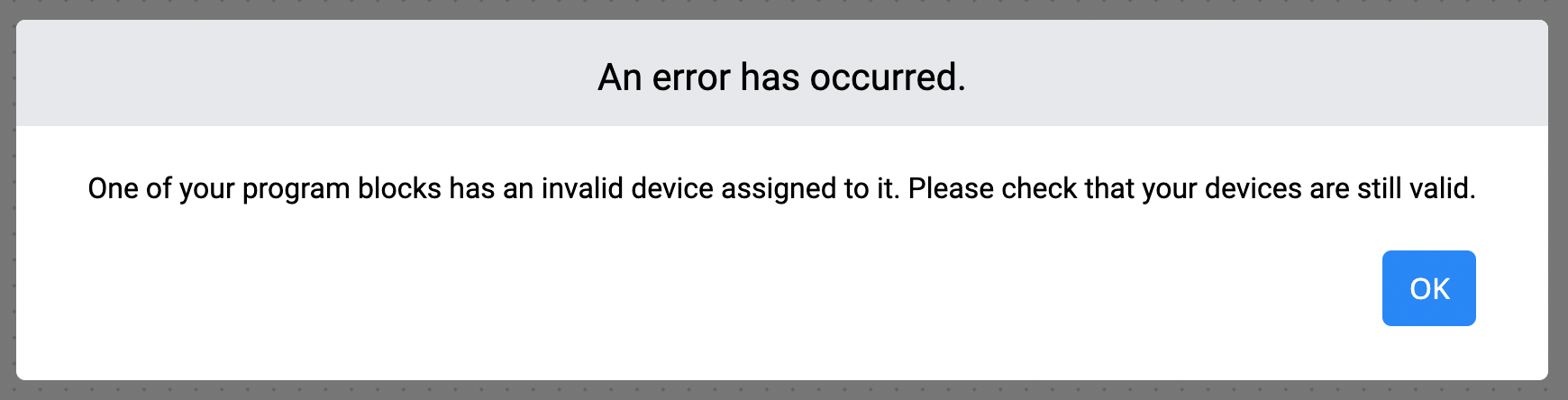

VEXcode EXP Error Occurred-prompt met de tekst Er is een fout opgetreden. Aan één van uw programmablokken is een ongeldig apparaat toegewezen. Controleer of uw apparaten nog geldig zijn. Hieronder vindt u een OK-knop.

Opmerking: Als u een 3-draads apparaat verwijdert dat al in uw project wordt gebruikt, zal uw project een foutmelding genereren als u het probeert te downloaden totdat u ook de blokken verwijdert die het verwijderde apparaat gebruikten.
