Het apparatenscherm op de EXP Brain gebruiken – VEX-bibliotheek

U kunt het scherm Apparaten op de VEX EXP Brain gebruiken om sensorgegevens voor een aangesloten sensor te bekijken.

Het Brain-scherm wordt weergegeven in het menu Start, met de optie Apparaten geselecteerd. Apparaten is de derde optie in het menu Start.

Gebruik de linker- en rechterknoppen om de menuoptie Apparaten te markeren en druk vervolgens op de knop Controleren om Apparaten te selecteren.

Het Brain Screen wordt weergegeven in het menu Apparaten. Hier worden in realtime gegevens van aangesloten apparaten gerapporteerd. Op drie schermafbeeldingen ziet u hoe u met de rechterknop naar de optische sensor navigeert en deze selecteert. In dit voorbeeld is de optische sensor de zevende optie in het menu Apparaten.

In het menu Apparaten ziet u aangesloten apparaten op uw robot.

Gebruik de knoppen links en rechts om de gewenste sensor te markeren en druk vervolgens op de knop Controleren om deze te selecteren.

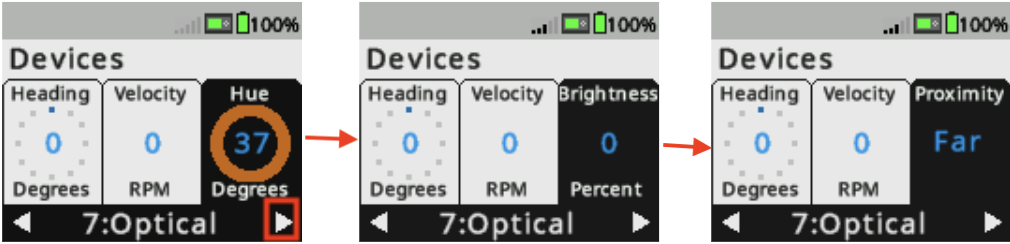

Het hersenscherm wordt weergegeven in het menu Apparaten, waarbij de optische sensor is geselecteerd. Op drie schermafbeeldingen ziet u hoe u met de knop Controleren door de gegevensopties van de optische sensor kunt scrollen. Eerst geeft de sensor de tintwaarde door, vervolgens de helderheid en ten slotte de nabijheid.

Als er meer dan één gegevenstype door de sensor wordt gerapporteerd, kunt u de knop Controleren gebruiken om door de sensorgegevensopties te bladeren.

In deze voorbeeldafbeelding kan de optische sensor de tintwaarde, helderheid of nabijheid weergeven.

Het hersenscherm wordt weergegeven met het dashboard met de optische sensor geopend via het menu Apparaten. Er wordt informatie over de sensor weergegeven, zoals de tint, LED, helderheid, nabijheid en de Smart Port van de sensor.

Blijf op de knop Controleren drukken totdat u de gewenste schermweergave Apparaten voor de door u geselecteerde sensor ziet.

Deze voorbeeldafbeelding toont het apparatenscherm voor de optische sensor. Het scherm Apparaten toont de poort waarop de optische sensor is aangesloten, evenals de tintwaarde, kleur, LED, helderheid en nabijheidsgegevens.
