VEX IQ gebruiken (1e generatie)? Zie dit artikel.

Volg de onderstaande stappen om uw VEX IQ-controller (2e generatie) te koppelen met uw Brain (2e generatie).

Opmerking: eenmaal gekoppeld, blijven de Brain en de Controller gekoppeld, zelfs nadat beide zijn uit- en weer ingeschakeld.

Voorbereiding voor draadloos koppelen

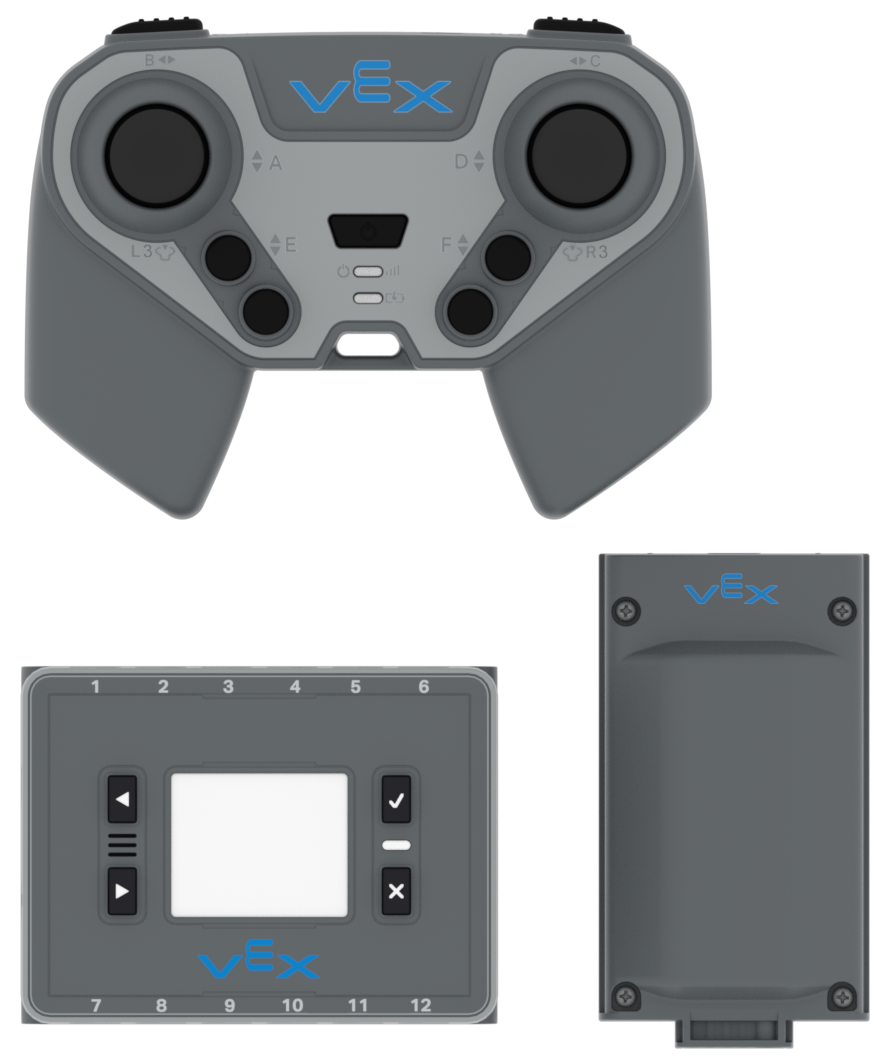

Controller, Brein en Batterij bij elkaar geplaatst.

Verzamel de volgende items

Opgeladen VEX IQ-controller (2e generatie).
- Zie dit artikel voor meer informatie over het opladen van een (2e generatie) controller.
VEX IQ (2e generatie) Hersenen
Opgeladen VEX IQ-batterij (2e generatie).
- Zie dit artikel voor meer informatie over het opladen van een (2e generatie) batterij.

Naast de controller wordt het brein weergegeven. Beide zijn voorzien van groene Power LED-lampjes om aan te geven dat ze zijn ingeschakeld.

Power on the Brain en Controller

Installeer de batterij en selecteer de knop Controleren om de Brain in te schakelen.

Druk op de aan/uit-knop om de controller in te schakelen.

De Brain-LED en de Power/Link-LED van de controller moeten groen branden om aan te geven dat ze zijn ingeschakeld.

Koppel de controller en de hersenen draadloos

Bekijk deze animatie en volg de onderstaande stappen om de Controller en Brain draadloos te koppelen.

Wanneer er een draadloze verbinding is, moeten de Brain-LED en de Power/Link-LED van de controller beide groen knipperen om aan te geven dat ze verbonden zijn.

Stappen voor het verbinden

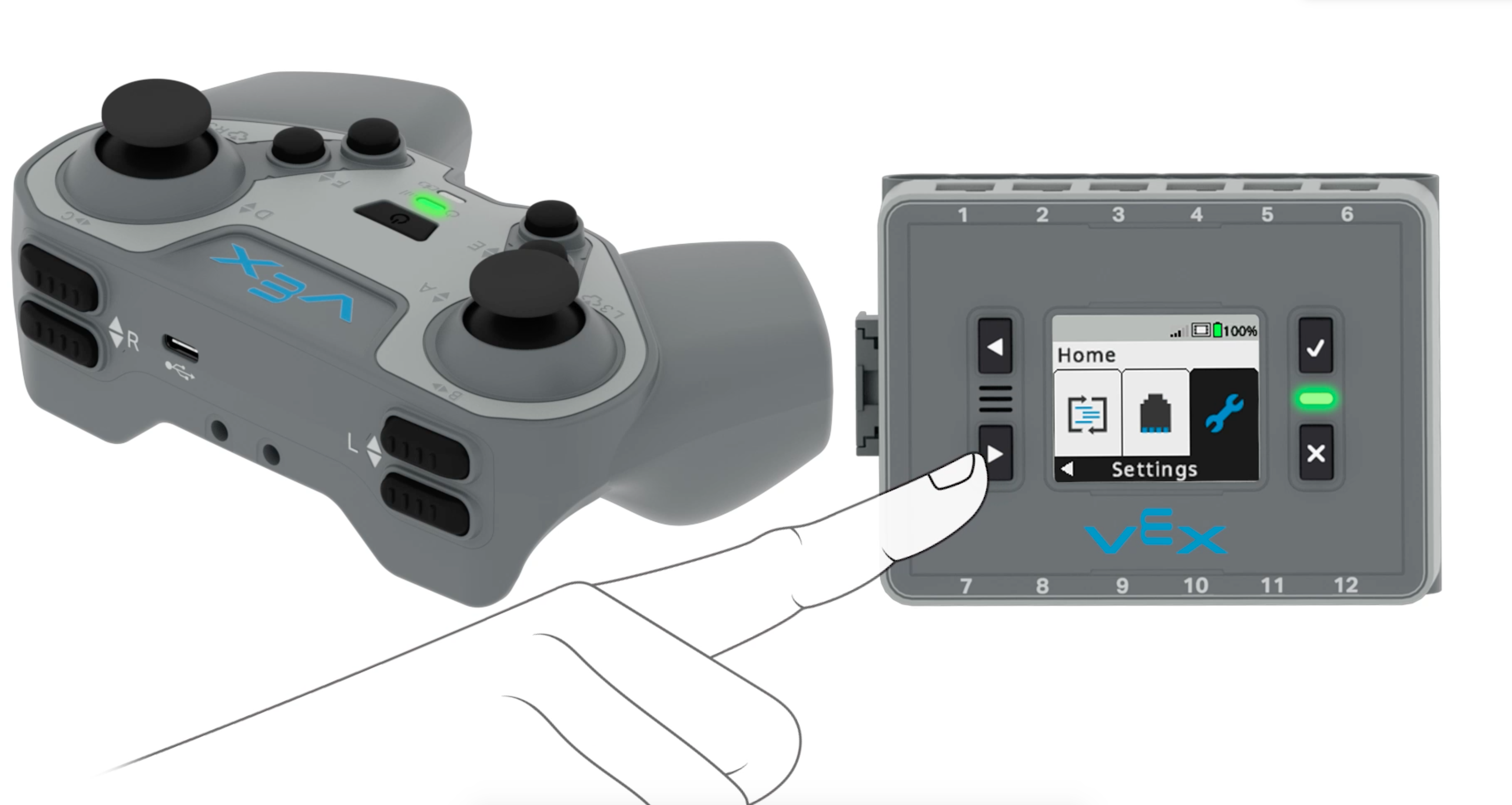

Het Brain-scherm wordt weergegeven in het menu Start, met de optie Instellingen geselecteerd. Instellingen is de vierde optie in het menu Start. Er wordt een hand getoond die op de rechterpijlknop drukt.

Stap 1: Gebruik de pijlknoppen om naar Instellingen te scrollen.

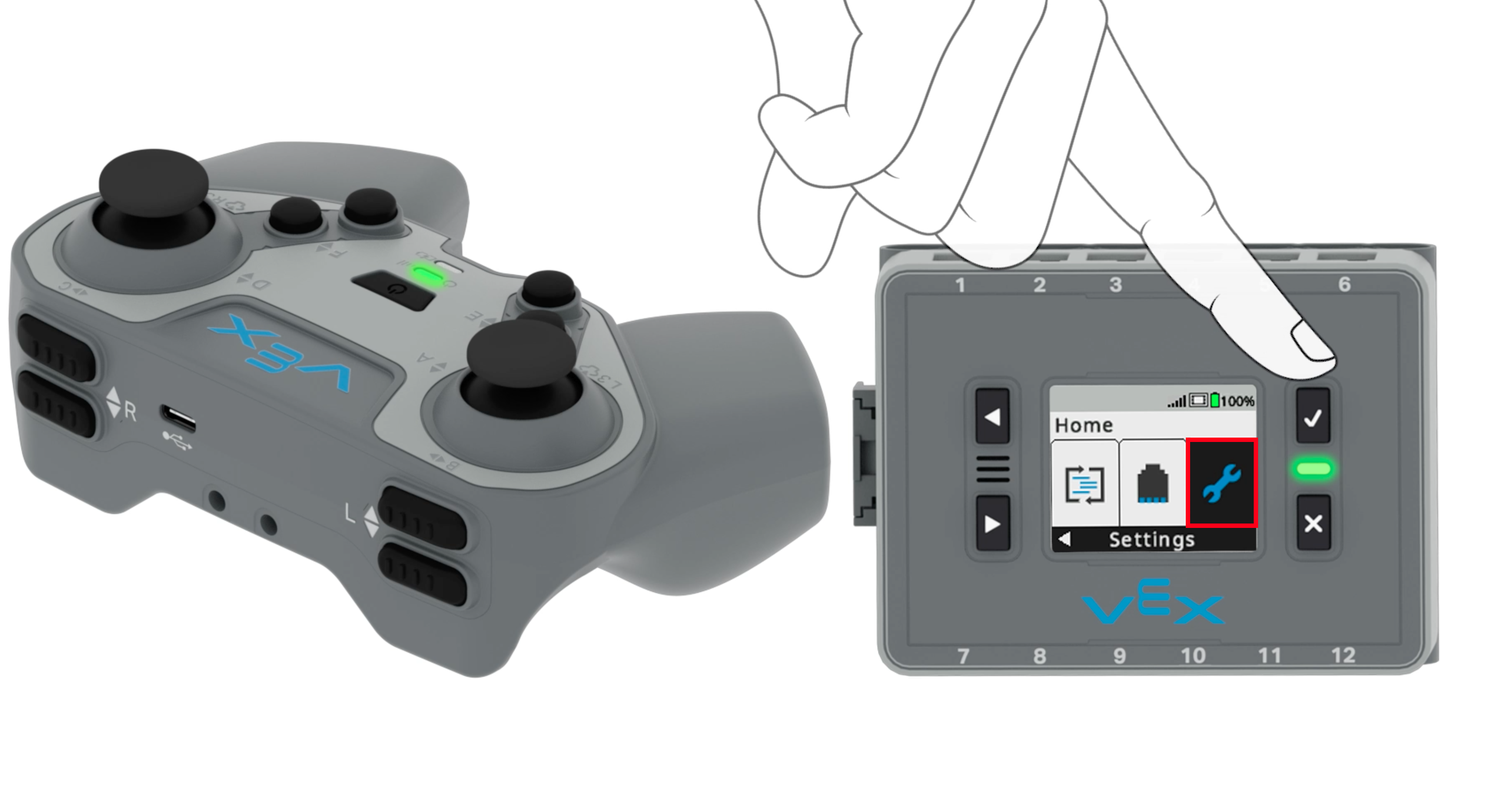

Het Brain-scherm wordt weergegeven in het menu Start, met de optie Instellingen geselecteerd. Er wordt een hand getoond die op de Check-knop drukt.

Stap 2: Druk op de knop Controleren om Instellingen te selecteren.

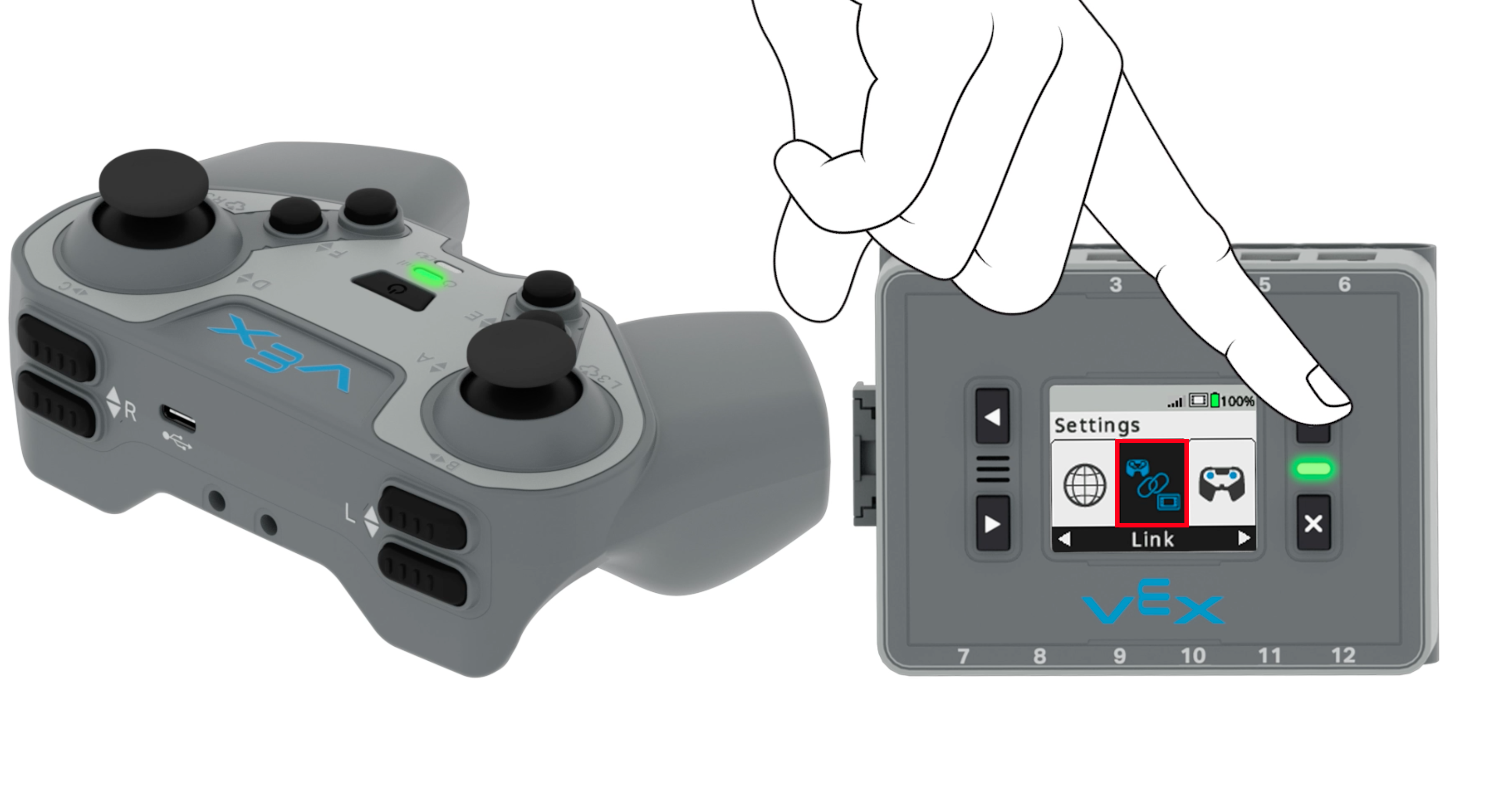

Het Brain-scherm wordt weergegeven in het menu Instellingen, met de optie Koppelen geselecteerd. Link is de tweede optie in het menu Instellingen. Er wordt een hand getoond die op de Check-knop drukt.

Stap 3: Blader vervolgens naar Link en druk op de knop Controleren om te selecteren.

Nadat u de optie Koppelen hebt geselecteerd, wordt het hersenscherm weergegeven. Een diagram toont de controller met de L omhoog- en L omlaag-knoppen gemarkeerd. Het indicatielampje van de Brain brandt geel en is gemarkeerd.

Stap 4: Zodra Link is geselecteerd, wordt het koppelingsscherm geopend. De LED van de Brain wordt geel tijdens het verbinden.

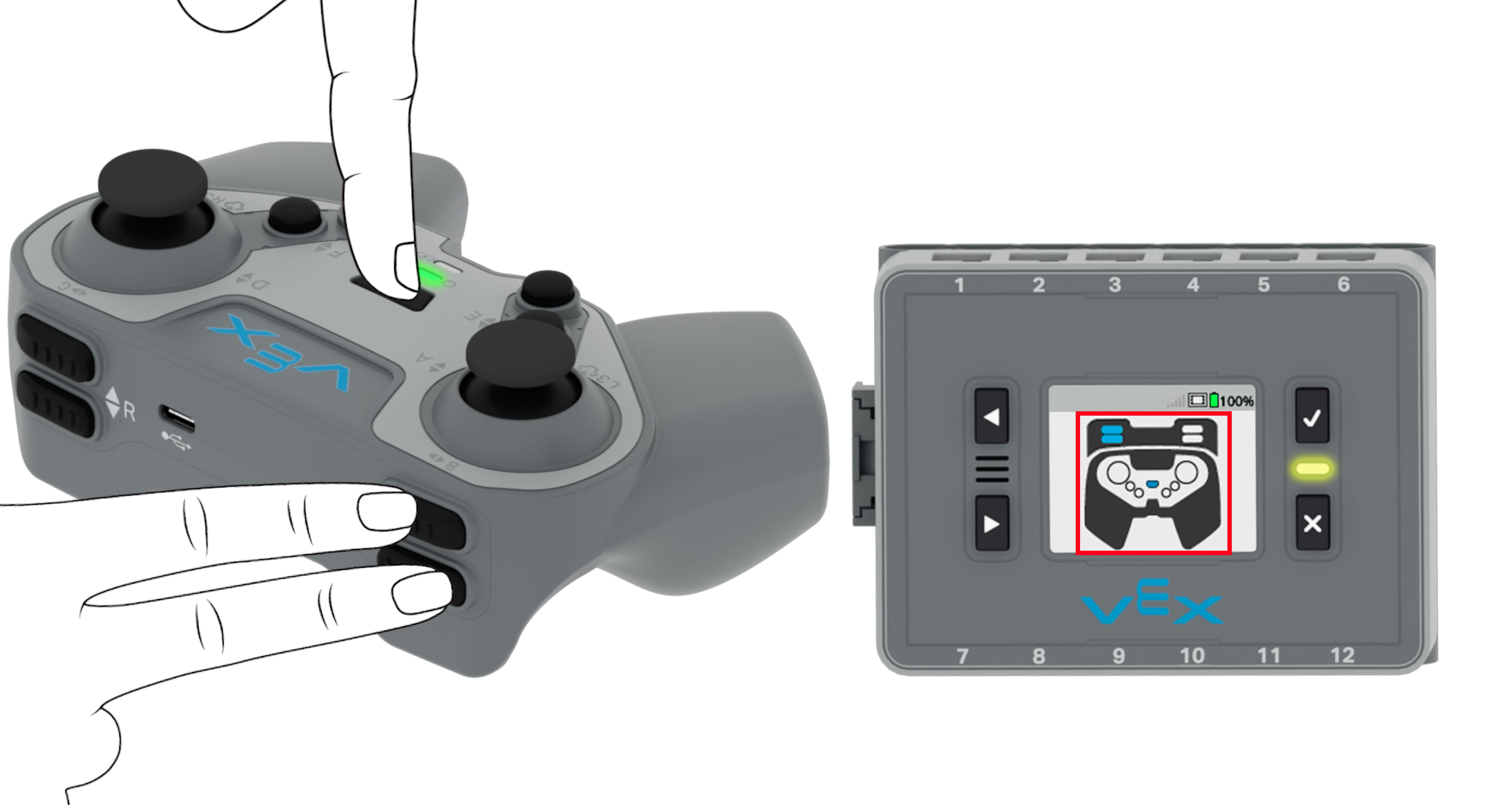

Nadat u de optie Koppelen hebt geselecteerd, wordt het hersenscherm weergegeven. Een diagram toont de controller met de L omhoog, L omlaag en de aan/uit-knop gemarkeerd. Er worden twee handen getoond die op de gemarkeerde knoppen drukken op een Controller die zich naast de Brain bevindt.

Stap 5: Druk twee keer op de aan/uit-knop van de controller terwijl u de knoppen L-Up en L-Down ingedrukt houdt, zoals weergegeven op het Brain-scherm.

Opmerking: Let op het tijdstip waarop de aan/uit-knop op het Brain-scherm knippert. Probeer de aan/uit-knop van de controller met dezelfde timing in te drukken. Dit kan meer dan één poging vergen.

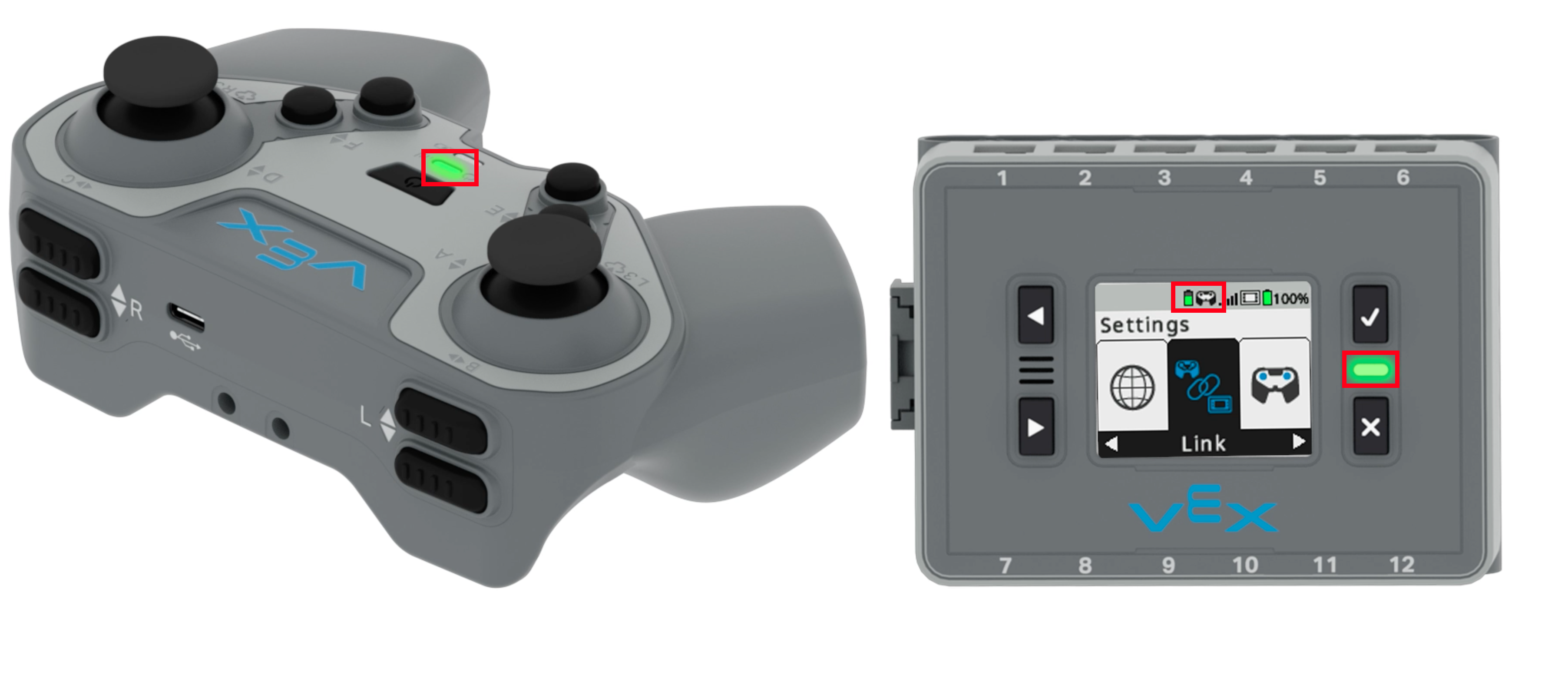

Hersenscherm met het Controller-icoontje gemarkeerd om aan te geven dat er verbinding is. De hersenen en de controller zijn voorzien van groene LED-lampjes die oplichten.

Stap 6: Wanneer er een draadloze verbinding is, ziet u het Controller-pictogram op het Brain-scherm. De Brain's LED en de Power/Link LED van de controller moeten beide groen knipperen om aan te geven dat ze verbonden zijn.
