Er zijn vier pneumatische kits beschikbaar voor het V5-systeem.

Pneumatiekset 1 - Enkelwerkende cilinders
Pneumatiekset 1A - Aanbouwdeel voor enkelwerkende cilinder
Pneumatiekset 2 - Dubbelwerkende cilinders
Pneumatiekset 2A - Dubbelwerkende cilinder-uitbreiding

Voor meer informatie over de pneumatische componenten en het gebruik ervan, zie Aan de slag met pneumatiek met het V5-systeem.

Enkelwerkende cilinderkits

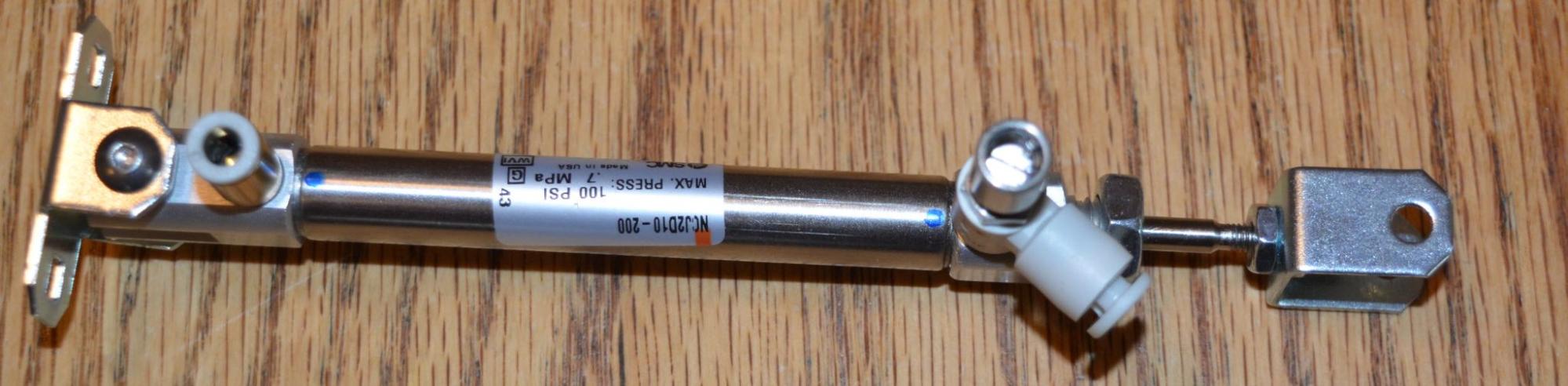

Enkelwerkend pneumatisch cilinderonderdeel.

De enkelwerkende cilindersets zijn voorzien van enkelwerkende pneumatische cilinders. Het voordeel van deze cilinders is dat een veer de stang dwingt om in te trekken nadat de lucht uit de cilinder is ontsnapt, waardoor de cilinder niet zoveel lucht gebruikt voor elke cyclus van uitschuiven en intrekken.

Inhoud van pneumatische set 1, waarbij de onderdelen per categorie bij elkaar zijn gegroepeerd.

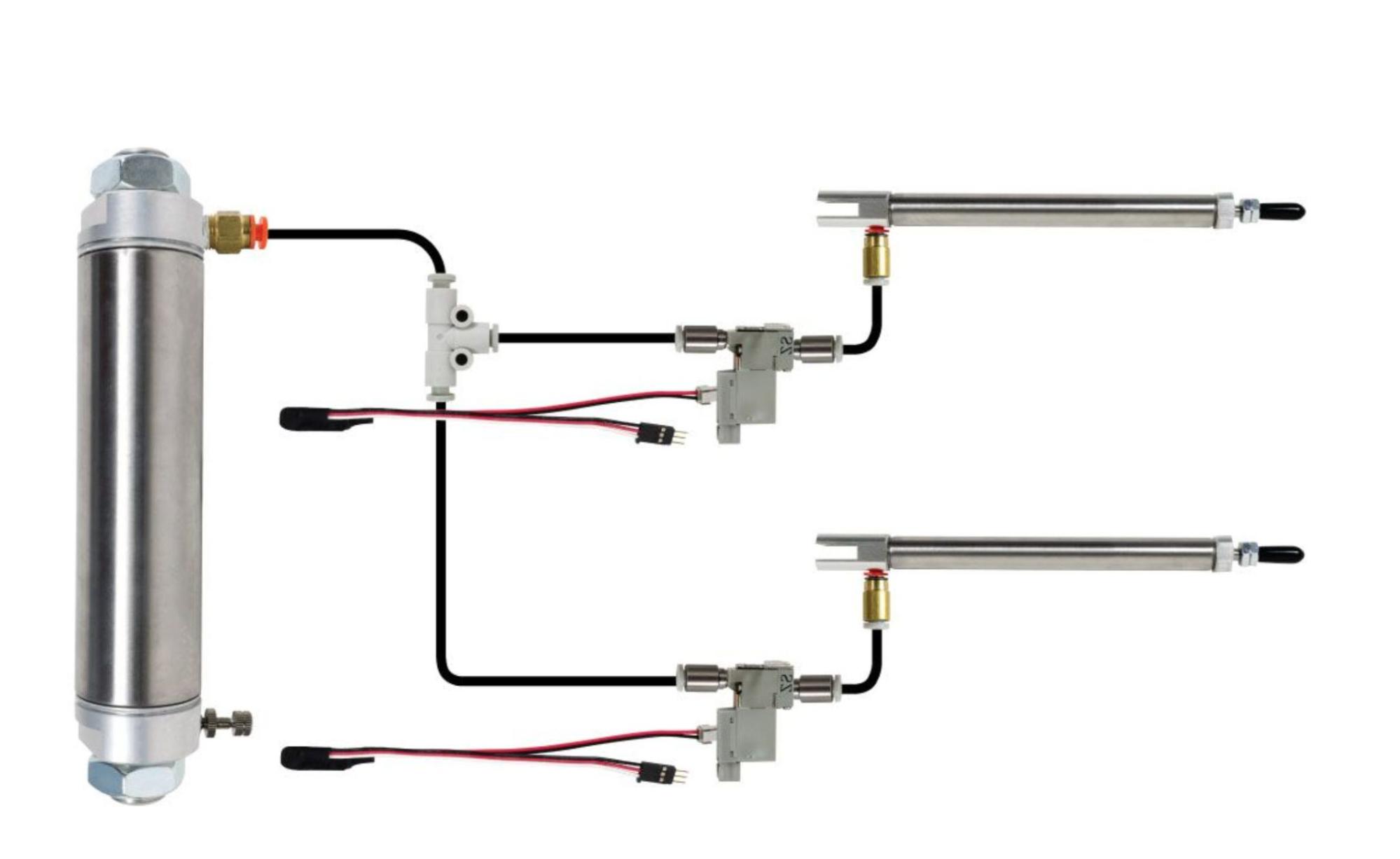

Voorbeeld van een compleet pneumatisch systeem dat kan worden opgebouwd met onderdelen uit de Pneumatics Kit 1.

De pneumatiekset 1 - enkelwerkende cilinders bevat alle componenten die nodig zijn om een compleet systeem te creëren voor de aansturing van twee enkelwerkende pneumatische cilinders.

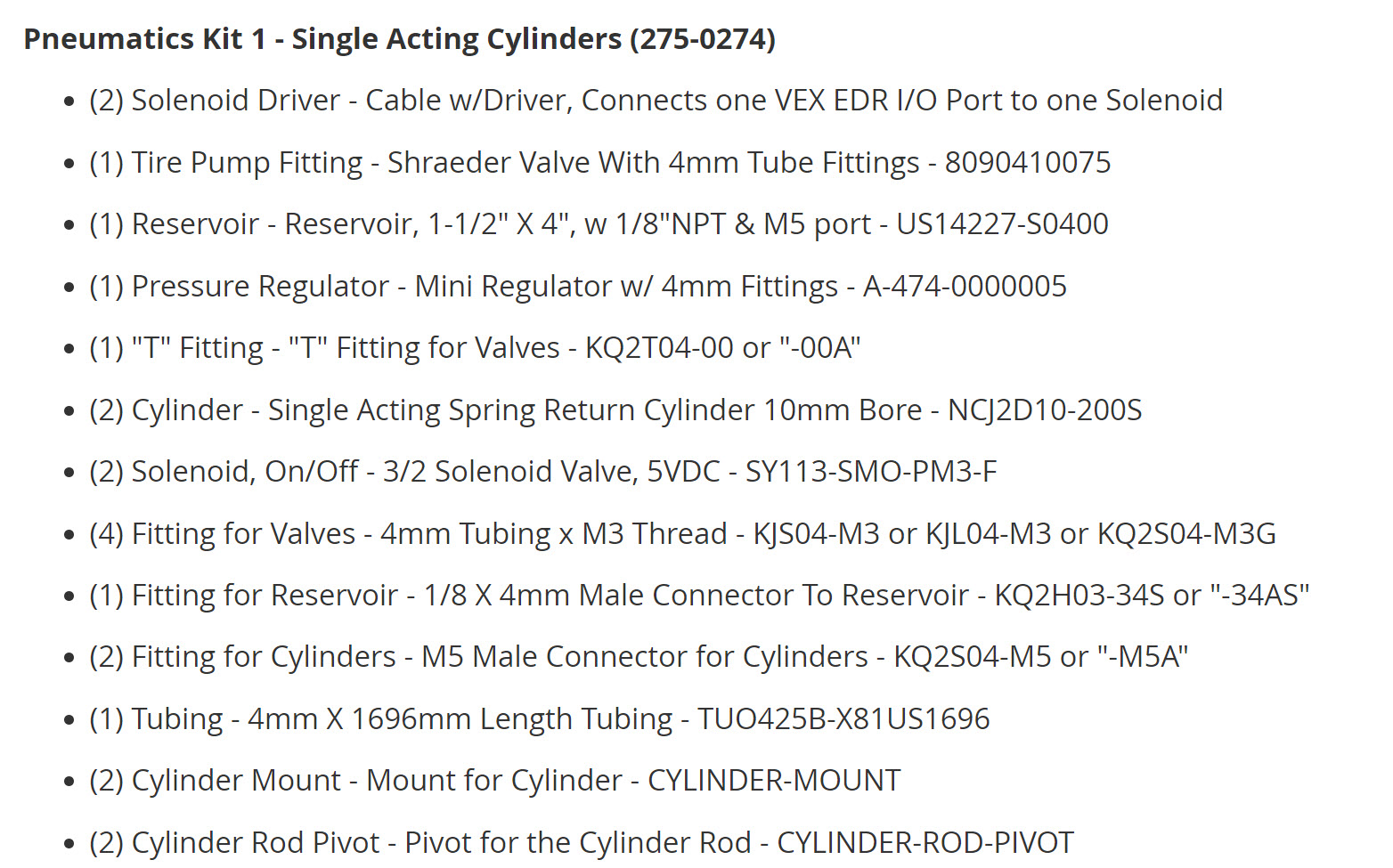

Pneumatische set 1 - Enkelwerkende cilinders (275-0274)

(2) Solenoïde-driver - Kabel met driver, verbindt één VEX EDR 1/0-poort met één solenoïde
(1) Bandenpompaansluiting - Schrader-ventiel met 4 mm buisaansluitingen - 8090410075
(1) Reservoir - Reservoir, 1-1/2" X 4", met 1/8"NPT & MS-poort - US14227-S0400
(1) Drukregelaar - Mini-regelaar met 4 mm-aansluitingen - A-474-0000005
(1) "T"-fitting - "T"-fitting voor kleppen - KQ2T04-00 of "-00A"
(2) Cilinder - Enkelwerkende veerretourcilinder 10 mm boring - NCJ2D10-200S
(2) Solenoïde, Aan/Uit - 3/2 Solenoïdeklep, SVDC - SY113-SMO-PM3-F
(4) Koppeling voor kleppen - 4 mm slang x M3 schroefdraad - KJS04-M3 of KJL04-M3 of KQ2S04-M3G
(1) Aansluiting voor reservoir - 1/8 x 4 mm mannelijke connector naar reservoir - KQ2H03-34S of "-34AS"
(2) Aansluiting voor cilinders - MS mannelijke connector voor cilinders - KQ2S04-M5 of "-MSA"
(1) Slang - 4 mm x 1696 mm lengte slang - TUO425B-X81US1696
(2) Cilinderhouder - Houder voor cilinder - CILINDERHOUDER
(2) Cilinderstangscharnier - Scharnier voor de cilinderstang - CILINDER-STANG-SCHARNIER

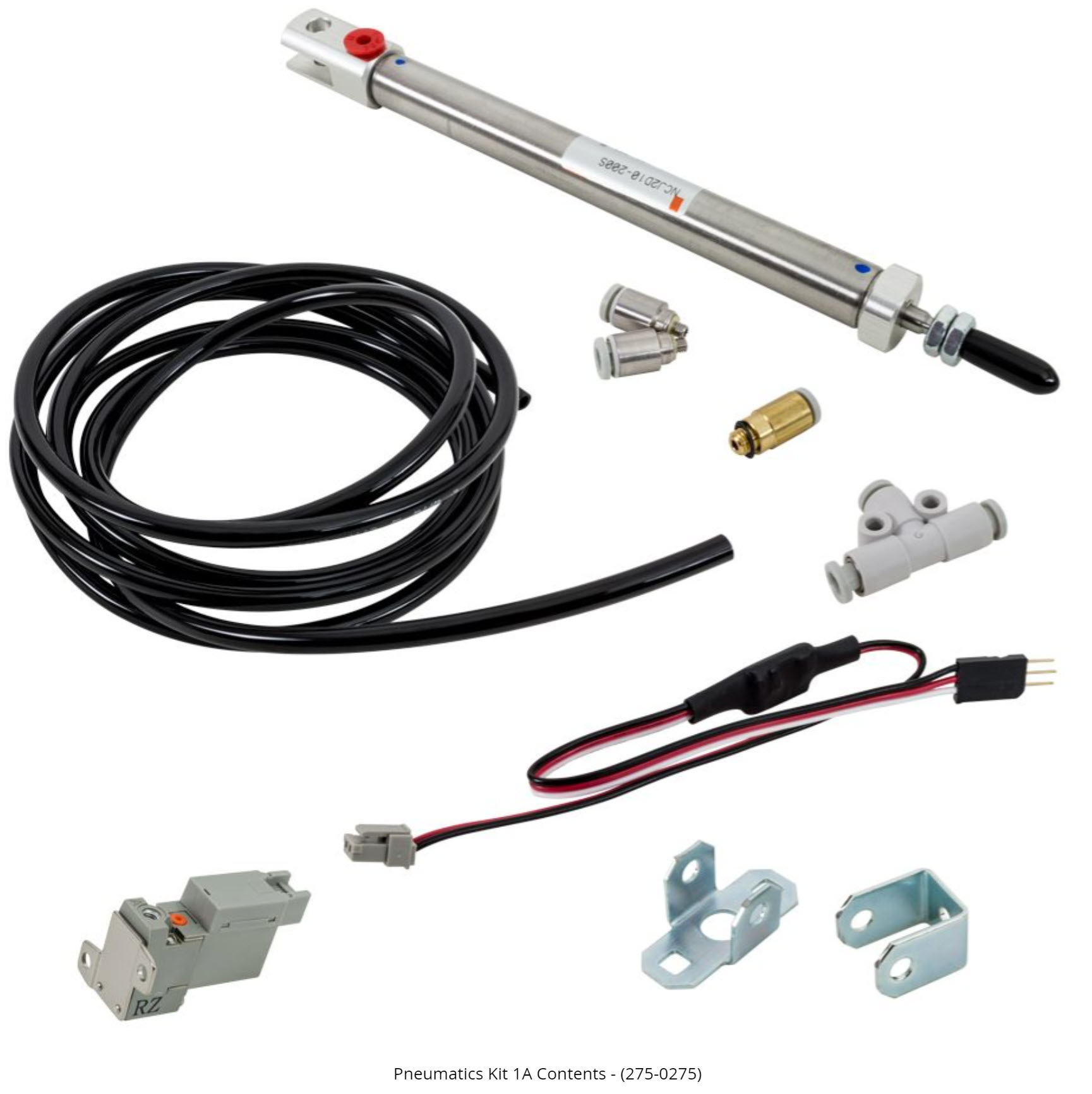

Inhoud van pneumatische set 1A, waarbij de onderdelen per categorie bij elkaar zijn gegroepeerd.

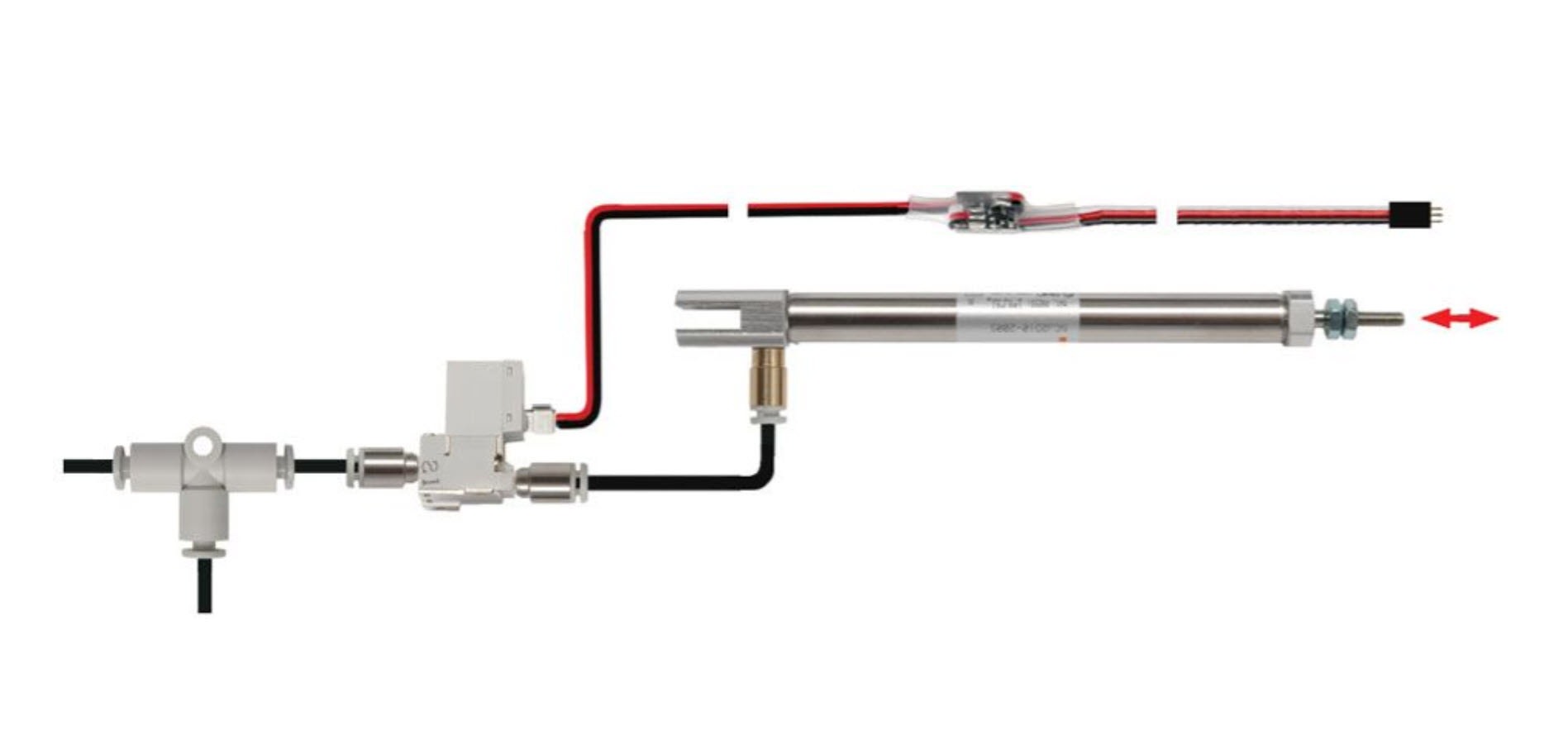

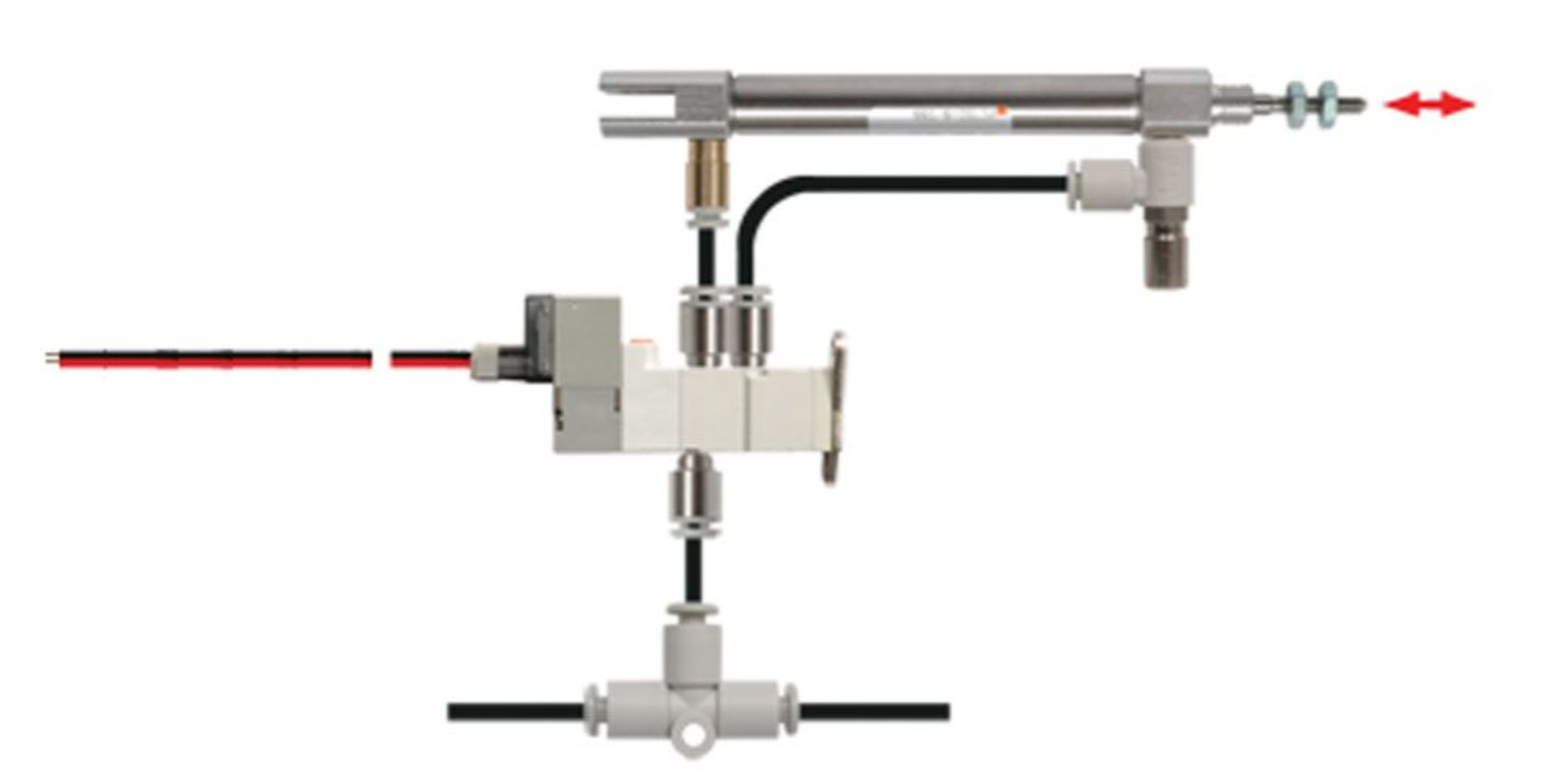

Voorbeeld van een extra enkelwerkende pneumatische cilinder die gebouwd kan worden met onderdelen uit de pneumatiekset 1A.

De pneumatiekset 1A - Add-On enkelwerkende cilinder bevat alle componenten om een extra enkelwerkende pneumatische cilinder aan uw systeem toe te voegen.

Deze kit kan niet als zelfstandig item worden gebruikt. Om te kunnen functioneren moet het worden gebruikt met een pneumatische set 1 of een pneumatische set 2.

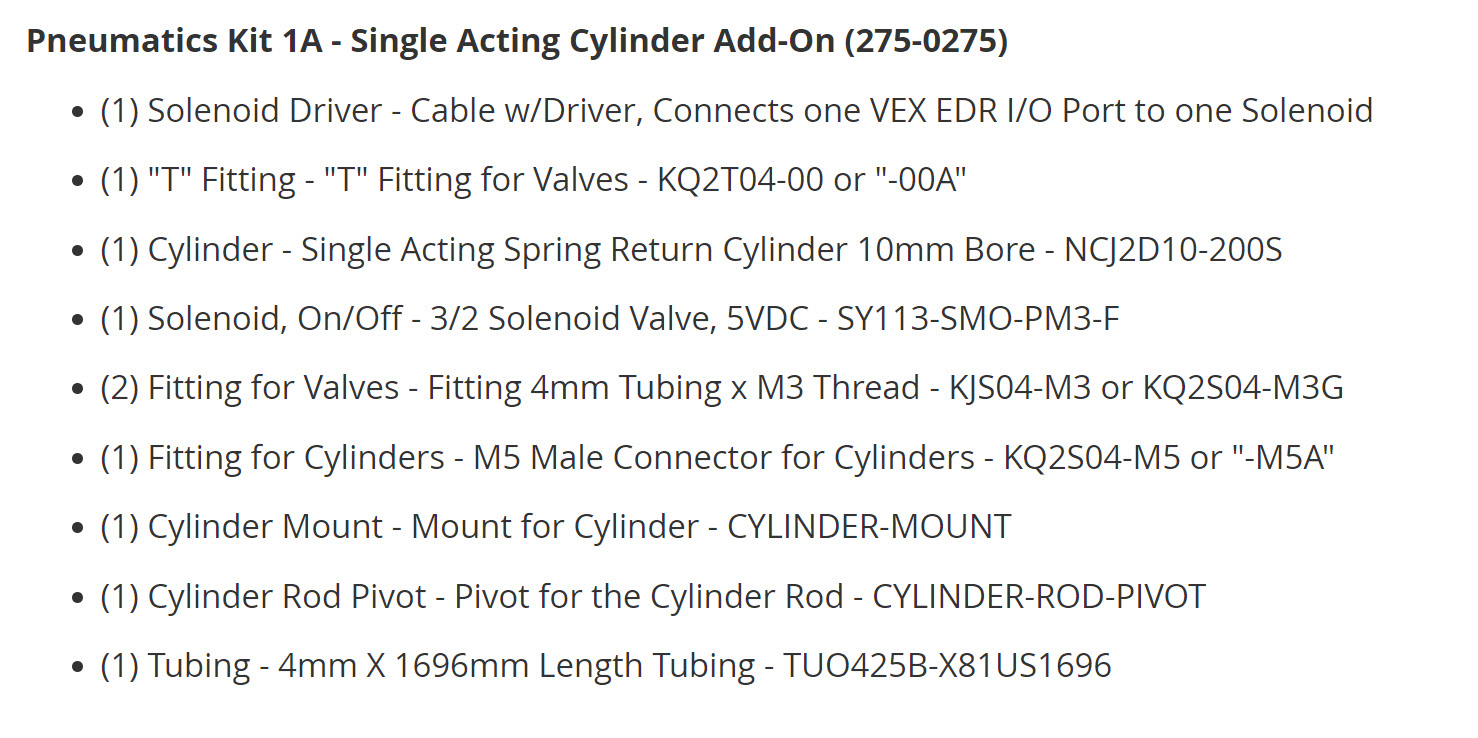

Pneumatische kit 1A - Aanbouwdeel voor enkelwerkende cilinder (275-0275)

(1) Solenoïde-driver - Kabel met driver, verbindt één VEX EDR I/O-poort met één solenoïde
(1) "T"-fitting - "T"-fitting voor kleppen - KQ2T04-00 of "-00A"
(1) Cilinder - Enkelwerkende veerretourcilinder 10 mm boring - NCJ2D10-200S
(1) Solenoïde, Aan/Uit - 3/2 Solenoïdeklep, 5VDC - SY113-SMO-PM3-F
(2) Aansluiting voor kleppen - Aansluiting 4 mm slang x M3 schroefdraad - KJS04-M3 of KQ2S04-M3G
(1) Aansluiting voor cilinders - M5 mannelijke connector voor cilinders - KQ2S04-M5 of "-M5A"
(1) Cilinderhouder - Houder voor cilinder - CILINDERHOUDER
(1) Cilinderstangscharnier - Scharnier voor de cilinderstang - CILINDER-STANG-SCHARNIER
(1) Slang - 4 mm x 1696 mm lengte slang - TUO425B-X81US1696

Dubbelwerkende cilindersets

Dubbelwerkend pneumatisch cilinderonderdeel.

De dubbelwerkende cilindersets zijn voorzien van dubbelwerkende pneumatische cilinders. Het voordeel van deze cilinders is dat wanneer de stang uitsteekt, deze de kracht van de veer, die aanwezig is in de enkelvoudig werkende pneumatische cilinders, niet hoeft te overwinnen. Bovendien wordt de stang door de luchtdruk teruggeduwd (ingetrokken). Dit betekent dat het mogelijk is dat de dubbelwerkende cilinders meer kracht in beide richtingen produceren dan de enkelwerkende pneumatische cilinders.

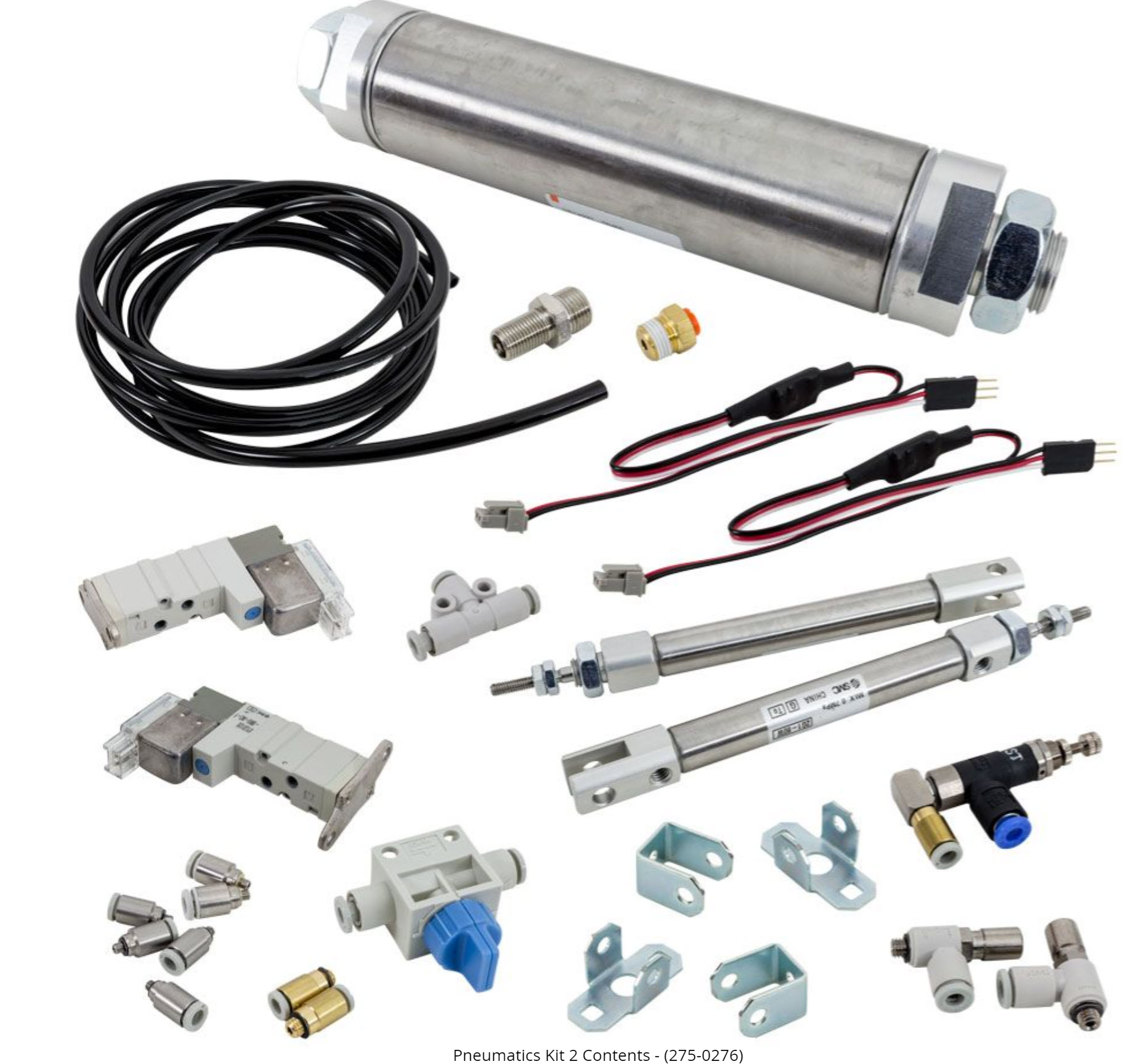

Inhoud van pneumatische set 2, waarbij de onderdelen per categorie bij elkaar zijn gegroepeerd.

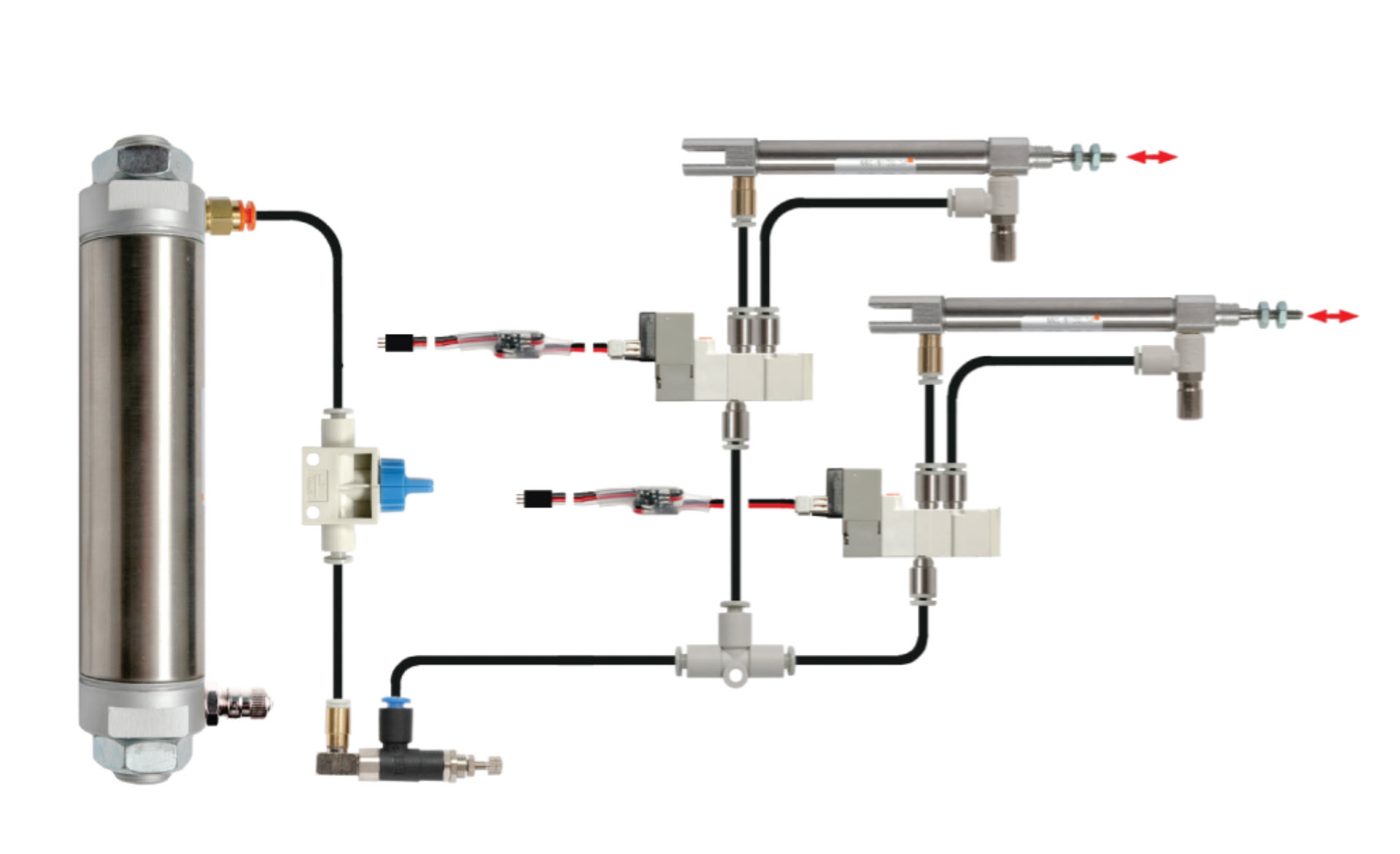

Voorbeeld van een compleet pneumatisch systeem dat kan worden gebouwd met onderdelen uit de Pneumatics Kit 2.

De pneumatiekset 2 - Dubbelwerkende cilinders bevat alle componenten die nodig zijn om een compleet systeem te creëren voor de aansturing van twee dubbelwerkende pneumatische cilinders.

De pneumatiekset 2 bevat twee debietmeters en een aan-uitschakelaar die niet aanwezig is in de pneumatiekset 1

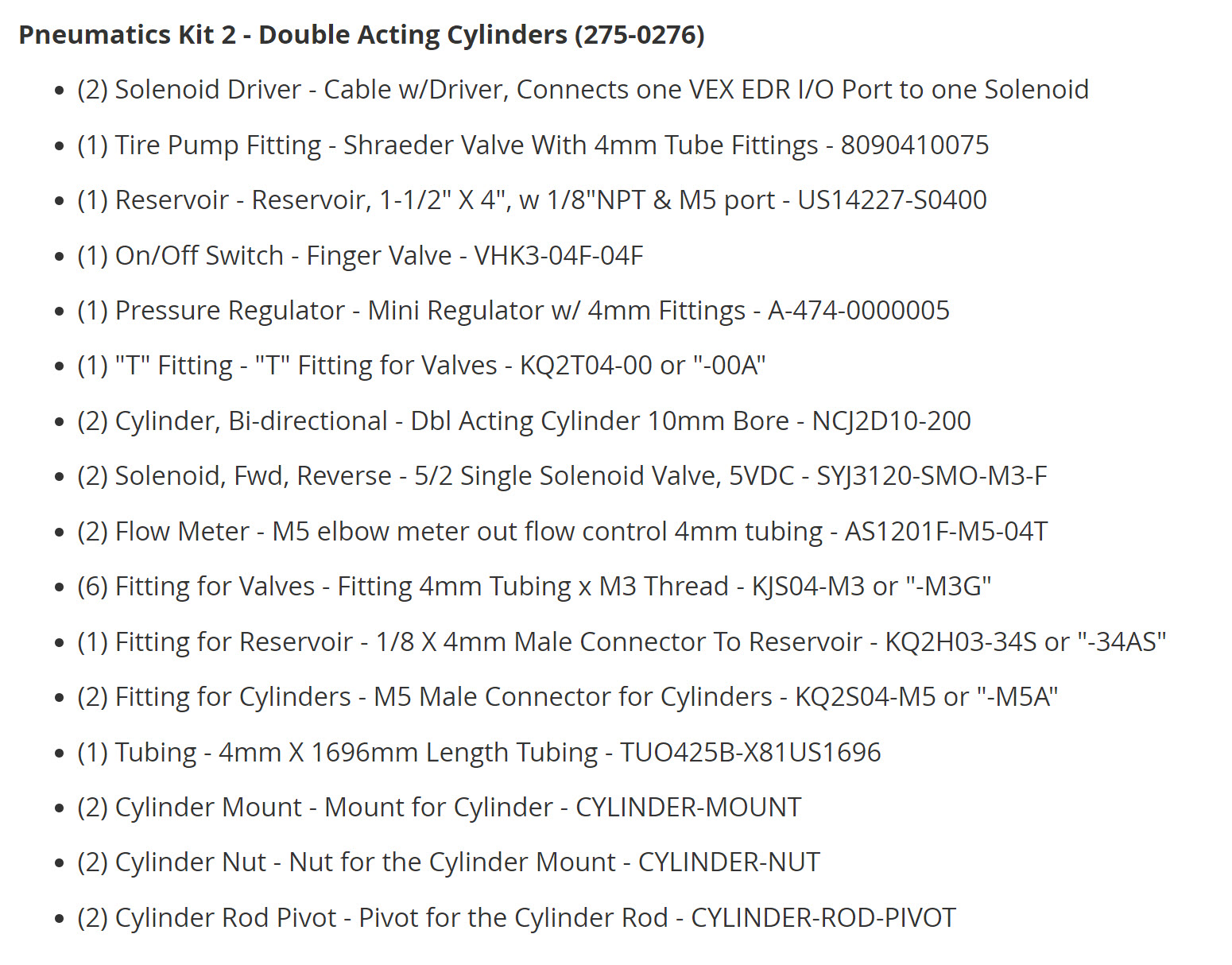

Pneumatische set 2 - Dubbelwerkende cilinders (275-0276)

(2) Solenoïde-driver - Kabel met driver, verbindt één VEX EDR I/O-poort met één solenoïde
(1) Bandenpompaansluiting - Schrader-ventiel met 4 mm buisaansluitingen - 8090410075
(1) Reservoir - Reservoir, 1-1/2" X 4", met 1/8"NPT & M5 poort - US14227-S0400
(1) Aan/uit-schakelaar - Vingerventiel - VHK3-04F-04F
(1) Drukregelaar - Mini-regelaar met 4 mm-aansluitingen - A-474-0000005
(1) "T"-fitting - "T"-fitting voor kleppen - KQ2T04-00 of "-00A"
(2) Cilinder, bidirectioneel - Dubbelwerkende cilinder 10 mm boring - NCJ2D10-200
(2) Solenoïde, vooruit, achteruit - 5/2 Enkele solenoïdeklep, 5VDC - SYJ3120-SMO-M3-F
(2) Debietmeter - M5 elleboogmeter met debietregeling 4 mm slang - AS1201F-M5-04T
(6) Koppeling voor kleppen - Koppeling 4 mm slang x M3 schroefdraad - KJS04-M3 of "-M3G"
(1) Aansluiting voor reservoir - 1/8 x 4 mm mannelijke connector naar reservoir - KQ2H03-34S of "-34AS"
(2) Aansluiting voor cilinders - M5 mannelijke connector voor cilinders - KQ2S04-M5 of "-M5A"
(1) Slang - 4 mm x 1696 mm lengte slang - TUO425B-X81US1696
(2) Cilinderhouder - Houder voor cilinder - CILINDERHOUDER
(2) Cilindermoer - Moer voor de cilinderbevestiging - CILINDERMOER
(2) Cilinderstangscharnier - Scharnier voor de cilinderstang - CILINDER-STANG-SCHARNIER

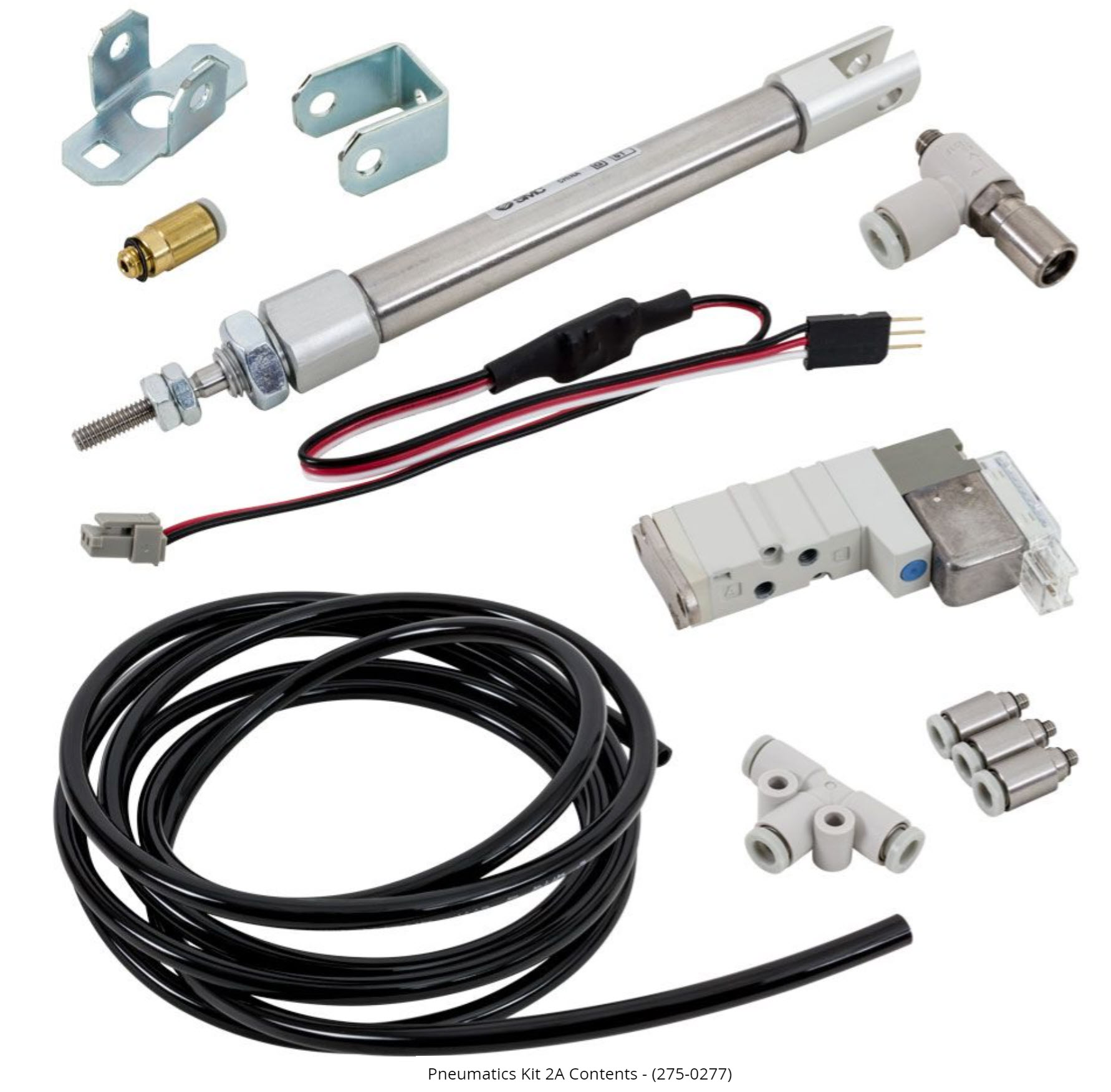

Inhoud van pneumatische set 2A, waarbij de onderdelen per categorie bij elkaar zijn gegroepeerd.

Voorbeeld van een extra dubbelwerkende pneumatische cilinder die gebouwd kan worden met onderdelen uit de pneumatiekset 1A.

De pneumatiekset 2A - Dubbelwerkende cilinder-add-on bevat alle componenten om een extra dubbelwerkende pneumatische cilinder aan uw systeem toe te voegen.

Deze kit kan niet als zelfstandig item worden gebruikt. Om te kunnen functioneren moet het worden gebruikt met een pneumatische set 1 of een pneumatische set 2.

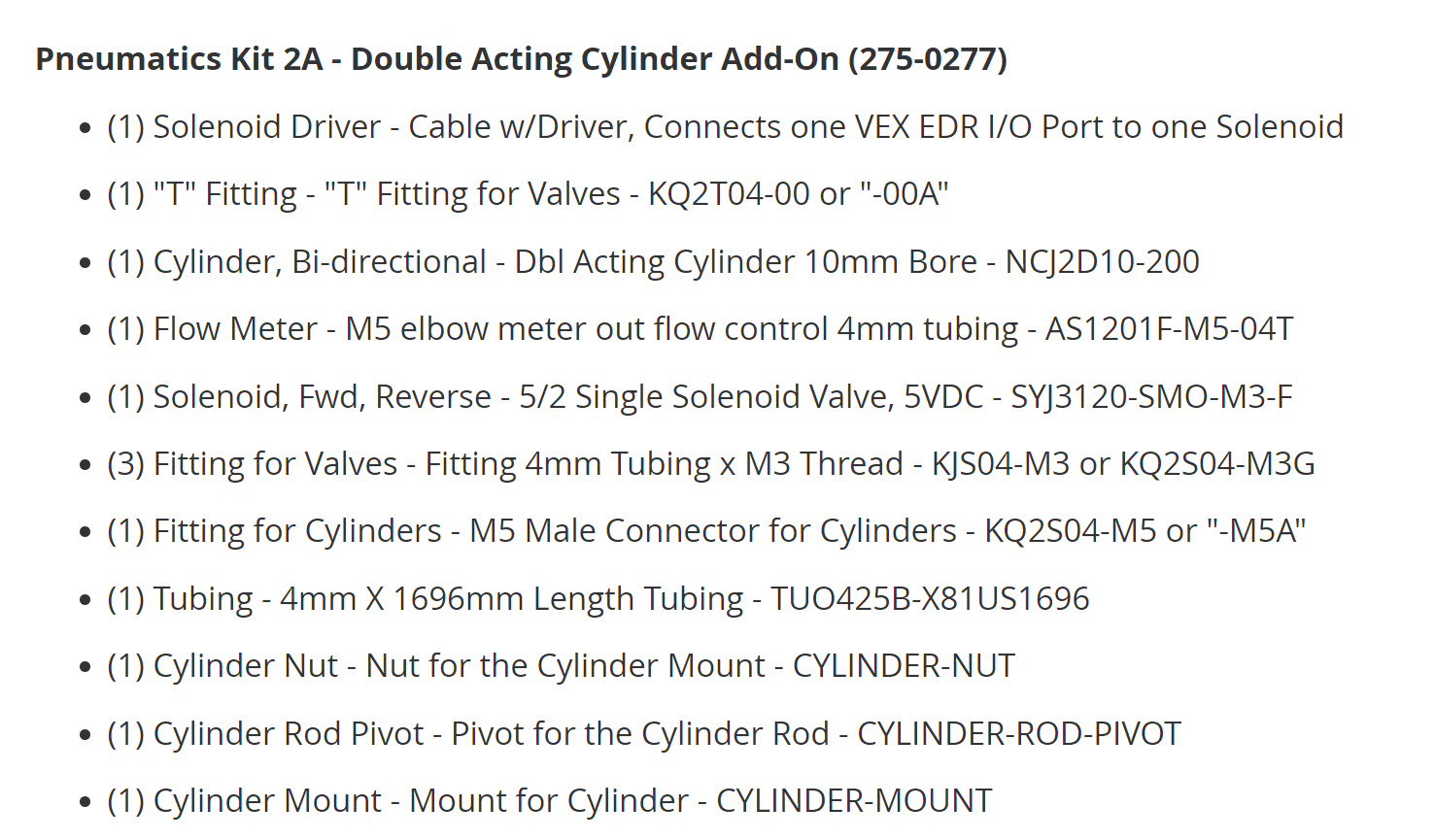

Pneumatische kit 2A - Dubbelwerkende cilinder-uitbreiding (275-0277)

(1) Solenoïde-driver - Kabel met driver, verbindt één VEX EDR I/O-poort met één solenoïde
(1) "T"-fitting - "T"-fitting voor kleppen - KQ2T04-00 of "-00A"
(1) Cilinder, bidirectioneel - Dubbelwerkende cilinder 10 mm boring - NCJ2D10-200
(1) Debietmeter - M5 elleboogmeter met debietregeling 4 mm slang - AS1201F-M5-04T
(1) Solenoïde, vooruit, achteruit - 5/2 Enkele solenoïdeklep, 5VDC - SYJ3120-SMO-M3-F
(3) Aansluiting voor kleppen - Aansluiting 4 mm slang x M3 schroefdraad - KJS04-M3 of KQ2S04-M3G
(1) Aansluiting voor cilinders - M5 mannelijke connector voor cilinders - KQ2S04-M5 of "-M5A"
(1) Slang - 4 mm x 1696 mm lengte slang - TUO425B-X81US1696
(1) Cilindermoer - Moer voor de cilinderbevestiging - CILINDERMOER
(1) Cilinderstangscharnier - Scharnier voor de cilinderstang - CILINDER-STANG-SCHARNIER
(1) Cilinderhouder - Houder voor cilinder - CILINDERHOUDER

Extra onderdelen

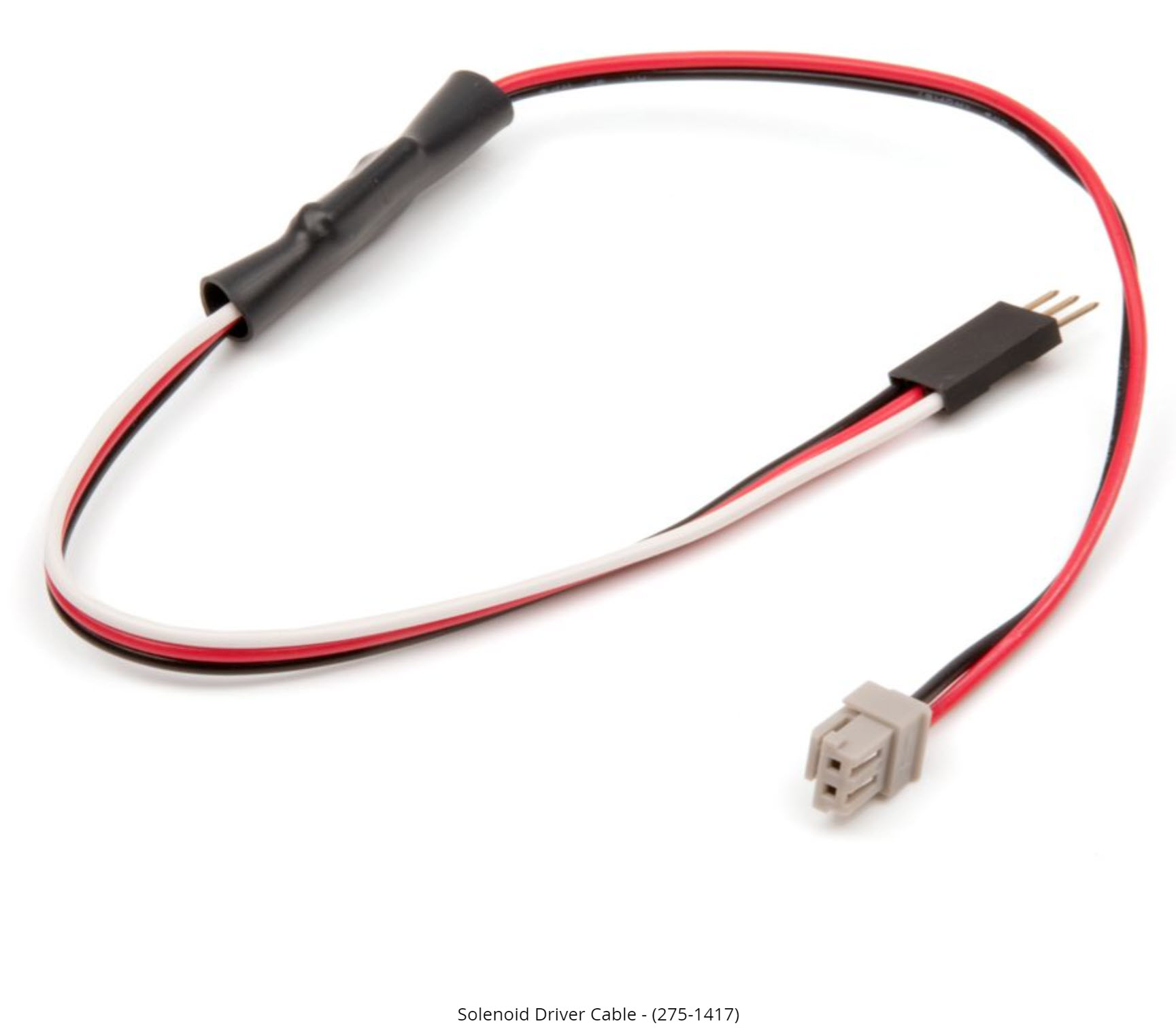

Kabelstuk voor solenoïde-aansturing.

Solenoïde-aandrijfkabel (2-pack) bevat twee solenoïde-aandrijfkabels ter vervanging mocht een originele solenoïde-aandrijfkabel beschadigd raken.

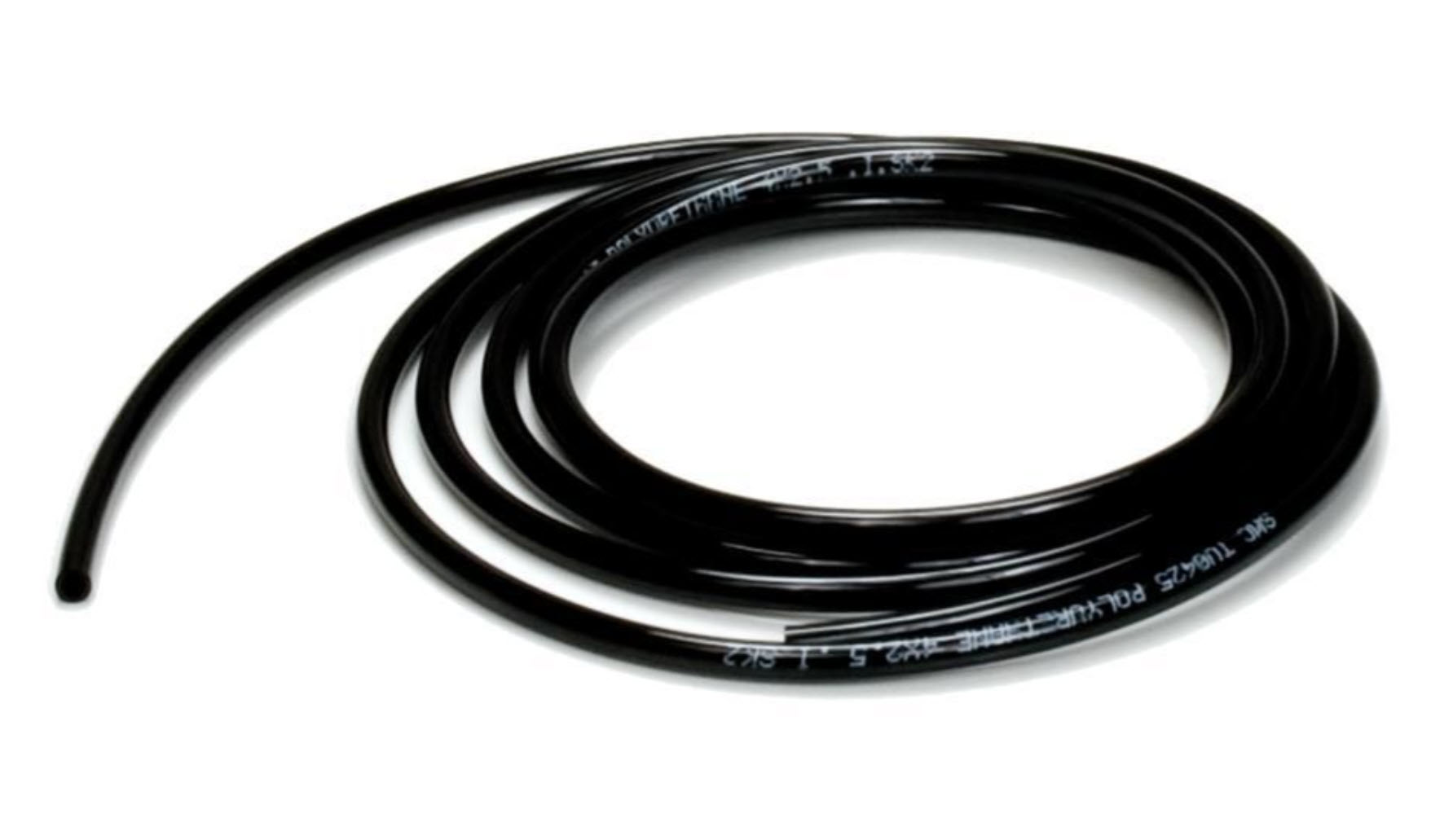

Pneumatisch slangstuk.

Er zijn extra pneumatische slangen verkrijgbaar waarmee u uw pneumatische componenten over grotere afstanden kunt scheiden.
