Een belangrijk aandachtspunt bij het werken met een VEX-pneumatisch systeem is luchtlekkage. Eventuele luchtlekken in het systeem zullen de algehele druk verminderen en het aantal cycli (uitschuiven/intrekken) dat het pneumatische systeem kan bedienen.
Voorkomen van lekkages in reservoirfittingen

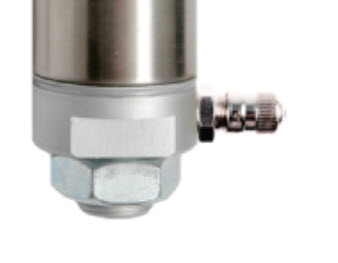

De luchtreservoirfittingen bestaan uit het Schrader-bandenpompventiel en de reservoirfitting

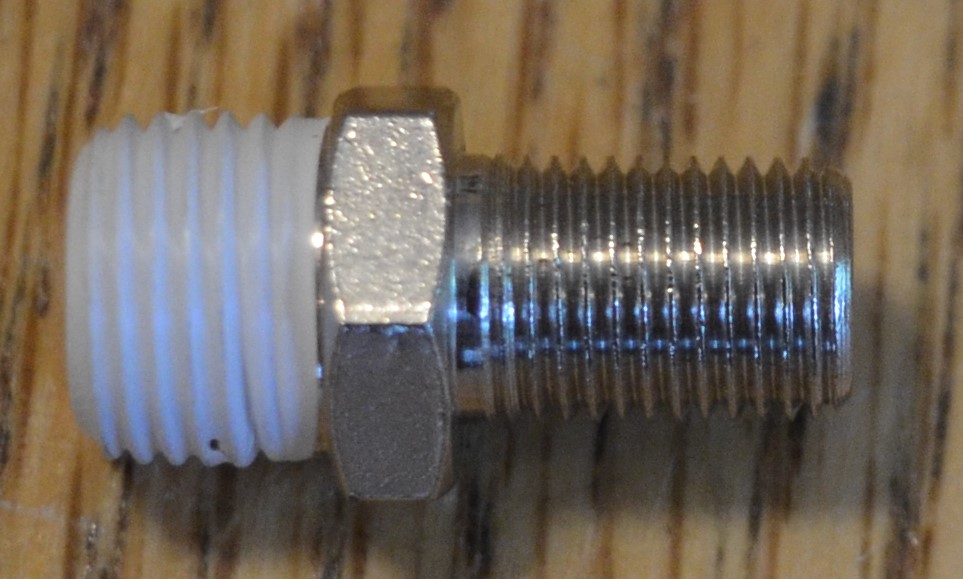

Op de schroefdraad van de reservoirfitting is al teflon aangebracht om een lekvrije afdichting te creëren.

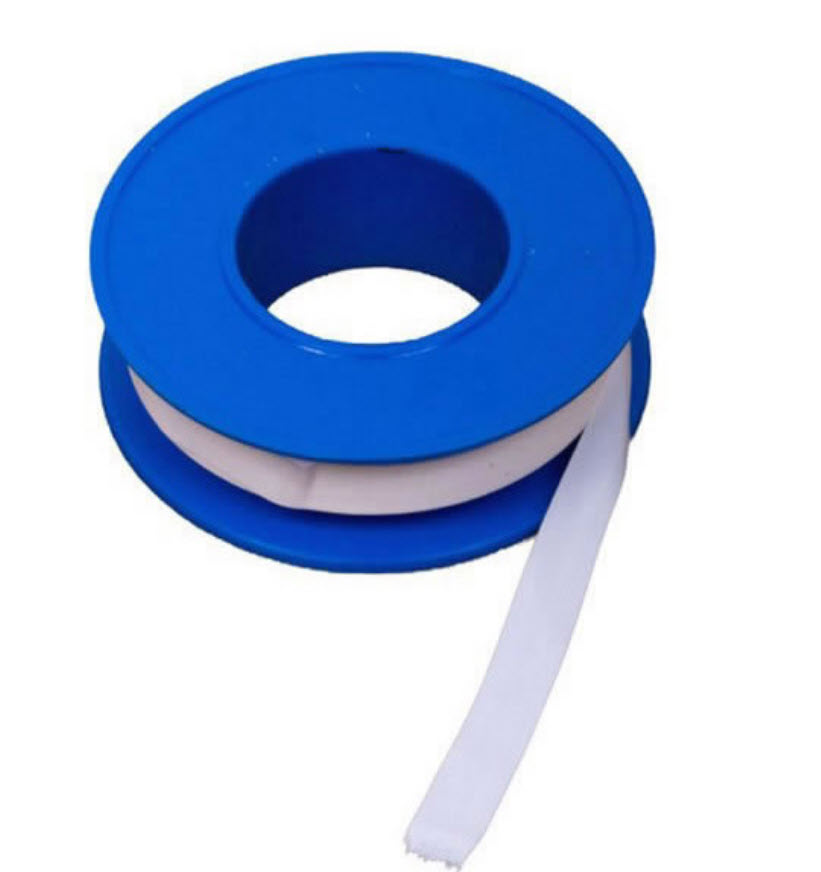

Een enkele laag teflontape kan rond de schroefdraad van de Schrader-bandfitting worden gewikkeld voordat deze in de poort van het luchtreservoir wordt geschroefd. Dit zal helpen een luchtdichte afsluiting te maken.
De Schrader-bandenpompfitting en de reservoirfitting kunnen stevig in de poorten aan de uiteinden van het luchtreservoir worden geschroefd met behulp van een 7/16” sleutel.
Voorkomen van lekkages in cilinder- en klepfittingen

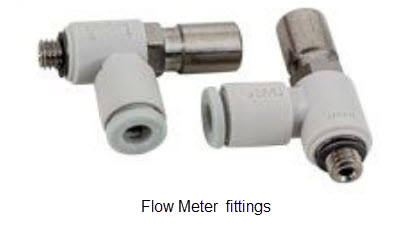

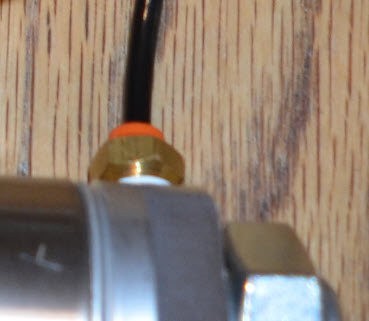

De fittingen voor pneumatische cilinders omvatten cilinderfittingen en flowmeters.

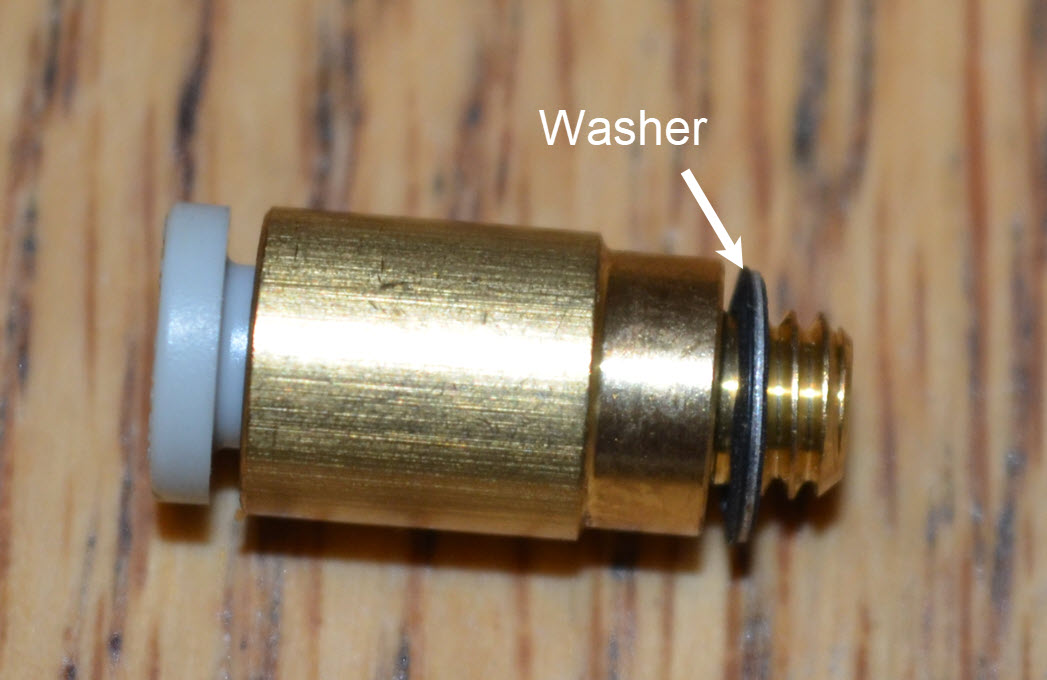

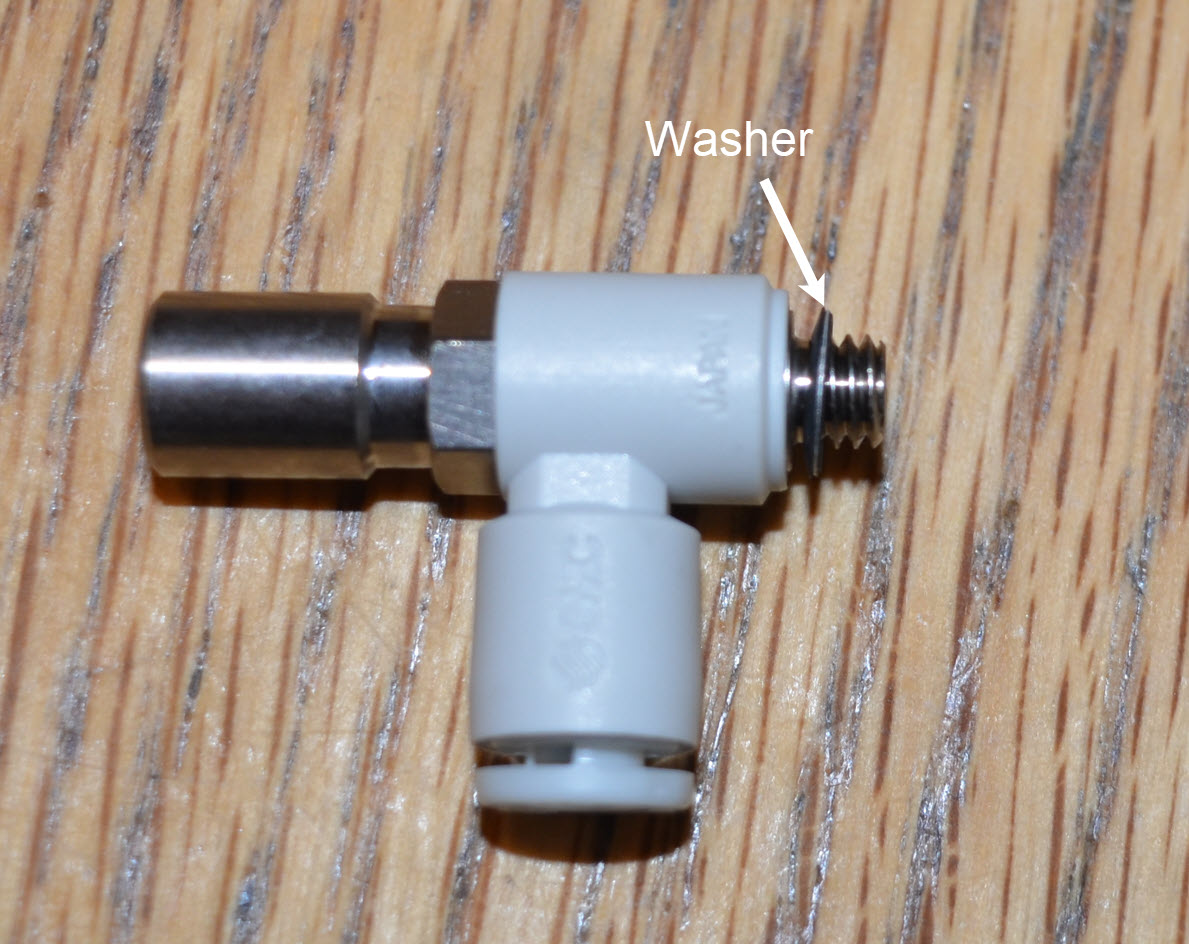

Deze fittingen zijn voorzien van een sluitring die zorgt voor een luchtdichte afdichting.
Gebruik een kleine tang om de fittingen voorzichtig vast te draaien tot ongeveer ¼ slag voorbij handvast.

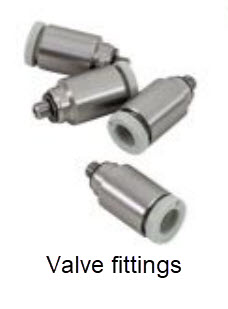

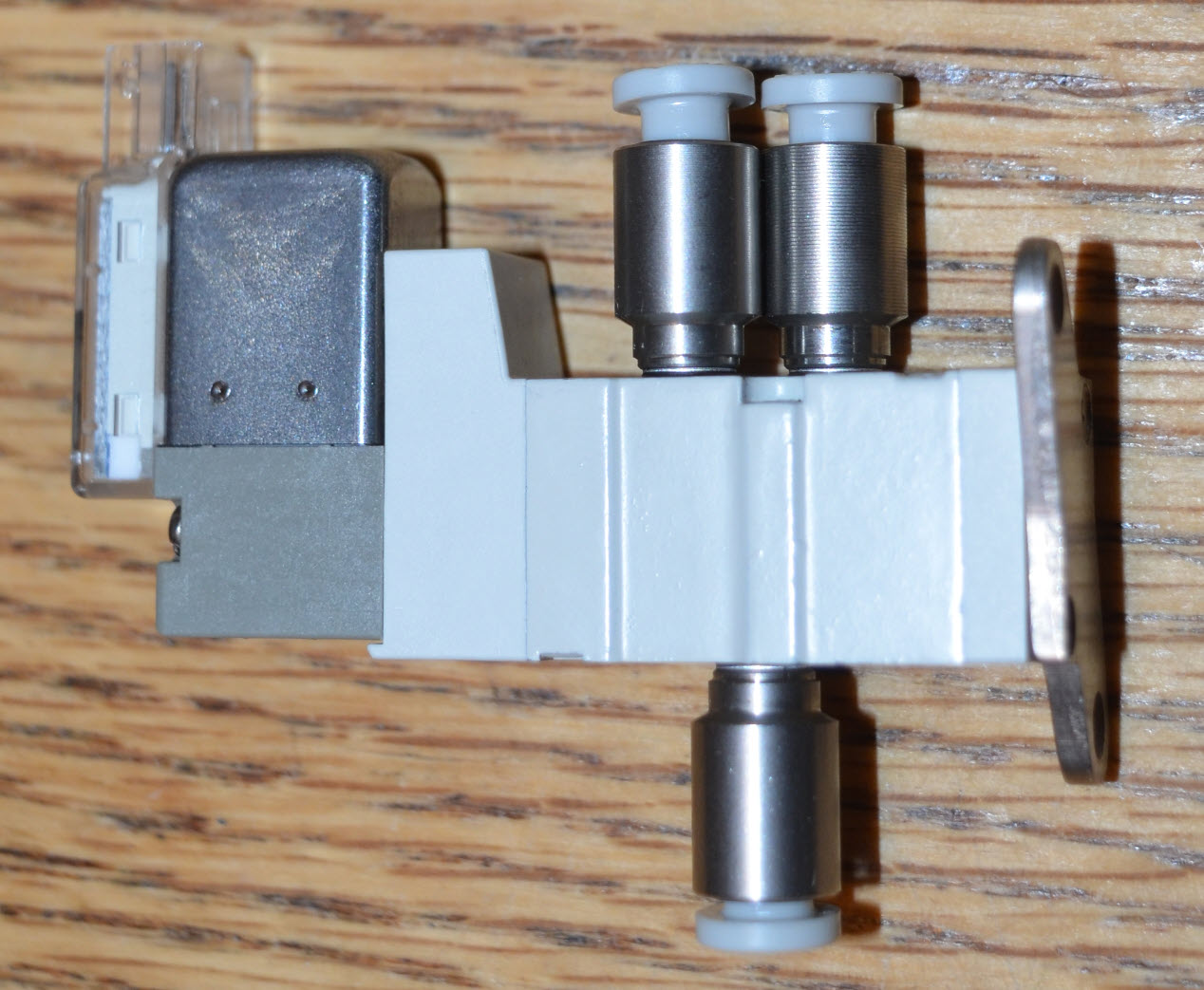

De pneumatische magneetkleppen maken gebruik van klepfittingen.

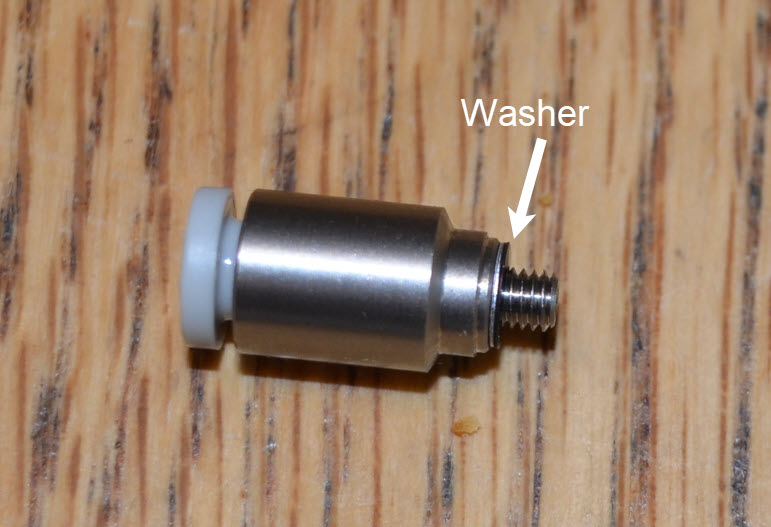

Klepfittingen zijn ook voorzien van ringen om een luchtdichte afdichting te creëren.
Deze fittingen moeten ook een kwart slag voorbij de handvast worden aangedraaid met een kleine tang.
Pneumatische buizen snijden, inbrengen en losmaken
De pneumatische buizen die worden gebruikt om de pneumatische apparaten aan te sluiten, kunnen worden doorgeknipt met een scherpe schaar.

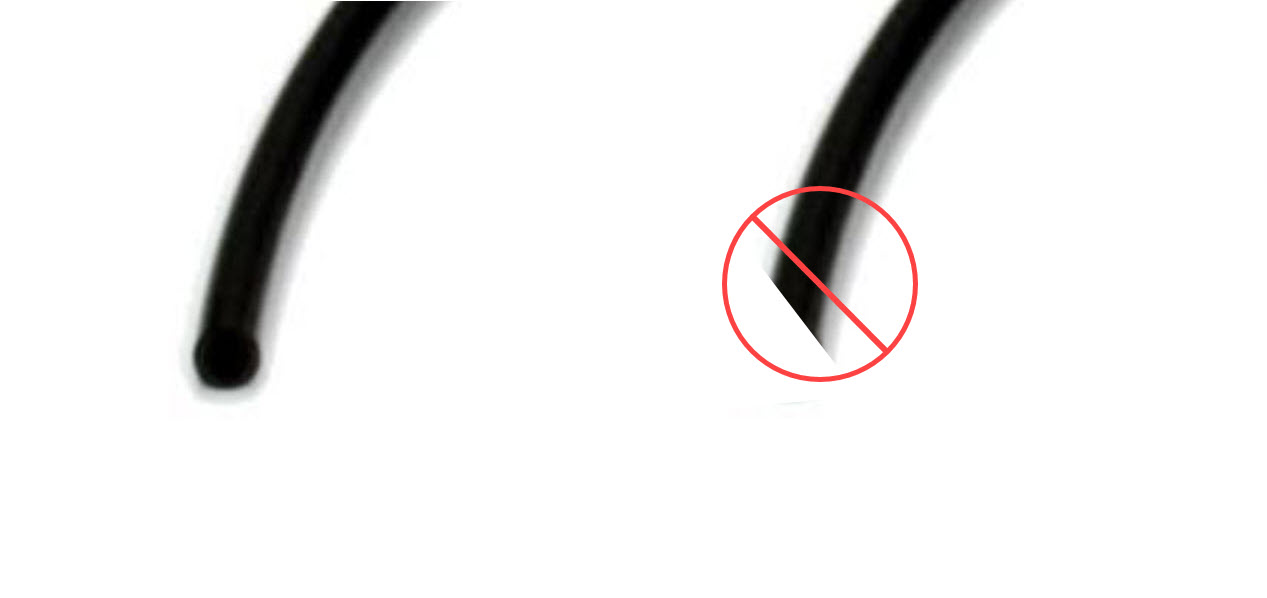

Om een luchtdichte afsluiting te creëren, moet u de slang recht doorsnijden, zodat een vierkant uiteinde ontstaat. Snij de slang niet schuin af.
Opmerking: Hoe langer de slanglengte is tussen de klep en de pneumatische cilinder, hoe meer luchtdruk verloren gaat elke keer dat de cilinder wordt geactiveerd.

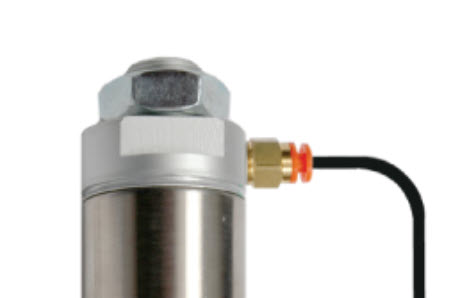

Alle pneumatische slangfittingen accepteren de slang door de slang eenvoudigweg in de fitting te steken totdat deze stopt.
Zorg ervoor dat de pneumatische slang volledig in de fitting is gestoken. Er is een rubberen ringafdichting waar de slang doorheen moet om een luchtdichte afdichting te creëren.

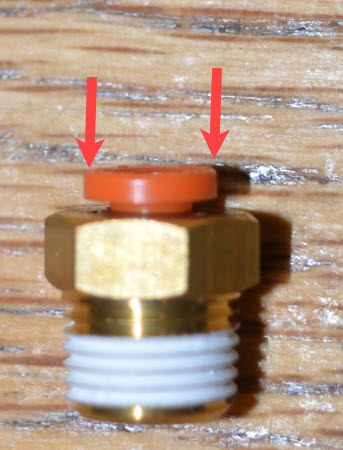

Om de slang los te maken, moet de buitenkraag van de fitting in de richting van de fitting worden geduwd en vervolgens kan de slang worden verwijderd.
Testen op lekken
Als uw pneumatische systeem gedurende een bepaalde periode geen luchtdruk vasthoudt, is er ergens in het systeem een luchtlek.

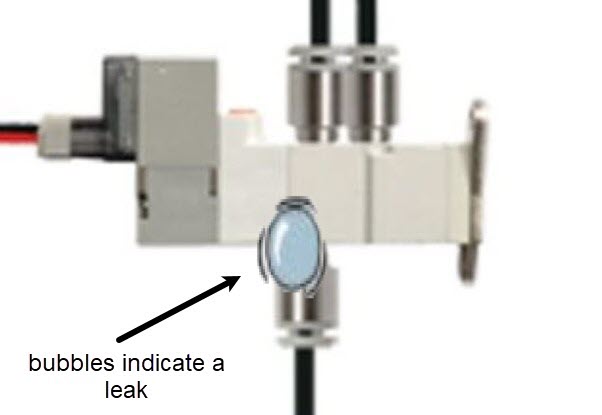

Eén manier om te controleren op luchtlekken is door een kleine hoeveelheid water en zeep aan te brengen op de plekken waar de fittingen zijn aangesloten. Als er op een van deze locaties luchtbellen verschijnen, is er sprake van een luchtlek en moet de fitting worden vastgedraaid.
Opmerking: Breng geen zeep- en wateroplossing aan op elektronische aansluitingen.
