Voordat je met je VEX AIR-drone gaat vliegen, moet je zowel de drone als de VEX AIR-dronecontroller voorbereiden. Volg de onderstaande stappen om alles klaar te maken voor een veilige vlucht binnenshuis.

Opmerking: De VEX AIR-drone is bedoeld voor gebruik binnenshuis. 2. De hoogte is beperkt tot 2,5 meter (8 voet). Gebruik de drone niet buitenshuis.

Laad de batterijen en controller op

Begin met het opladen van zowel de accu van de drone als de controller, zodat ze allemaal van stroom voorzien zijn en klaar voor gebruik.

Een batterij opladen

Sluit de batterij aan op een stroombron via de USB-C-poort. Bekijk deze animatie om te zien hoe een USB-C-kabel op de batterij wordt aangesloten.

Het wordt aanbevolen om de USB-oplaadhub te gebruiken met de vier korte USB-kabels (AC) om alle vier de batterijen tegelijk op te laden. Elke keer dat u een nieuwe batterij gebruikt, plaatst u de lege batterij terug op de lader, zodat er altijd opgeladen batterijen beschikbaar zijn. Bekijk dit artikel om te zien waar de oplaadvoorzieningen zich in uw kit bevinden.

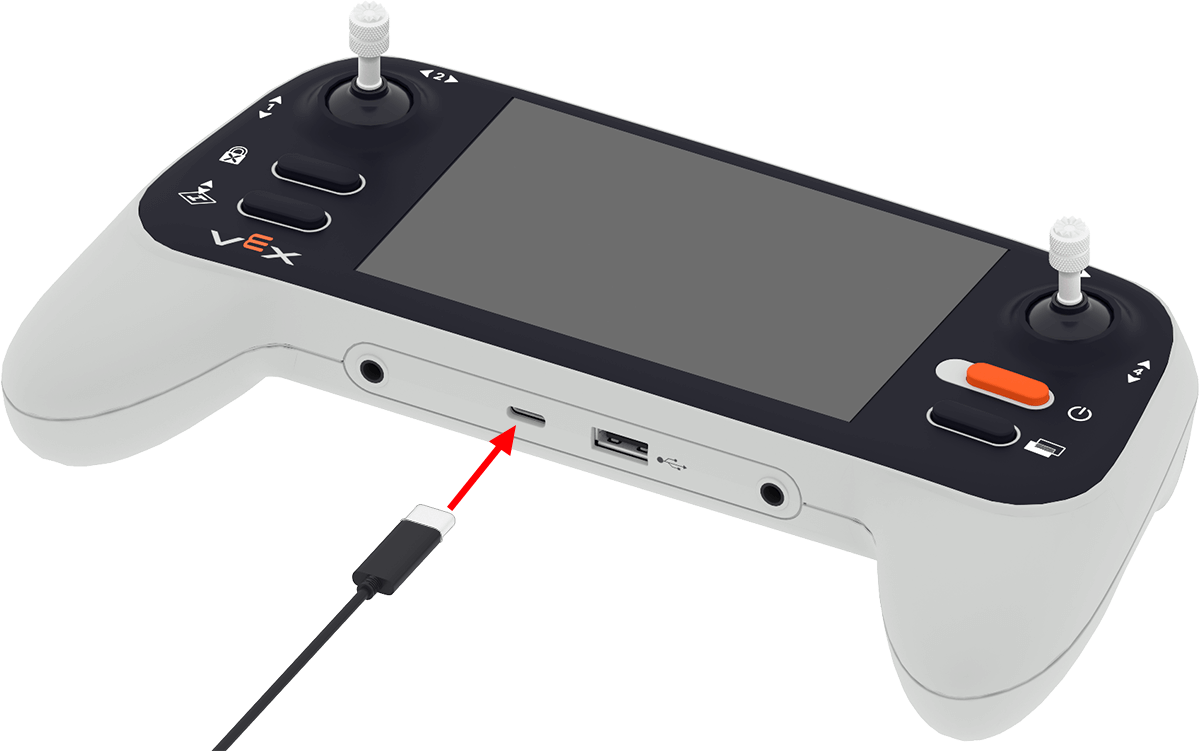

De USB-C-kabel wordt aangesloten op de USB-C-poort van de controller.

Een controller opladen

Sluit de controller aan op een stroombron of computer met behulp van een USB-kabel die is aangesloten op de USB-C-poort van de controller. Het indicatielampje knippert rood tijdens het opladen

Opmerking: De controller laadt sneller op als deze is aangesloten op een stroombron. Er worden één USB-oplader en langere USB-kabels meegeleverd in de kit, zodat u zowel de batterijen als de controller via een stroombron kunt opladen. Bekijk dit artikel om te zien waar de oplaadvoorzieningen zich in uw kit bevinden.

Firmware bijwerken

Zodra de batterijen en de controller zijn opgeladen, kunt u de firmware updaten om ervoor te zorgen dat de drone en de controller naar behoren presteren.

De VEX AIR Drone Controller is links te zien, met een USB-kabel aangesloten op de USB-C-poort en rechts verbonden met een laptop.

De controller bijwerken

Sluit de controller met de USB-kabel aan op uw computer. Volg de stappen in dit artikel om de firmware van de controller bij te werken.

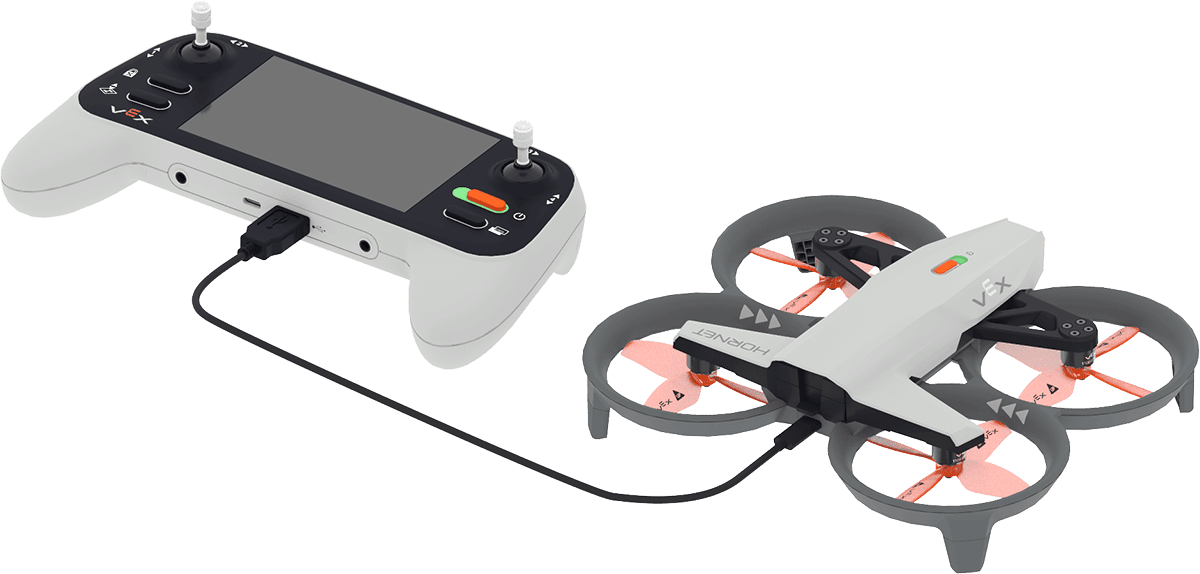

De VEX AIR Drone Controller is links afgebeeld, met het USB-A-uiteinde van de kabel aangesloten op de VEX AIR Drone rechts. Het USB-C-uiteinde van de kabel wordt aangesloten op de achterkant van de drone.

De drone updaten

Sluit de controller met de USB-kabel aan op uw computer. Volg de stappen in dit artikel om de firmware van de drone bij te werken.

Plaats de batterijen

Nadat de batterij is opgeladen en de firmware is bijgewerkt, kunt u de batterij in de VEX AIR Drone plaatsen:

Het diagram toont de batterij naast de Hornet, met een pijl die aangeeft dat de batterij in het batterijcompartiment geplaatst moet worden. Een close-up weergave laat zien dat het pijlpictogram op de batterij omhoog moet wijzen om een goede verbinding te maken.

Plaats de batterij in de drone met de pijl Omhoog naar boven gericht.

Opmerking: De drone wordt automatisch ingeschakeld wanneer de batterij wordt geplaatst.

Joysticks van de controller installeren

Installeer de joysticks om de drone tijdens de vlucht gemakkelijker te kunnen besturen:

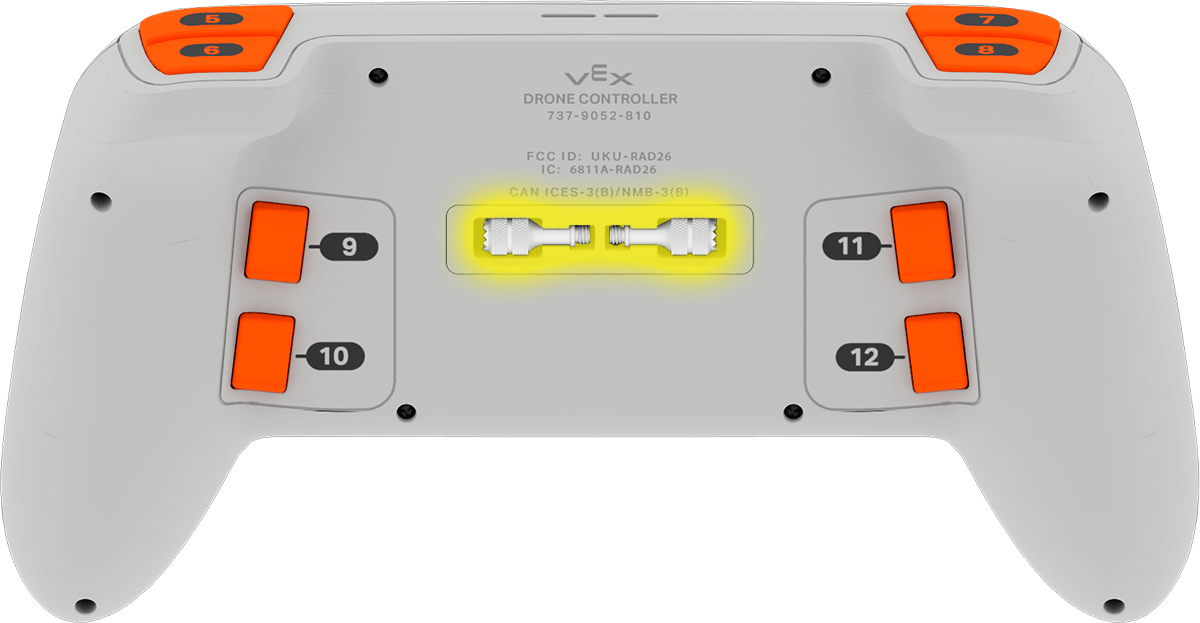

De achterkant van de controller is te zien, met de twee joysticks opgeborgen in twee kleine vakjes. De joysticks zijn gemarkeerd om aan te geven dat ze voor gebruik verwijderd moeten worden.

Verwijder de joysticks die aan de achterkant van de controller zitten.

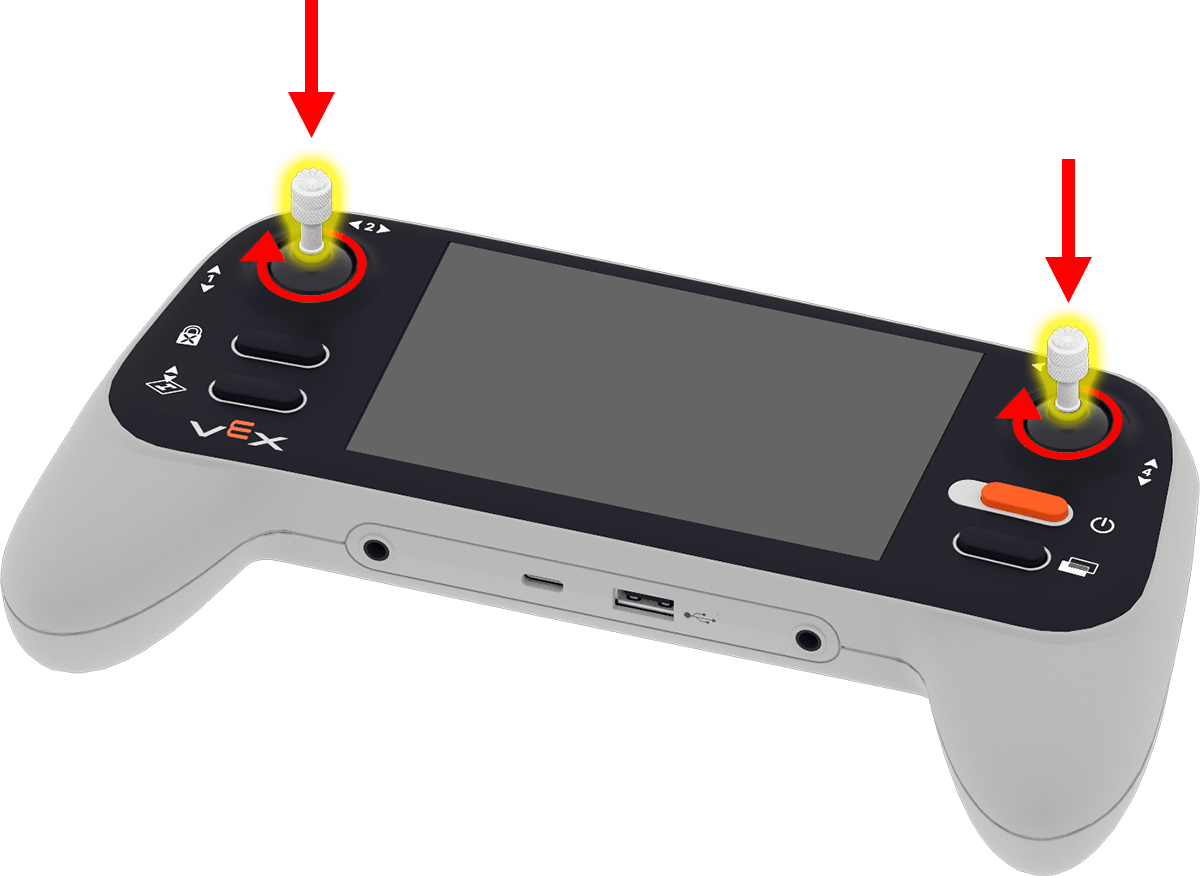

Het diagram toont hoe de twee joysticks in hun houders aan de voorkant van de controller worden geschroefd. Aan beide kanten van het scherm van de controller bevindt zich een joystickhouder. Met een pijl wordt aangegeven dat de houder met de klok mee moet worden vastgeschroefd.

Schroef elke joystick vast in de daarvoor bestemde houder aan de voorkant van de controller door met de klok mee te draaien.

Koppel de drone en controller

Koppel vervolgens de controller aan de drone, zodat ze tijdens de vlucht met elkaar kunnen communiceren:

Schakel de controller in door de Power knop ingedrukt te houden totdat de LED-indicator wit begint te knipperen. Laat de knop vervolgens los. Deze animatie laat zien hoe dit proces wordt gebruikt om de controller in te schakelen. Wanneer de controller is ingeschakeld, verandert de LED-indicator in een van de twee kleuren:

Groen — De batterij van de controller is voor meer dan 20% opgeladen.
Rood — De batterij van de controller is voor 20% of minder opgeladen.

Op het scherm van de VEX AIR dronecontroller verschijnt een waarschuwing in het midden met de tekst: "Alleen voor gebruik binnenshuis". Niet buitenshuis gebruiken. Houd u aan de lokale wetgeving met betrekking tot drones. Onder de tekst in het midden van het scherm bevindt zich een 'Ik ga akkoord'-knop.

Telkens wanneer u uw VEX AIR Drone Controller inschakelt, verschijnt er een wettelijke melding. Hierbij willen we u eraan herinneren dat de VEX AIR-drone uitsluitend bedoeld is voor gebruik binnenshuis en niet buitenshuis mag worden gevlogen. Selecteer Ik ga akkoord om te bevestigen dat u het begrijpt en het koppelingsproces voort te zetten.

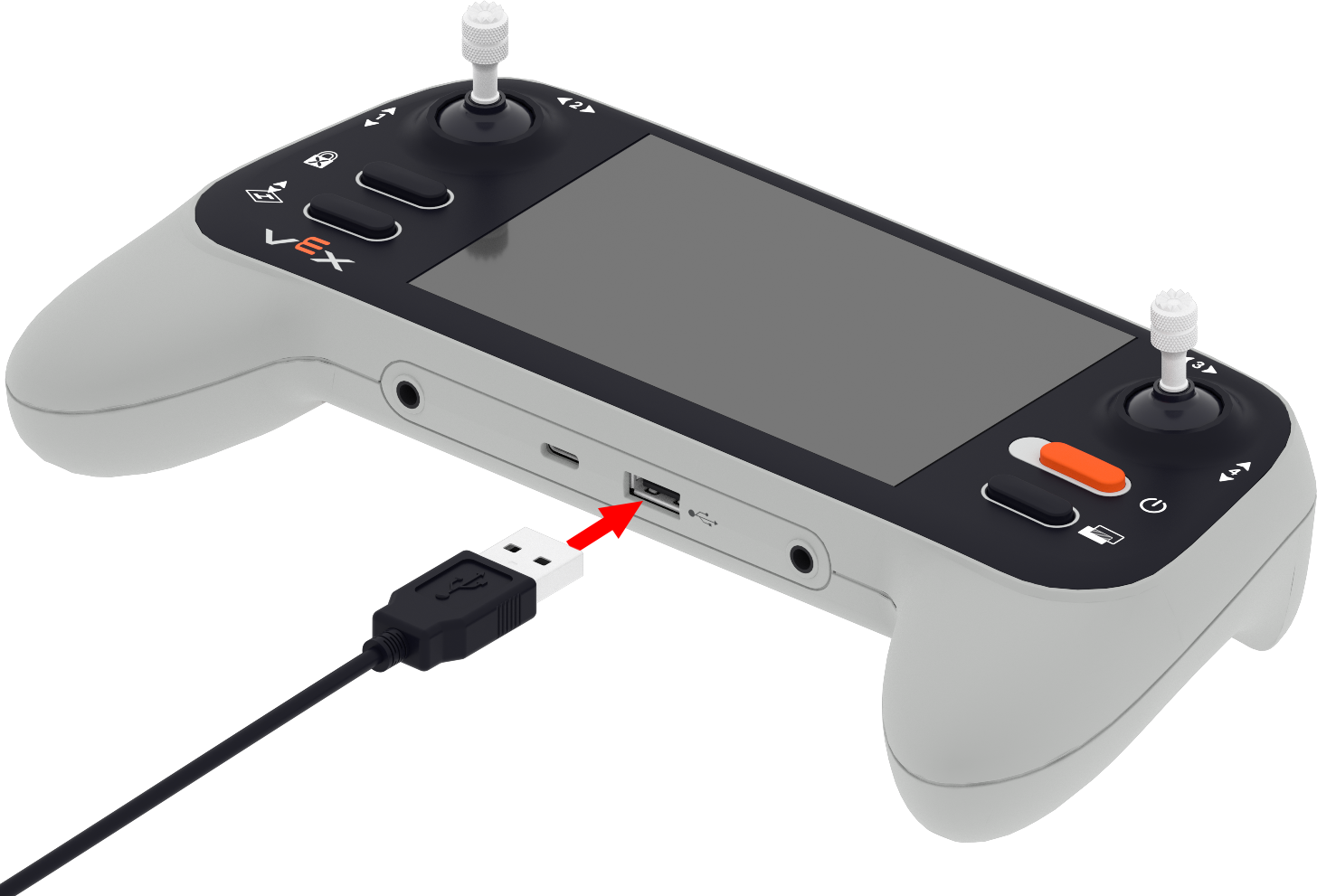

De USB-A-kabel wordt aangesloten op de USB-A-poort van de controller.

Sluit een USB-A-kabel aan op de USB-A-poort van de controller.

Het andere uiteinde van de kabel wordt aangesloten op de USB-C-poort van de Hornet.

Sluit het andere uiteinde aan op de USB-C-poort van de drone.

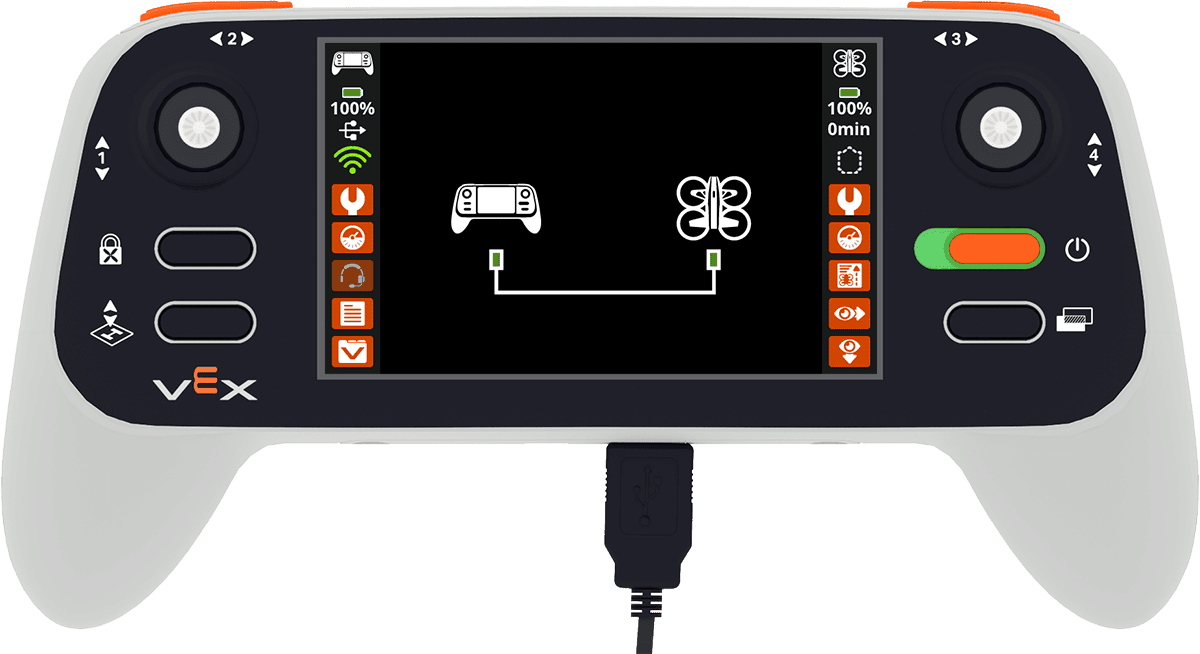

De controller is ingeschakeld en de USB-A-kabel is aangesloten op de drone. Op het scherm staat een pictogram voor een bekabelde verbinding. Dit pictogram geeft aan dat er een kabel wordt gebruikt om de controller met de drone te verbinden.

Zodra de controller verbinding maakt met de drone, wordt er kort een afbeelding van de bekabelde verbinding op het scherm weergegeven. Het USB-pictogram verschijnt ook aan de linkerkant als de controller is aangesloten op de drone.

Zodra beide LED-indicatoren op de controller en de drone knipperen en de live-feed van de naar voren gerichte Vision Sensor van de drone zichtbaar is op het scherm van de controller, zijn de twee succesvol gekoppeld. Deze animatie toont dit koppelingsproces.

Je VEX AIR-drone is nu klaar om te vliegen in een overdekte vliegruimte! Lees in dit artikel meer over het inrichten uw binnenruimte voor een veilige vlucht.
