De V5-controller begrijpen – VEX-bibliotheek

De V5-controller bevat twee analoge joysticks en twaalf knoppen in een vertrouwd ontwerp in videogamestijl voor een veelzijdige bestuurdersbediening.

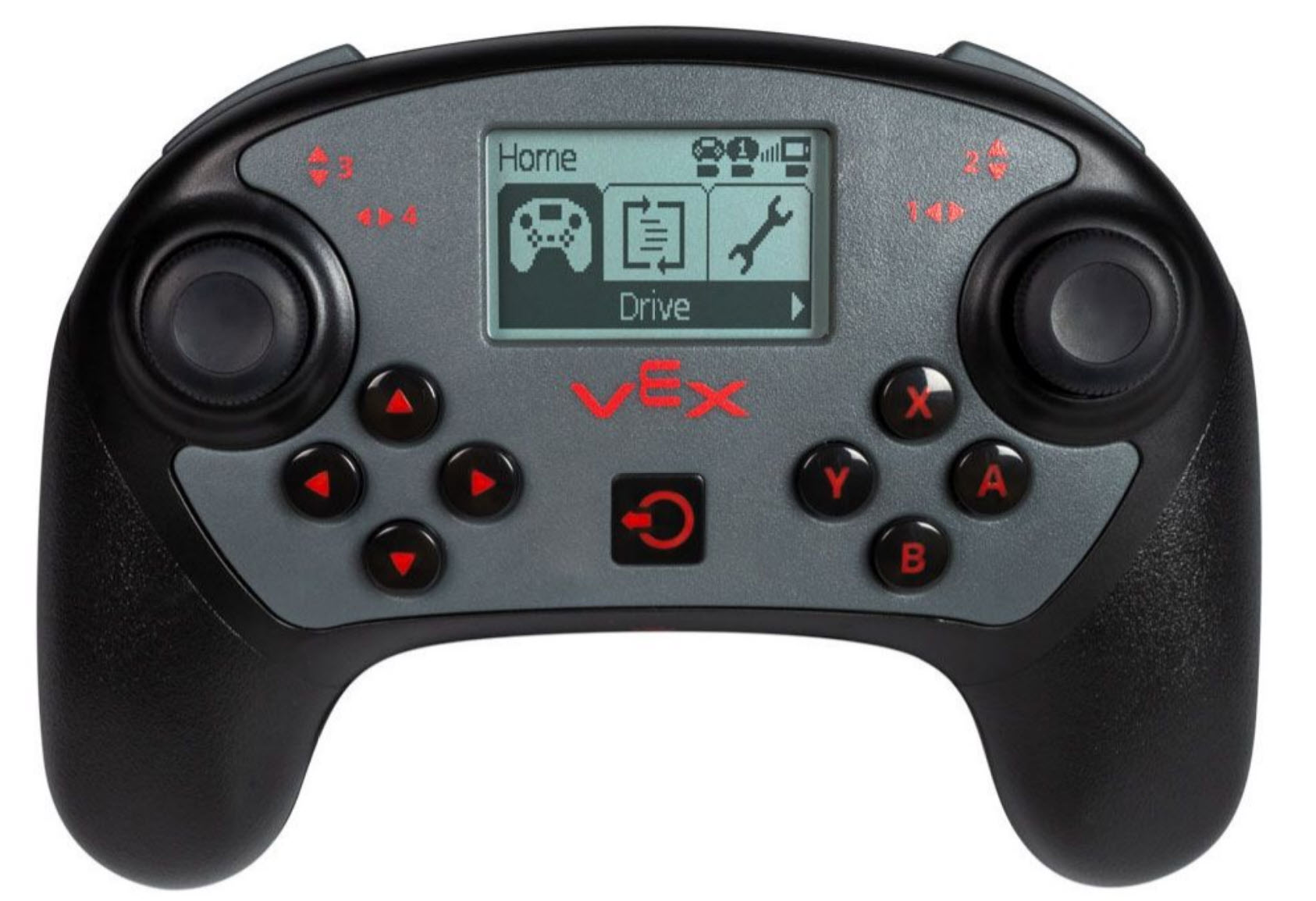

Gebruikersweergave van de V5-controller, met het LCD-scherm, twee analoge joysticks en 12 knoppen. Er zitten 8 ronde knoppen in twee groepen van vier op de hoofdzijde van de controller, vlak bij de joysticks, en vier schouderknoppen op de voorzijde.

De controller heeft programmeerbare haptische feedback en ingebouwde VEXnet 3.0-radio en Bluetooth® voor draadloze communicatie met de V5 Brain met behulp van de V5 Robot Radio.

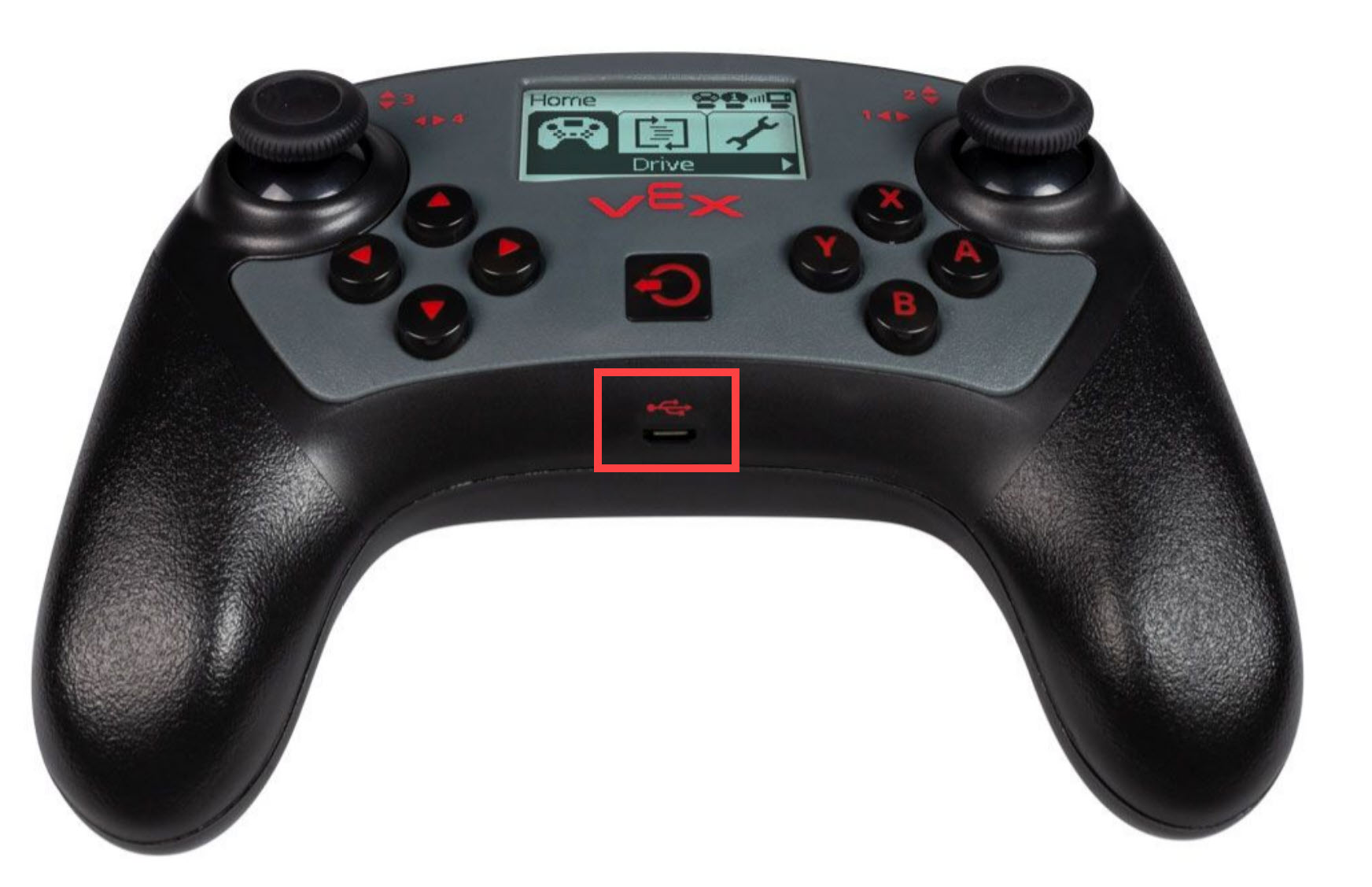

V5-controller met gemarkeerde mini-USB-poort. Deze poort wordt gebruikt voor het opladen en draadloos programmeren van de V5 Robot Brain.

Een oplaadbare geïntegreerde Li-ionbatterij van 3,7 V zorgt voor voldoende lading om meerdere lesperiodes of een volledige wedstrijddag te doorstaan.

De batterij wordt gemakkelijk opgeladen via een mini-USB-connector die ook draadloos programmeren en debuggen met de V5 Robot Brain mogelijk maakt

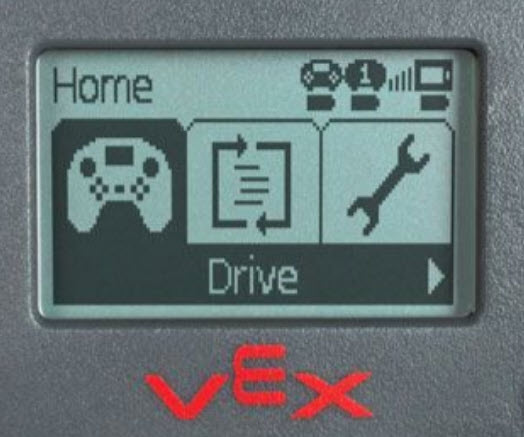

Close-up van het LCD-scherm van de V5-controller, waarmee u de V5 Robot Brain kunt besturen en projecten kunt starten via de controller. Op het scherm ziet u het menu Home. Daarboven ziet u pictogrammen die de verbindingsstatus van de controller aangeven.

Het LCD-scherm van de controller (met witte en rode LED's als achtergrondverlichting) biedt realtime informatie en kan worden aangepast met VEXcode.

Hiermee kunt u ook programma's starten en stoppen vanaf de controller.

Bovendien kun je de competitieoefenmodus gebruiken om te synchroniseren met andere robots en oefenwedstrijden te spelen.

Voorzijde van de V5-controller met de twee Smart Ports en één Competition Port gemarkeerd tussen de schouderknoppen van de controller.

Uw V5 Controller heeft twee Smart Ports, handig gelegen aan de voorzijde, die kunnen worden gebruikt om de V5 Controller te synchroniseren met het V5 Robot Brain en ook kunnen worden gebruikt om firmware-updates te voltooien.

Ze kunnen ook worden gebruikt om verbinding te maken met een partner V5-controller en het aantal beschikbare robotfuncties die kunnen worden bestuurd, te verdubbelen.

Aan de voorkant bevindt zich een Competition Port waarmee verbinding kan worden gemaakt met de veldbesturingvan de VEX Robotics Competition.

V5-controllerspecificaties

	Specificaties van de V5 draadloze controller
Gebruikersinterface	Ingebouwde monochrome LCD 128 x 64 pixels Achtergrondverlichting met witte of rode LED's
Interfacefuncties	Selecteer, start, stop programma's Batterijniveau van robot, controller en partner Type radioverbinding en signaalsterkte Indicatie van de competitiemodus Taalselectie (10 keuzes).
Gebruikersfeedback	Tot (3) regels meertalige tekst op het LCD-scherm Tot (3) grafische widgets met (1) regel tekst
Draadloze	VEXnet 3.0 en Bluetooth downloaden en debuggen met 200 kbps
Analoge as	2 joysticks
Knoppen	12
Extra functie	Haptische trilmotor
Batterijtype	Li-ion
Batterijduur	8-10 uur
Batterijlaadtijd	1 uur
Automatische slaapstand	Ja
Partnerhaven	Ja
Partnercontrollertype	V5-controller
Gewicht	0,77 pond (350 g)
