Voordat de Jetson goed kan functioneren, moeten de Intel Dual Band Wi-Fi en antennes worden geïnstalleerd.

Benodigde onderdelen

Jetson Nano-bord met Intel Wi-Fi-module en twee externe antennes ernaast.

De onderdelen die nodig zijn voor de montage zijn als volgt:

Jetson
Intel dual-band wifi
2x Antennes

Verwijder de Jetson Nano-module

Het Jetson Nano-bord met de koelventilator losgekoppeld en ernaast geplaatst.

Koppel de ventilator los als deze op de Jetson Nano Module is bevestigd en verwijder deze. Als de ventilator al is losgemaakt, ga dan verder met stap 2.

Jetson Nano-module met twee schroeven waarmee deze aan het moederbord is bevestigd.

Verwijder de twee schroeven waarmee de Jetson Nano-module aan de draagplaat is bevestigd.

Jetson Nano-module met gemarkeerde zijlipjes, die aangeven waar je moet trekken om de module van de dragerplaat los te maken.

Zodra de schroeven zijn verwijderd, opent u de twee lipjes waarmee de Jetson Nano-module in de draagplaat is bevestigd. Doe dit door de lipjes voorzichtig horizontaal weg te trekken van de Jetson Nano Module.

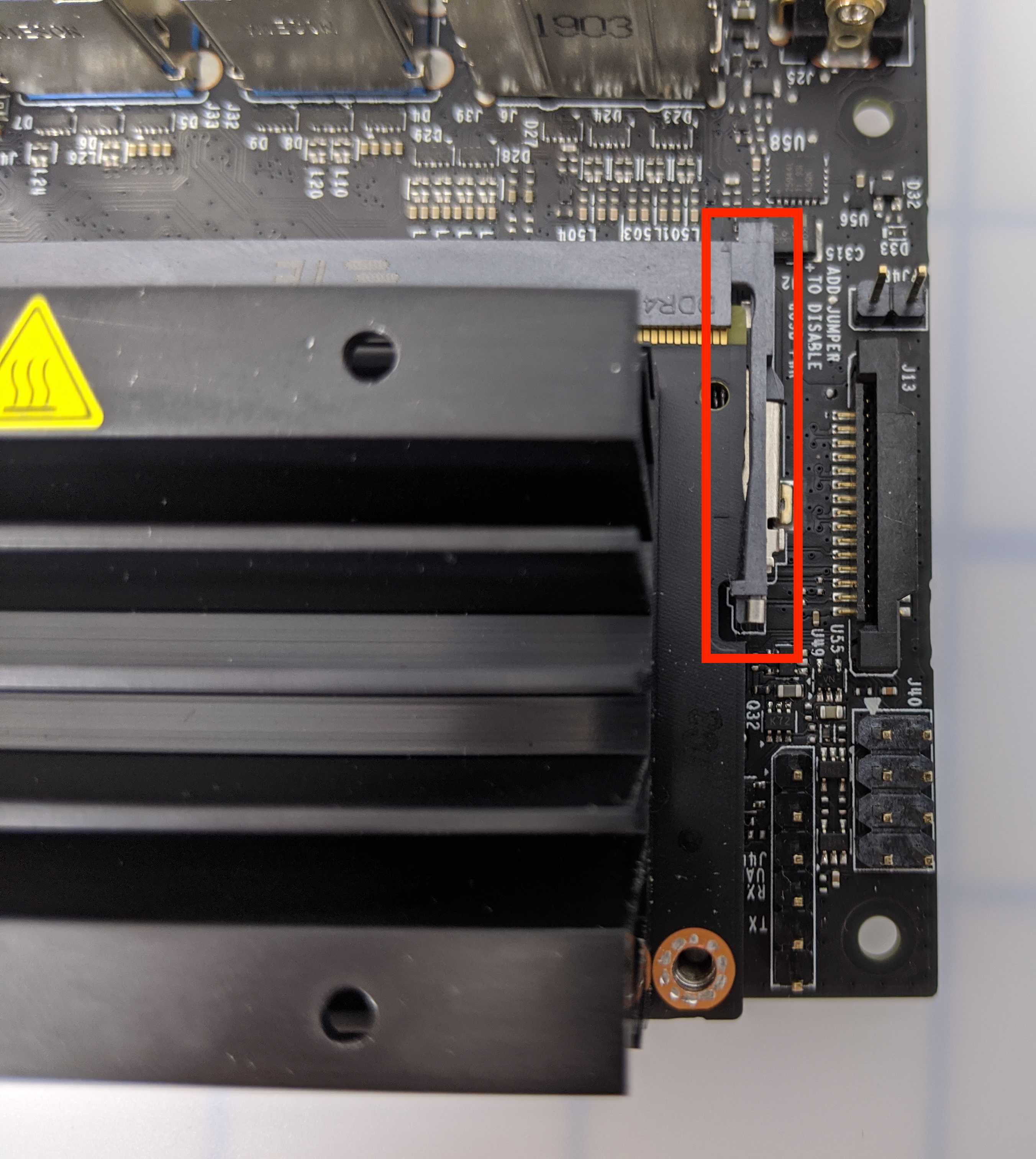

Detailopname van een van de lipjes aan de zijkant van de Jetson Nano-module waarmee deze van het moederbord kan worden losgemaakt.

Aan elke kant van de Jetson Nano Module bevindt zich een lipje.

De Jetson Nano-module is van de dragerprintplaat verwijderd, waardoor de interne sleuf en componenten zichtbaar zijn.

Trek de Jetson Nano-module voorzichtig recht uit de draagplaat. Let op de schroef in het midden van het draagbord.

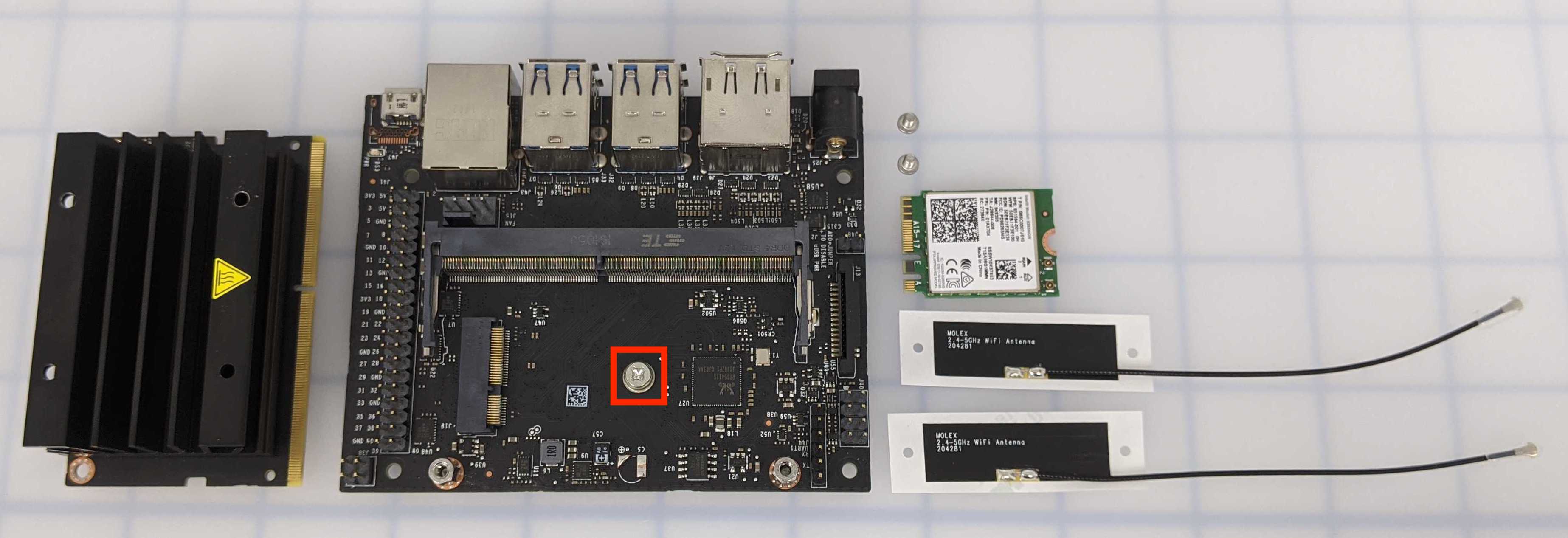

Draagbord met middelste schroef gemarkeerd, zodat deze verwijderd kan worden voordat de Wi-Fi-module wordt geïnstalleerd.

Verwijder de schroef in het midden van het draagbord.

Bevestig de antennes

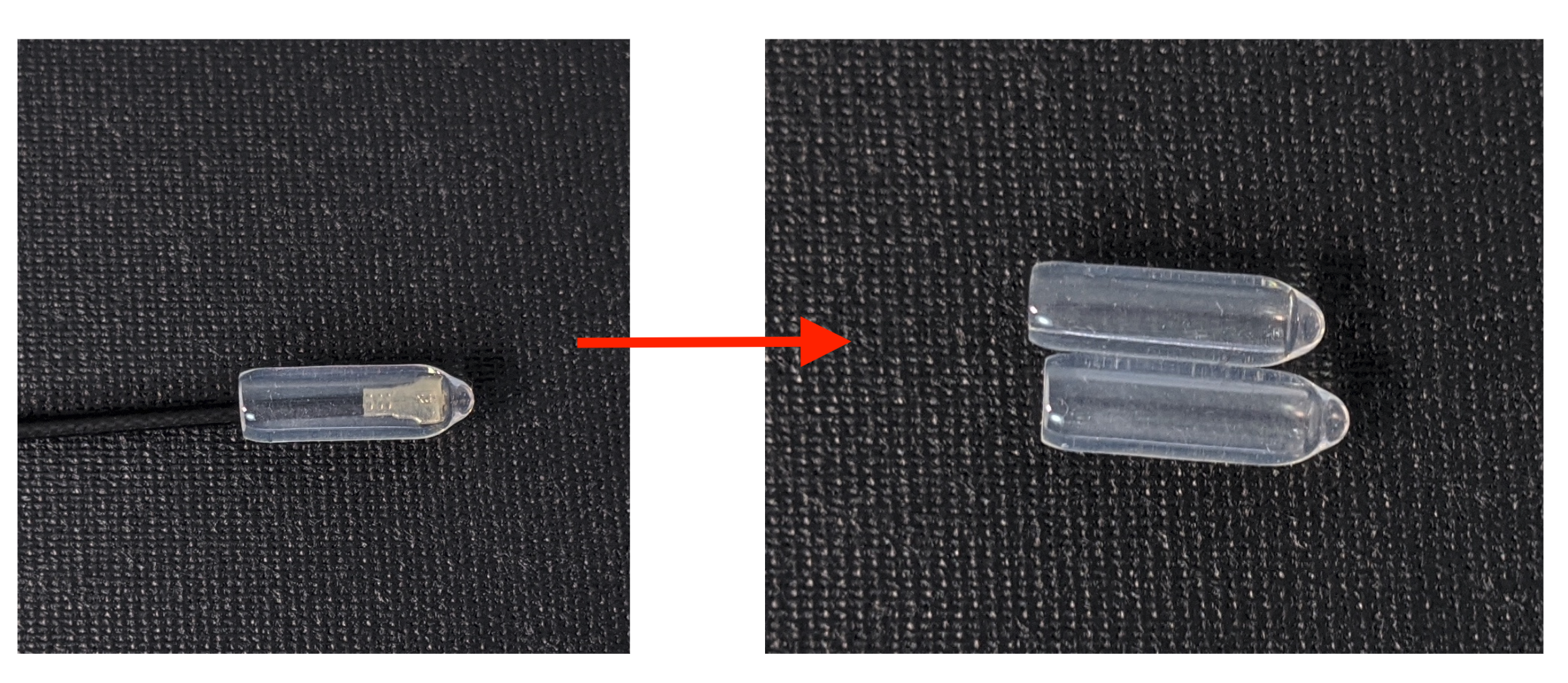

De plastic beschermkapjes op de antenneconnectoren van twee antennes worden verwijderd.

Verwijder de plastic afdekking van de antennes.

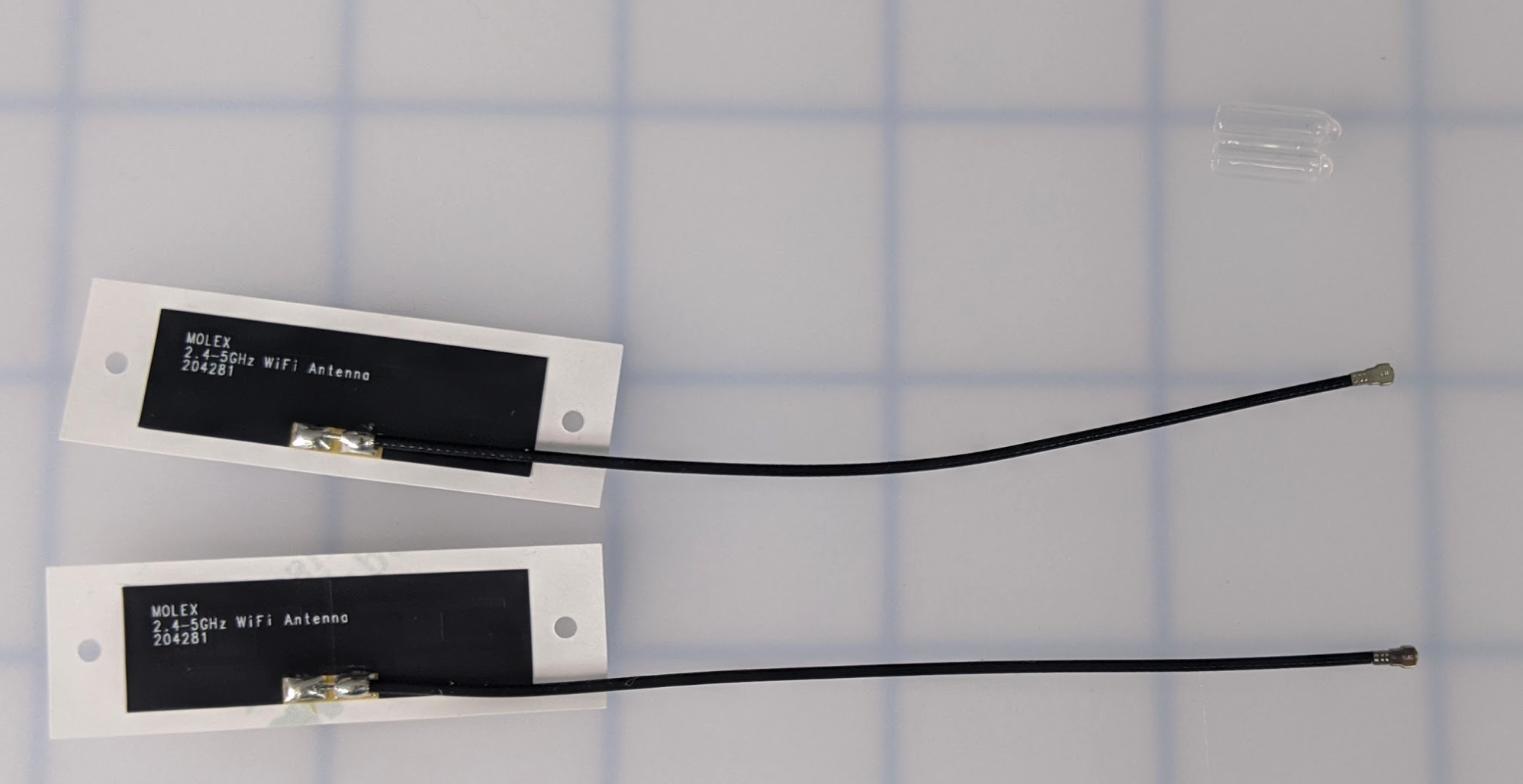

Twee antennes waarvan de plastic kapjes zijn verwijderd, klaar om op de wifi-module te worden aangesloten.

Zorg ervoor dat de plastic afdekkingen van beide antennes zijn verwijderd.

De eerste antennekabel wordt aangesloten op de Intel Dual Band Wi-Fi-module.

Sluit één antenne aan op de Intel Dual Band Wi-Fi. Zorg ervoor dat u lichte druk uitoefent, aangezien de onderdelen kwetsbaar zijn. Een 'klik'-geluid zorgt ervoor dat de antenne volledig is bevestigd.

Opmerking: als er meer druk nodig is om de antenne vast te zetten, gebruik dan een potloodgum of een ander klein voorwerp om meer druk uit te oefenen. Het gebruik van metaal om druk uit te oefenen wordt niet aanbevolen.

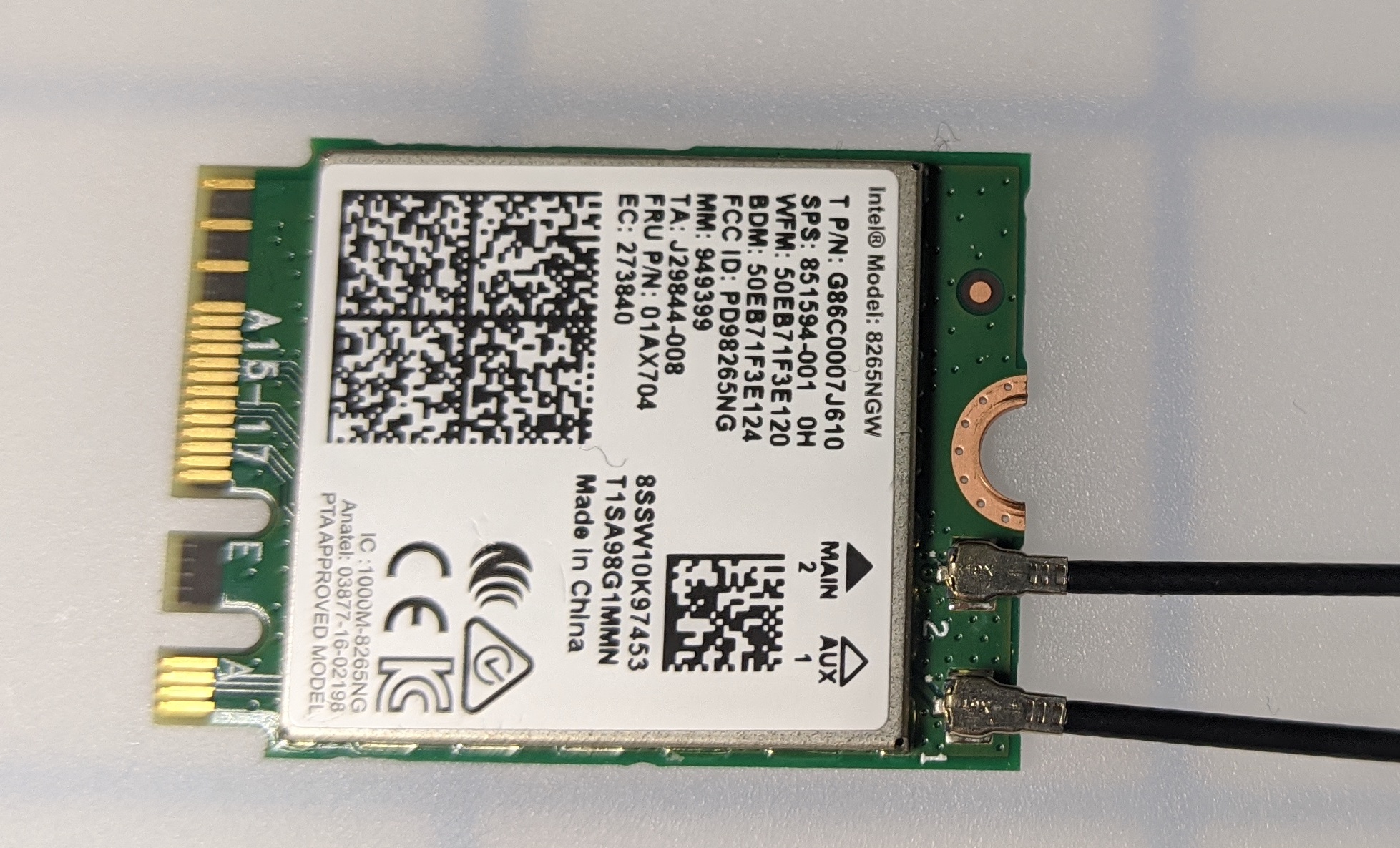

De tweede antennekabel is aangesloten op de Intel Dual Band Wi-Fi-module.

Bevestig de tweede antenne volgens dezelfde procedure als in de vorige stap.

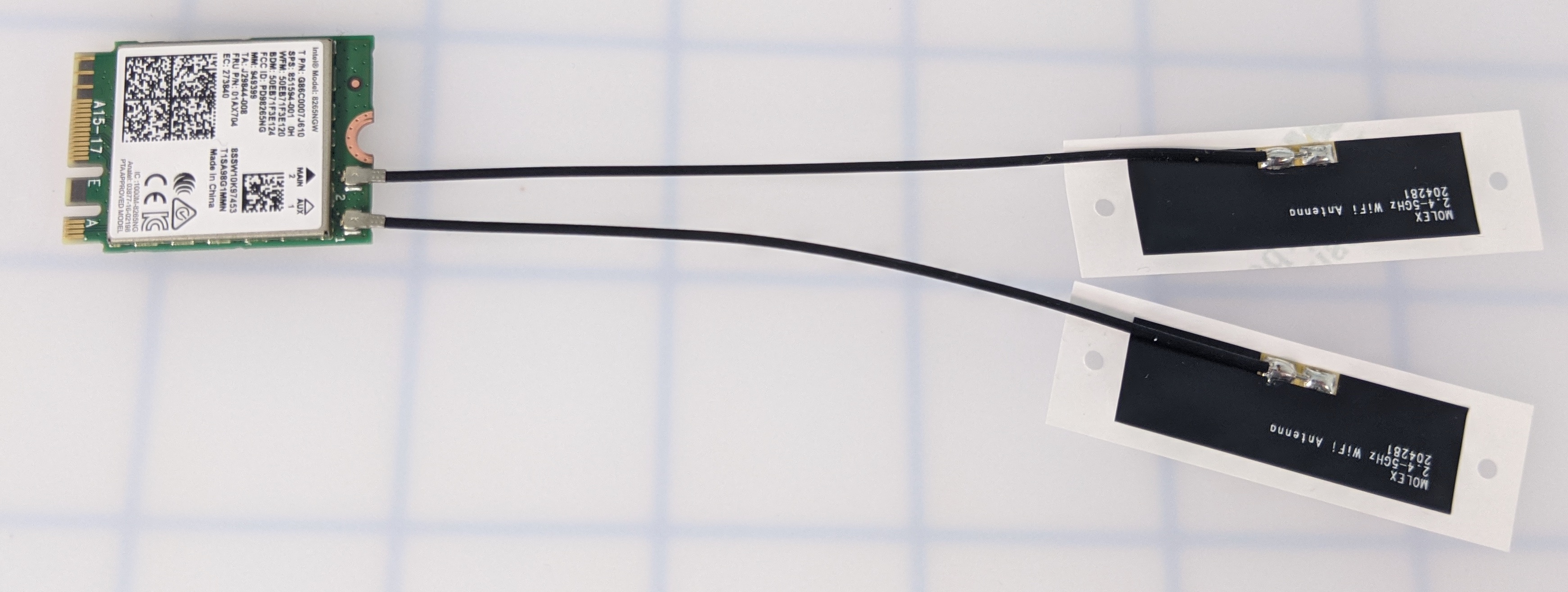

Wi-Fi-module met beide antennes aangesloten en kabels die naar buiten uitsteken.

Zorg ervoor dat beide antennes volledig op de Intel Dual Band Wi-Fi zijn aangesloten. Pak de Intel Dual Band Wi-Fi op om ervoor te zorgen dat beide antennes veilig zijn en geen van beide vallen.

De Intel Dual Band Wi-Fi-module is onder een hoek in het moederbord geplaatst.

Plaats de Intel Dual Band Wi-Fi schuin in het Carrier Board.

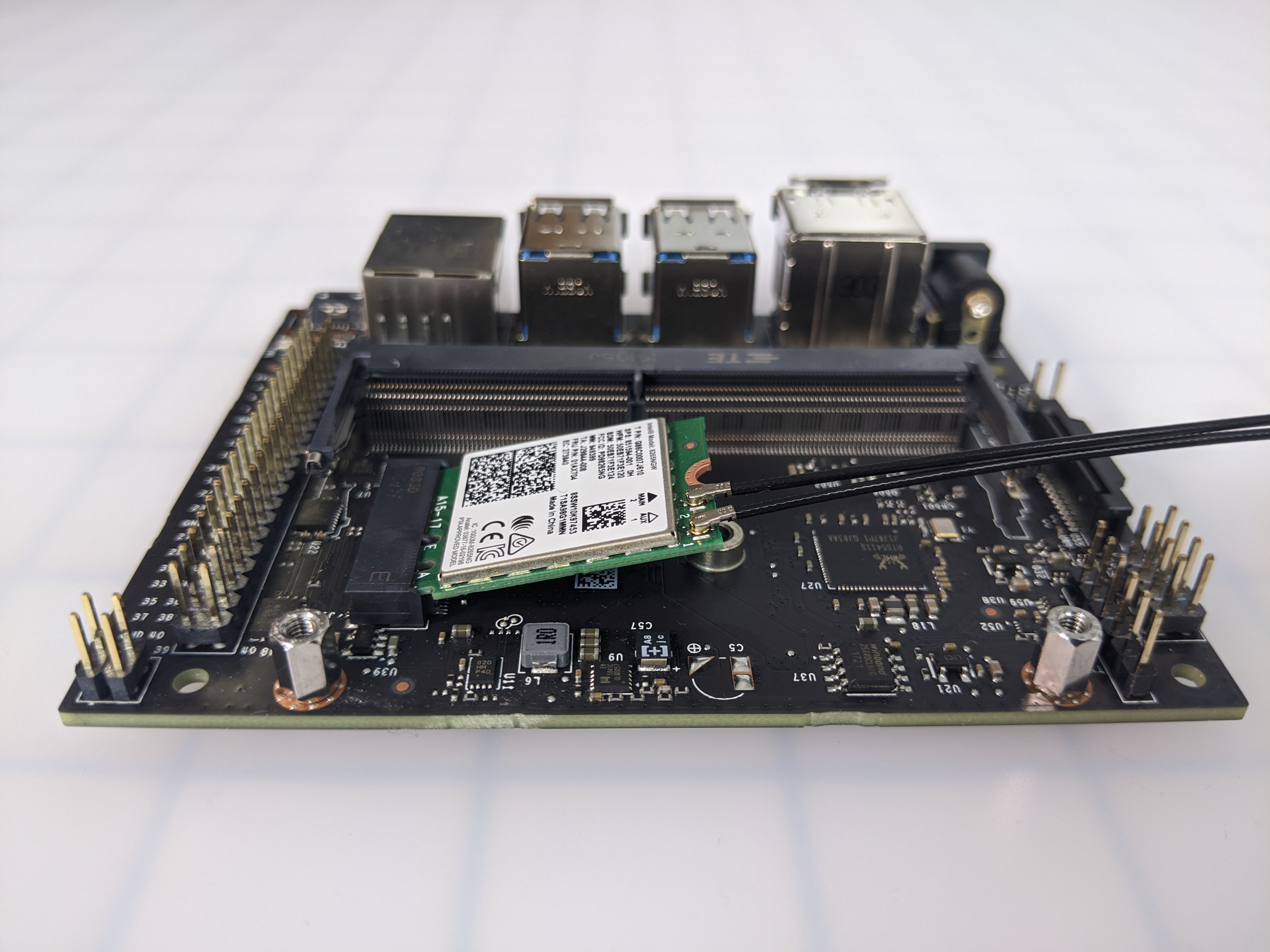

De wifi-module is in de dragerprintplaat geplaatst, maar is eerst schuin naar boven gericht voordat deze met een schroef wordt vastgezet.

Het blijft iets omhoog gebogen totdat een schroef wordt gebruikt om het op zijn plaats te houden.

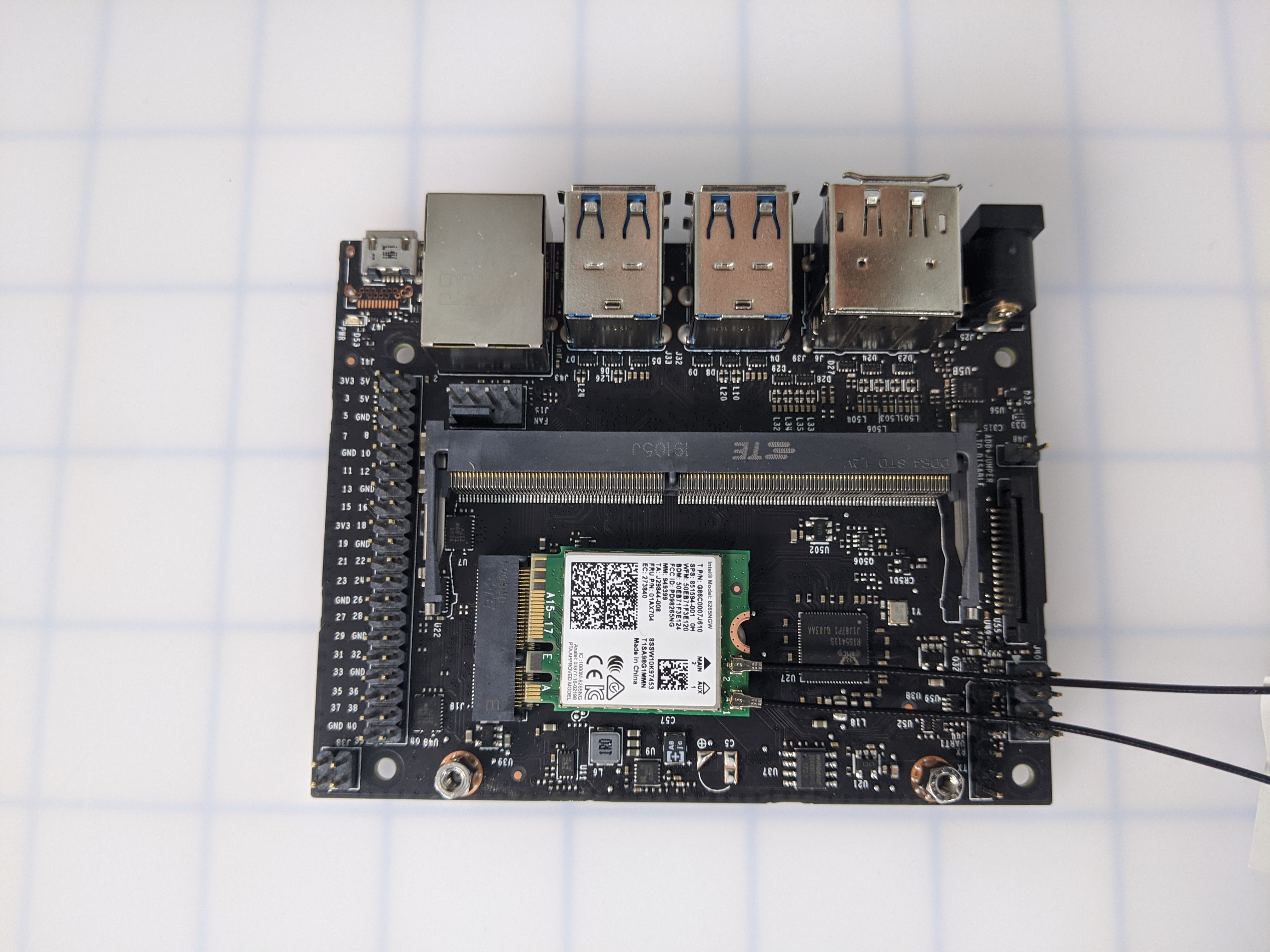

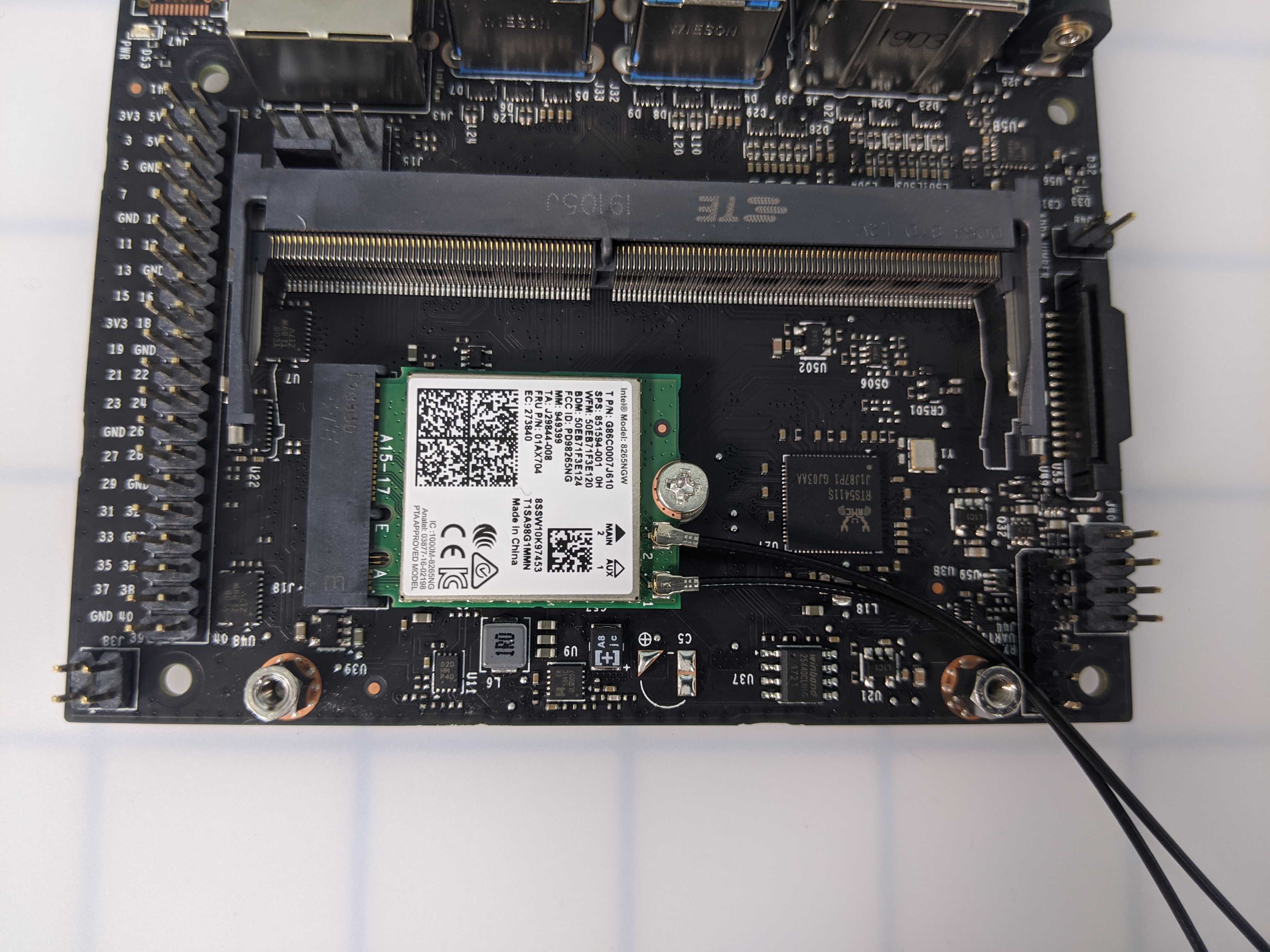

De wifi-module is met een schroef aan de dragerprintplaat bevestigd en de antennes zijn eraan bevestigd.

Draai de schroef vast om de Intel Dual Band Wi-Fi op zijn plaats te houden. Zorg ervoor dat u de schroef niet te strak aandraait om te voorkomen dat u deze verwijdert.

Bevestig de Jetson Nano-module opnieuw

De Jetson Nano-module is teruggeplaatst op de dragerprintplaat, waarbij de schroefgaten zijn uitgelijnd.

Plaats de Jetson Nano-module schuin terug op het draagbord. Duw iets naar beneden zodat de schroefgaten gelijk liggen.

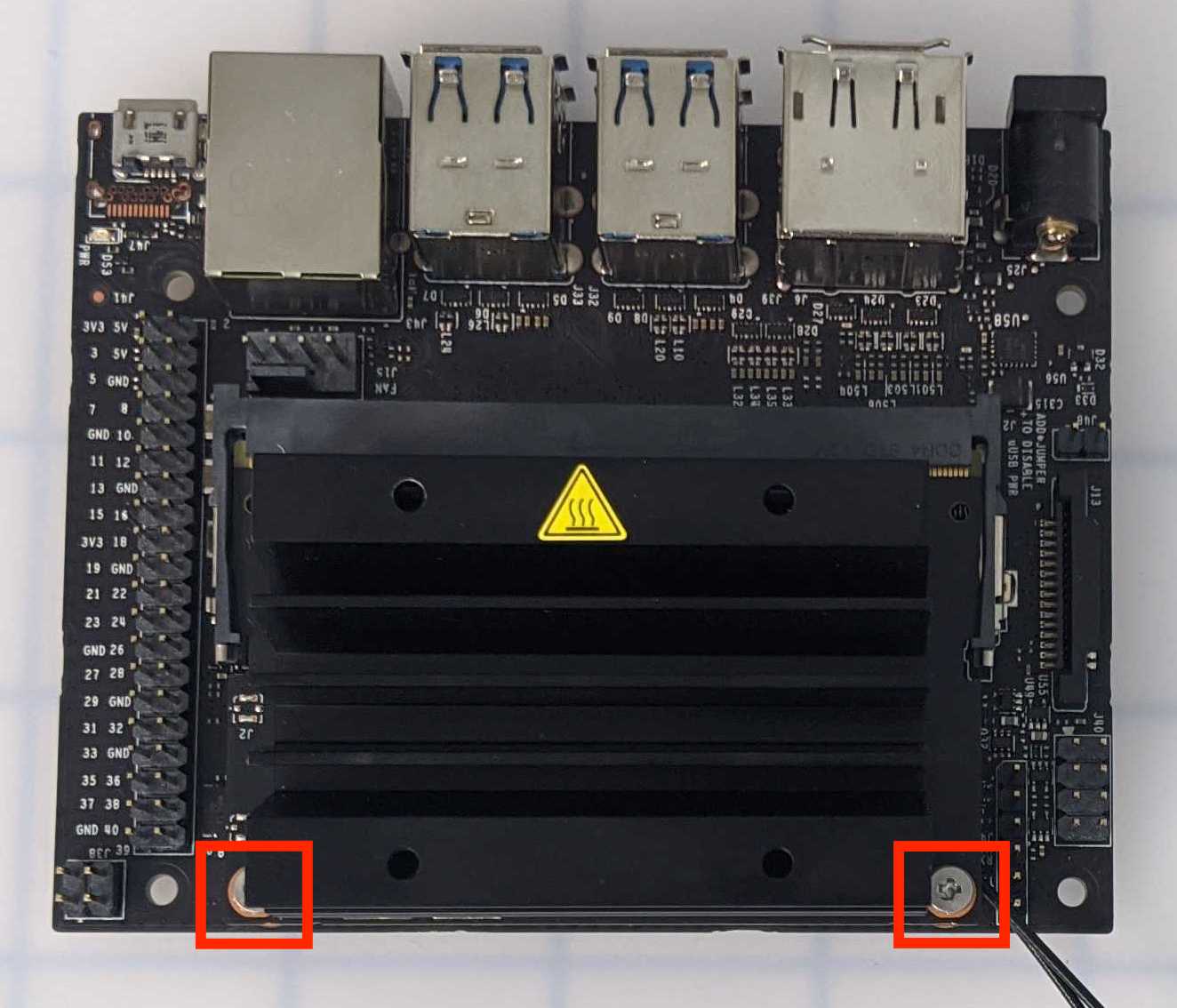

De Jetson Nano-module is met twee schroeven aan het moederbord bevestigd.

Draai de twee schroeven terug in de Jetson Nano-module om deze aan de draagplaat te bevestigen. Zorg ervoor dat u de schroeven niet te strak aandraait om strippen te voorkomen.

Jetson Nano-bord met geïnstalleerde Intel Wi-Fi-module en twee aangesloten antennes.

De Intel Dual Band Wi-Fi en antennes zijn nu geïnstalleerd.
