Wanneer u met VEXcode V5 op een apparaat (iPad / Android-tablet / Amazon Fire-tablet) werkt, is het belangrijk om te begrijpen hoe u uw apparaat kunt verbinden met de VEX V5 Robot Brain om projecten te downloaden en uit te voeren.

Hoe u het V5-robotbrein op een apparaat aansluit

Afbeelding van de VEX V5 Brain-radiobatterij met de batterijaansluiting en specificaties voor het V5-roboticasysteem. Ook wordt geïllustreerd hoe de batterij op de V5 Brain wordt aangesloten.

Zorg ervoor dat de V5 Robot Brain is aangesloten op een V5-batterij en V5-radio.

Illustratie van de aan/uit-knop van de V5 Brain, met de locatie en het ontwerp van de aan/uit-knop op de V5 Brain. Deze knop wordt gebruikt om verbinding te maken met het V5-systeem.

Schakel de V5 Robot Brain in door op de aan/uit-knop te drukken.

Instellingeninterface voor verbinding met de V5 Brain, waarin opties en configuraties voor gebruikersvoorkeuren in een duidelijke lay-out worden weergegeven.

Selecteer 'Instellingen' op het scherm van de V5 Robot Brain om het radiotype te controleren. Het radiotype moet zijn ingesteld op Bluetooth om de verbinding te laten slagen.

Schema van de VEXnet-radioverbinding met de VEX V5-hersenen, met illustratie van de poorten en instellingen voor een correcte integratie in roboticaprojecten.

Het dialoogvenster Instellingen wordt geopend. Zoek naar het Radiotype in de linkerbenedenhoek. Als het Radiotype is ingesteld op VEXnet, schakelt u dit over naar Bluetooth door op het gebied Radiotype te drukken.

Knop met het label 'OK' om wijzigingen in het VEX V5 Brain-verbindingsproces te bevestigen, ter illustratie van de laatste stap in de installatie.

Er verschijnt een prompt om het wijzigen van het radiotype te bevestigen. Selecteer 'Ok' om de wijziging te bevestigen.

Bluetooth-radiotype voor het VEX V5-roboticasysteem, ter illustratie van het ontwerp en de verbindingsmogelijkheden van het apparaat voor integratie met de V5 Brain.

Zorg ervoor dat het Radiotype aangeeft dat het nu verbonden is via Bluetooth.

Diagram met de radiogegevensinstellingen op een VEX V5 Brain en hoe u de brain kunt aansluiten op een radiomodule voor communicatie.

Zorg ervoor dat de radiogegevens zijn ingesteld op 'Aan'.

Schermafbeelding van de VEX V5-instellingeninterface met opties voor verbinding met de Brain, waaronder netwerkinstellingen en functies voor apparaatbeheer.

Controleer het verbindingspictogram. Zodra het radiotype is ingesteld op Bluetooth en de radiogegevens zijn ingeschakeld, wordt op het verbindingspictogram 'BD' weergegeven.

Dialoogvenster Instellingen voor V5, met opties voor verbinding met de Brain, waaronder configuratie-instellingen en indicatoren voor de verbindingsstatus.

Opmerking: Als het radiotype is ingesteld op VEXnet, wordt op het verbindingspictogram 'V.' weergegeven.

VEXcode V5-pictogram, dat de software vertegenwoordigt die wordt gebruikt voor het programmeren van VEX Robotics V5-systemen, te zien in het gedeelte 'Connect to the Brain' van de V5-categoriebeschrijving.

Start VEXcode V5 op uw apparaat.

Afbeelding van het verbindingsproces met de VEX V5 Brain. Hierbij worden de benodigde componenten en de opstelling voor het tot stand brengen van een verbinding tussen de robot en de hersenunit weergegeven.

Wanneer u VEXcode V5 start, ontvangt u mogelijk een prompt waarin u wordt gevraagd het Bluetooth-gebruik te verifiëren. Selecteer 'OK'.

Opmerking: als u geen melding ontvangt om Bluetooth toe te staan, controleer dan de Bluetooth-instellingen op uw apparaat om er zeker van te zijn dat deze is ingeschakeld.

Pictogram dat de verbinding met de VEX V5 Brain weergeeft en het proces van het koppelen van apparaten voor programmering en besturing illustreert.

Selecteer het 'Brain'-pictogram in de werkbalk.

Diagram dat illustreert hoe u de VEX V5 Brain kunt aansluiten op verschillende componenten, waaronder motoren en sensoren. De verbindingen zijn gemarkeerd voor een duidelijk begrip in de context van V5-robotica.

Er verschijnt een lijst met beschikbare V5 Robot Brains. Selecteer de naam van de Brain waarmee je verbinding wilt maken.

Diagram dat illustreert hoe u verbinding maakt met de VEX V5 Brain, met gelabelde poorten en aansluitingen voor sensoren en motoren.

Zodra een brein is gekozen, selecteert u 'Verbinden'.

Illustratie van hoe u verbinding kunt maken met de VEX V5-hersenen, met gelabelde poorten en aansluitingen voor verschillende componenten in een robotica-opstelling.

Bekijk de radioverbindingscode die op het scherm van de hersenen wordt weergegeven.

Schermafbeelding van het scherm Radioverbindingscode van VEX V5, met verbindingsopties en instellingen voor verbinding met de Brain, en illustratie van het proces voor het tot stand brengen van een radioverbinding.

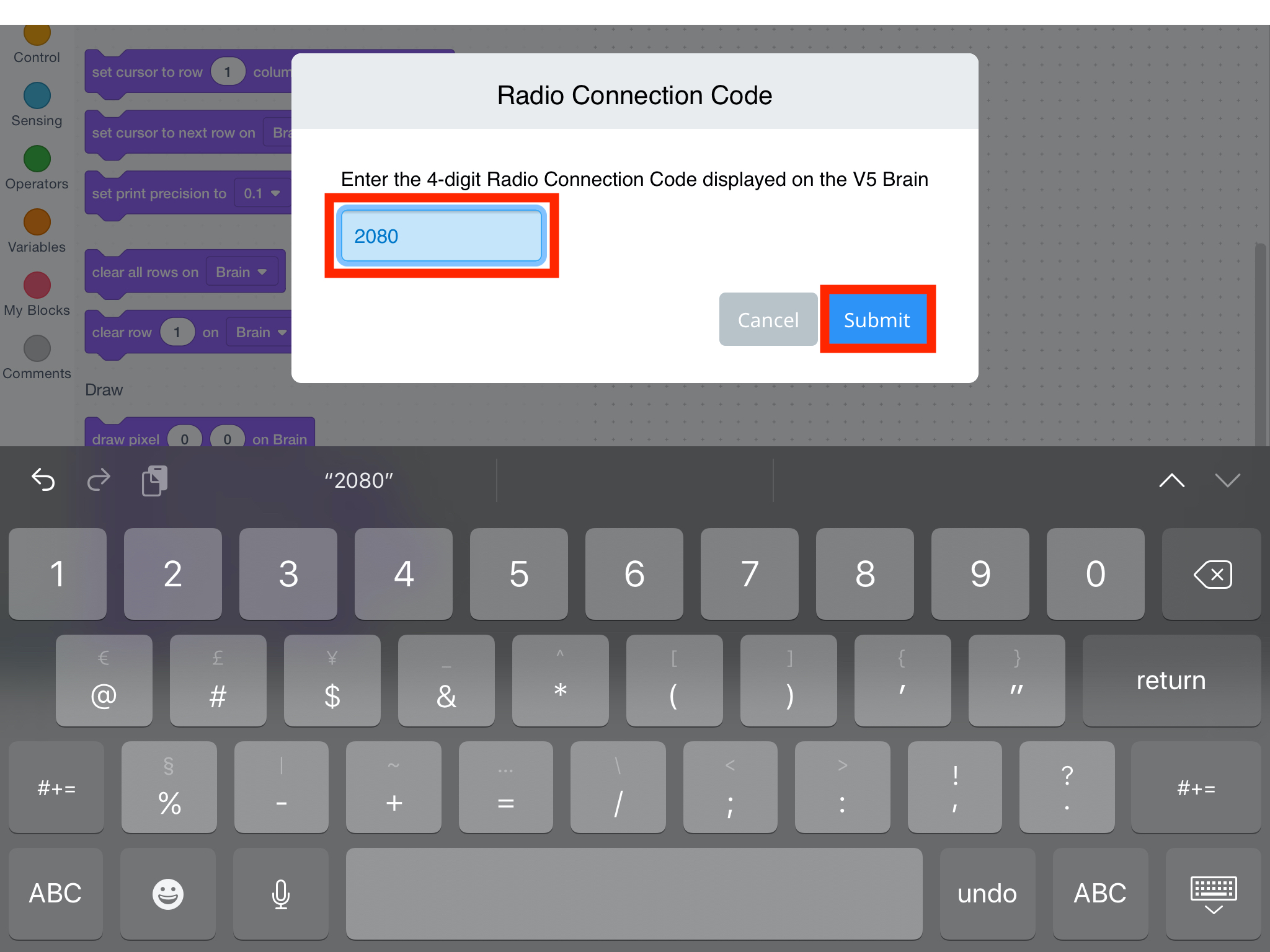

Voer de radioverbindingscode in via het V5 Brain-scherm en selecteer vervolgens 'Verzenden'.

Afbeelding van het proces voor het indienen van een radioverbindingscode voor V5-robots, met illustratie van de verbindingsstappen met het hersencomponent.

Het Brain-pictogram wordt oranje en er verschijnt een bericht 'Verbinden met:' terwijl de Brain verbinding maakt.

Diagram dat het verbindingsproces met de V5 Brain illustreert, met gelabelde componenten en verbindingen voor duidelijkheid tijdens het installatieproces.

Zodra de Brain is verbonden, wordt het pictogram groen.

Illustratie van een groen robotbrein, dat connectiviteit en functionaliteit symboliseert, gerelateerd aan de beschrijving van categorie V5 en het gedeelte over verbinding maken met het brein.

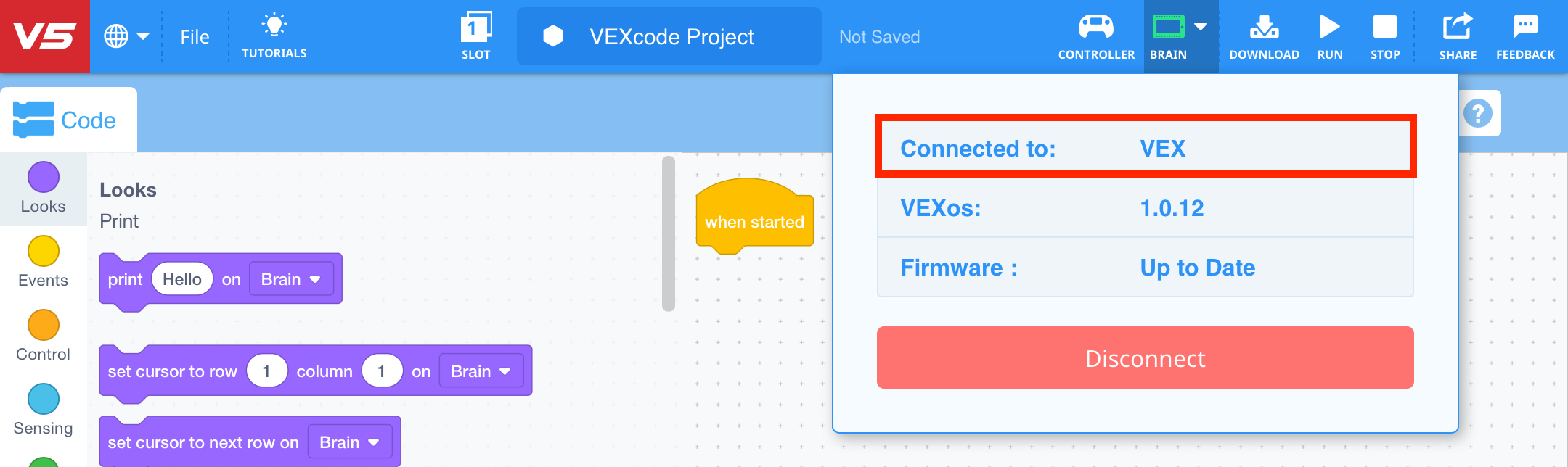

Het bericht in het venster luidt 'Verbonden met:' en vermeldt de naam van de V5 Brain die op het apparaat is aangesloten.

Diagram dat laat zien hoe VEX V5-componenten op de hersenen worden aangesloten, met illustraties van poorten en aansluitingen voor een correcte installatie.

Opmerking: het verbindingspictogram geeft 'D' weer in de rechterbovenhoek van het Brain-scherm wanneer de V5 Robot Brain op het apparaat is aangesloten.

Diagram dat het verbindingsproces met de hersenen in het V5-systeem illustreert, met nadruk op de belangrijkste componenten en hun relaties voor een effectieve installatie en integratie.

Om de verbinding met een Brain te verbreken, selecteert u 'Verbinding verbreken'.

Opmerking: als u alle stappen heeft gevolgd en de verbinding nog steeds niet werkt, controleer dan de Bluetooth-instellingen op uw apparaat om er zeker van te zijn dat deze is ingeschakeld.

Opmerking voor wedstrijdteams: Het Field Control-systeem werkt alleen met de VEXnet-radio. Als de radio voor programmeerdoeleinden is gewijzigd naar Bluetooth, moet deze opnieuw worden gewijzigd voordat er op het veld wordt deelgenomen.
