Gebruik de V5-krimptang om V5 Smart Cables op maat te maken – VEX-bibliotheek

Het samenstellen van uw eigen V5 Smart Cables op maat biedt veel flexibiliteit voor de locatie van sensoren en/of motoren, en maakt efficiënt kabelbeheer mogelijk.

Benodigde benodigdheden

De benodigde benodigdheden voor het samenstellen van V5 Smart Cables op maat zijn onder meer:

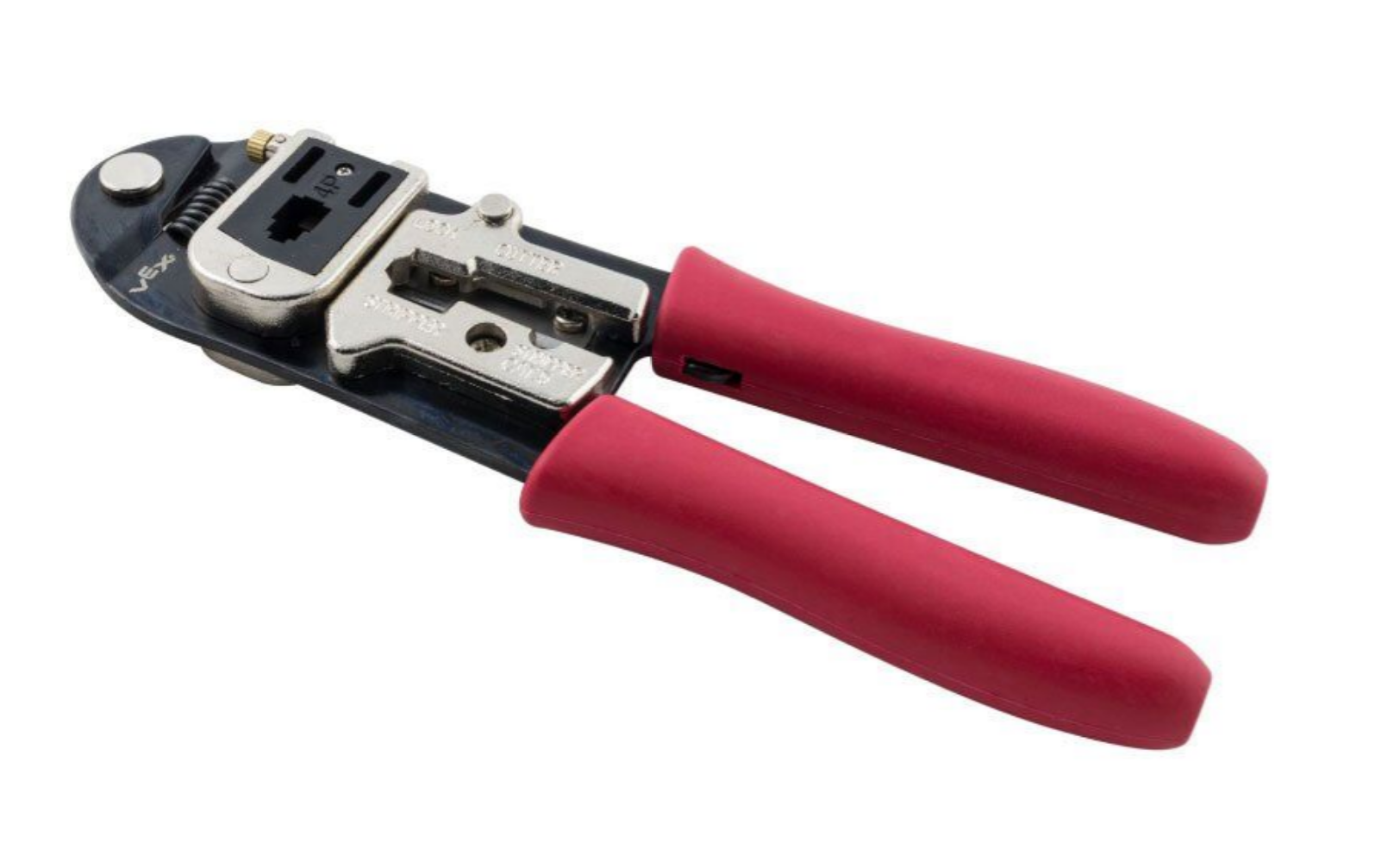

V5 Smart kabelkrimptang stuk.

V5 Smart Cable-krimptang (276-5773)

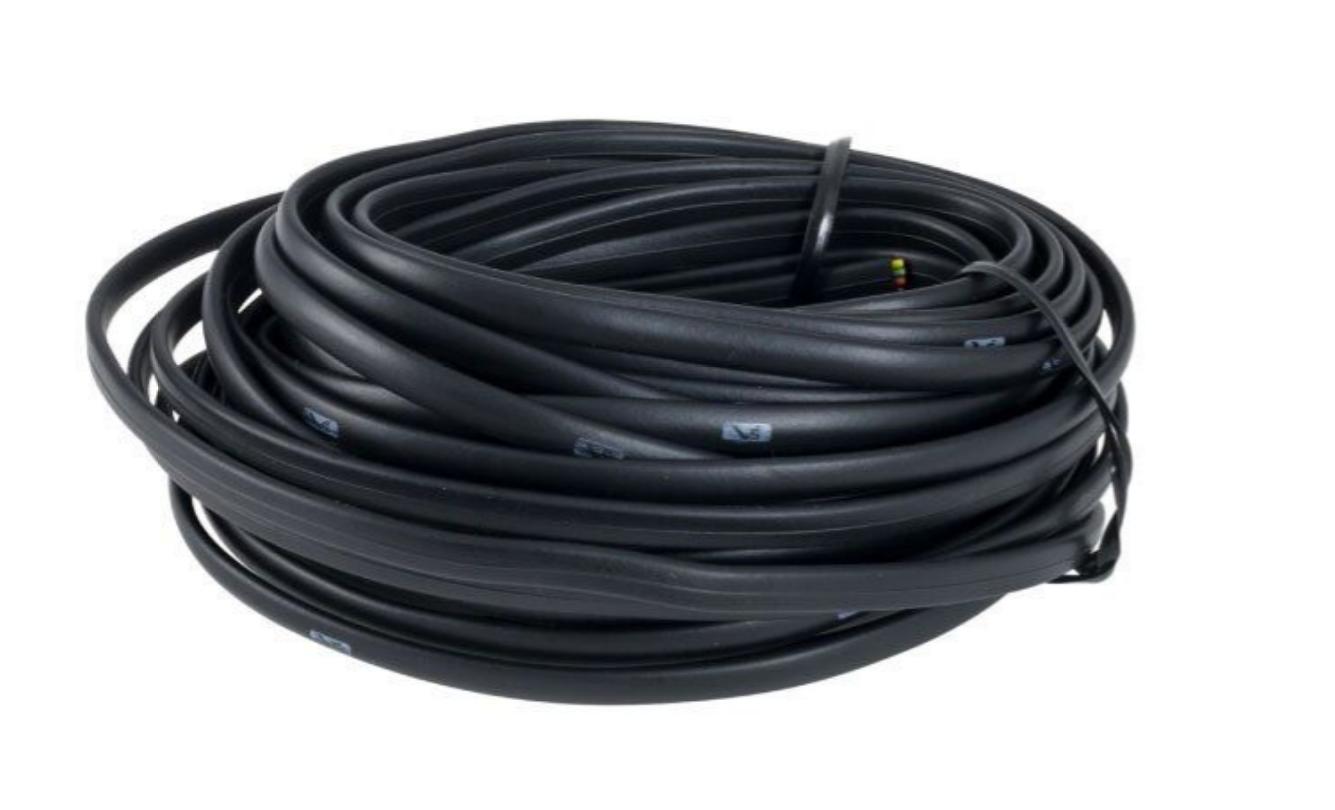

V5 Smart Cable Standaardstuk.

V5 Smart Cable-voorraad (276-5774)

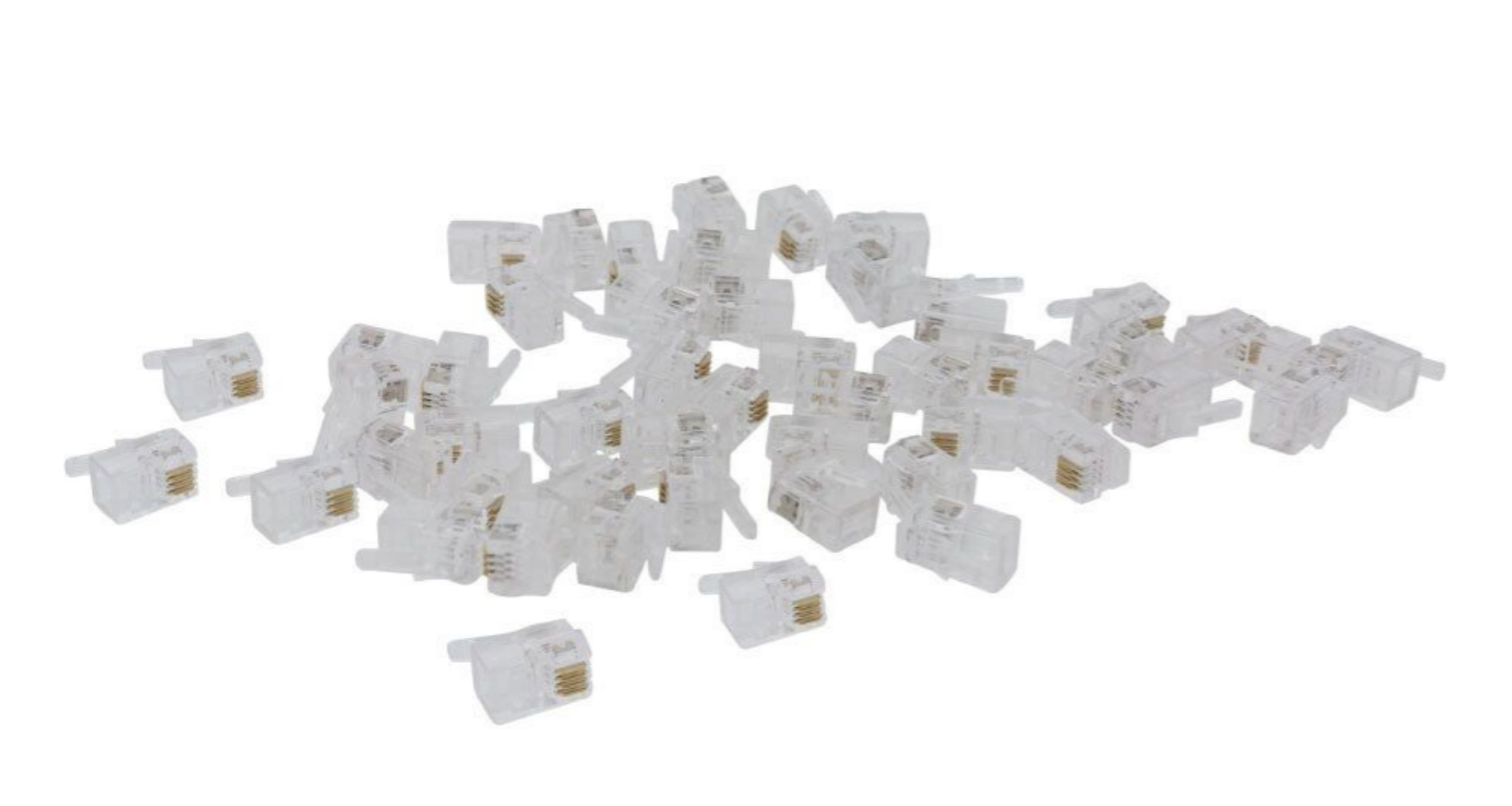

V5 Smart Cable Connector-stukken.

V5 slimme kabelconnectoren (276-5775)

Cartoonicoon van een marker.

Een markeerstift of ander schrijfgerei dat wordt gebruikt om de snijlocatie op de kabel te markeren.

Opmerking: Een tekenreeks is nuttig, maar is niet vereist.

Het meten en knippen van de V5 Smart Cable

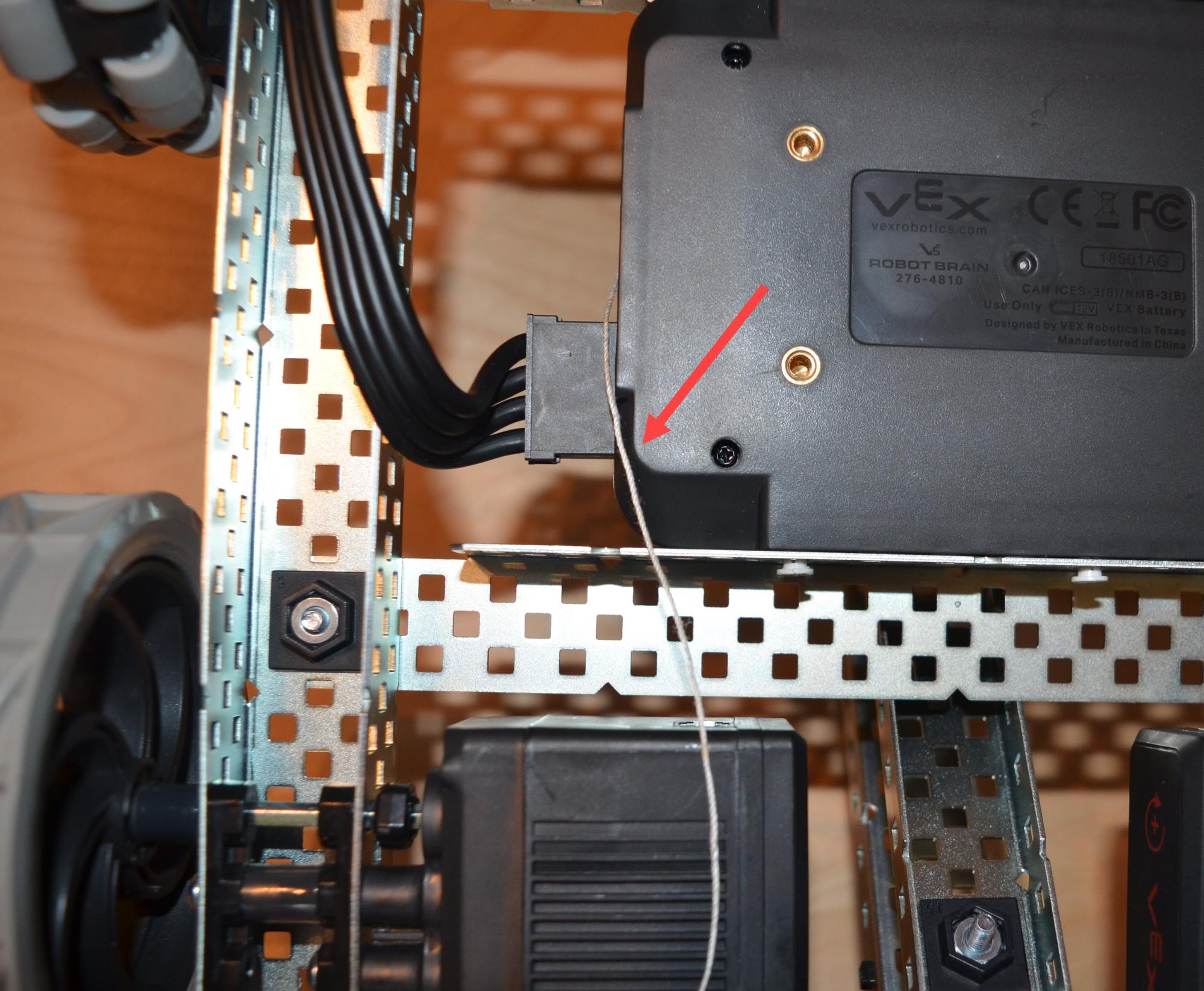

Er wordt een touwtje gebruikt om de afstand tussen de twee Smart Ports te meten, omdat touw makkelijker te gebruiken is dan de kabel zelf.

Leg de V5 Smart Cable tussen de Smart Port op de V5 Brain en een Smart Port op een apparaat.

De kabel kan stijf zijn en moeilijk te leggen. Dan is het een optie om met een touwtje de afstand tussen de twee Smart Ports te meten.

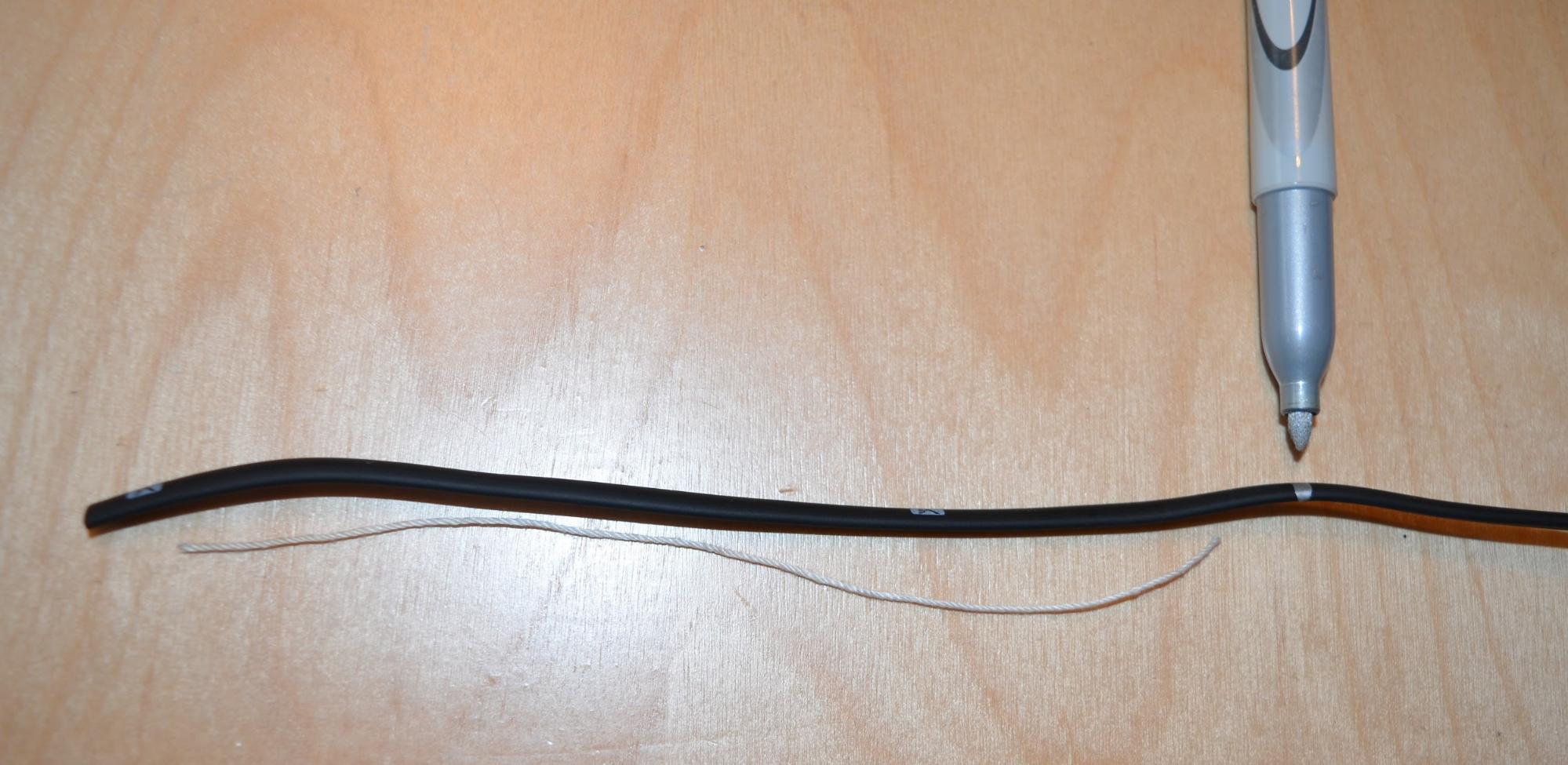

Een afgeknipt stuk touw wordt naast een stuk kabel gelegd en met een markeerstift wordt de afmeting van het touw op de kabel zelf overgebracht. Aan beide kanten is ongeveer 1,5 cm ruimte gelaten voor de aansluitingen.

Nadat de lengte van de kabel is gemeten, laat u aan elk uiteinde wat extra ruimte over voor de connectoren. Markeer vervolgens met behulp van een stift of ander schrijfgerei de locatie op de kabel waar deze moet worden doorgesneden.

Een andere optie is om een stuk touw op de gewenste lengte af te knippen die de kabel moet hebben. Plaats vervolgens het touwtje naast de kabel om de afstand te meten, en laat aan elk uiteinde een beetje extra over voor de connectoren voordat u de afgeknipte locatie markeert.

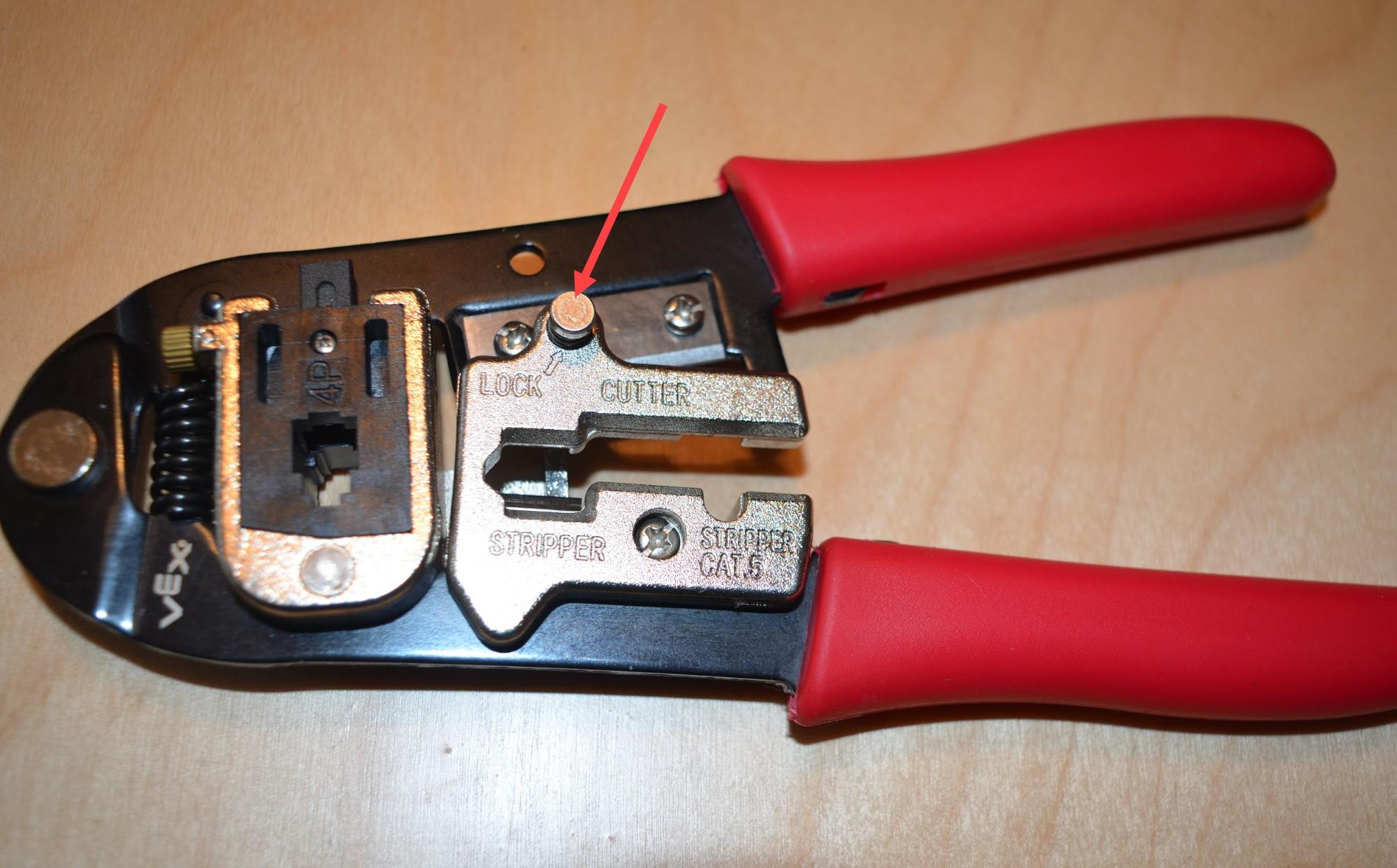

De V5 Smart Cable Crimping Tool wordt weergegeven met de borgpen gemarkeerd.

Als uw krimptang vergrendeld is, knijpt u de handgrepen samen of trekt u de borgpen omhoog.

De V5-kabel wordt in het knipgedeelte van de krimptang geplaatst tot aan de gemarkeerde lengte van de kabel. Zodra de kabel op zijn plaats zit, kunnen de handgrepen worden samengedrukt om de kabel door te snijden.

Steek de kabel op de gewenste lengte in het snijgedeelte van het gereedschap en lijn de kabel zo uit dat de snede vierkant is. Knijp de handgrepen samen totdat de kabel helemaal doorgesneden is.

Strippen van de uiteinden van de zwarte behuizing van de V5 Smart Cable

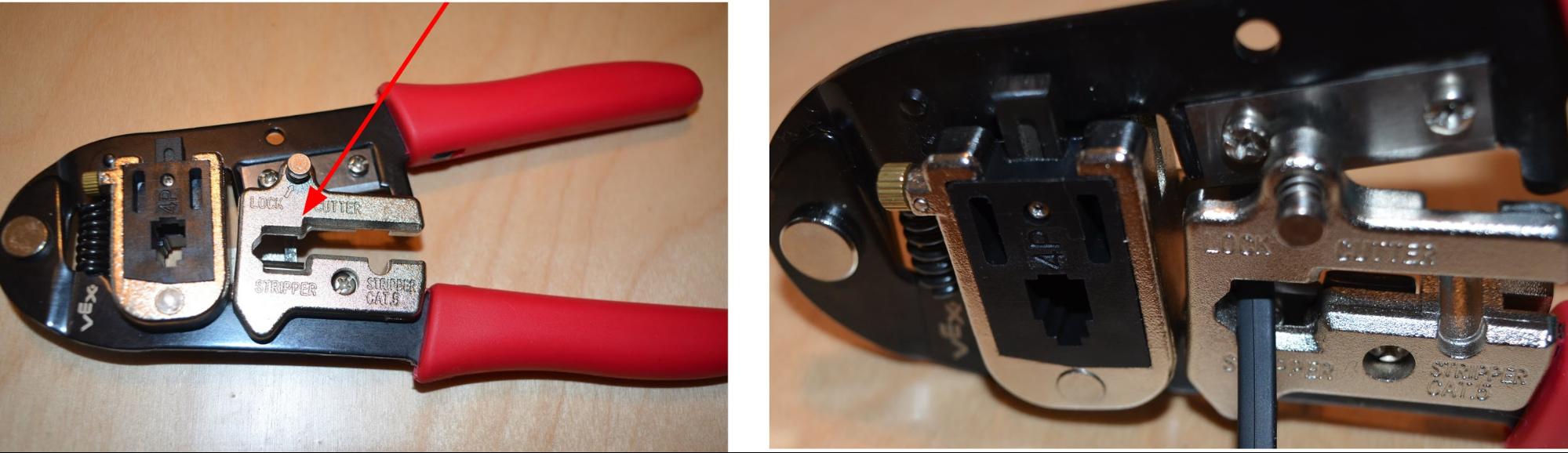

Twee afbeeldingen naast elkaar. Links ziet u het stripgedeelte van de krimptang. Een pijl markeert de locatie ervan. Rechts ziet u één uiteinde van een kabel die in het stripgedeelte van de krimptang is geplaatst. Zodra de kabel op zijn plaats zit, kun je de handgrepen inknijpen om het uiteinde van de kabel te strippen.

Steek het ene uiteinde van de kabel in het stripgedeelte van het gereedschap. Zorg ervoor dat u de kabel aan de juiste kant van de krimptang plaatst.

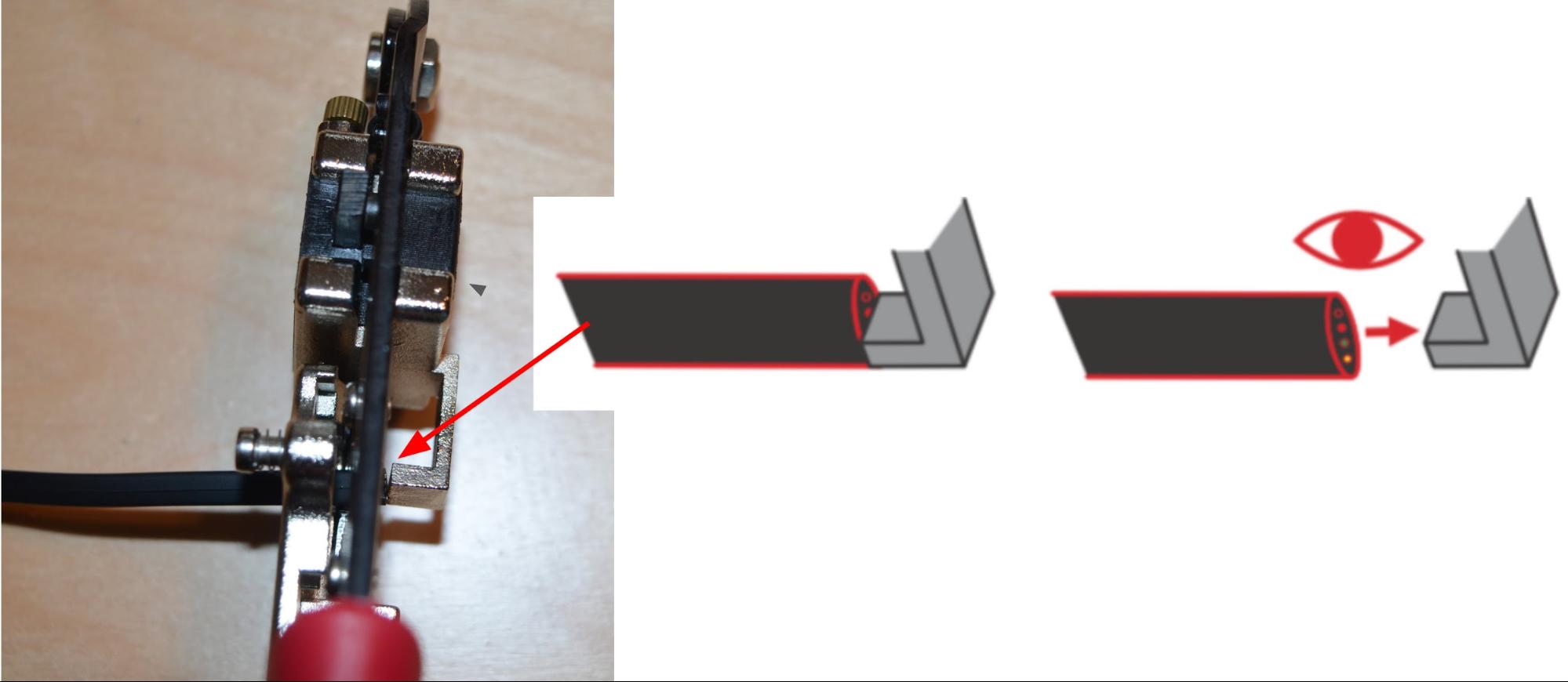

Bovenaanzicht van één uiteinde van een kabel die met de krimptang wordt gestript, om de opstelling te visualiseren. Het uiteinde van de kabel ligt gelijk met en raakt de dieptemeter aan de achterkant van het gereedschap. Op een diagram staat aangegeven dat de gebruiker er goed op moet letten dat de kabel gelijk ligt met het uiteinde van de dieptemeter.

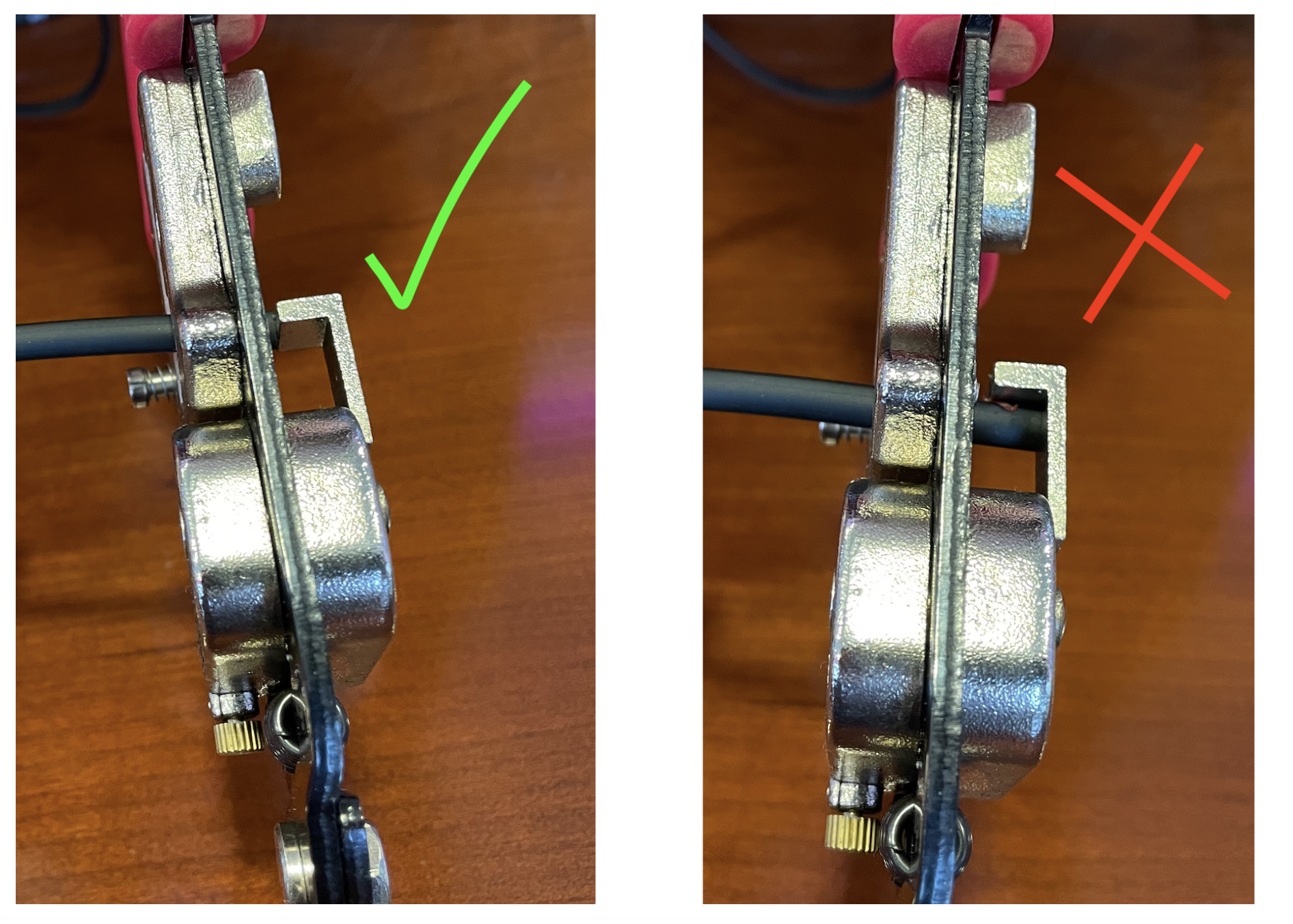

Twee bovenaanzichten van één uiteinde van een kabel die met de krimptang wordt gestript. Links staat een vinkje, wat aangeeft dat de kabel gelijk ligt met het uiteinde van de dieptemeter en niet helemaal naar achteren is geduwd. Rechts staat een X, wat aangeeft dat de kabel voorbij het uiteinde van de dieptemeter wordt geduwd.

Lijn de kabel zo uit dat deze gelijk ligt met het uiteinde van de dieptemeter aan de achterkant van het gereedschap.

Duw de kabel naar achteren. Zorg ervoor dat u bij de stop stopt, anders verwijdert u te veel omhulsel.

Zodra de kabel is ingestoken en tegen de stopper zit, knijpt u de handgrepen van het gereedschap samen.

Het kan handig zijn om de kabel rond te wiebelen terwijl de hendels worden ingedrukt. Dit zal helpen de zwarte behuizing los te maken.

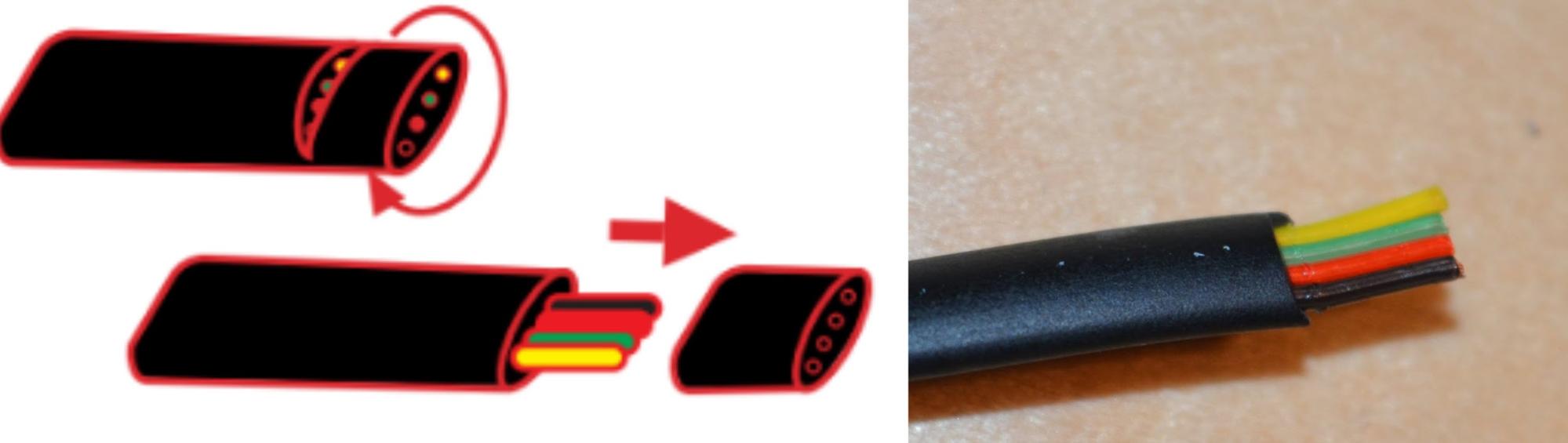

Het diagram toont een kabel waarvan het uiteinde bijna volledig gestript is. Vervolgens toont een pijl die aangeeft hoe de gestripte behuizing eruit getrokken kan worden. Rechts ziet u een kabel waarvan één uiteinde correct is gestript.

Beweeg de buitenste zwarte behuizing voorzichtig heen en weer totdat deze losraakt en kan worden verwijderd.

Zorg ervoor dat u de binnendraden verder naar buiten trekt wanneer u de zwarte behuizing verwijdert.

Herhaal de vorige twee stappen voor de andere kant van de kabel.

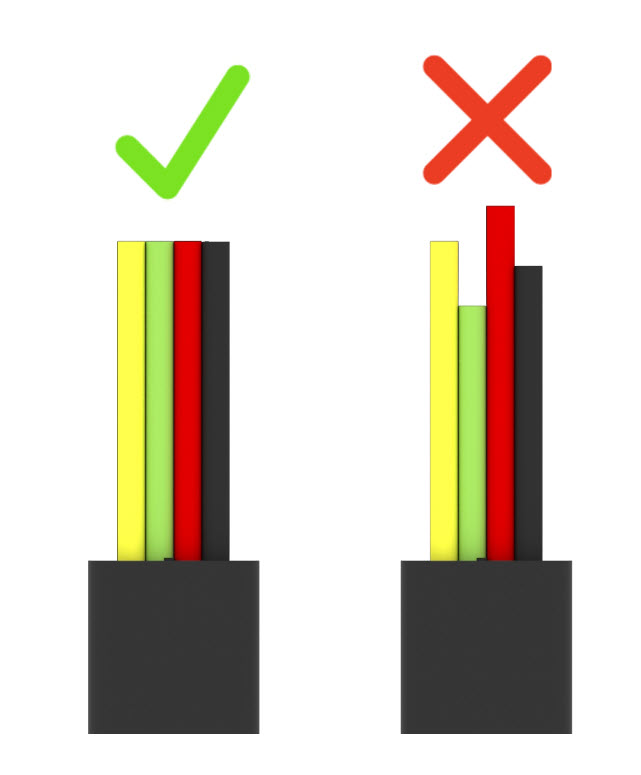

Diagram dat laat zien dat een correct gestripte kabel gekleurde draden van gelijke lengte heeft, en een incorrect gestripte kabel ongelijk gekleurde draden heeft.

Nadat beide zijden van de kabel zijn doorgeknipt, zorgt u ervoor dat alle gekleurde draden gelijk liggen.

Juiste uitlijning van de connectoren

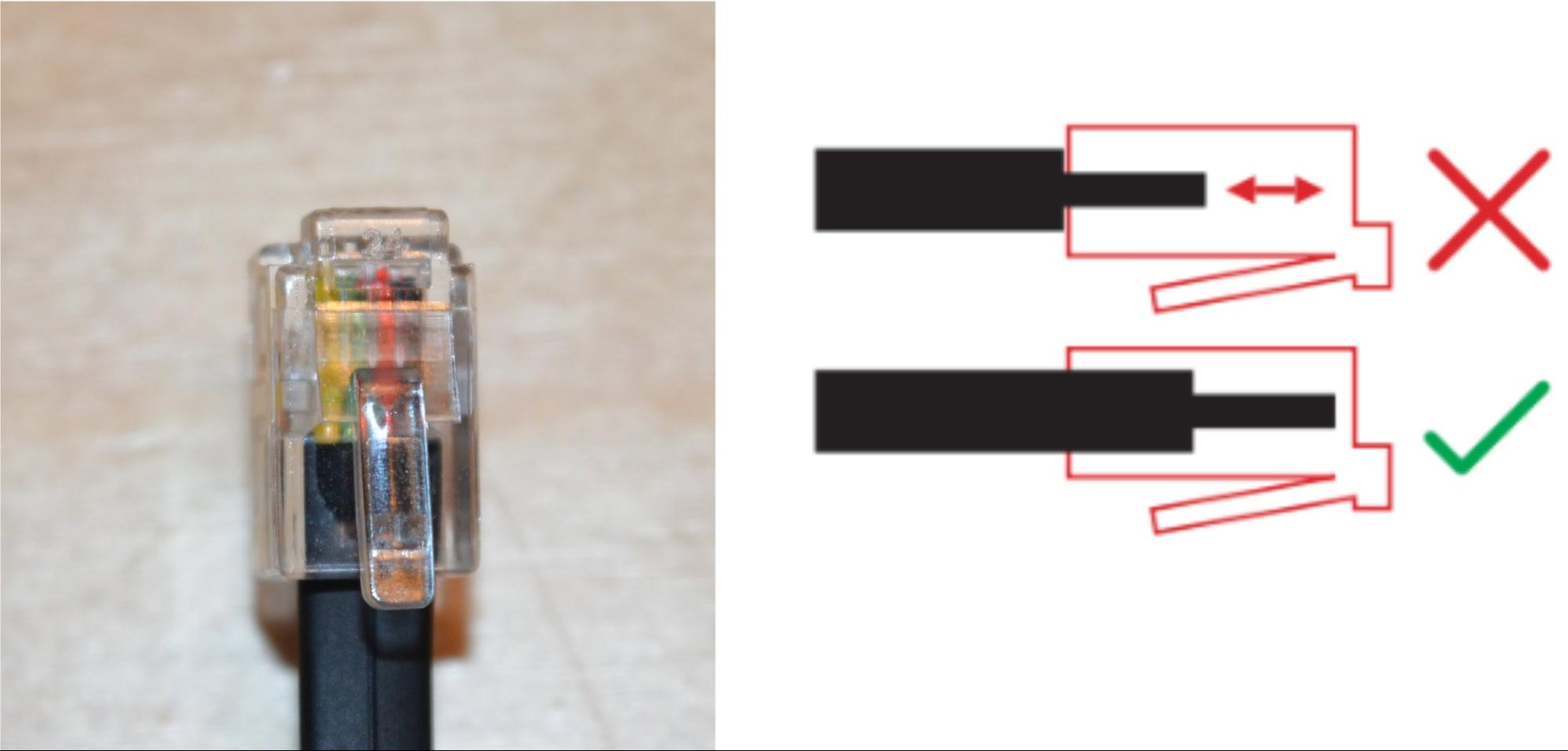

Close-up van een kabelconnector die aan het uiteinde van een gestripte kabel is bevestigd. In het diagram aan de rechterkant is te zien dat er bij een kabelconnector die niet correct is bevestigd, een opening zit tussen de gekleurde draden en het uiteinde van de connector. Bij een kabelconnector die wel correct is bevestigd, zitten de gekleurde draden gelijk met het uiteinde van de connector.

Steek het ene uiteinde van de kabel volledig in de kabelconnector. Zorg ervoor dat alle vier de draden (geel, groen, rood en zwart) tot aan het uiteinde van de connector uitsteken.

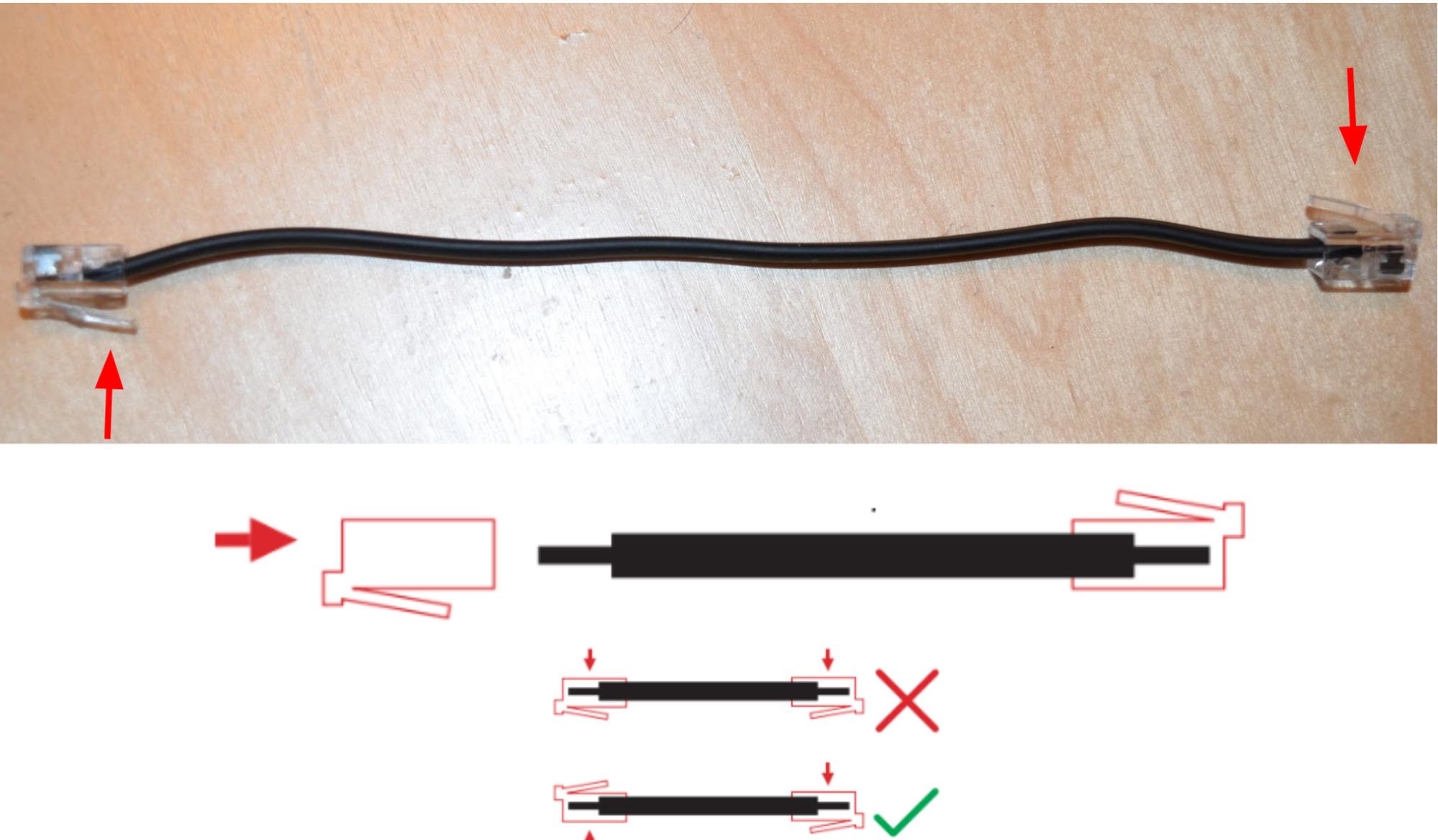

Een kabel met aan beide uiteinden een kabelconnector wordt op een tafel gelegd. De kabel is recht en niet gedraaid gelegd en de kabelconnectoren wijzen in tegengestelde richtingen. In het onderstaande diagram is te zien dat bij een correcte kabel de kabelconnectoren tegenover elkaar zitten, terwijl bij een incorrecte kabel de kabelconnectoren in dezelfde richting zitten.

Draai de kabel 180 graden om en steek de vier draden aan de andere kant van de kabel volledig in een andere kabelconnector.

Zorg ervoor dat de vergrendelingslipjes zo zijn uitgelijnd dat ze zich aan van de kabel.

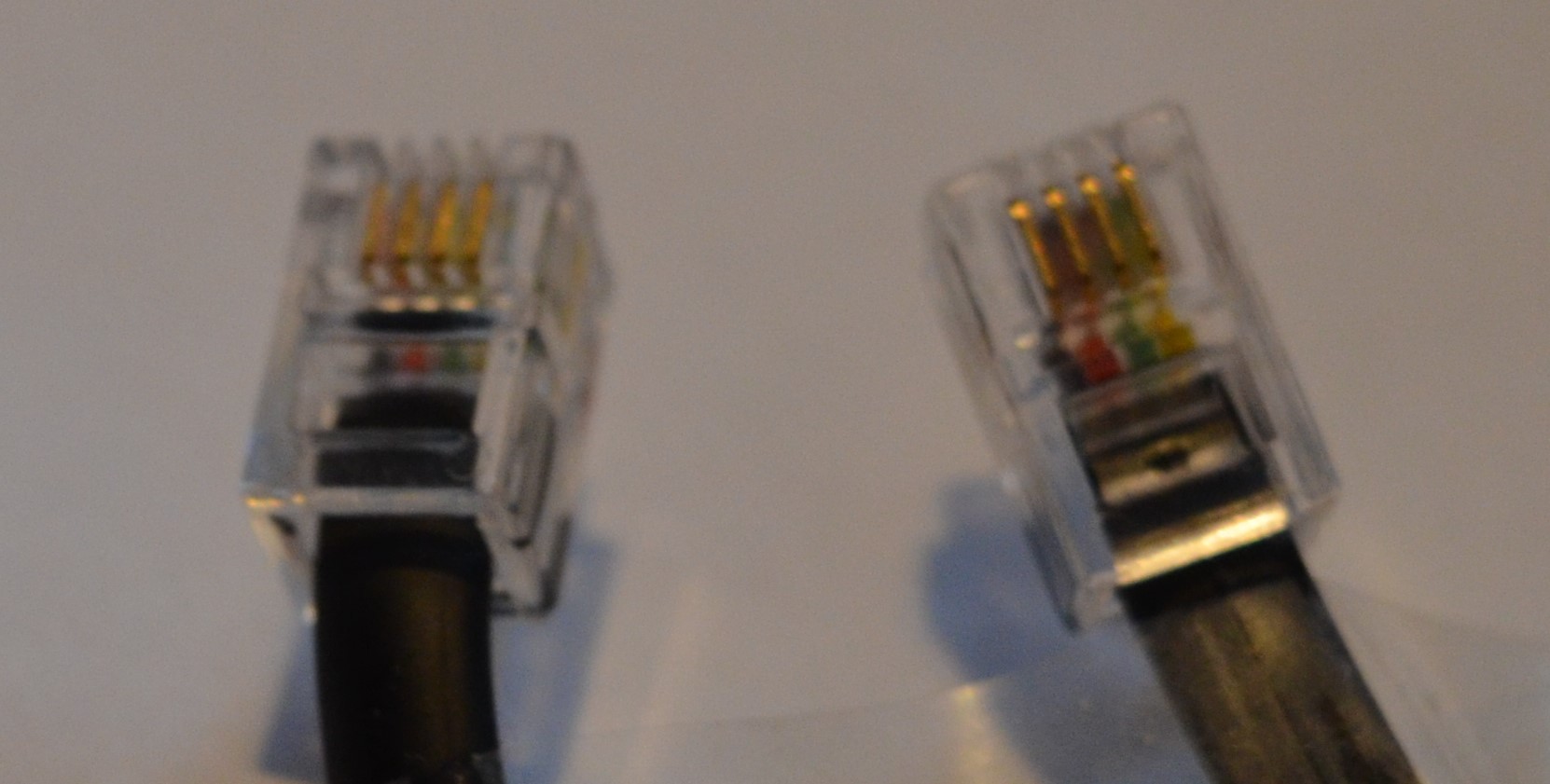

Close-up van beide uiteinden van een kabel om te benadrukken dat de kabelconnectoren tegenover elkaar liggen.

Door de vergrendelingslipjes zo uit te lijnen dat ze zich aan weerszijden van de kabel bevinden, zorgt u ervoor dat de volgorde van de kleuren van de draden aan beide uiteinden van links naar rechts hetzelfde is.

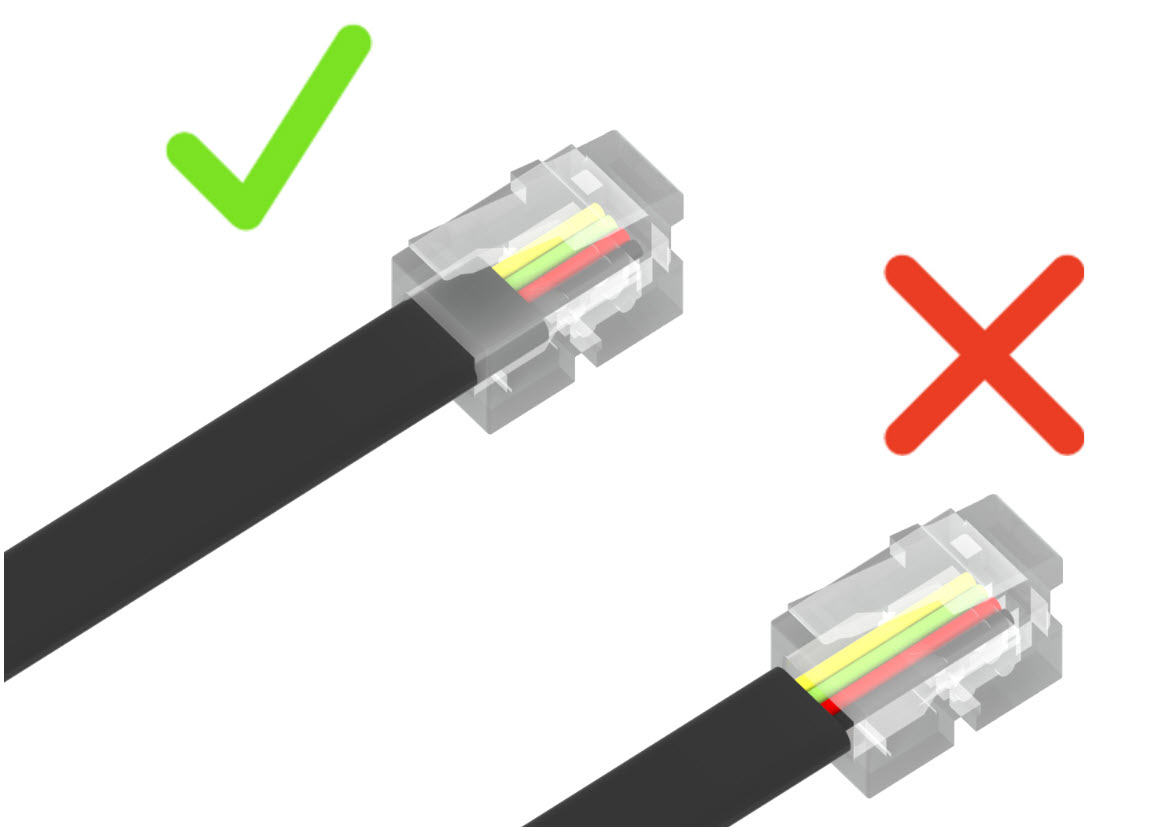

Het diagram toont een kabel die correct is gestript, waarbij een deel van de behuizing in de kabelconnector is geplaatst. Een kabel waarvan de buitenmantel niet goed is gestript, wordt ook weergegeven als er te veel buitenmantel is verwijderd, waardoor er geen buitenmantel meer in de kabelconnector zit.

Zorg ervoor dat de zwarte behuizing in de doorzichtige connector wordt geplaatst. De gekleurde draden mogen niet zichtbaar zijn.

Krimpen en controleren van de verbinding

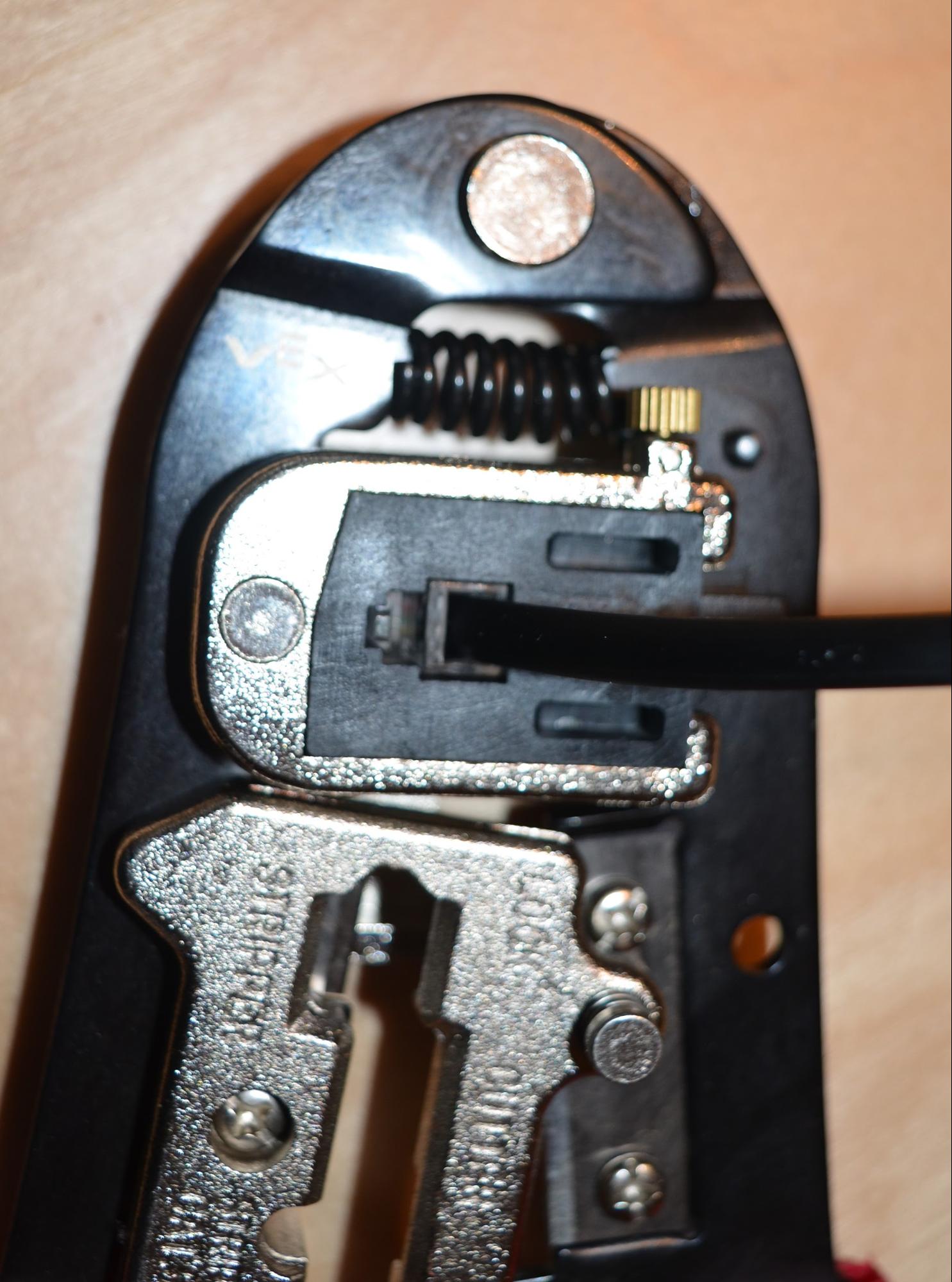

Bovenaanzicht van een kabelconnector die in het krimpgedeelte van de krimptang is geplaatst.

Plaats de kabelconnector in het krimpgedeelte van het gereedschap. Knijp de handgrepen heel stevig samen totdat ze niet meer bewegen.

Je zou de metalen tanden van de connector in de draad moeten kunnen voelen. Herhaal dit nu met de connector aan het andere uiteinde van de kabel.

Schema van een correct geknepen kabelconnector met pinnen die zo zijn geknepen dat ze gelijk liggen. Rechts ziet u een diagram van een kabelconnector die niet correct is geknepen, waarbij de pinnen niet vlak liggen en de aangesloten Smart Port beschadigd raakt.

Na het krimpen van de connectoren is het belangrijk om de connector te inspecteren om er zeker van te zijn dat de tanden goed zijn vastgekrompen.

Dit is erg belangrijk. Als de pinnen en niet gelijk zijn, zal uw nieuwe Smart Cable Smart Port waarop hij is aangesloten .

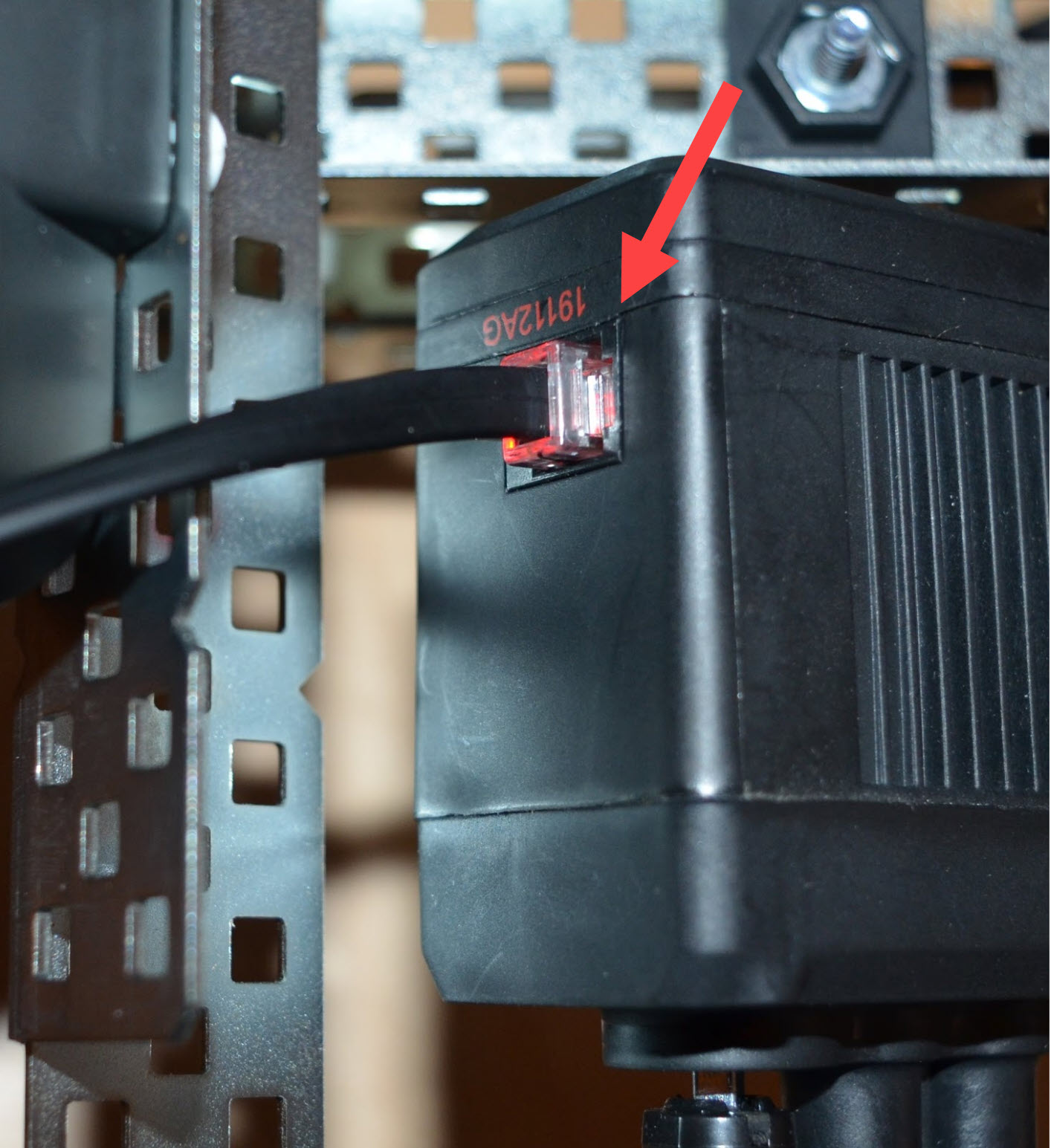

De kabelconnector wordt in de Smart Port van een V5 Smart Motor gestoken om deze aan te sluiten op een V5 Robot Brain. Het indicatielampje van de Smart Port brandt rood. Dit geeft aan dat de verbinding succesvol is.

Nadat u klaar bent met het krimpen en inspecteren van uw kabel, controleert u of er een goede verbinding is.

Sluit de ene kant van uw nieuwe V5 Smart Cable met aangepaste lengte aan op de Smart Port van een V5 Robot Brain en de andere kant op een V5 Smart Motor.

Zet je V5 Robot Brain aan, als de V5 Smart Motor Smart Port rood oplicht is de verbinding goed.

Zodra u er zeker van bent dat de nieuwe kabel goed is aangesloten, kan de kabel worden gebruikt met elke V5 Smart Motor of ander V5-apparaat.

Voor meer informatie over correct kabelbeheerdit artikel uit de VEX- bekijken
