De VEX IQ-batterij (1e generatie) opladen – VEX-bibliotheek

VEX IQ gebruiken (2e generatie)? Zie dit artikel.

Voordat een project op de VEX IQ Brain kan worden uitgevoerd, heeft u een opgeladen batterij nodig.

Laad de VEX IQ Brain Battery op

Een robotbatterij, robotbatterijlader en een batterijlader-stroomkabel liggen samen op een tafel.

Houd het volgende bij de hand om de robotbatterij op te laden:
- VEX IQ Robotbatterij
- VEX IQ Robotbatterijlader
- VEX IQ batterijlader netsnoer

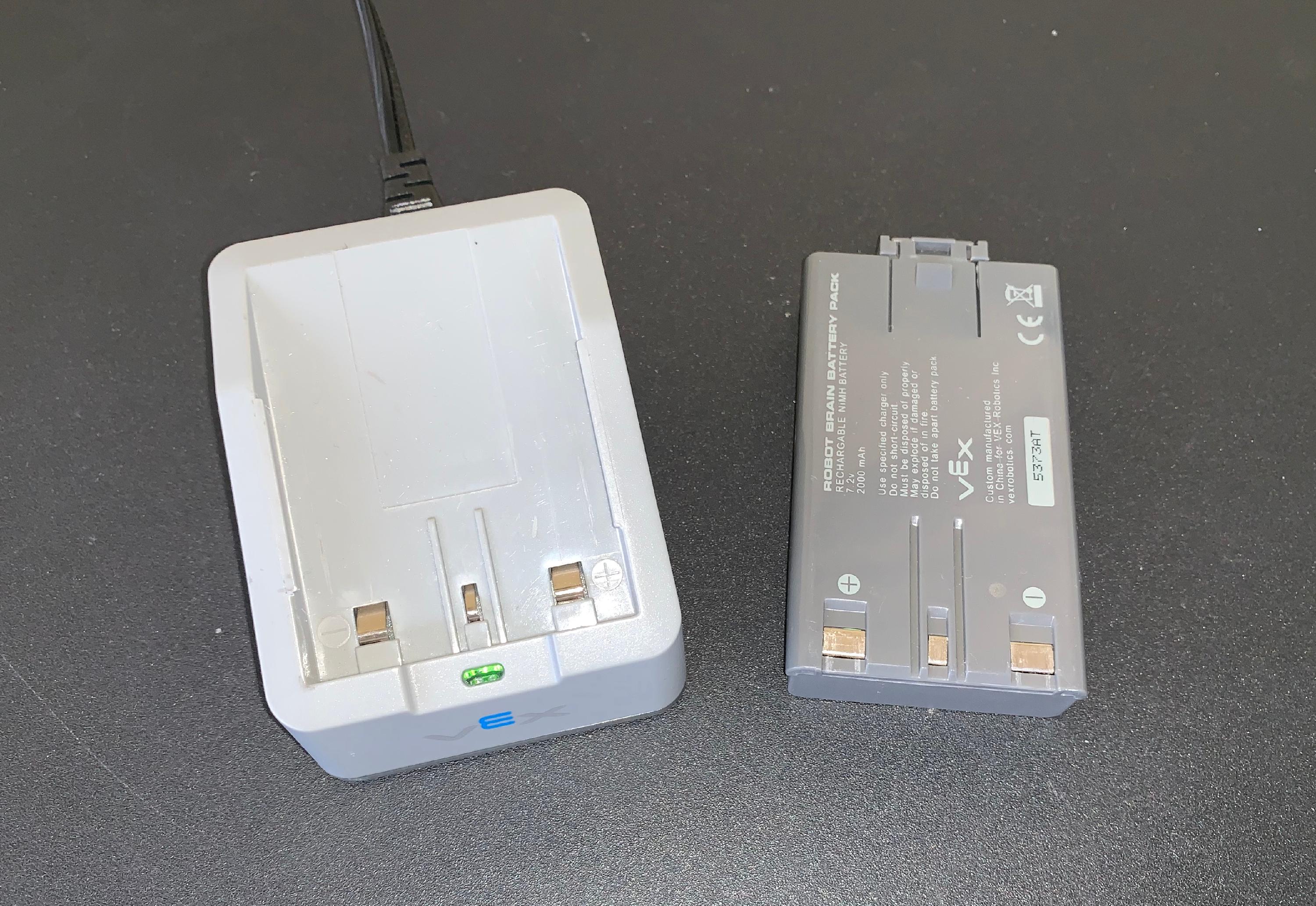

Een robotbatterij en een robotbatterijlader staan samen op een tafel. De oplader wordt via het netsnoer aangesloten op een stroombron.

Sluit de robotbatterijlader aan.
- Sluit het netsnoer van de acculader aan op de acculader van de robot.
- Sluit het netsnoer van de batterijlader aan op een voedingsbron.

OPMERKING: Het indicatielampje van de robotbatterijlader is groen als deze op de juiste manier is aangesloten en in afwachting is van een robotbatterij.

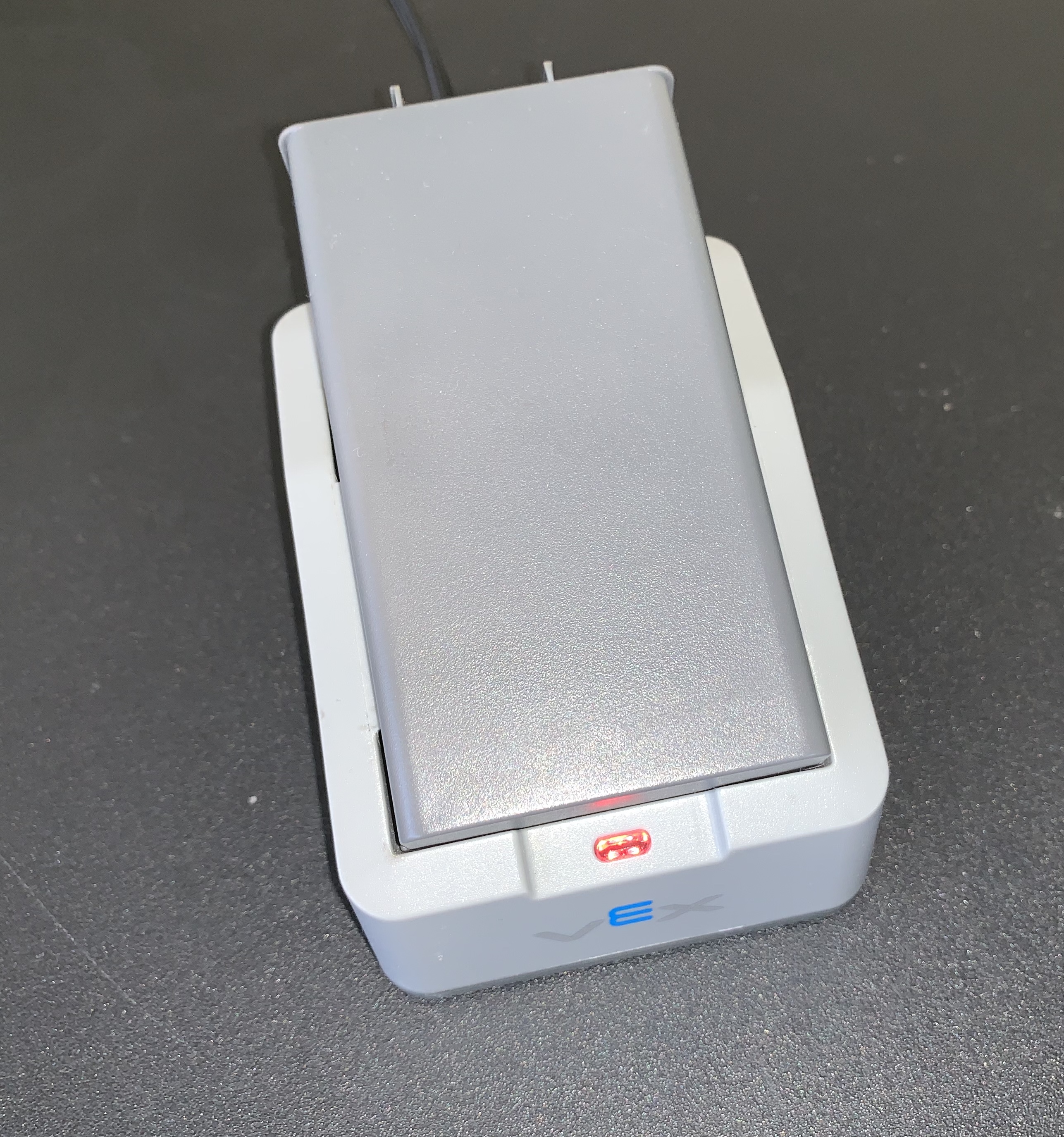

De robotaccu is in de oplader geplaatst. De oplader wordt via het netsnoer aangesloten op een stroombron en is voorzien van een rood indicatielampje.

Schuif de robotbatterij in de oplader.
- Schuif de robotbatterij voorzichtig in de houder van de robotbatterijlader, zodat de metalen connectoren in de houder op één lijn liggen met de metalen connectoren aan de ene kant van de robotbatterij.

OPMERKING: Meer informatie over de indicatielampjes van de Robot-batterijlader vindt u in de onderstaande tabel:

LED-kleur		Staat
	Effen groen	Robotbatterij is opgeladen of niet geplaatst.
	Effen rood	Opladen.
	Knipperend groen	Fout bij te hoge temperatuur.
	Knipperend rood	Fout robotbatterij.

VEX IQ-batterijlevensduur: aanbevolen werkwijzen

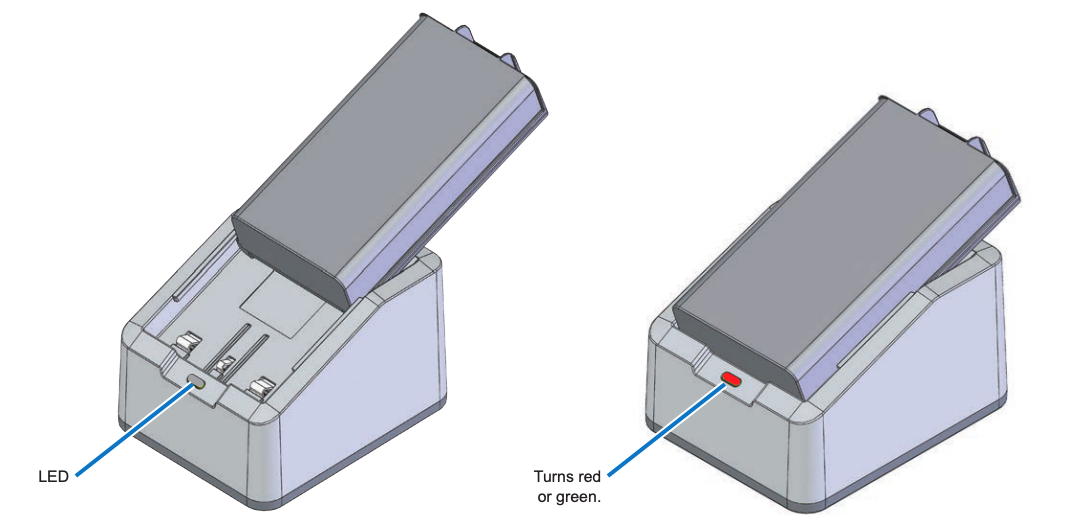

Schema van de robotaccu die in de oplader wordt geplaatst. Het LED-lampje op de oplader is gemarkeerd en brandt rood of groen zodra de batterij erop is aangesloten.

Laad de IQ Brain-batterij op wanneer de tijd het toelaat.

Laat de Brain Battery opladen wanneer deze niet wordt gebruikt.
Houd alle back-upbatterijen volledig opgeladen en gereed voordat u ze opbergt, zodat ze kunnen worden gebruikt zodra ze nodig zijn.

Het diagram toont de twee stappen om de robotbatterij uit de hersenen te verwijderen. Bij de eerste stap wijst een pijl naar de vergrendeling van de batterij om aan te geven dat deze ingedrukt moet worden. De tweede stap laat zien hoe de batterij uit de hersenen glijdt.

Koppel de IQ Brain Battery los wanneer deze niet in gebruik is.

Knijp in de vergrendeling aan het uiteinde van de robotbatterij en duw deze iets uit de hersenen als deze niet in gebruik is, maar opladen niet nodig is.
