V5 Overzicht robothersenen

Functie

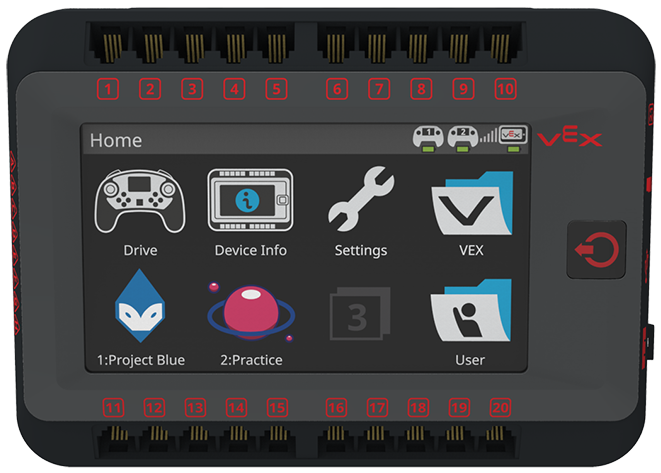

De V5 Brain geeft informatie weer over uw robot en de V5 Robot Brain zelf.  Het is ook verantwoordelijk voor het uitvoeren van het gebruikersprogramma en het besturen/lezen van de apparaten die op de hersenen zijn aangesloten.

Beschikt over & verbeteringen



V5 Hersenen

  • De V5 Brain gebruikt een Cortex A9-processor in combinatie met een FPGA (Field Programmable Gate Array) om een ​​apparaat te creëren dat 15x sneller is dan zijn voorganger. De FPGA wordt gebruikt met alle slimme poortapparaten en om het scherm te bedienen.
  • De hersenen hebben ook een uitgebreid geheugen en extra opslag. Er kunnen nu maximaal 8 gebruikersprogramma's worden opgeslagen.
  • De V5 Robot Brain heeft meerdere talen beschikbaar voor de gebruiker. In plaats van Engels kunnen gebruikers een van de twaalf andere talen selecteren die binnen de interface moeten worden gebruikt.

Dashboard

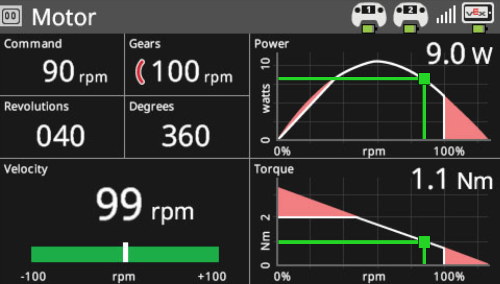

Dashboards zijn een van de meest opvallende V5-verbeteringen. Voor iedere aangesloten sensor en apparaat is er een ingebouwd dashboard, van schakelaars en potentiometers tot motoren en de accu. Dashboards bieden ongelooflijke leer- en diagnosemogelijkheden, waardoor u in realtime kunt zien wat de sensor daadwerkelijk doet en hoe de gegevens voor die actie eruit zien.

Gebruikersprogramma's maken snel en efficiënt gebruik van dubbel gebufferd intern geheugen, en de FPGA verwerkt schermvernieuwing met een ongelooflijke 60 Hz. Programmeurs kunnen het aanraakscherm gebruiken om lijnen, rechthoeken en cirkels te tekenen, samen met lijnkleur, breedte en vulcontrole. Er zijn meertalige, multi-size lettertypen in elke kleur ingebouwd.

Hoe het de gebruikerservaring verbetert

  • De V5 Robot Brain heeft 128 Mbytes RAM, terwijl de Cortex 0,0625 MBytes heeft.
  • Eenvoudige touchscreen-gebruikersinterfaces zijn bij bijna iedereen bekend, waardoor V5 toegankelijker wordt.
  • Studenten en docenten kunnen nu programma's uitvoeren, problemen met hun robot oplossen en in realtime belangrijke feedback krijgen.
  • Programma's kunnen draadloos worden gedownload.
  • Dashboards bieden realtime diagnostiek.
  • Smart Ports detecteren automatisch het type aangesloten apparaat en behandelen motoren en sensoren afwisselend.
  • Bestaande EDR-gebruikers kunnen een aantal oudere motoren en sensoren blijven gebruiken met de V5 Robot Brain.
