Het V5-motordashboard bekijken – VEX-bibliotheek

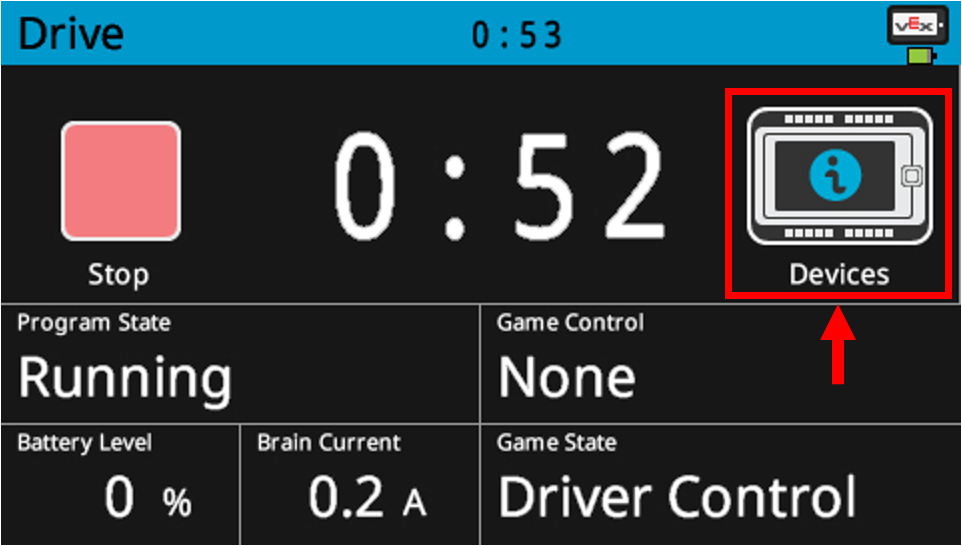

Het scherm met de hersenen wordt weergegeven terwijl een programma draait. In het menu staat de optie 'Apparaten', en deze is gemarkeerd.

Klik op Apparaten terwijl een programma actief is

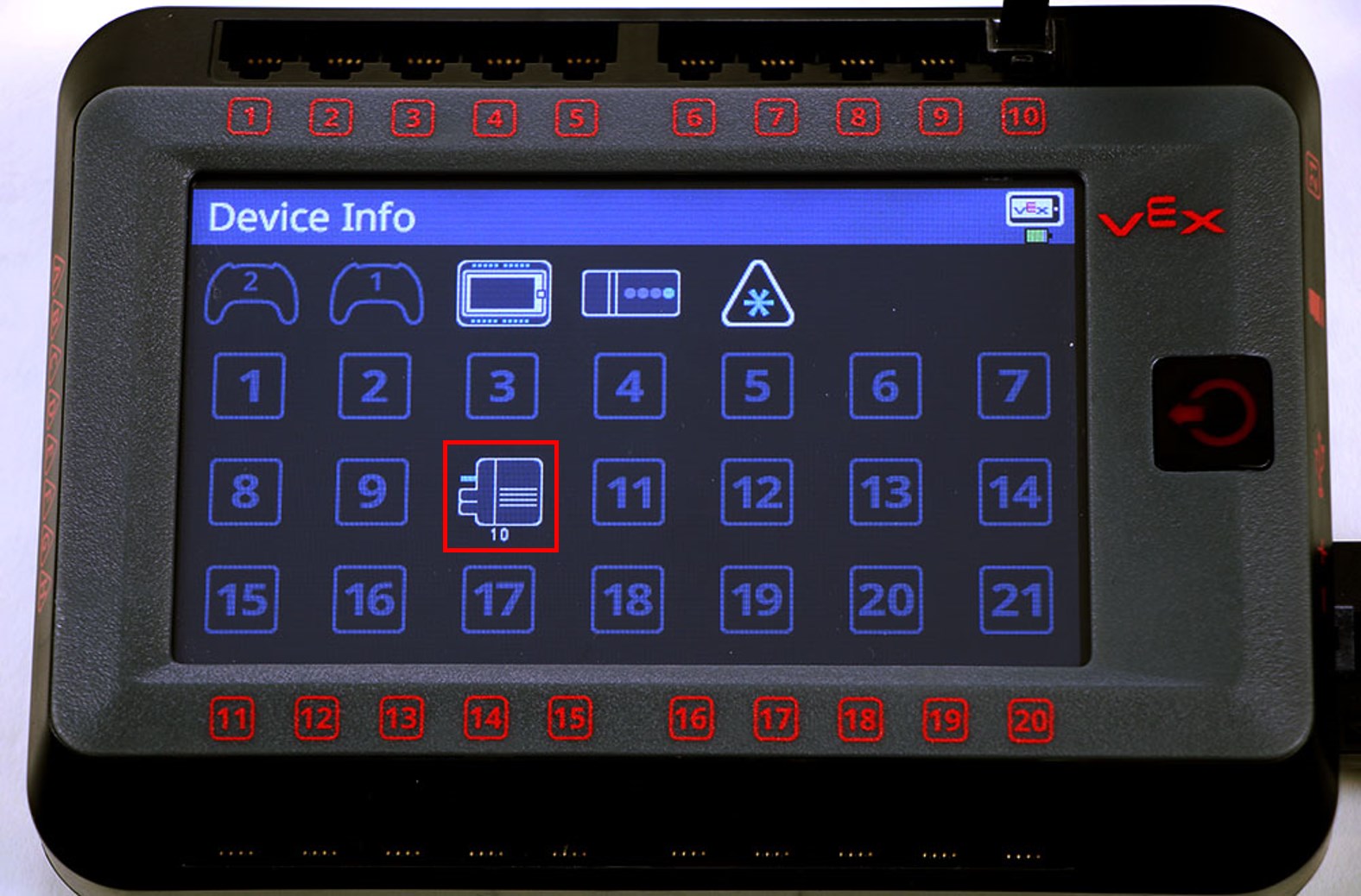

Het Brain-scherm wordt weergegeven in het menu Apparaatinfo, waar een lijst staat van alle Smart Ports en aangesloten apparaten van de Brain. Het Smart Motor-pictogram in het menu Apparaatinfo is gemarkeerd om aan te geven dat het kan worden geselecteerd om het informatiemenu te openen.

Kies de V5 Smart Motor om het motordashboard te zien

Het scherm met de hersengegevens wordt weergegeven in het Smart Motor Info-menu, waar de gegevens van het apparaat worden getoond. Dit menu toont gegevens over de overbrengingsverhouding, het toerental, de hoek, de snelheid, het vermogen en het koppel van de motor.

Controleer de verstrekte gegevens

Opmerking: Zorg ervoor dat de overbrengingsverhouding die wordt weergegeven in het tandwielframe van het motorvenster overeenkomt met de V5 Smart Motor Cartridge waarmee de motor is gekoppeld. De weergave van de overbrengingsverhouding kan worden gewijzigd door het tandwielframe op het aanraakscherm aan te raken.
