De firmware van de V5-controller bijwerken – VEX-bibliotheek

Sluit een V5 Smart Cable aan op uw V5-controller.

Diagram met de stappen voor probleemoplossing voor categorie V5, met de belangrijkste onderdelen en verbindingen om veelvoorkomende problemen op te lossen.

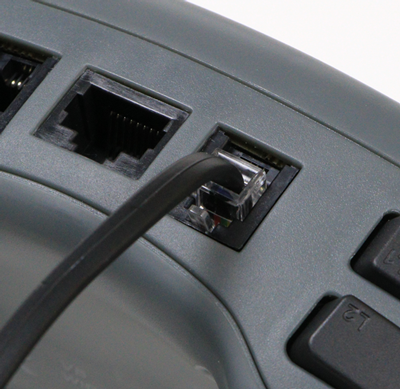

Sluit het ene uiteinde van een V5 Smart Cable aan op een van de Smart Ports aan de bovenkant van de V5 Controller.

Sluit uw V5-controller aan op uw V5-robotbrein.

Diagram met stappen voor probleemoplossing voor V5-apparaten, met gelabelde componenten en acties om veelvoorkomende problemen op te lossen.

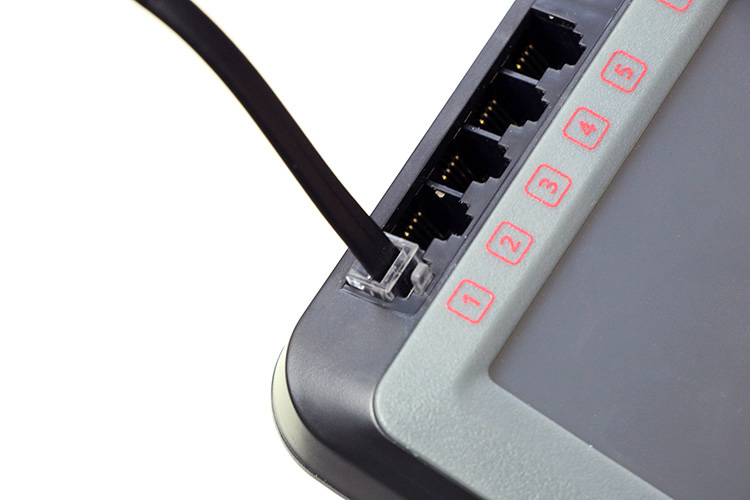

Sluit het andere uiteinde van de V5 Smart Cable aan op een open Smart Port op de V5 Robot Brain.

Schakel uw V5 Brain in, als deze nog niet is ingeschakeld.

Diagram met de stappen voor probleemoplossing voor problemen in categorie V5, met gelabelde componenten en pijlen die de stroom van het probleemoplossingsproces aangeven.

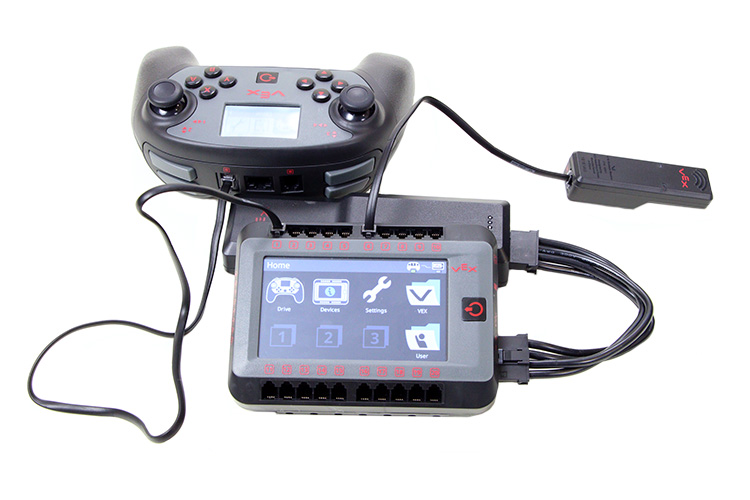

Zorg ervoor dat er op uw V5 Robot Brain een opgeladen V5 Robot-batterij is aangesloten.

Druk op de aan/uit-knop op de V5 Robot Brain om deze in te schakelen als deze nog niet is ingeschakeld.

Bevestig de firmware-update.

Diagram met de stappen voor probleemoplossing voor problemen in categorie V5, met gelabelde componenten en stroomdiagramelementen om gebruikers te helpen bij het oplossen van veelvoorkomende problemen.

Als de firmware van uw V5 Controller niet actueel is met de firmware op de V5 Robot Brain, ziet u dit scherm.

Druk op OK om de firmware-update voor de V5 draadloze controller te starten.

Stroomdiagram voor het oplossen van problemen met de VEX V5-robot, met stappen voor het diagnosticeren en oplossen van veelvoorkomende problemen, met beslispunten en mogelijke oplossingen voor effectieve probleemoplossing.

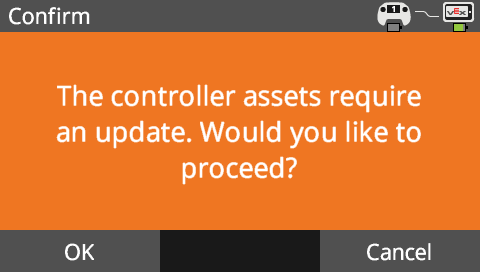

Mogelijk wordt u ook gevraagd de controlleractiva bij te werken. Als dit het geval is, drukt u nogmaals op OK.
