Er is een zeer nuttig diagnostisch hulpmiddel ingebouwd in alle V5 Smart Devices. De Smart Port op het V5 Smart Device heeft een rood lampje dat kan worden gebruikt voor diagnostische doeleinden om ervoor te zorgen dat de Smart Port op het V5 Robot Brain, de V5 Smart Cable en het V5 Smart Device allemaal correct communiceren.

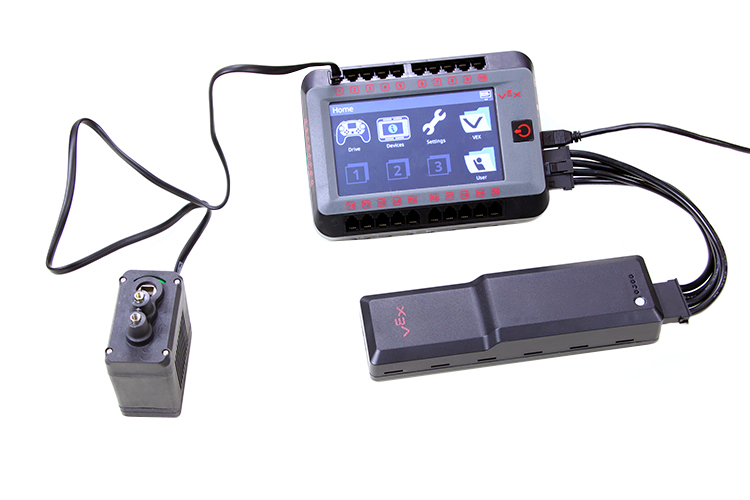

Stap 1: Sluit het smart device aan op een poort van een ingeschakelde V5 Robot Brain

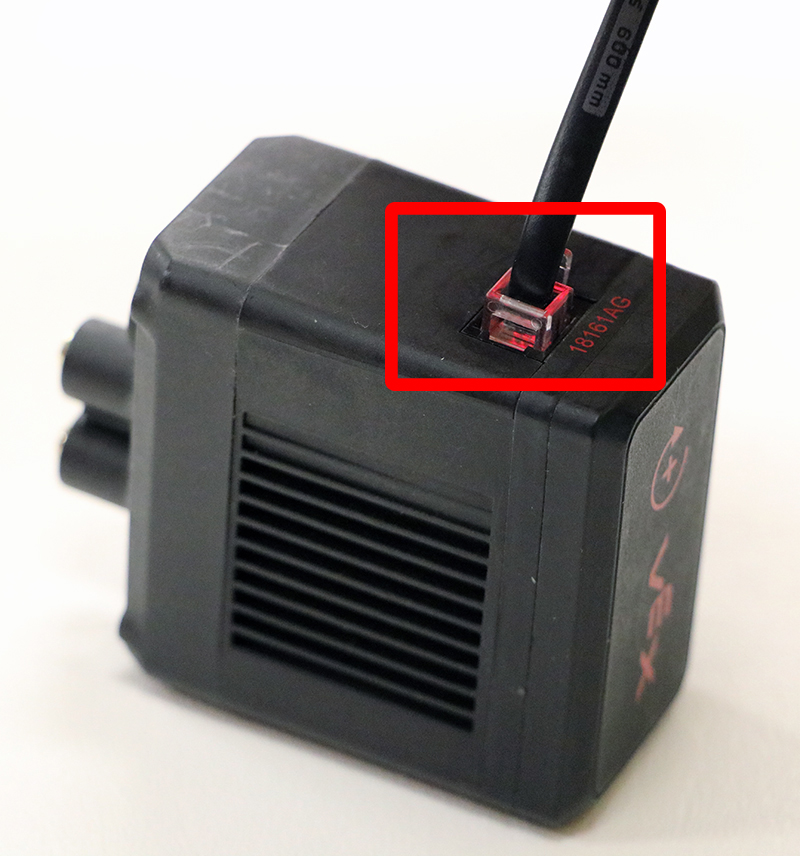

Stap 2: Observeer het lampje op de Smart Port van het apparaat.
Diagnostische test - geslaagd
| V5-apparaat Smart Port Rood lichtgedrag | Duidt op |
| Voortdurend verlicht | Het smartapparaat is inactief en krijgt stroom - Goed apparaat en verbinding |
| Snel knipperend | Het smartapparaat wordt bestuurd via het dashboard van het Apparatenmenu van de V5 Robot Brain - Goed apparaat en verbinding |
Diagnostische test - mislukt
| V5-apparaat Smart Port Rood lichtgedrag | Duidt op |
| Het Smart Port-lampje knippert langzaam rood - één keer per seconde. | Het smart device krijgt stroom, maar er is geen communicatie tussen het smart device en het V5 Robot Brain. - Slecht V5-smartapparaat, slimme kabel of V5 Robot Brain Smart Port |
| Het Smart Port-lampje brandt niet. | Er komt geen stroom op het V5 Smart Device. - Slecht V5-apparaat, slimme kabel of V5 Robot Brain Smart Port |
Stappen voor probleemoplossing
- Controleer of de Smart Port-connectoren op zowel het smart device als de V5 Robot Brain volledig zijn ingestoken en dat hun vergrendelingslipjes zijn vergrendeld.
- Zorg ervoor dat de V5 Robot Brain-firmware up-to-date is.
- Probeer een andere Smart Cable (bij voorkeur geen op maat gemaakte kabel).
- Schakel de Smart Cable die het smart device met de V5 Robot Brain verbindt, naar een andere poort op de V5 Robot Brain.
Als deze stappen het probleem niet oplossen, stuur dan een e-mail naar: support@vex.com.
