De V5-motortandwielcartridge verwisselen – VEX-bibliotheek

De V5 Smart Motor-motor heeft drie opties voor eenvoudig te vervangen interne tandwielpatronen. Er is een cartridge met rode dop met een uitgaande overbrengingsverhouding van 36:1 (100 tpm) voor hoog koppel & lage snelheid, die het best kan worden gebruikt voor het heffen van armen, bewegende klauwen en andere mechanismen met hoog koppel. Er is een cartridge met groene dop met een uitgaande overbrengingsverhouding van 18:1 (200 tpm) voor standaard overbrengingsverhouding voor aandrijflijntoepassingen. Er is een cartridge met blauwe dop met een uitgaande overbrengingsverhouding van 6:1 (600 tpm) voor laag koppel & hoge snelheid, die het best kan worden gebruikt voor inlaatrollen, vliegwielen of andere snel bewegende mechanismen. De V5 Smart Motor Gear Cartridge kan worden gewisseld met behulp van de volgende stappen.

Verwijder de dop van de V5 Smart Motor Gear Cartridge.

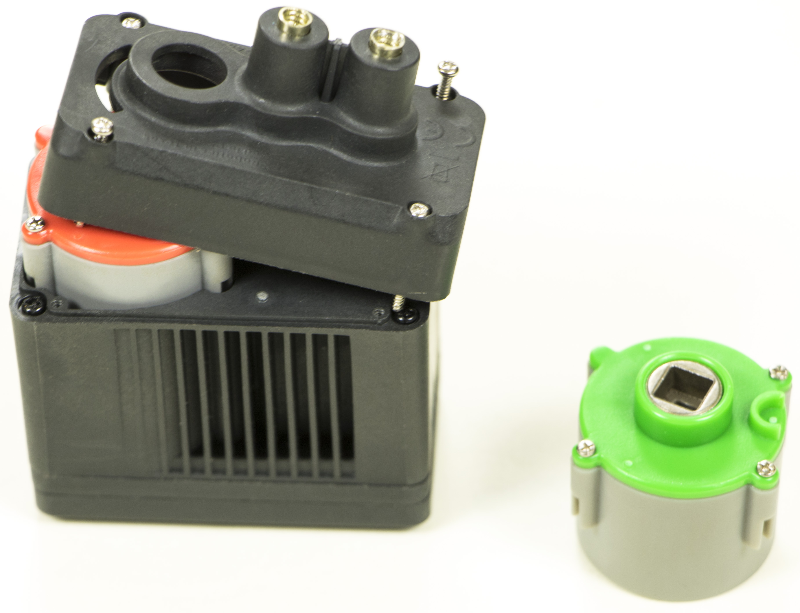

V5 Smart Motor waarvan de dop is losgeschroefd en omhooggetild om de huidige tandwielcartridge eronder te tonen. In het voorbeeld is de tandwielcartridge oranje en wordt deze vervangen door een groene tandwielcartridge.

Draai de vier schroeven los waarmee de V5 Smart Motor-kap aan de behuizing is bevestigd.

Leg de dop en de vier schroeven opzij.

Verwissel de V5 Smart Motor Gear Cartridge met zijn vervanging

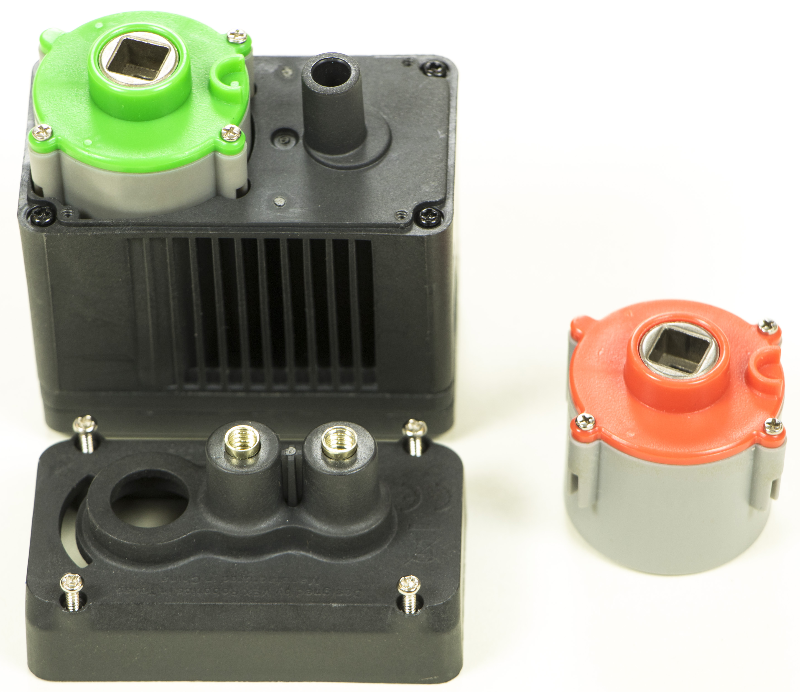

De V5 Smart Motor heeft zijn kap verwijderd en de tandwielcartridges zijn vervangen, waardoor de Smart Motor nu de groene cartridge gebruikt.

Haal de V5 Smart Motor Gear Cartridge eruit.

Plaats de nieuwe cartridge in de cartridgekamer.

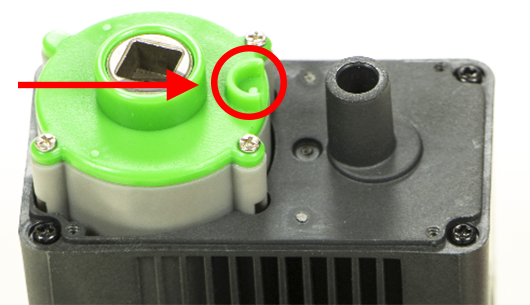

Detailopname van de nieuwe tandwielcartridge in de Smart Motor om de juiste oriëntatie aan te geven. De tandwielcartridge heeft een verhoogde halfronde inkeping en moet naar het midden van de motor gericht zijn, zodat de dop er weer op past.

OPMERKING: Zorg ervoor dat de verhoogde halfronde uitlijningsinkeping in de juiste richting is gericht, anders kan de dop er niet meer op worden geplaatst.

Plaats de dop en schroeven terug

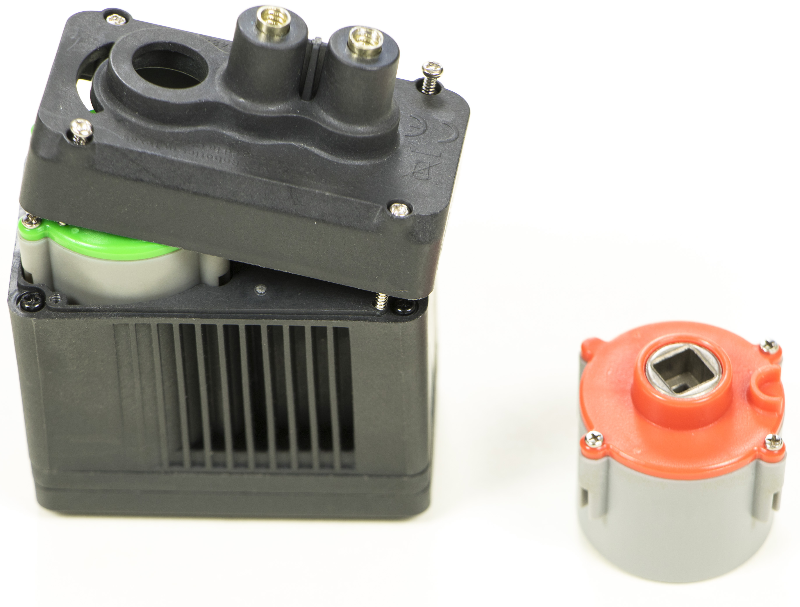

De V5 Smart Motor met de nieuwe groene tandwielcartridge is succesvol geïnstalleerd. De dop van de motor is er weer op geplaatst, maar nog niet vastgeschroefd.

Plaats de dop terug op de V5 Smart Motor.

Draai de schroeven weer vast totdat ze vastzitten.

Voor meer informatie over de V5 Smart Motors, zie het artikel Hoe de V5 Smart Motor de gebruikerservaring verbetert.

V5 Smart Motors en extra tandwielpatronen kunnen worden gekocht op https://www.vexrobotics.com/276-4840.html.
