Verzamel alle benodigde onderdelen

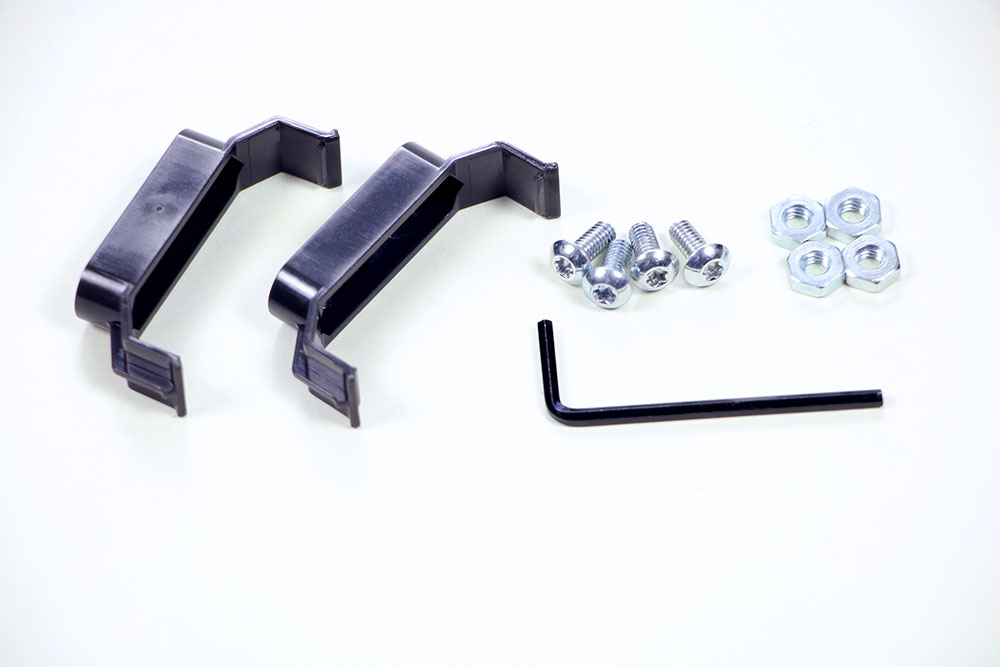

De onderdelen die nodig zijn om de V5-batterij te monteren, worden op elkaar geplaatst. De getoonde onderdelen zijn: 2 V5 batterijclips, 4 #8/32 schroeven, 4 #8/32 Keps moeren en 1 inbussleutel.

Je zal nodig hebben:

(1) V5-robotbatterij (niet afgebeeld)
(1) V5-robotbatterijkabel (niet afgebeeld)
(2) V5-batterijclips
(4) #8-32 x 1/2" schroeven
(4) #8-32 Keps-moeren
(1) 3-32" inbussleutel

Als u de batterij wilt aansluiten, heeft u ook de V5 Robot Brain op uw robot nodig. >

Monteer de V5-batterijclips

Aan de achterkant van de robot zijn twee V5-batterijklemmen bevestigd, die gemarkeerd zijn.

Monteer de twee V5-batterijclips onder het achterste deel van de basis van uw robot.

Bevestig de V5-batterij in de clips

De V5-batterij is bevestigd aan de twee V5-batterijclips aan de achterkant van de robot.

Druk de batterij in de clips totdat u deze op zijn plaats hoort en voelt klikken.

Sluit de V5-robotbatterij aan

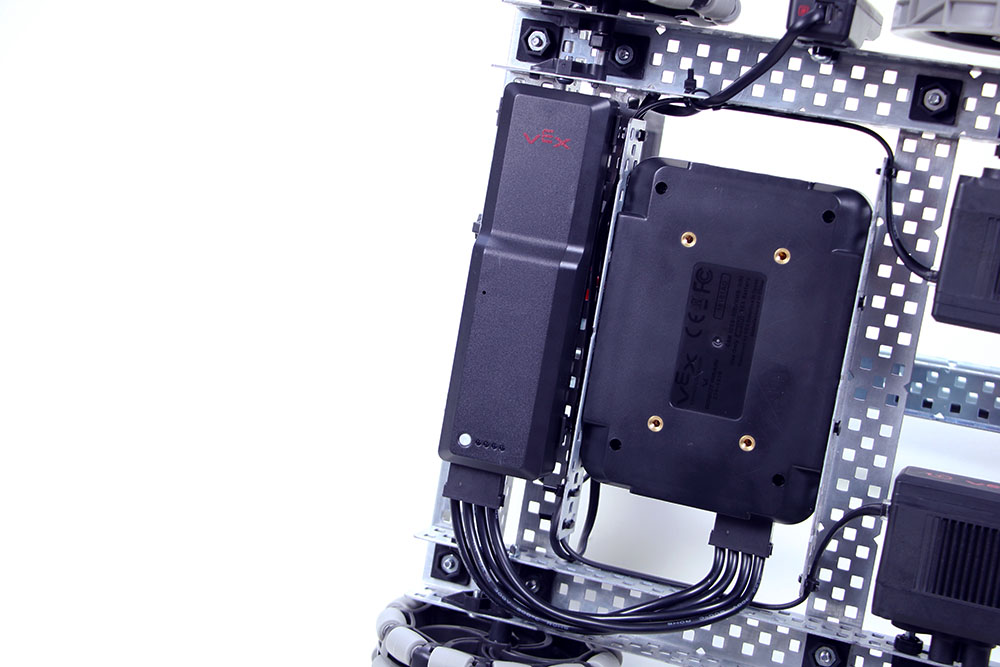

Er wordt getoond hoe de V5-batterijkabel de V5-batterij verbindt met de V5-hersenen op de robot.

Sluit de batterij aan op de V5 Robot Brain met behulp van de batterijkabel.

Zorg ervoor dat u de connectoren van de batterijkabel correct aansluit, zodat ze op hun plaats klikken.

Voor meer gedetailleerde instructies over het monteren en bedraden van de batterij, zie deV5 Clawbot Build Instructions.
