Een VEX IQ (1e generatie) controllerradio installeren en verwijderen – VEX-bibliotheek

Stap 1: Verzamel de benodigde onderdelen.

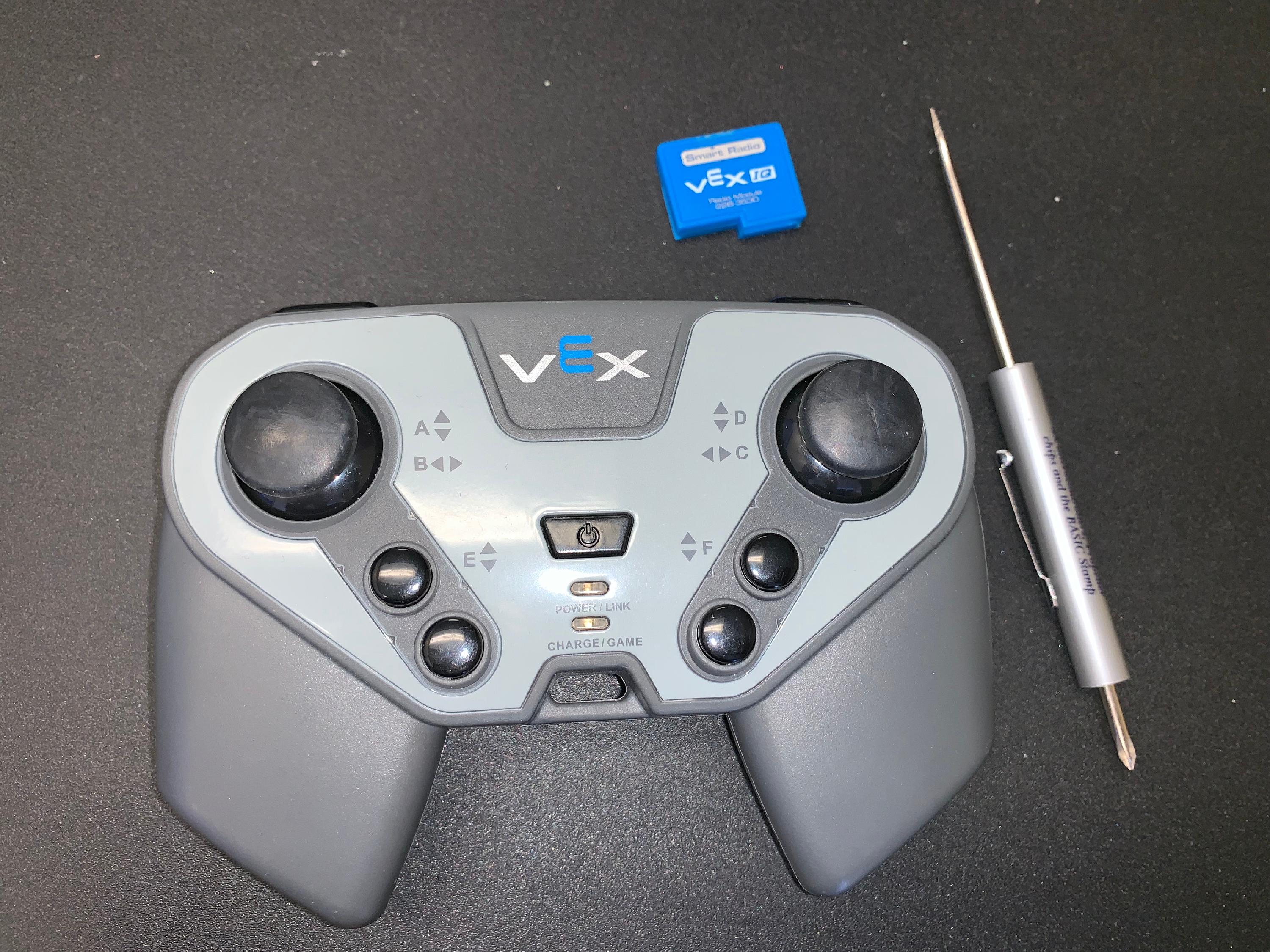

Controller, Smart Radio en een kruiskopschroevendraaier liggen samen op een tafel.

Verzamel de volgende items:

VEX IQ-controller
1 VEX IQ-radio
Kruiskopschroevendraaier

OPMERKING: De firmware van de controller moet worden bijgewerkt naar de meest recente versie om de radio's correct te laten werken. Klik hier op voor een procedure om de firmware bij te werken.

OPMERKING: Het maakt niet uit welk type radio wordt gebruikt, zolang de radio in de controller maar van hetzelfde type is als de radio in het VEX IQ Robotbrein. Bijpassende radio's zijn nodig voor een goede draadloze connectiviteit. Klik hier op voor meer informatie over VEX IQ Radios.

Stap 2: Plaats de radio in de controller.

Diagram met een pijl die aangeeft dat de radio in de radioaansluiting van de controller moet worden geplaatst. De radioaansluiting bevindt zich aan de onderkant, tussen de schouderknoppen van de controller.

Schuif de radio in de radio-aansluiting. Richt de radio zo dat het VEX-logo naar de bovenkant van de controller wijst. Druk stevig aan totdat deze volledig op zijn plaats klikt.

OPMERKING: Als de radio's vaak worden verwijderd, is het beter om het batterijklepje van de controller te verwijderen voordat de radio wordt geplaatst, om te voorkomen dat de plastic borglip wordt belast.

OPMERKING: De controller ondersteunt elk van de drie typen radio's.

Stap 3: Verwijder de radio van de controller.

De controller wordt ondersteboven getoond, met het batterijklepje verwijderd. Een hand haalt de radio uit de radioaansluiting en een pijl geeft aan dat de radio stevig uit de aansluiting moet worden getrokken.

Verwijder het batterijklepje van de controller met een kruiskopschroevendraaier voordat u probeert de radio te verwijderen.

Trek stevig aan de radio om deze te verwijderen zodra de batterijklep van de controller is verwijderd.
