Stap 1: Verzamel de benodigde onderdelen.

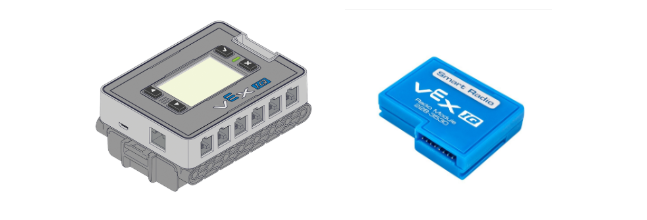

Hersenen naast een Smart Radio.

Verzamel de volgende items:

VEX IQ Robotbrein aangesloten op een opgeladen VEX IQ Robotbatterij
1 VEX IQ-radio

OPMERKING: De Brain-firmware moet worden bijgewerkt naar de meest recente versie om de radio's correct te laten werken. Klik hier op voor een procedure om de IQ-firmware bij te werken.

OPMERKING: Het maakt niet uit welk type radio wordt gebruikt, zolang de radio in de hersenen maar van hetzelfde type is als de radio in de VEX IQ Controller. Bijpassende radio's zijn nodig voor een goede draadloze connectiviteit. Klik hier op voor meer informatie over VEX IQ Radios.

Stap 2: Verwijder de batterij van de robot.

Het diagram toont de twee stappen voor het verwijderen van de robotaccu. De eerste stap toont een pijl die naar de vergrendeling van de batterij wijst en de tekst 'Druk op de vergrendeling' is aanwezig. De tweede stap laat zien hoe de batterij uit de hersenen glijdt en luidt 'Trekken'.

Druk de vergrendeling op de robotbatterij naar beneden en schuif vervolgens de robotbatterij naar buiten.

OPMERKING: Als u vanaf de andere kant op de robotbatterij drukt, is deze ook gemakkelijker te verwijderen. Het verwijderen van de robotbatterij is een goede gewoonte voordat u de radio in de hersenen plaatst.

Stap 3: Plaats de radio in de hersenen.

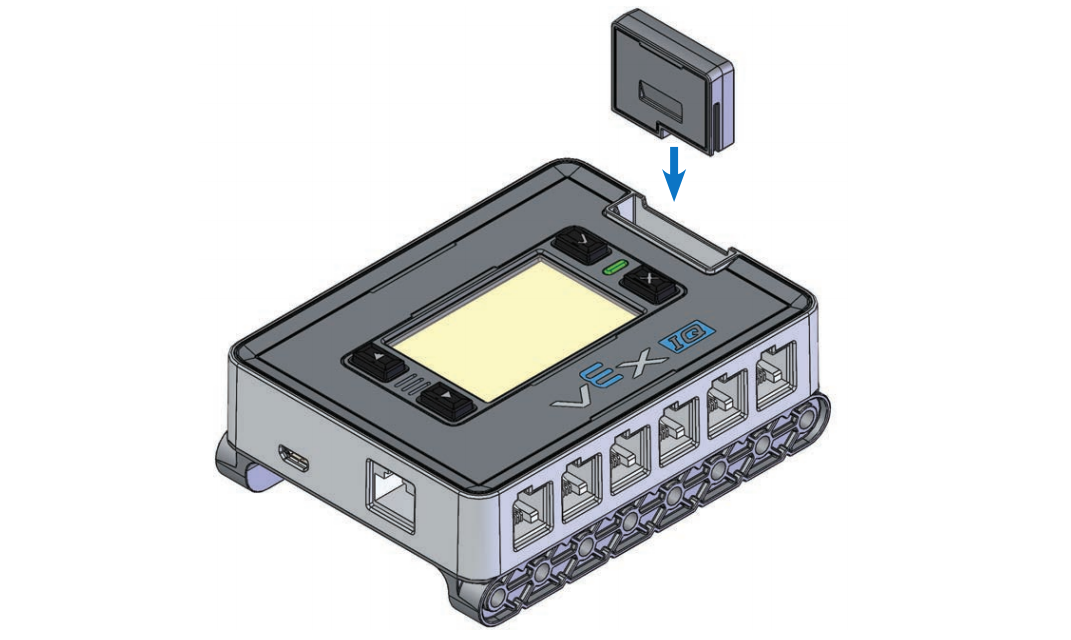

Diagram met een pijl die aangeeft dat de radio in de radioaansluiting van de Brain moet worden geplaatst. De radioaansluiting bevindt zich aan de zijkant, vlak bij de Check- en X-knoppen.

Schuif de radio in de radio-aansluiting.

Richt de radio zo dat het VEX-logo niet op het LCD-scherm staat. Druk stevig aan totdat deze volledig op zijn plaats klikt.

OPMERKING: Zorg ervoor dat er geen robotbatterij op de hersenen is aangesloten.

Stap 4: Verwijder de radio uit de hersenen.

Brain wordt ondersteboven afgebeeld, zonder de robotbatterij. Een hand drukt op de rode knop aan de onderkant van de Brain, die normaal gesproken bedekt wordt door de Robotbatterij.

Druk op de rode knop aan de onderkant van de Brain en trek tegelijkertijd stevig aan de bovenkant van de Radio.

OPMERKING: Om de radio uit de hersenen te verwijderen, moet eerst de robotbatterij worden verwijderd. Dit verzekert toegang tot de rode knop aan de onderkant van de Brain.
