De LED-indicatielampjes op de V5-batterij kunnen u informatie over de oplaadstatus geven en u laten weten of er een probleem is met de batterij. De indicatorlampjes lichten groen op om de oplaadstatus aan te geven en branden of knipperen rood om u te waarschuwen dat het opladen van de batterij is mislukt of dat de batterij niet werkt. Dit artikel laat u zien hoe u de lampjes en fouten van de V5-batterij kunt interpreteren.

Begrijp de batterij-indicatielampjes tijdens het opladen

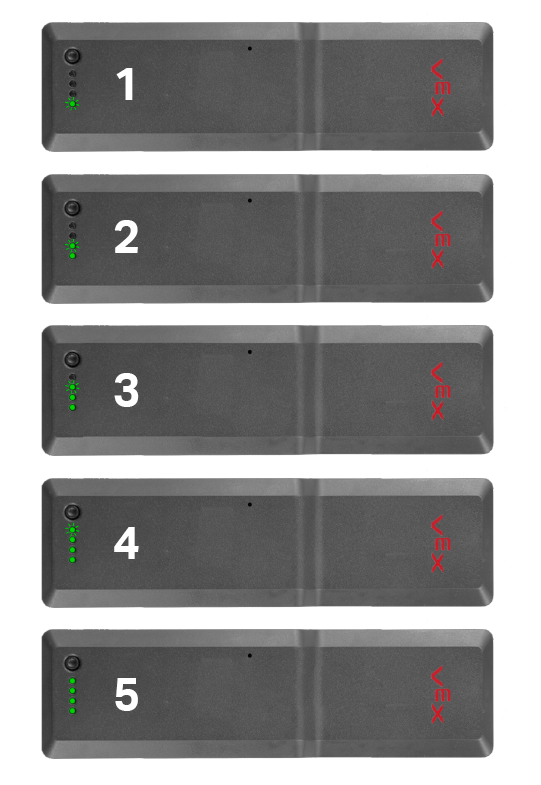

Illustratie van de interpretatie van batterij-indicatielampjes tijdens het opladen voor het VEX V5-robotsysteem. De verschillende lichtpatronen en hun betekenis voor het oplossen van problemen met de batterijstatus worden benadrukt.

Raadpleeg de afbeelding aan de linkerkant. Naast elk van de groene knipperende lampjes staat een beschrijving waarin de fasen van het opladen van de batterij worden uitgelegd.

OPMERKING:Naarmate het opladen vordert, neemt het aantal groen knipperende lampjes toe. Wanneer de batterij volledig is opgeladen, branden alle vier de lampjes een korte tijd en gaan vervolgens uit. Alle vier de groene LED-lampjes knipperen elke vijf seconden wanneer de batterij wordt opgeladen terwijl deze nog op de lader is aangesloten.

Begrijp de batterij-indicatielampjes wanneer deze leeg is

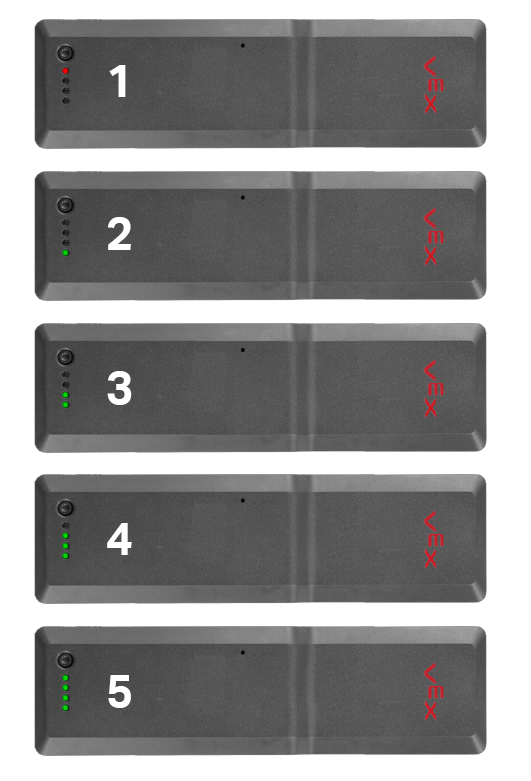

Diagram dat de interpretatie van de batterij-indicatielampjes op een V5-apparaat illustreert wanneer het apparaat ontladen is. Het benadrukt verschillende lichtpatronen en hun betekenis voor het oplossen van problemen.

Druk op de zwarte, ronde batterijmeterknop om de batterijlading te bekijken.

Raadpleeg de afbeelding aan de linkerkant. Naast elk van de groene knipperende lampjes staat een beschrijving waarin de oplaadfasen van de batterij worden uitgelegd wanneer deze is ontladen.

Hoe V5-batterijfouten te interpreteren

Los de fout op als een rood knipperende LED op de vierde positie staat

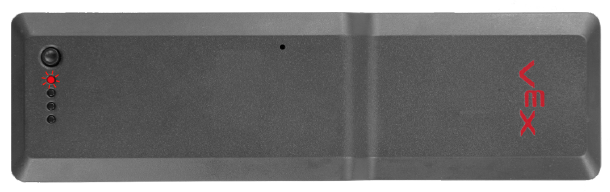

Stroomdiagram met de stappen voor het oplossen van de fout die wordt aangegeven door een rood knipperende LED in de vierde positie op een VEX V5-robot, onderdeel van de handleiding voor probleemoplossing.

Laad de batterij zo snel mogelijk op als het rode LED-lampje vijf keer per seconde knippert. Dit geeft aan dat de batterij bijna leeg is.

OPMERKING: Als de lader is aangesloten terwijl de LED knippert, zal deze blijven knipperen totdat de interne spanning boven het kritische niveau is gestegen en de accu weer als stabiel wordt beschouwd.

Corrigeer de fout als de knipperende LED's in de derde en vierde positie staan

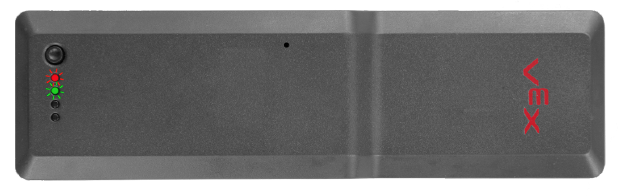

Diagram dat laat zien hoe u de fout kunt corrigeren wanneer de knipperende LED's zich op de derde en vierde positie bevinden op een V5-robot. Dit diagram wordt gebruikt voor het oplossen van problemen in de robotica.

Let op de snel knipperende rode en groene LED (voor vexos 1.0.3 of hoger). Dit duidt op een overspanningsfout.

Laat de batterij onder de vooraf bepaalde drempel zakken, waarna de fout verdwijnt.

Sluit de batterij opnieuw aan op de oplader om te controleren of de fout is verholpen.

Herken de fout wanneer de knipperende LED's wijzen op een slechte cel

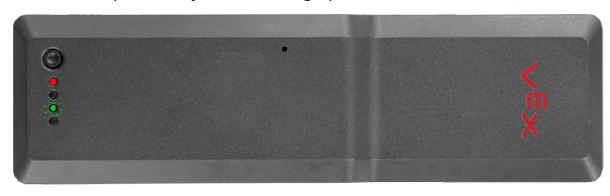

Diagram dat de foutmelding van knipperende ledlampjes op een VEX V5-robot illustreert, met de nadruk op een mogelijk probleem met een slechte cel in de accu.

Begrijp wanneer de batterij de rode LED laat zien terwijl een van de groene LED's kort knippert (eenmaal per seconde), er een interne celfout is gedetecteerd en de batterij in wezen leeg is.

OPMERKING:Dit LED-patroon geeft aan dat de batterij ten minste één slechte cel heeft. Het is raadzaam om de batterij te vervangen.

Begrijp de fout wanneer een rood knipperende LED in de vierde positie staat

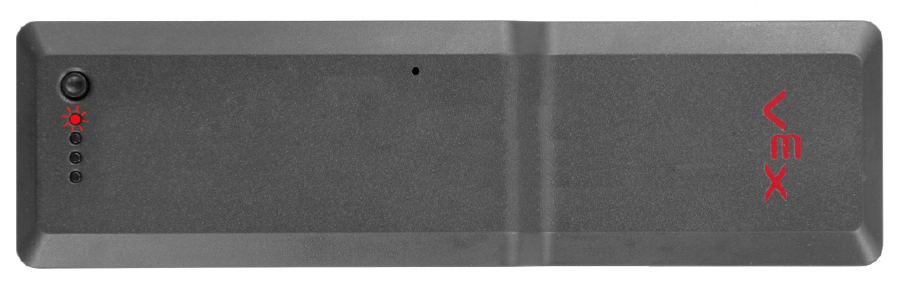

Diagram ter illustratie van de fout die wordt aangegeven door een rood knipperende LED op de vierde positie op een VEX-robotica-apparaat, dat wordt gebruikt voor het oplossen van problemen.

Koppel de oplader los om de fout te wissen als een langzaam knipperende rode LED eenmaal per seconde optreedt.

Onderscheid de snelle en langzame flitsen in de eerste en vierde positie

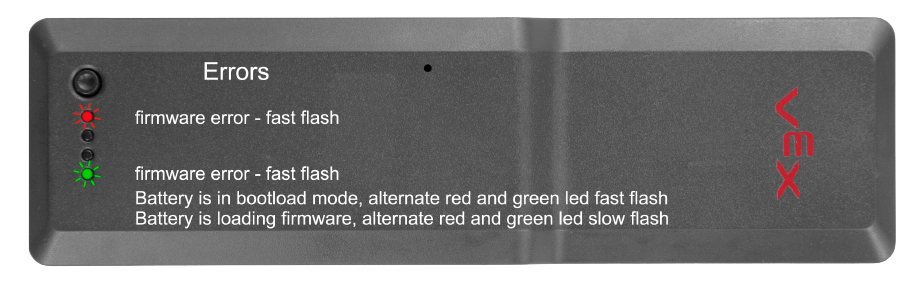

Diagram dat het onderscheid illustreert tussen snelle en langzame flitsen op de eerste en vierde positie, relevant voor het oplossen van problemen met categorie V5.

Sluit de batterij aan op een V5 Brain met geldige firmware als de rode en groene LED in de eerste en vierde positie staan en afwisselend snel knipperen. Dit geeft aan dat de batterij zich in de firmware-opstartmodus bevindt.

Los de fout op als alle LED's knipperen

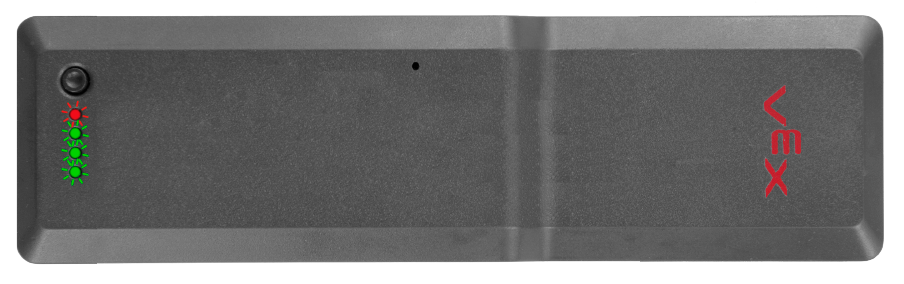

Diagram met de stappen voor probleemoplossing bij het probleem waarbij alle LED's op een V5-apparaat knipperen. De belangrijkste onderdelen worden aangegeven en de te ondernemen acties worden aangegeven.

Controleer of alle rode en groene LED's erg snel knipperen. Als dit gebeurt en de oplader is aangesloten, geeft dit aan dat de batterij zich in de firmware-opstartmodus bevindt.

Koppel de oplader los om een firmware-update mogelijk te maken, zodat alle LED's kunnen worden uitgeschakeld, en maak vervolgens verbinding met het V5-brein.

Los de fout op wanneer er geen LED's branden

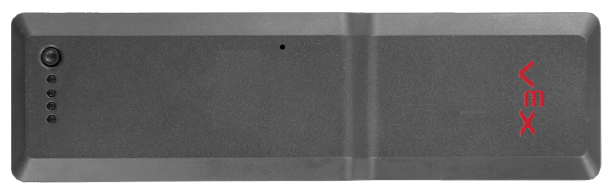

Handleiding voor het oplossen van problemen met het V5-robotsysteem, met stappen voor het oplossen van het probleem waarbij de LED's niet branden, inclusief een checklist en visuele indicatoren voor diagnose.

Sluit de accu aan op de oplader en wacht een uur voordat u deze loskoppelt.

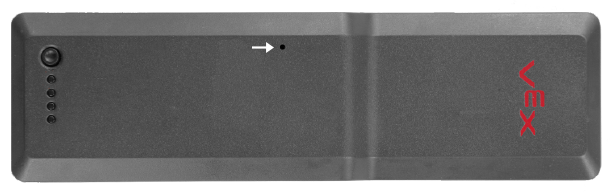

Als de lampjes niet gaan branden tijdens het opladen en ook niet gaan branden nadat de knop op de batterij is ingedrukt, gebruik dan een paperclip of een voorwerp van vergelijkbare grootte en druk op de resetknop op de batterij, zoals hieronder weergegeven.

Stroomdiagram met de stappen voor probleemoplossing bij niet-functionerende LED's op V5-apparaten. Ook worden de belangrijkste acties voor effectieve probleemoplossing benadrukt.

Sluit de accu opnieuw aan op de lader en wacht een uur voordat u deze loskoppelt.

Als het probleem zich blijft voordoen, is de batterij defect en kunt u een e-mail sturen naar VEX Support op support@vex.com.
