VEXcode GO-യിൽ ഒരു കസ്റ്റം റോബോട്ട് കോൺഫിഗർ ചെയ്യുന്നു – VEX ലൈബ്രറി

താഴെ പറയുന്ന ഏതെങ്കിലും ഉപകരണങ്ങൾ ഉപയോഗിച്ച് ഒരു ഇഷ്ടാനുസൃത റോബോട്ട് നിർമ്മിക്കുമ്പോൾ, ഓരോ ഉപകരണവും VEXcode GO-യിൽ ഉപയോഗിക്കുന്നതിന് ലഭ്യമാകുന്നതിന് കോൺഫിഗർ ചെയ്യേണ്ടതുണ്ട്. ഇതിൽ ഉൾപ്പെടുന്നവ:

ഡ്രൈവ്ട്രെയിൻ - ഡ്രൈവ്ട്രെയിൻ ബ്ലോക്കുകൾ
നോൺ-ഡ്രൈവ്ട്രെയിൻ മോട്ടോർ - മോഷൻ ബ്ലോക്കുകൾ
LED ബമ്പർ - ബമ്പർ ലുക്കുകൾ/സെൻസിങ് ബ്ലോക്കുകൾ
വൈദ്യുതകാന്തികം - കാന്ത ബ്ലോക്ക്
ഐ സെൻസർ - ഐ സെൻസിംഗ് ബ്ലോക്കുകൾ

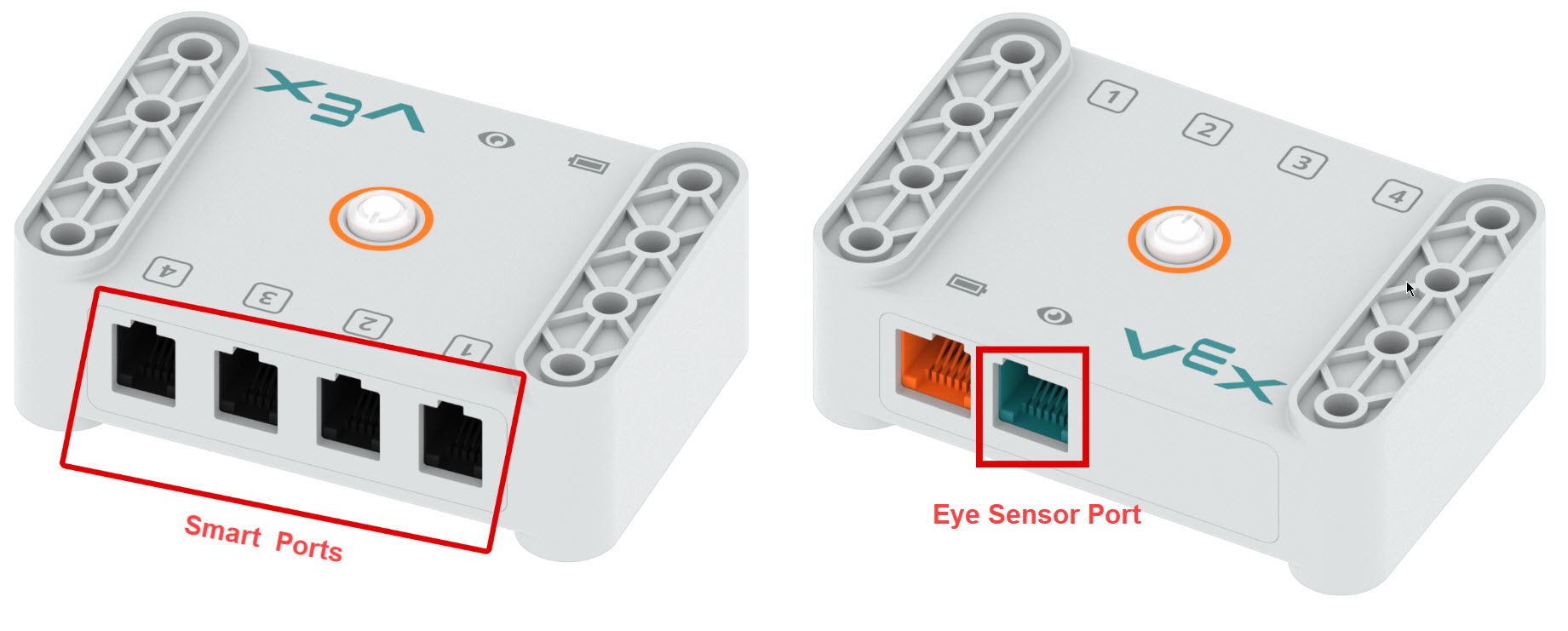

രണ്ട് നിര പോർട്ടുകളും വശങ്ങളിലായി കാണിച്ചിരിക്കുന്ന GO ബ്രെയിനിന്റെ ഡയഗ്രം. തലച്ചോറിന്റെ ഒരു വശത്ത് 4 സ്മാർട്ട് പോർട്ടുകളും എതിർവശത്ത് ഐ സെൻസർ പോർട്ടും ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

VEXcode GO-യിൽ 'ഒരു ഉപകരണം ചേർക്കുക' തിരഞ്ഞെടുത്ത് നിങ്ങൾക്ക് ഒരു ഉപകരണം കോൺഫിഗർ ചെയ്യാൻ കഴിയും. നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിൽ ഉപയോഗിക്കുന്ന ഉപകരണങ്ങൾ മാത്രം കോൺഫിഗർ ചെയ്താൽ മതി. നിങ്ങൾക്ക് നാല് സ്മാർട്ട് പോർട്ട് ഉപകരണങ്ങൾ ഉം ഒരു ഐ സെൻസർവരെ ചേർക്കാൻ കഴിയും.

സ്മാർട്ട് പോർട്ട് ഉപകരണങ്ങൾ:

ഓരോ പ്രോജക്റ്റിനും ഒരു ബിൽഡ് (ഉപകരണങ്ങളുടെ സെറ്റ്) നിങ്ങൾക്ക് കോൺഫിഗർ ചെയ്യാൻ കഴിയും.

കോൺഫിഗറേഷനിലേക്ക് ഒരു ഉപകരണം ചേർക്കുന്നു

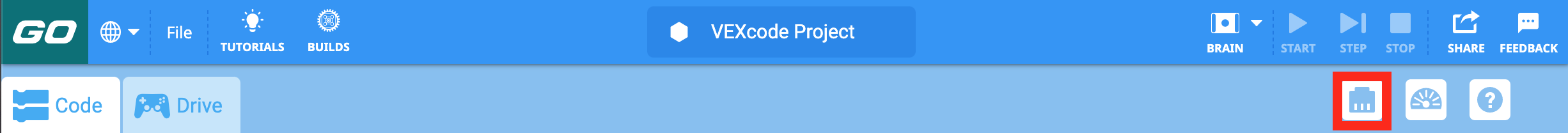

മോണിറ്റർ കൺസോൾ ഐക്കണിന്റെ ഇടതുവശത്ത് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന ഡിവൈസസ് ഐക്കണുള്ള VEX GO ടൂൾബാർ.

നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിനായി ഒരു ഉപകരണം ചേർക്കാൻ, ഉപകരണ വിൻഡോ തുറക്കാൻ റോബോട്ട് കോൺഫിഗറേഷൻ ഐക്കൺ തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിലേക്ക് ഓരോ തവണയും ഒരു പുതിയ ഉപകരണം ചേർക്കുമ്പോൾ ഈ ഘട്ടങ്ങൾ പാലിക്കേണ്ടതുണ്ട്.

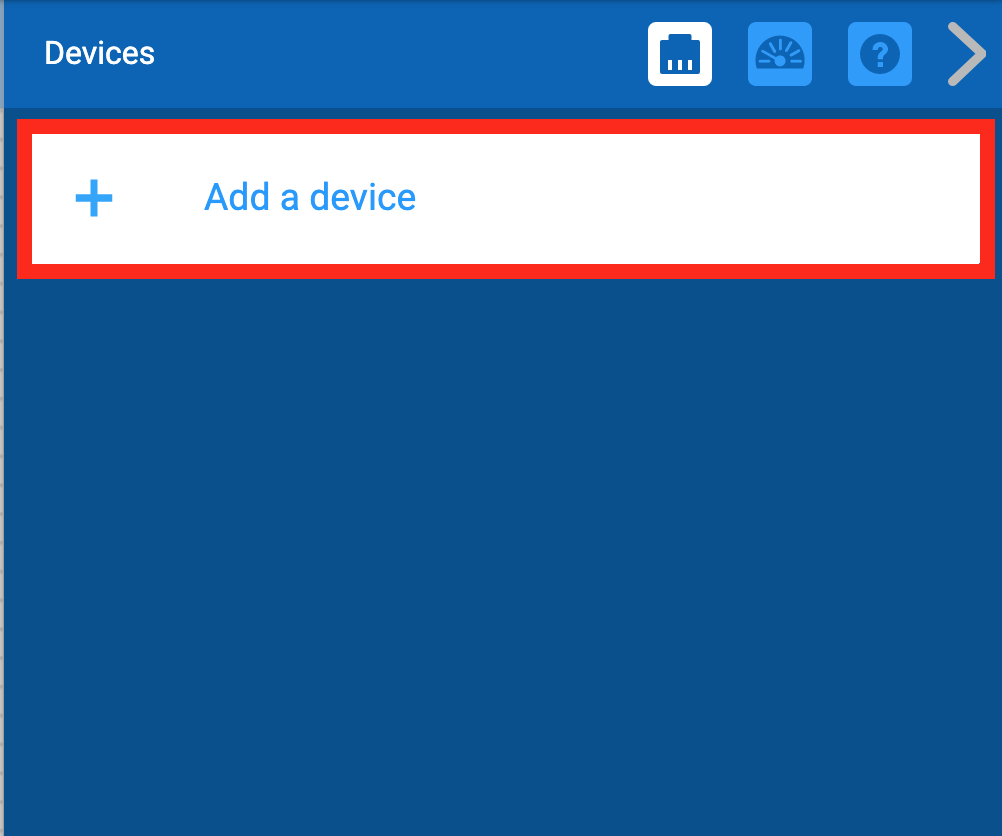

'ഒരു ഉപകരണം ചേർക്കുക' ബട്ടൺ ഹൈലൈറ്റ് ചെയ്‌തിരിക്കുന്ന VEX GO ഉപകരണ മെനു.

'ഒരു ഉപകരണം ചേർക്കുക' തിരഞ്ഞെടുക്കുക.

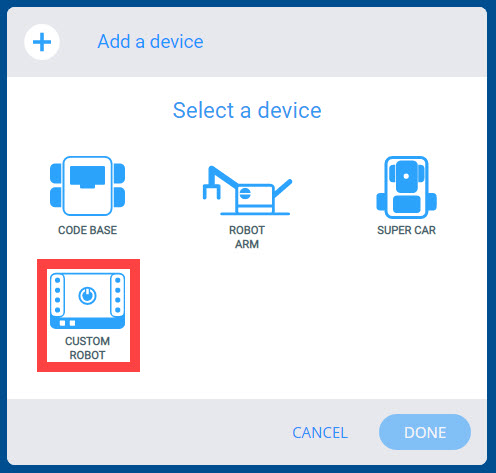

ഒരു ഉപകരണം ചേർക്കുക ബട്ടൺ തിരഞ്ഞെടുത്തതിന് ശേഷമുള്ള VEX GO ഉപകരണ മെനു. കസ്റ്റം റോബോട്ട് ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

'കസ്റ്റം റോബോട്ട്' തിരഞ്ഞെടുക്കുക.

ഒരു ഡ്രൈവ്‌ട്രെയിൻ ചേർക്കുന്നു - ഡ്രൈവ്‌ട്രെയിൻ ബ്ലോക്കുകൾ

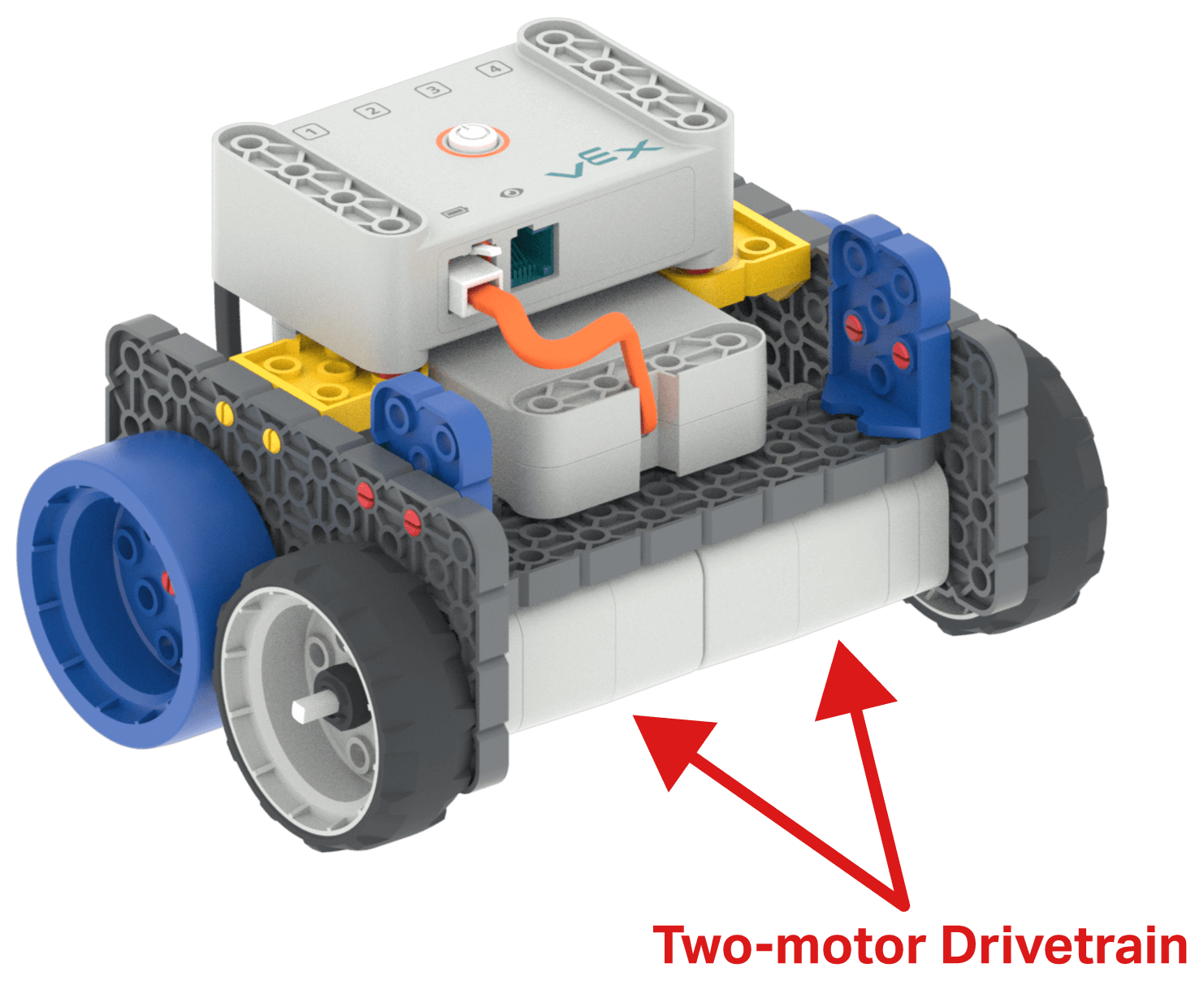

രണ്ട് മോട്ടോർ പീസുകൾ ഒരുമിച്ച് ടു മോട്ടോർ ഡ്രൈവ്‌ട്രെയിൻ എന്ന് ലേബൽ ചെയ്‌തിരിക്കുന്ന കോഡ് ബേസ് റോബോട്ടിന്റെ ഡയഗ്രം.

നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിന് കോഡ് ബേസ് റോബോട്ടിനെപ്പോലെ രണ്ട് മോട്ടോർ ഡ്രൈവ്ട്രെയിൻ ഉണ്ടെങ്കിൽ, കോൺഫിഗറേഷനിലേക്ക് ഒരു ഡ്രൈവ്ട്രെയിൻ ചേർക്കേണ്ടതുണ്ട്.

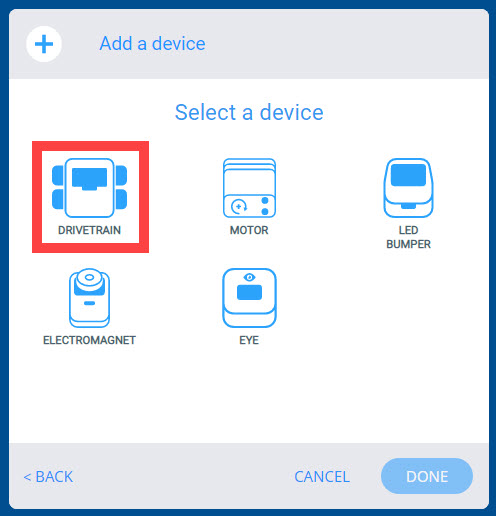

കസ്റ്റം റോബോട്ട് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. ഡ്രൈവ്ട്രെയിൻ ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

'കസ്റ്റം റോബോട്ട്' തിരഞ്ഞെടുത്ത ശേഷം, 'ഡ്രൈവ് ട്രെയിൻ' തിരഞ്ഞെടുക്കുക.

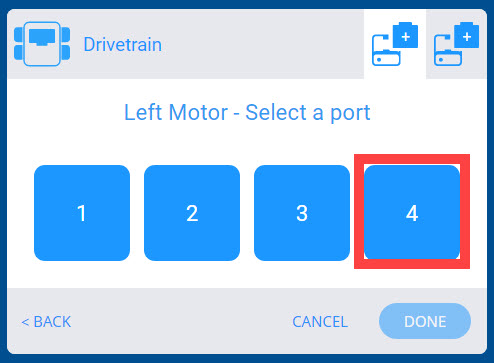

ഡ്രൈവ്‌ട്രെയിൻ ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. റോബോട്ടിന്റെ 4 സ്മാർട്ട് പോർട്ടുകളുടെ ഒരു ലിസ്റ്റ് ഉണ്ട്, 4 എന്ന നമ്പറുള്ള പോർട്ട് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നതിനാൽ അത് ഇടത് മോട്ടോറിലേക്ക് അസൈൻ ചെയ്യാൻ കഴിയും.

ഇടത് മോട്ടോർ പ്ലഗിൻ ചെയ്‌തിരിക്കുന്ന സ്മാർട്ട് പോർട്ട് തിരഞ്ഞെടുക്കുക.

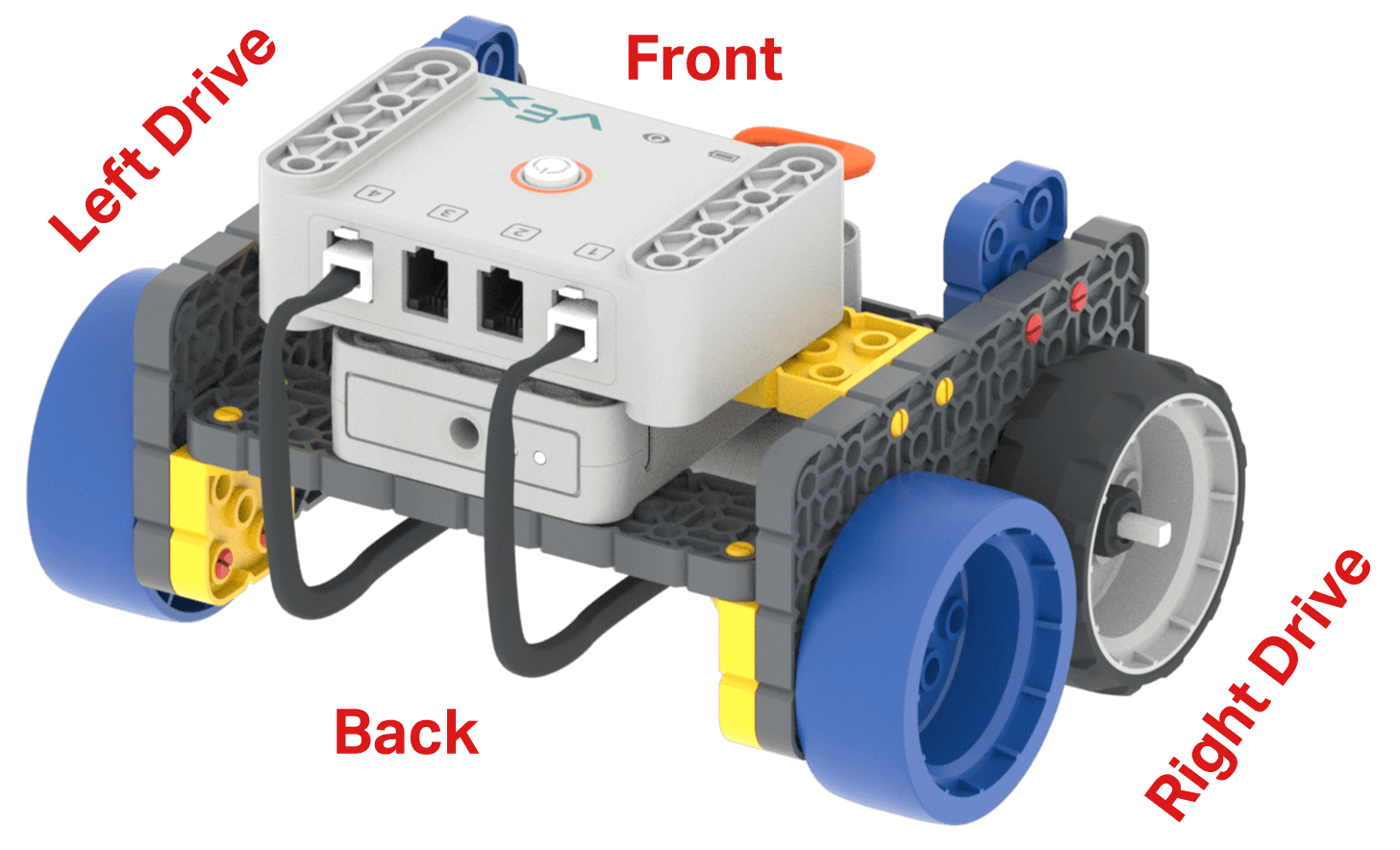

മുൻവശം എതിർദിശയിലേക്ക് അഭിമുഖീകരിക്കുന്ന തരത്തിൽ, പിന്നിൽ നിന്ന് മുന്നിലേക്ക് നോക്കുന്ന കോഡ് ബേസ് റോബോട്ടിന്റെ ഡയഗ്രം. ഈ കോണിൽ നിന്ന് ഇടതുവശത്തുള്ള മോട്ടോറിനെ ഇടത് ഡ്രൈവ് എന്നും വലത് മോട്ടോറിനെ വലത് ഡ്രൈവ് എന്നും ലേബൽ ചെയ്തിരിക്കുന്നു.

കുറിപ്പ്: നിങ്ങളുടെ റോബോട്ടിന്റെ പിന്നിൽ നിന്ന് മുന്നിലേക്ക് നോക്കി ഡ്രൈവ് സൈഡ് നിർണ്ണയിക്കാൻ കഴിയും. സ്റ്റാൻഡേർഡ് കോഡ് ബേസ് ബിൽഡിൽ പോർട്ട് 4 ൽ ഇടത് മോട്ടോറും പോർട്ട് 1 ൽ വലത് മോട്ടോറും ഉണ്ട്.

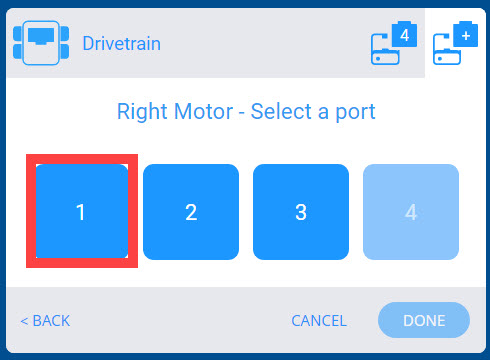

ലെഫ്റ്റ് മോട്ടോർ ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിന് ശേഷം VEX GO ഡിവൈസസ് ഡ്രൈവ്ട്രെയിൻ മെനു. റോബോട്ടിന്റെ 4 സ്മാർട്ട് പോർട്ടുകളുടെ ഒരു ലിസ്റ്റ് ഉണ്ട്, 1 എന്ന നമ്പറുള്ള പോർട്ട് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നതിനാൽ അത് വലത് മോട്ടോറിലേക്ക് അസൈൻ ചെയ്യാൻ കഴിയും.

വലത് മോട്ടോർ പ്ലഗിൻ ചെയ്‌തിരിക്കുന്ന സ്മാർട്ട് പോർട്ട് തിരഞ്ഞെടുക്കുക.

മോട്ടോർ പോർട്ടുകൾ തിരഞ്ഞെടുത്തതിന് ശേഷം VEX GO ഡിവൈസസ് ഡ്രൈവ്ട്രെയിൻ മെനു. റോബോട്ടിന്റെ ഗിയർ അനുപാതവും ഇഷ്ടപ്പെട്ട ഡ്രൈവ് ദിശയും മാറ്റാനുള്ള ഓപ്ഷനുകൾ ഉണ്ട്.

കോൺഫിഗറേഷൻ പൂർത്തിയാക്കാൻ 'പൂർത്തിയായി' തിരഞ്ഞെടുക്കുക അല്ലെങ്കിൽ ഉപകരണ മെനുവിലേക്ക് മടങ്ങാൻ 'റദ്ദാക്കുക' തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: ഡ്രൈവ്‌ട്രെയിനിന്റെ ഗിയർ അനുപാതം മാറ്റാനുള്ള ഒരു ഓപ്ഷൻ ഉണ്ട്.

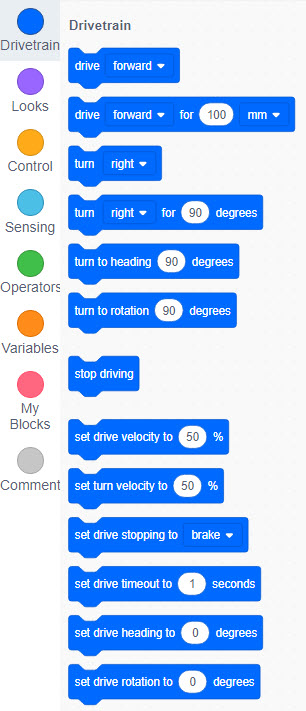

ബ്ലോക്ക്സ് ടൂൾബോക്സ് കാണിച്ചിരിക്കുന്നതും ഡ്രൈവ്ട്രെയിൻ വിഭാഗം തിരഞ്ഞെടുത്തതുമായ VEX GO വർക്ക്‌സ്‌പെയ്‌സ്.

ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്‌തുകഴിഞ്ഞാൽ, നിങ്ങളുടെ പ്രോജക്റ്റിനായി ഇനിപ്പറയുന്ന ഡ്രൈവ്‌ട്രെയിൻ ബ്ലോക്കുകൾ ലഭ്യമാകും.

'ഡ്രൈവ്‌ട്രെയിൻ' വിഭാഗത്തിൽ നിന്നുള്ള കമാൻഡുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, സഹായ വിവരങ്ങൾകാണുക.

ഒരു മോട്ടോർ - മോഷൻ ബ്ലോക്കുകൾ ചേർക്കുന്നു

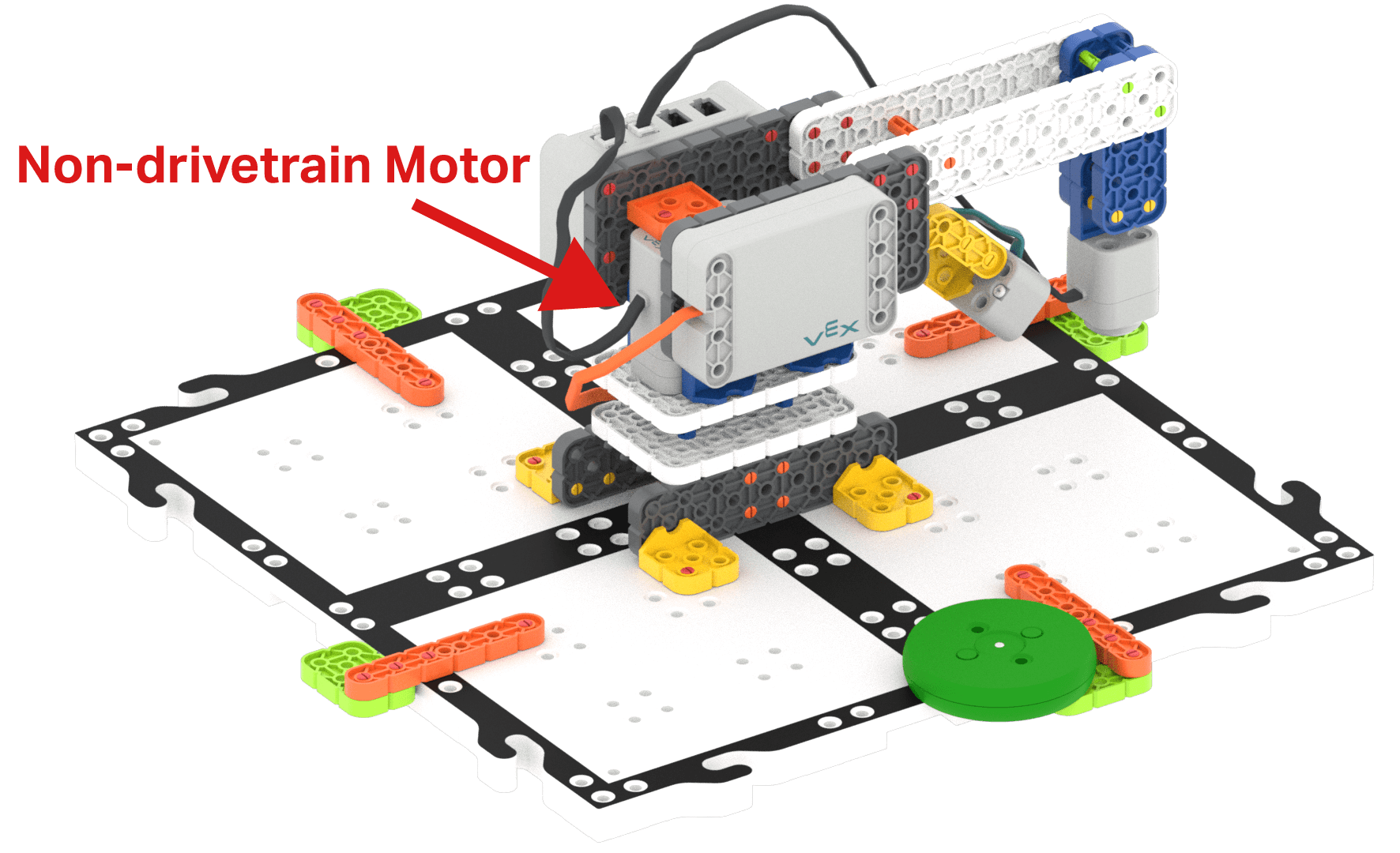

നോൺ-ഡ്രൈവ്‌ട്രെയിൻ മോട്ടോർ എന്ന് ലേബൽ ചെയ്‌തിരിക്കുന്ന, കൈ കറക്കാൻ ഉപയോഗിക്കുന്ന മോട്ടോർ ഉപയോഗിച്ചുള്ള റോബോട്ട് ആം ബിൽഡിന്റെ ഡയഗ്രം.

നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിന് റോബോട്ട് ആം (1-ആക്സിസ്) ബിൽഡ് പോലെയുള്ള ഒരു ഡ്രൈവ്ട്രെയിൻ മോട്ടോർ അല്ലാത്ത ഒരു മോട്ടോർ ഉണ്ടെങ്കിൽ, നിങ്ങൾ അത് കോൺഫിഗറേഷനിൽ ചേർക്കേണ്ടതുണ്ട്.

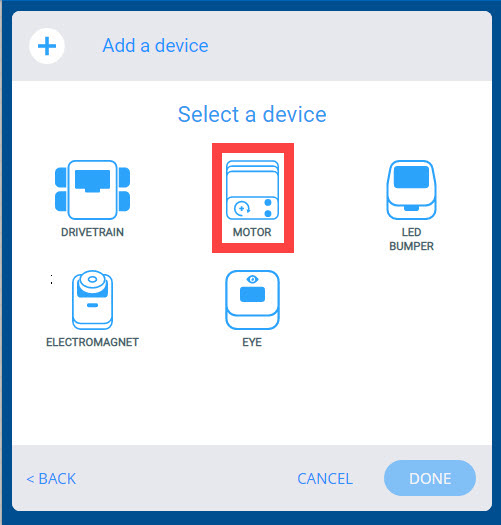

കസ്റ്റം റോബോട്ട് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. മോട്ടോർ ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

'കസ്റ്റം റോബോട്ട്' തിരഞ്ഞെടുത്ത ശേഷം, 'മോട്ടർ' തിരഞ്ഞെടുക്കുക.

മോട്ടോർ ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഡിവൈസസ് മെനു. റോബോട്ടിന്റെ 4 സ്മാർട്ട് പോർട്ടുകളുടെ ഒരു ലിസ്റ്റ് ഉണ്ട്, പുതിയ മോട്ടോറിലേക്ക് അത് നിയോഗിക്കാൻ കഴിയുന്ന തരത്തിൽ 2 എന്ന നമ്പർ ഉള്ള പോർട്ട് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

മോട്ടോർ പ്ലഗിൻ ചെയ്‌തിരിക്കുന്ന സ്മാർട്ട് പോർട്ട് തിരഞ്ഞെടുക്കുക.

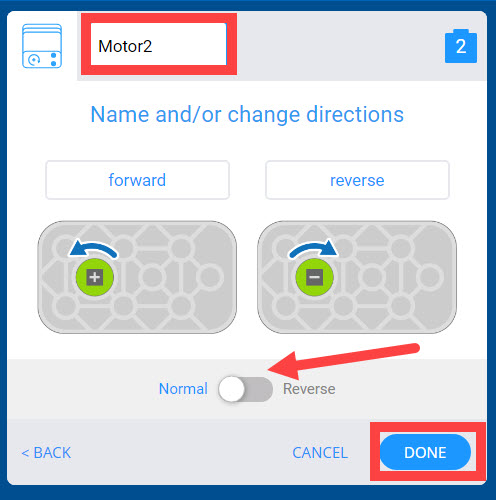

പോർട്ട് തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഡിവൈസസ് മോട്ടോർ മെനു. മോട്ടോറിന്റെ പേര്, ഓരോ ദിശയുടെയും പേര്, മോട്ടോറിന്റെ ഭ്രമണം റിവേഴ്സ് ചെയ്യുന്നതിനുള്ള ടോഗിൾ എന്നിവ മാറ്റാനുള്ള ഓപ്ഷനുകൾ ഉണ്ട്.

കുറിപ്പ്: ടെക്സ്റ്റ് വിൻഡോയിൽ മോട്ടോറിന്റെ പേര് Motor2 ൽ നിന്ന് മറ്റൊരു പേരിലേക്ക് മാറ്റാനുള്ള ഒരു ഓപ്ഷനും മോട്ടോർ കറങ്ങുന്ന ദിശ മാറ്റാനുള്ള ഒരു ഓപ്ഷനും ഉണ്ട്.

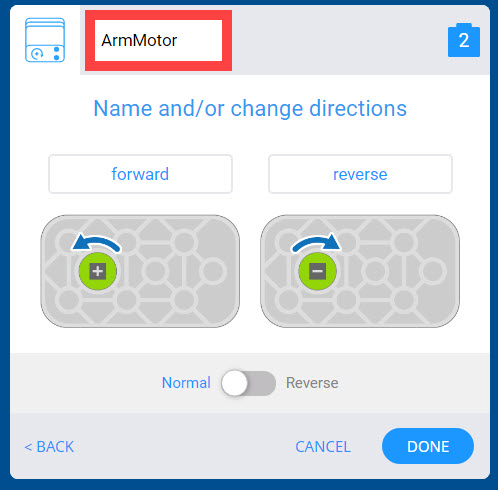

പോർട്ട് തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഡിവൈസസ് മോട്ടോർ മെനു. മോട്ടോറിന്റെ പേര് ആംമോട്ടർ എന്ന് പുനർനാമകരണം ചെയ്യുകയും ഹൈലൈറ്റ് ചെയ്യുകയും ചെയ്തു.

ഉദാഹരണത്തിന്, നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിൽ ഒരു മോട്ടോർ ഒരു കൈ ഉയർത്തുകയാണെങ്കിൽ, നിങ്ങൾക്ക് മോട്ടോറിന്റെ പേര് ArmMotor എന്ന് മാറ്റാം.

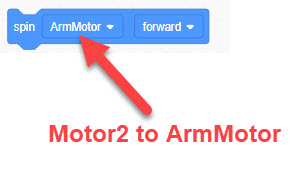

സ്പിൻ ആംമോട്ടർ മുന്നോട്ട് വായിക്കുന്ന VEX GO സ്പിൻ ബ്ലോക്ക്. തിരഞ്ഞെടുത്ത മോട്ടോർ മാറ്റാൻ ബ്ലോക്കിന്റെ മോട്ടോർ ഡ്രോപ്പ്ഡൗൺ മെനു ഉപയോഗിക്കാമെന്ന് ഒരു ലേബൽ സൂചിപ്പിക്കുന്നു.

മോട്ടോറിന്റെ പേര് മാറ്റുന്നത് പ്രോഗ്രാമിംഗ് വളരെ എളുപ്പമാക്കും, കാരണം മോഷൻ ബ്ലോക്കുകളിൽ പേര് ദൃശ്യമാകും.

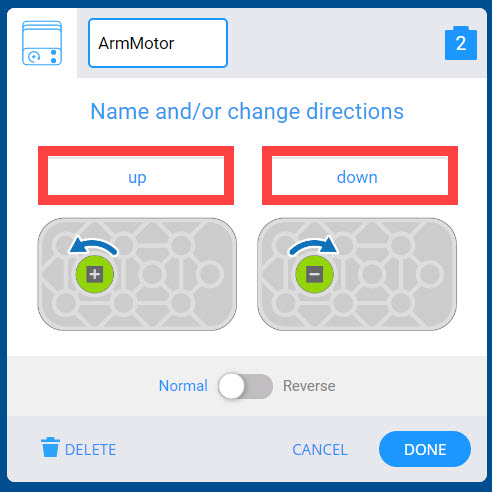

പോർട്ട് തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഡിവൈസസ് മോട്ടോർ മെനു. മോട്ടോറിന്റെ ദിശകളുടെ പേര് മുന്നോട്ടും പിന്നോട്ടും എന്നതിൽ നിന്ന് മുകളിലേക്കും താഴേക്കും എന്നാക്കി മാറ്റി.

പ്രോഗ്രാമിംഗ് എളുപ്പമാക്കുന്നതിന് മോട്ടോറിന്റെ പ്രവർത്തനങ്ങളുടെ പേര് മാറ്റാനും കഴിയും. ഉദാഹരണത്തിന്, നിങ്ങൾക്ക് ആംമോട്ടറിന്റെ ദിശയ്ക്കുള്ള ടെക്സ്റ്റ് വിൻഡോ ലേബലുകൾ മുകളിലേക്കും താഴേക്കും മാറ്റാം.

കുറിപ്പ്: കോമ്പറ്റീഷൻ അഡ്വാൻസ്ഡ് റോബോട്ടിന്, നോർമൽ/റിവേഴ്സ് സ്വിച്ച് റിവേഴ്സിലേക്ക് ടോഗിൾ ചെയ്യണം.

സ്പിൻ ആംമോട്ടർ മുകളിലേക്ക് വായിക്കുന്ന VEX GO സ്പിൻ ബ്ലോക്ക്. മോട്ടോർ കറങ്ങുന്ന ദിശ മാറ്റാൻ ഇത് ഉപയോഗിക്കണമെന്ന് സൂചിപ്പിക്കുന്നതിന് ബ്ലോക്കിന്റെ ദിശ ഡ്രോപ്പ്ഡൗൺ മെനു തുറക്കുന്നു.

ഈ ലേബലുകൾ മാറ്റുന്നത് മോഷൻ ബ്ലോക്കുകളുടെ പാരാമീറ്ററുകളിലും ദൃശ്യമാകും.

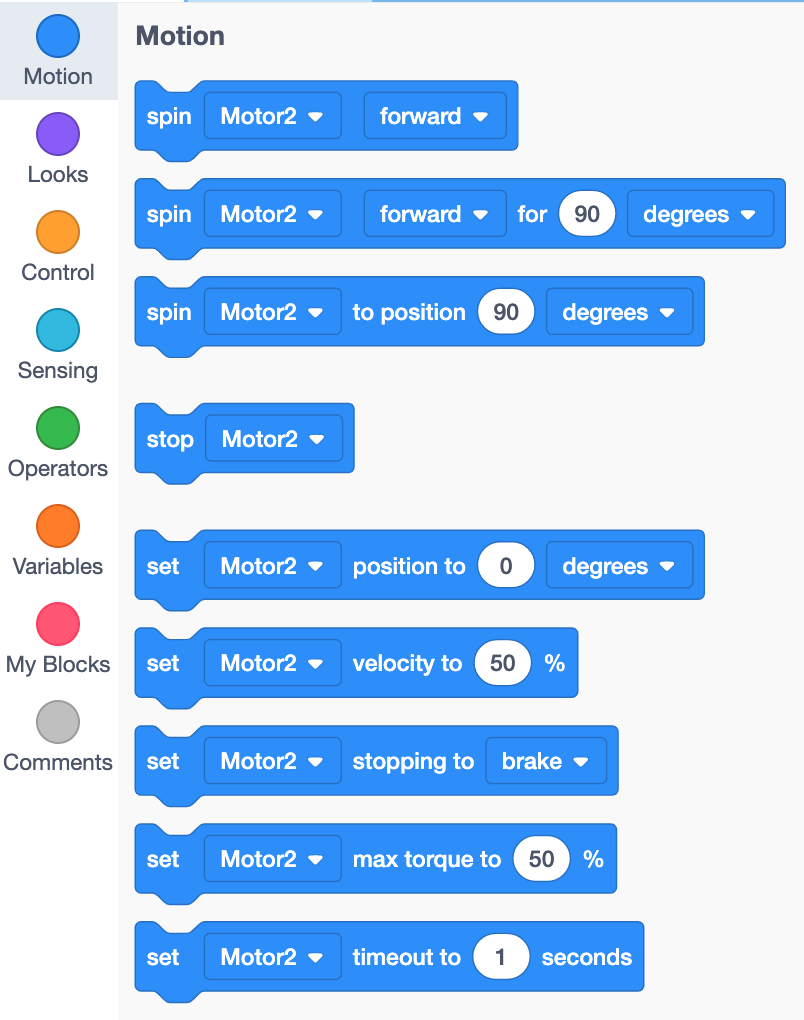

ബ്ലോക്ക്സ് ടൂൾബോക്സ് കാണിച്ചിരിക്കുന്നതും മോഷൻ വിഭാഗം തിരഞ്ഞെടുത്തതുമായ VEX GO വർക്ക്‌സ്‌പെയ്‌സ്.

മോട്ടോർ കോൺഫിഗർ ചെയ്തുകഴിഞ്ഞാൽ, നിങ്ങളുടെ പ്രോജക്റ്റിനായി ഇനിപ്പറയുന്ന മോഷൻ ബ്ലോക്കുകൾ ലഭ്യമാകും.

'മോഷൻ' വിഭാഗത്തിൽ നിന്നുള്ള കമാൻഡുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, സഹായ വിവരങ്ങൾകാണുക.

ഒരു LED ബമ്പർ ചേർക്കുന്നു - ബമ്പർ ലുക്കുകൾ/സെൻസിംഗ് ബ്ലോക്കുകൾ

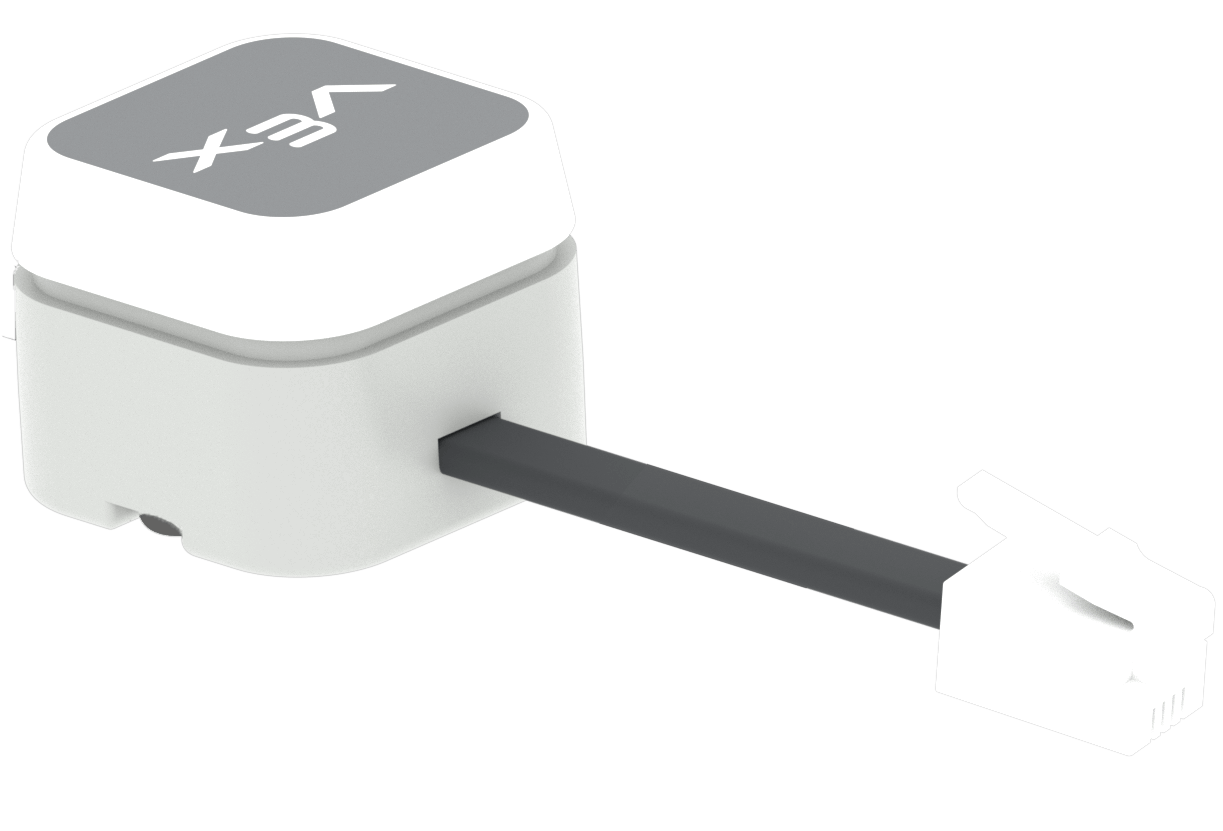

ഒരു സ്മാർട്ട് പോർട്ടിലേക്ക് പ്ലഗ് ചെയ്യാൻ കഴിയുന്ന കണക്റ്റഡ് കേബിളുള്ള LED ബമ്പർ പീസ്.

നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിന് ഒരു LED ബമ്പർ ഉണ്ടെങ്കിൽ, കോൺഫിഗറേഷനിലേക്ക് ഒരു LED ബമ്പർ ഉപകരണം ചേർക്കേണ്ടതുണ്ട്.

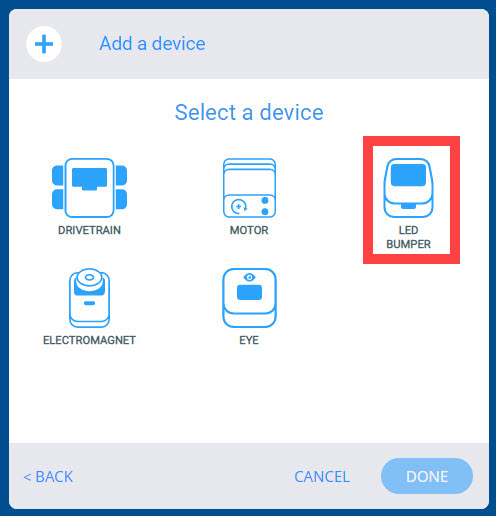

കസ്റ്റം റോബോട്ട് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. LED ബമ്പർ ഓപ്ഷൻ എടുത്തുകാണിച്ചിരിക്കുന്നു.

'കസ്റ്റം റോബോട്ട്' തിരഞ്ഞെടുത്ത ശേഷം, 'LED ബമ്പർ' തിരഞ്ഞെടുക്കുക.

LED ബമ്പർ ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. റോബോട്ടിന്റെ 4 സ്മാർട്ട് പോർട്ടുകളുടെ ഒരു ലിസ്റ്റ് ഉണ്ട്, പുതിയ LED ബമ്പറിലേക്ക് അത് നിയോഗിക്കാൻ കഴിയുന്ന തരത്തിൽ 3 എന്ന നമ്പർ ഉള്ള പോർട്ട് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

LED ബമ്പർ പ്ലഗിൻ ചെയ്‌തിരിക്കുന്ന സ്മാർട്ട് പോർട്ട് തിരഞ്ഞെടുക്കുക.

തിരഞ്ഞെടുത്ത പോർട്ട് 3 ആയി മാറ്റിയതിനുശേഷം VEX GO ഡിവൈസസ് LED ബമ്പർ മെനു. LED ബമ്പറിന്റെ പേര് LEDBumper3 എന്ന് പുനർനാമകരണം ചെയ്‌തിരിക്കുന്നു, അത് ഹൈലൈറ്റ് ചെയ്‌തിരിക്കുന്നു.

കുറിപ്പ്: ടെക്സ്റ്റ് വിൻഡോയിലെ LED ബമ്പറിന്റെ പേര് LEDBumper3 എന്നതിൽ നിന്ന് മറ്റൊരു പേരിലേക്ക് മാറ്റാനുള്ള ഒരു ഓപ്ഷൻ ഉണ്ട്.

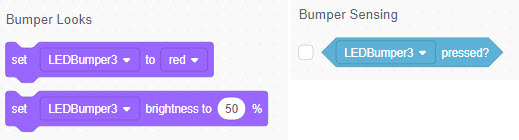

LED ബമ്പർ നിയന്ത്രിക്കാൻ ഉപയോഗിക്കുന്ന മൂന്ന് ബ്ലോക്കുകളുള്ള VEX GO വർക്ക്‌സ്‌പെയ്‌സ്. ബ്ലോക്കുകൾ LEDBumper3 ചുവപ്പിലേക്ക് സജ്ജമാക്കി, LEDBumper3 തെളിച്ചം 50% ആക്കി, LEDBumper3 അമർത്തിയെന്ന് വായിച്ചോ?

LED ബമ്പർ കോൺഫിഗർ ചെയ്തുകഴിഞ്ഞാൽ, നിങ്ങളുടെ പ്രോജക്റ്റിനായി ഇനിപ്പറയുന്ന 'ബമ്പർ ലുക്കുകൾ', 'ബമ്പർ സെൻസിംഗ്' ബ്ലോക്കുകൾ ലഭ്യമാകും.

'ബമ്പർ ലുക്കുകൾ', 'ബമ്പർ സെൻസിംഗ്' വിഭാഗങ്ങളിൽ നിന്നുള്ള കമാൻഡുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, സഹായ വിവരങ്ങൾകാണുക.

ഒരു വൈദ്യുതകാന്തികം ചേർക്കൽ - കാന്ത ബ്ലോക്കുകൾ

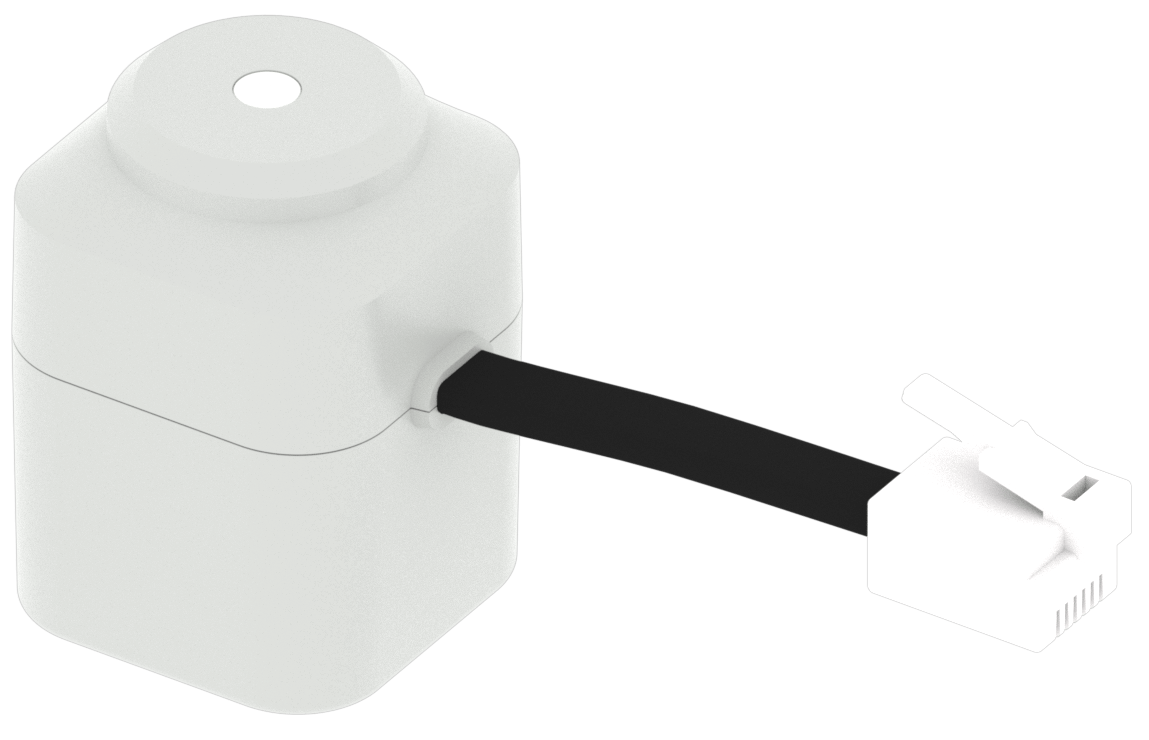

ഒരു സ്മാർട്ട് പോർട്ടിലേക്ക് പ്ലഗ് ചെയ്യാൻ കഴിയുന്ന കണക്റ്റുചെയ്‌ത കേബിളുള്ള ഇലക്ട്രോമാഗ്നറ്റ് പീസ്.

നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിന് ഒരു ഇലക്ട്രോമാഗ്നറ്റ് ഉണ്ടെങ്കിൽ, കോൺഫിഗറേഷനിലേക്ക് ഒരു ഇലക്ട്രോമാഗ്നറ്റ് ഉപകരണം ചേർക്കേണ്ടതുണ്ട്.

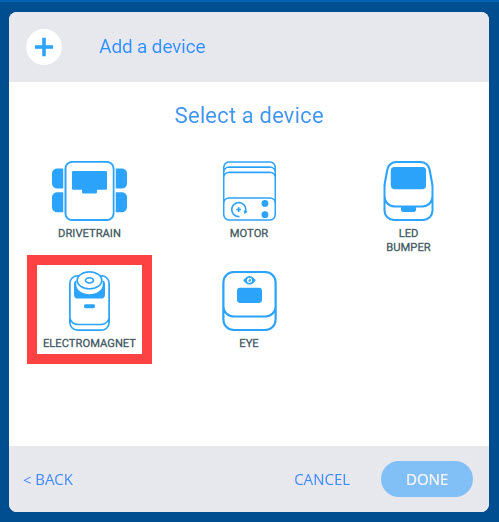

കസ്റ്റം റോബോട്ട് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. ഇലക്ട്രോമാഗ്നറ്റ് ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

'കസ്റ്റം റോബോട്ട്' തിരഞ്ഞെടുത്ത ശേഷം, 'ഇലക്ട്രോമാഗ്നറ്റ്' തിരഞ്ഞെടുക്കുക.

ഇലക്ട്രോമാഗ്നറ്റ് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. റോബോട്ടിന്റെ 4 സ്മാർട്ട് പോർട്ടുകളുടെ ഒരു ലിസ്റ്റ് ഉണ്ട്, പുതിയ ഇലക്ട്രോമാഗ്നറ്റിലേക്ക് അത് നിയോഗിക്കാൻ കഴിയുന്ന തരത്തിൽ 2 എന്ന നമ്പർ ഉള്ള പോർട്ട് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

ഇലക്ട്രോമാഗ്നറ്റ് പ്ലഗിൻ ചെയ്തിരിക്കുന്ന സ്മാർട്ട് പോർട്ട് തിരഞ്ഞെടുക്കുക.

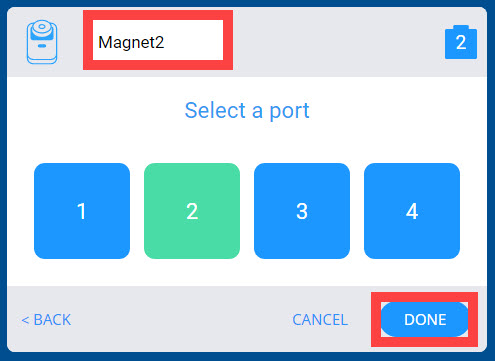

തിരഞ്ഞെടുത്ത പോർട്ട് 2 ആയി മാറ്റിയതിന് ശേഷമുള്ള VEX GO ഉപകരണങ്ങൾ ഇലക്ട്രോമാഗ്നറ്റ് മെനു. ഇലക്ട്രോമാഗ്നറ്റിന്റെ പേര് മാഗ്നെറ്റ്2 എന്ന് പുനർനാമകരണം ചെയ്യുകയും ഹൈലൈറ്റ് ചെയ്യുകയും ചെയ്തു.

കുറിപ്പ്: ടെക്സ്റ്റ് വിൻഡോയിലെ ഇലക്ട്രോമാഗ്നറ്റിന്റെ പേര് മാഗ്നെറ്റ്2 ൽ നിന്ന് മറ്റൊരു പേരിലേക്ക് മാറ്റാനുള്ള ഒരു ഓപ്ഷൻ ഉണ്ട്.

"VEX GO എനർജൈസ് ഇലക്ട്രോമാഗ്നറ്റ് ബ്ലോക്ക്", അതിൽ "എനർജൈസ് മാഗ്നെറ്റ്2" എന്ന് വായിക്കുന്നു, അത് ബൂസ്റ്റ് ചെയ്യാൻ "എനർജൈസ് ചെയ്യുക" എന്ന് വായിക്കുന്നു.

ഇലക്ട്രോമാഗ്നറ്റ് കോൺഫിഗർ ചെയ്തുകഴിഞ്ഞാൽ, നിങ്ങളുടെ പ്രോജക്റ്റിനായി ഇനിപ്പറയുന്ന മാഗ്നറ്റ് ബ്ലോക്ക് ലഭ്യമാകും.

മാഗ്നെറ്റ് കമാൻഡിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, സഹായ വിവരങ്ങൾകാണുക.

ഒരു ഐ സെൻസർ ചേർക്കുന്നു - ഐ സെൻസിംഗ് ബ്ലോക്കുകൾ

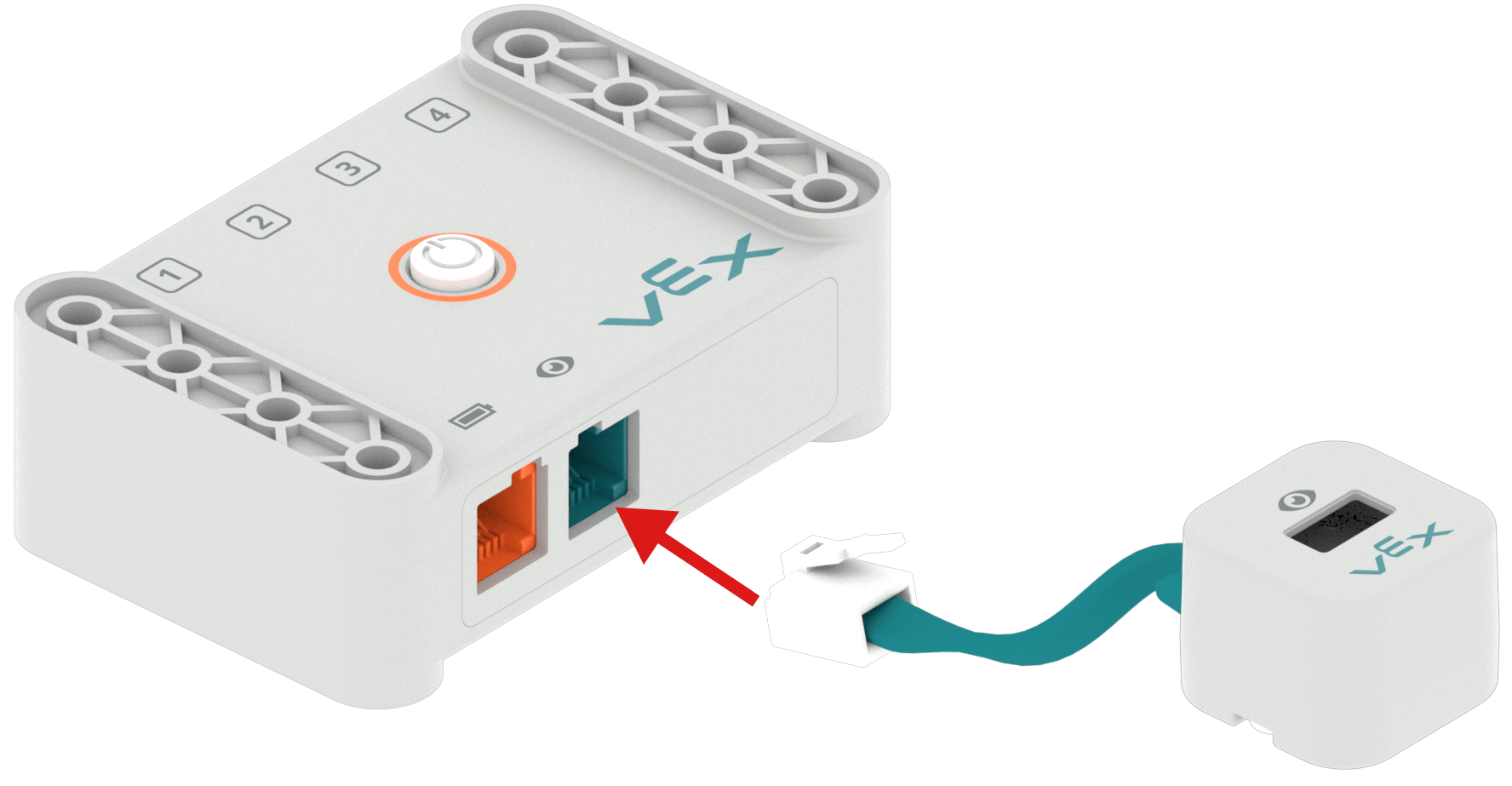

ഐ സെൻസർ പോർട്ടിലേക്ക് മാത്രം പ്ലഗ് ചെയ്യാൻ കഴിയുന്ന ഒരു കണക്റ്റഡ് കേബിളുള്ള ഐ സെൻസർ ഭാഗത്തിന്റെ ഡയഗ്രം. തലച്ചോറിലെ ഐ സെൻസർ പോർട്ടിലേക്ക് കേബിൾ പ്ലഗ് ചെയ്തിരിക്കുന്നതായി ഡയഗ്രം കാണിക്കുന്നു.

നിങ്ങളുടെ ഇഷ്ടാനുസൃത റോബോട്ടിന് ഒരു ഐ സെൻസർ ഉണ്ടെങ്കിൽ, കോൺഫിഗറേഷനിലേക്ക് ഒരു ഐ സെൻസർ ഉപകരണം ചേർക്കേണ്ടതുണ്ട്. കുറിപ്പ്: ഐ സെൻസർ ഐ സെൻസർ പോർട്ടിലേക്ക് പ്ലഗ് ചെയ്തിരിക്കണം - 4 സ്മാർട്ട് പോർട്ടുകളിൽ ഒന്നല്ല.

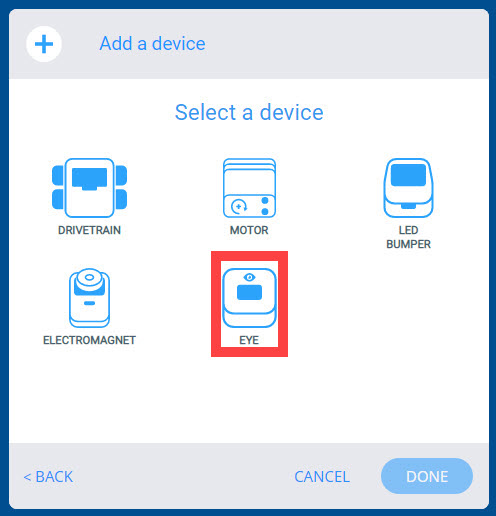

കസ്റ്റം റോബോട്ട് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. ഐ ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

'കസ്റ്റം റോബോട്ട്' തിരഞ്ഞെടുത്ത ശേഷം, 'കണ്ണ്' തിരഞ്ഞെടുക്കുക.

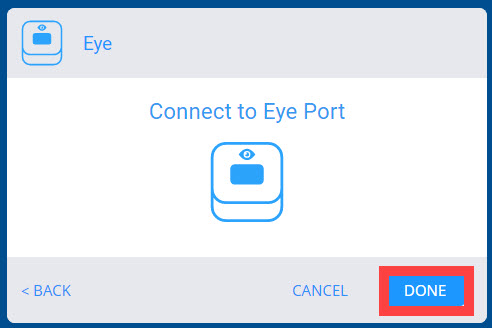

ഐ ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. 'കണക്ട് ടു ഐ പോർട്ട്' എന്നൊരു സന്ദേശം ഉണ്ട്, താഴെയുള്ള 'പൂർത്തിയായി' ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

കുറിപ്പ്: ഐ സെൻസർ ഐ പോർട്ടിൽ പ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

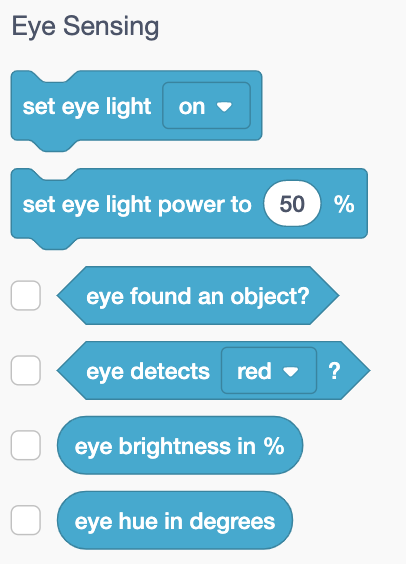

സെൻസിംഗ് വിഭാഗത്തിനുള്ളിൽ ബ്ലോക്ക്സ് ടൂൾബോക്സും ഐ സെൻസിംഗ് ബ്ലോക്കുകളും കാണിച്ചിരിക്കുന്ന VEX GO വർക്ക്‌സ്‌പെയ്‌സ്.

ഐ സെൻസർ കോൺഫിഗർ ചെയ്തുകഴിഞ്ഞാൽ, നിങ്ങളുടെ പ്രോജക്റ്റിനായി ഇനിപ്പറയുന്ന ഐ സെൻസിംഗ് ബ്ലോക്കുകൾ ലഭ്യമാകും.

ഐ സെൻസർ കമാൻഡുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, സഹായ വിവരങ്ങൾകാണുക.

ഒരു ഉപകരണം ഇല്ലാതാക്കുന്നു

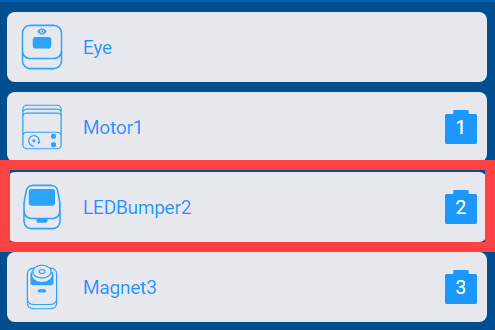

കണക്റ്റുചെയ്‌ത ഉപകരണങ്ങളുടെ ഒരു ലിസ്റ്റ് കാണിച്ചിരിക്കുന്ന VEX GO ഉപകരണ മെനു. ഒരു LED ബമ്പർ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു, അത് തിരഞ്ഞെടുത്തതിന് ശേഷം അത് ഇല്ലാതാക്കാൻ കഴിയുമെന്ന് സൂചിപ്പിക്കുന്നു.

ഉപകരണങ്ങൾ ചേർത്ത ശേഷം, ആ ഉപകരണം തിരഞ്ഞെടുത്ത് അത് ഇല്ലാതാക്കാൻ കഴിയും.

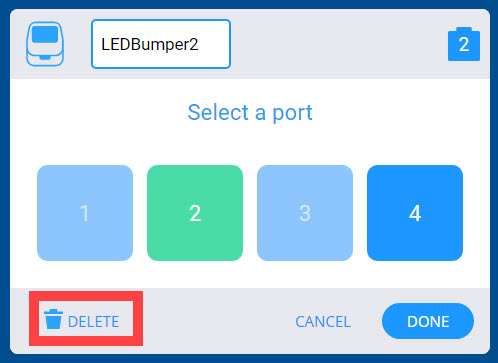

കണക്റ്റുചെയ്‌ത LED ബമ്പർ ഉപകരണം തിരഞ്ഞെടുത്തതിനുശേഷം VEX GO ഉപകരണ മെനു. താഴെ ഇടത് കോണിലുള്ള ഇല്ലാതാക്കുക ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

സ്‌ക്രീനിന്റെ അടിയിലുള്ള 'ഡിലീറ്റ്' ഓപ്ഷൻ തിരഞ്ഞെടുക്കുന്നത് ഉപകരണം ഇല്ലാതാക്കും.
