Skrūvju nomenklatūra
Skrūves izmanto numerācijas sistēmu, lai atšķirtu vītnes diametru, vītnes collā, kā arī vītnes garumu. Ir divas galvenās skrūvju numerācijas sistēmas, standarta un metriskā sistēma.
Standarta VEX skrūves
VEX skrūves izmanto standarta sistēmu, un pirmais VEX skrūves numurs ir vītnes diametrs. Nākamais ir vītnes uz collu vērtība, un tam seko atbilstošs vītnes garums. Piemēram, #8–32 x ¼ collas skrūves vītnes diametrs ir 0,164 collas (#8), 32 vītnes collā un vītnes garums ir 0,25 collas.
|
collas ekvivalents numurētām skrūvēm | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060 collas | 0,073 collas | 0,086 collas | 0,099 collas | 0,112 collas |
0,125 collas |
0,138 collas |
0,164 collas |
0,190 collas |
0,216 collas |
Kā jūs, iespējams, zināt, skrūves var pievilkt ar daudziem instrumentiem. Tie svārstās no standarta instrumentu sistēmas, kurā tiek izmantoti Phillips un Flatheads, līdz sešstūra atslēgu metriskajai izmantošanai. VEX izstrādājumos bieži tiek izmantoti Torx instrumenti vai Star Drive Skrūves. VEX visbiežāk izmanto Star Drive Skrūves, jo tās mēdz nebūt tik viegli noskrūvētas, kā to varētu izdarīt dažas metriskās vai standarta skrūves.
| Standarta | Metrika | Zvaigžņu brauciens |
|---|---|---|
Kā nostiprināt skrūves un uzgriežņus
Skrūves var piestiprināt pie uzgriežņiem, izmantojot iepriekš minētos saderīgos instrumentus. Lai to demonstrētu, lūdzu, skatiet tālāk esošo videoklipu. Galvenā atziņa no videoklipa, kas attiecas uz VEX celtniecību un reālo dzīvi, ir teiciens "pa labi-stingrs, pa kreisi-vaļīgs", lai pievilktu vai atskrūvētu skrūves. Lai iegūtu papildinformāciju par komplekta rīkiem, skatiet šo rakstu no VEX bibliotēkas par V5 komplekta rīkiem, skatiet šo rakstu no VEX bibliotēkas par EXP komplekta rīkiem vai skatiet šo rakstu no VEX bibliotēkas par V5 Workcell rīkiem.
Skrūvju stili
VEX izstrādājumos tiek izmantotas divu dažādu stilu skrūves. Pirmā, bieži mazāk izmantotā, bet tik pat svarīga, ir iestatīšanas skrūve.
Iestatīšanas skrūve atšķiras no parastās skrūves, jo tai nav “galvas”. Iestatīšanas skrūve ir vienā izmērā ar divām dažādām galviņām, #8-32 x 0,125” Star Drive. Šīs fiksācijas skrūves bieži tiek piegādātas vārpstas apkaklēm, saspiešanas vārpstas apkaklēm, un tās var ieskrūvēt starplikās.
Otrs skrūvju veids ir plašāk atpazīstamā Hex un Star Drive Screw (šiem ir galva, salīdzinot ar regulēšanas skrūvi, kurai nav).
Skrūves ir pieejamas dažādos garumos, tostarp:
- #6-32 x ¼" un #6-32 x ½"
- #8-32 x ¼” līdz #8-32 x 2”.
- #6-32 x ½”, #8-32 x ¼” un #8-32 x ½”
Bloķēšanas skrūves. Bloķēšanas skrūvēm ir neilona pārklājums uz vītnes daļas, kas palīdz novērst to atslābšanu.
Šajā tabulā parādīta nosaukumu sistēma, kas izmantota ar Star Drive stila skrūvēm. Šajā tabulā ir parādīts katra izmēra skrūves maksimālais pieļaujamais griezes moments.
| Zvaigznes izmērs |
Punkts pret punktu (S) (mm) |
Skrūve (D) |
MAKSIMĀLAIS griezes moments (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3.5 | 3.7 |
| T15 | 3.3 | M3,5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4.5 & M5 | 15.9 |
| T27 | 5 | M4.5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
Skrūves ir divu veidu galviņās: Hex Drive un Star Drive
- #6-32 vai #8-32 sešstūra piedziņas skrūve, kas ir pievilkta attiecīgi ar 5/64” un 3/32” sešstūra atslēgu
- #8-32 Star Drive Skrūve, kas tiek pievilkta, izmantojot T15 Star Drive Key vai T15 Star Drive skrūvgriezi.
- Zvaigznes tipa galvai ir mazāka nosliece uz noņemšanu. Pagrieziena punktiem ir arī #8-32 plecu skrūves, kurām ir īsa bezvītnes daļa, un šī zona rada mazāku berzi pagrieziena punktam. Pilnīga tabula ar visiem skrūvju izmēriem atrodas lapas apakšā.
| #6-32 sešstūra piedziņas skrūve | #8-32 sešstūra piedziņas skrūve | #8-32 Star Drive Skrūve |
| 5/64” sešstūra atslēga | 3/32” sešstūra atslēga | T15 Star diska atslēga |
|
|
|
Materiāla informācija un lietojumprogrammas
Pirms sākat lietot skrūvi, ir svarīgi uzzināt, kā izvēlēties skrūves garumu. Noskatieties šo videoklipu, lai uzzinātu vairāk par to, kā izvēlēties savai konstrukcijai piemērotākā skrūves garumu.
V5 Smart Motors un visi standarta VEX uzgriežņi un atdalīšanas elementi
-
#8-32 Star Drive Skrūves materiāls: Leģētais tērauds
- SAE 8. pakāpes skrūves
- 150 000 PSI stiepes izturība
- Izstrādāts, lai izturētu lielu griezes momentu, kas ļauj celtniekiem patiesi "bloķēt" savus mehānismus
- Savietojams ar V5 Smart Motors un visiem standarta VEX uzgriežņiem un starplikām
V5 Smart Motors un visi standarta VEX uzgriežņi un atdalīšanas elementi
-
#8-32 sešstūra piedziņas skrūves materiāls: augstas stiprības nerūsējošais tērauds bez apdares
- Savietojams ar V5 Smart Motors un visiem standarta VEX uzgriežņiem un starplikām
-
#8-32 Bloķēšanas skrūves
- Uzlieciet uz to pavedieniem vītņu fiksatoru
- Vītņu skapītis palīdzēs noturēt skrūvi pozīcijā
- Var izmantot aptuveni 10-15 reizes un joprojām saglabā stingru fiksatoru
- Nodrošina līdzīgu funkcionalitāti VEX Nylock Nuts
Izmantojiet tikai VEX Cortex Motors un Servo
-

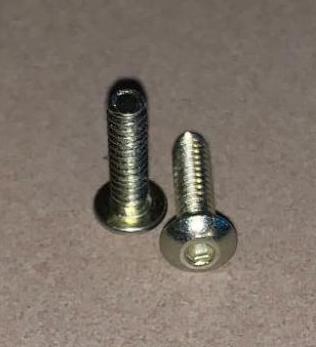

#6-32 Skrūves Materiāls: augstas stiprības nerūsējošais tērauds bez apdares
- Savietojams ar 393 motoriem un servo
- #6-32 Bloķēšanas skrūves
- Uzlieciet uz to pavedieniem vītņu fiksatoru
- Vītņu skapītis palīdzēs noturēt skrūvi pozīcijā
- Var izmantot aptuveni 10-15 reizes un joprojām saglabā stingru fiksatoru
- Nodrošina līdzīgu funkcionalitāti VEX Nylock Nuts
Visi standarta VEX uzgriežņi un starplikas
-
Plecu skrūves materiāls: augstas stiprības nerūsējošais tērauds bez apdares
- Savietojams ar visiem standarta VEX uzgriežņiem un starplikām
- Izgatavojiet VEX metāla šarnīra punktus ar zemu slīpumu
- Izstrādāts, lai cieši ietilptu VEX kvadrātveida caurumā un ļauj pagriezties vairākiem metāla slāņiem
- 0,176" diametrs x 0,20" garš plecs
- 3/32" VEX sešstūra atslēgas piedziņa
Visi standarta VEX uzgriežņi un starplikas
-
Īkšķskrūves materiāls: plastmasa
- Savietojams ar visiem standarta VEX uzgriežņiem un starplikām
- Tāda paša izmēra (#8-32) kā standarta VEX skrūvēm, tikai tām ir 0,428" diametra rievota galva, lai tās varētu pievilkt vai atskrūvēt ar roku
- Lieliski piemērots lietojumiem, kur skrūve tiks ievietota vai izņemta vairākas reizes, piemēram, robotu piekļuves paneļiem vai akumulatora stiprinājumiem. Vai arī situācijā, kad nav vēlams izmantot rīkus, piemēram, noteiktus izglītības iestatījumus.
Pilns VEX pārdoto skrūvju saraksts
Šīs tabulas mērķis ir vizualizēt visu VEX pārdoto skrūvju sarakstu. Šīs tabulas izmantošana var palīdzēt nodrošināt neredzētas alternatīvas, ko iekļaut savā būvniecībā.
| Skrūves stils | Skrūves garums/tips | Skrūve | SKU |
|---|---|---|---|
|
#8-32 Star Drive |
1/8" | #8-32 x 1/8" Star Drive komplekta skrūve (32 iepakojumi) | 276-6098 |
| 1/4" | #8-32 x 1/4" Star Drive Screw (100 iepakojumi) #8-32 x 1/4" Bloķēšanas Star Drive Skrūve (100 iepakojumi) |
276-4990 276-5006 |
|
| 3/8" | #8-32 x 3/8" Star Drive Skrūve (100 iepakojumi) | 276-4991 | |
| 1/2" | #8-32 x 1/2" zvaigznītes piedziņas skrūve (100 iepakojumi) #8-32 x 1/2" bloķējošā zvaigznes piedziņas skrūve (100 iepakojumi) |
276-4992 276-5007 |
|
|
5/8" |
#8-32 x 5/8" Star Drive Skrūve (100 iepakojumi) | 276-4993 | |
|
3/4 collas |
#8-32 x 3/4" Star Drive Skrūve (100 iepakojumi) |
276-4994 |
|
|
7/8" |
#8-32 x 7/8" Star Drive Skrūve (100 iepakojumi) |
276-4995 |
|
|
1" |
#8-32 x 1000 collu Star Drive Screw (100 pack) |
276-4996 |
|
|
1,25 collas |
#8-32 x 1,250 collu Star Drive Screw (50 paka) |
276-4997 |
|
|
1,5 collas |
#8-32 x 1500 collu Star Drive Screw (50 paka) |
276-4998 |
|
|
1,75 collas |
#8-32 x 1,750 collu Star Drive Screw (50 paka) |
276-4999 |
|
|
2" |
#8-32 x 2000 collu Star Drive Screw (25 pack) |
276-5004 |
|
|
2,25 collas |
#8-32 x 2,250 collu Star Drive Screw (25 pack) |
276-8015 |
|
| 2,5 collas | #8-32 x 2500 collu Star Drive Screw (25 pack) | 276-8016 |
|
Skrūves stils |
Skrūves garums / tips |
Skrūve |
SKU |
|---|---|---|---|
| #8-32 Hex Drive | 1/4" |
#8-32 x 1/4" skrūve (100 gab. iepakojumā)
|
275-1002 275-1260 |
| 3/8" |
#8-32 x 3/8" skrūve (100 gab. iepakojumā) |
275-1003 | |
| 1/2" |
#8-32 x 1/2" skrūve (100 gab. iepakojumā) #8-32 x 1/2" fiksācijas skrūve (100 gab. iepakojumā) |
275-1004 275-1261 |
|
|
5/8" |
#8-32 x 5/8" skrūve (100 gab. iepakojumā) |
275-1005 |
|
|
3/4 collas |
#8-32 x 3/4" skrūve (100 gab. iepakojumā) |
275-1006 |
|
|
7/8" |
#8-32 x 7/8" skrūve (100 gab. iepakojumā) |
275-1007 |
|
|
1" |
#8-32 x 1,000" skrūve (100 gab. iepakojumā) |
275-1008 |
|
|
1,25 collas |
#8-32 x 1,250 collu skrūve (50 gab. iepakojumā) |
275-1009 |
|
|
1,5 collas |
#8-32 x 1,500" skrūve (50 gab. iepakojumā) |
275-1010 |
|
|
1,75 collas |
#8-32 x 1,750" skrūve (50 gab. iepakojumā) |
275-1011 |
|
| 2" | #8-32 x 2000 collu skrūve (25 iepakojumā) | 275-1012 | |
|
Speciālā skrūve
|
Skrūve ar īkšķi |
1/2" spārnskrūve (50 gab. iepakojumā) |
275-1485 |
|
Plecu skrūve |
Nr. 8-32 plecu skrūves (25 iepakojumi) | 276-1408 | |
|
#6-32 Hex Drive
|
1/4 collas |
#6–32 x 1/4 collas skrūve (50 paka) | 275-0659 |
|
1/2 collas |
#6-32 x 1/2" skrūve (50 gab. iepakojumā) #6-32 x 1/2" fiksācijas skrūve (100 gab. iepakojumā) |
275-1169 276-1958 |
