Manu bloku izmantošana VEXcode 123 – VEX bibliotēka

Mani bloki ir viena no VEXcode 123 bloku kategorijām. Dažas citas kategorijas ir izskats, skaņa, sensors un mainīgie. Mani bloki tiek izmantoti, lai izveidotu bloku secību, ko projekta laikā var izmantot vairākas reizes.

Kā izveidot bloku

VEXcode 123 rīkjosla ar parādītu sadaļu Mani bloki un iezīmētu pogu Izveidot bloku.

Kategorijā Mani bloki atlasiet “Izveidot bloku”.

VEXcode 123 Izvēlne Make a Block ir atvērta, un bloka nosaukums ir mainīts uz Iebraukt un ir iezīmēts. Apakšējā labajā stūrī ir iezīmēta zilā poga Labi.

Pārdēvējiet bloku, ierakstot laukā Bloka nosaukums, pēc tam atlasiet Labi.

Kā pielāgot bloku

Pievienojiet ievadi (numuru)

Ir atvērta izvēlne VEXcode 123 Make a Block, un bloka nosaukums ir iestatīts uz Iebraukt. Ciparu ievades lauks ir pievienots blokam un tagad ir iezīmēts.

Ekrānā "Bloķēt" atlasiet opciju "Pievienot ievadi (numuru)". Pārdēvējiet ievadi, ierakstot laukā "numurs", pēc tam atlasiet "OK".

Pievienot ievadi (būla)

Ir atvērta izvēlne VEXcode 123 Make a Block, un bloka nosaukums ir iestatīts uz Iebraukt. Būla ievades lauks ir pievienots blokam un tagad ir iezīmēts.

Ekrānā "Izveidot bloku" atlasiet opciju Būla. Pārdēvējiet ievadi, ievadot Būla laukā, pēc tam atlasiet Labi.

Pievienojiet etiķeti

Ir atvērta izvēlne VEXcode 123 Make a Block, un bloka nosaukums ir iestatīts uz Iebraukt. Blokam ir pievienots etiķetes lauks un tagad tas ir iezīmēts.

Ekrānā "Izveidot bloku" atlasiet opciju "Pievienot etiķeti". Pārdēvējiet etiķeti, ievadot laukā Iezīmes teksts, pēc tam atlasiet Labi.

Apvienojiet ievades un etiķetes

Ir atvērta izvēlne VEXcode 123 Make a Block, un ir izveidots pielāgots bloks. Bloks vispirms nolasa Drive in, pēc tam tam ir skaitļa ievades lauks, un pēc tam beidzas ar etiķetes nolasīšanas soļa kvadrātu. Pielāgotajā blokā tiek rakstīts Drive X soļu kvadrātā. Apakšējā labajā stūrī ir iezīmēta zilā poga Labi.

Apvienojiet ievades un etiķetes, lai izveidotu bloku secību, pēc tam atlasiet “OK”.

Kā izdzēst ievades / etiķetes

Ir atvērta izvēlne VEXcode 123 Make a Block, un bloka nosaukums ir iestatīts uz Iebraukt. Blokam ir pievienots numura ievades lauks, un virs tā ir iezīmēta ikona Notīrīt.

Lai dzēstu ievadi vai iezīmi, atlasiet ikonu “Notīrīt” tās ievades vai iezīmes augšpusē, kuru vēlaties noņemt.

Kā lietot definēšanas bloku

VEXcode 123 My Blocks Definition bloks ir iezīmēts. Tas skan “Dzīt skaitļa soļa kvadrātā”, un skaitlis ir parametrs, ko var izmantot bloka definīcijā.

Parametru tagad var izmantot no {Define} bloka, kad tas ir izveidots.

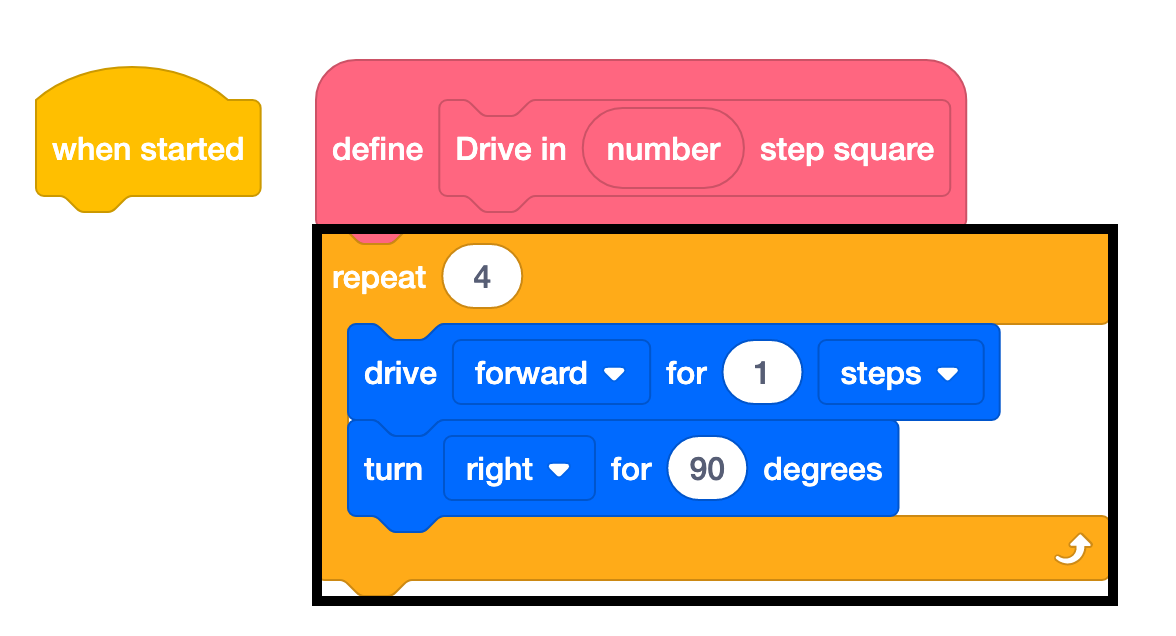

Disks VEXcode 123 My Blocks Definition blokā ar definīciju tagad ir pievienota tam. Kaudzītei ir Atkārtošanas bloks, kas iestatīts uz 4, un 1 soļa bloks Braukšana ar bloku Pagrieziens par 90 grādiem abiem atkārtošanas blokā.

Pievienojiet papildu blokus {Define} blokam.

Disks VEXcode 123 My Blocks Definition blokā ar skaitļa parametru, kas tagad tiek izmantots definīcijā. Kaudzītei ir Atkārtošanas bloks, kas iestatīts uz 4, un Drive for block ar bloku Pagrieziens par 90 grādiem atkārtošanas blokā. Skaitļa parametrs ir ievietots blokā Drive for, tāpēc tagad tas nolasa Drive uz priekšu skaitļu soļiem.

Izmantojiet parametrus no {Define} bloka.

VEXcode 123 My Blocks komandu bloks ir pievienots zem bloka Kad sākts. Šis komandu bloks izsauks komandu Drive in number step square. Skaitļa parametrs ir iestatīts uz 1.

Izmantojiet [My Block], kas pievienots {When Started} blokam.

Kā lietot Manus blokus

Braukšanas kvadrātu piemērs

VEXcode 123 When Started bloks, kuram zem tā ir trīs bloki. Vispirms ir komandu bloks Braukt ar 1 pakāpju kvadrātu, pēc tam pagriezieties pa labi par 45 grādiem un pēc tam komandu bloks Braukt 2 pakāpju kvadrātā.

Šajā piemērā 123 robots izmantos My Blocks, lai:

Brauciet uz priekšu 1 soļa kvadrātā.
Pagriezieties pa labi par 45 grādiem.
Brauciet uz priekšu 2 pakāpju kvadrātā.

{Define} cepures bloks izjauc procedūru. Nākamajā piemērā šis {Define} cepures bloks sadala blokus, kas izmantoti, lai noteiktu skaitu reižu iebrauktu laukumā. Velciet argumentus no {Define} bloka, lai tos izmantotu blokos.

Kad {Define} bloks ir iestatīts, jaunizveidoto bloku tagad var vilkt un pievienot blokam {When Started} , lai iestatītu parametrus.

Iepriekšējie VEXcode 123 bloki tiek sakrauti, izmantojot komandu bloku Drive in number step square, kas parādīts blakus komandu bloka definīcijai.

Kad parametri ir mainīti, projekts ir gatavs sākšanai.
