Ierīču ekrāns V5 Brain var būt noderīgs rīks, lai skatītu datus un vērtības par smadzenēm un ierīcēm, kas savienotas ar smadzenēm.

Darbības, lai skatītu ierīces informāciju V5 Brain ierīcē

Smadzenes ieslēdzās, ekrānā redzama sākuma izvēlne.

Ieslēdziet V5 Robot Brain, nospiežot un turot smadzeņu pogu Sākums.

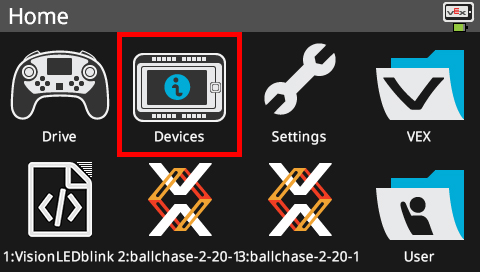

Sākuma izvēlnē tiek parādīts ekrāns Brain, un tajā ir iezīmēta opcija Ierīces.

Pieskarieties ikonai Ierīces.

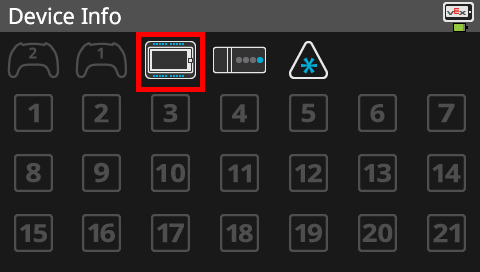

Smadzeņu ekrāns ir redzams ierīces informācijas izvēlnē, kurā ir visu smadzeņu viedportu un pievienoto ierīču saraksts. Ierīces informācijas izvēlnē ir iezīmēta smadzeņu ikona, lai norādītu, ka vienumus var atlasīt, lai atvērtu to informācijas izvēlnes.

Tiek atvērta ierīces informācijas lapa. Visi vienumi, kas savienoti ar viedportiem smadzenēs, tiks parādīti portos 1–21. 3 vadu ierīces tiks parādītas zem trīsstūra ikonas.

Lai atvērtu ierīces informāciju par objektu, pieskarieties ikonai. Šajā piemērā pieskarieties ikonai Brain.

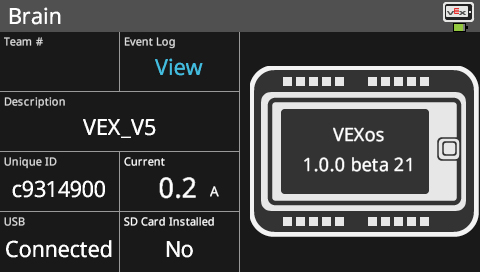

Smadzeņu ekrāns tiek parādīts smadzeņu informācijas izvēlnē, kurā ir sniegta informācija par smadzenēm. Informācijas kategorijas ir šādas: Komandas numurs, Notikumu žurnāls, Apraksts, Unikāls ID, Pašreizējā, USB, Instalētā SD karte un VEXos.

Tas parādīs smadzeņu vērtības, tostarp nosaukumu, VEXos versiju un citu informāciju.

Citas informācijas skatīšana, izmantojot ierīču ekrānu

Ierīču ekrānu var izmantot arī, lai skatītu vērtības un datus no citām ierīcēm, kas savienotas ar V5 Brain, piemēram, motoriem un sensoriem. Skatiet šos rakstus, lai uzzinātu vairāk par ierīču ekrāna izmantošanu dažādās ietilpībās:
