Sraigtų nomenklatūra
Sraigtai naudoja numeravimo sistemą, kad atskirtų sriegio skersmenį, sriegius colyje, taip pat sriegio ilgį. Yra dvi pagrindinės varžtų numeravimo sistemos – standartinė ir metrinė.
Standartiniai VEX varžtai
VEX varžtai naudoja standartinę sistemą, o pirmasis ant VEX varžto nurodytas skaičius yra sriegio skersmuo. Kitas yra siūlų colyje vertė, o po to nurodomas atitinkamas sriegio ilgis. Pavyzdžiui, #8–32 x ¼ colio varžto sriegio skersmuo yra 0,164 colio (#8), sriegiai colyje yra 32, o sriegio ilgis – 0,25 colio.
|
colio atitikmuo sunumeruotiems varžtams |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073 colio |
0,086 colio |
0,099" |
0,112 colio |
0,125 colio |
0,138 colio |
0,164 colio |
0,190 colių |
0,216" |
Kaip tikriausiai žinote, varžtus galima prisukti naudojant daugybę įrankių. Tai svyruoja nuo standartinės įrankių sistemos, kurioje naudojami Phillips ir Flatheads, iki metrinio šešiakampių raktų naudojimo. VEX gaminiuose dažnai naudojami Torx įrankiai arba Star Drive Screws. VEX dažniausiai naudoja „Star Drive“ varžtus, nes jie nesitraukia taip lengvai, kaip kai kurie metriniai ar standartiniai varžtai.
| Standartinis | Metrika | Star Drive |
|---|---|---|
Kaip pritvirtinti varžtus ir veržles
Varžtus prie veržlių galima pritvirtinti naudojant aukščiau paminėtus suderinamus įrankius. Norėdami tai pademonstruoti, žiūrėkite žemiau esantį vaizdo įrašą. Pagrindinis vaizdo įrašo ištrauka, taikoma VEX statybai ir realiame gyvenime, yra posakis „priveržti arba atleisti varžtus“. Daugiau informacijos apie rinkinio įrankius rasite VEX bibliotekos straipsnyje, skirtame V5 rinkinio įrankiams, šiame VEX bibliotekos straipsnyje skirtame EXP rinkinio įrankiams, arba šiame VEX bibliotekos straipsnyje, skirtame „Workcell“ įrankiams.
Varžtų stiliai
VEX gaminiuose naudojami du skirtingi varžtų stiliai. Pirmasis, dažnai mažiau naudojamas, bet vis tiek toks pat svarbus, yra nustatymo varžtas.
Nustatymo varžtas skiriasi nuo įprasto varžto, nes jis neturi „galvutės“. Reguliavimo varžtas yra vieno dydžio su dviem skirtingomis galvutėmis, #8-32 x 0,125" Star Drive. Šie tvirtinimo sraigtai dažnai būna veleno apykaklėse, veleno užveržimo antkakliuose ir gali būti įsukami į atramas.
Antrasis varžtų tipas yra plačiau pripažintas šešiabriaunis ir Star Drive Screw (jie turi galvutę, palyginti su nustatymo varžtu, kurio nėra).
Varžtai yra įvairių ilgių, įskaitant:
- #6-32 x ¼" ir #6-32 x ½"
- #8-32 x ¼" iki #8-32 x 2".
- #6-32 x ½", #8-32 x ¼" ir #8-32 x ½"
Užrakinimo varžtai. Fiksavimo varžtai turi nailoninę sriegio dalį, kuri neleidžia jiems atsilaisvinti.
Šioje lentelėje parodyta pavadinimų sistema, naudojama su Star Drive stiliaus varžtais. Šioje lentelėje parodytas didžiausias kiekvieno varžto dydžio leidžiamas sukimo momentas.
|
Žvaigždės dydis |
taškas į tašką (S) (mm) |
Varžtas (D) |
MAX sukimo momentas (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3.5 | 3.7 |
| T15 | 3.3 | M3,5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4.5 & M5 | 15.9 |
| T27 | 5 | M4.5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
Varžtai yra dviejų tipų galvutės: Hex Drive ir Star Drive

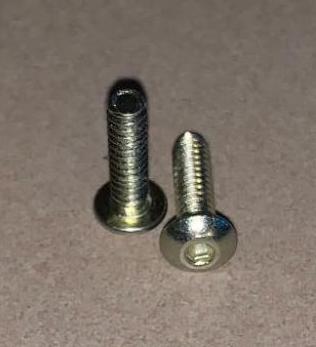

- #6-32 arba #8-32 šešiabriaunis pavaros varžtas, kuris priveržiamas atitinkamai 5/64" ir 3/32" šešiabriauniu raktu
- #8-32 Star Drive Screw, kuris priveržiamas naudojant T15 Star Drive Key arba T15 Star Drive atsuktuvą.
| #6-32 šešiakampis pavaros varžtas | #8-32 šešiabriaunis varžtas | #8-32 Žvaigždžių pavaros varžtas |
| 5/64 colių šešiakampis raktas | 3/32 colio šešiakampis raktas | T15 Star disko raktas |
|
|
|
Informacija apie medžiagą ir programos
Prieš pradedant naudoti varžtą, svarbu išmokti pasirinkti varžto ilgį. Peržiūrėkite šį vaizdo įrašą, kad sužinotumėte daugiau, kaip pasirinkti tinkamiausio ilgio varžtą savo konstrukcijai.
V5 išmanieji varikliai ir visos standartinės VEX veržlės ir atitvarai
-
#8-32 Žvaigždžių pavaros varžtų medžiaga: legiruotasis plienas
- SAE 8 klasės varžtai
- 150 000 PSI tempiamasis stipris
- Sukurta atlaikyti didelį sukimo momentą, todėl statybininkai gali iš tikrųjų „užrakinti“ savo mechanizmus
- Suderinamas su V5 Smart Motors ir visomis standartinėmis VEX veržlėmis ir atramomis
V5 išmanieji varikliai ir visos standartinės VEX veržlės ir atitvarai
-
#8-32 Šešiakampio pavaros varžto medžiaga: didelio stiprumo nerūdijantis plienas be apdailos
- Suderinamas su V5 Smart Motors ir visomis standartinėmis VEX veržlėmis ir atramomis
-
#8-32 Užrakinimo varžtai
- Ant jų siūlų uždėkite siūlų užraktą
- Sriegių laikiklis padės išlaikyti varžtą
- Galima naudoti maždaug 10-15 kartų ir vis tiek išlaikyti tvirtą užraktą
- Teikti panašias funkcijas kaip VEX Nylock Nuts
Naudokite tik VEX Cortex varikliams ir servosistemoms
-
#6-32 Varžtaimedžiaga: didelio stiprumo nerūdijantis plienas be apdailos
- Suderinamas su 393 varikliais ir servomis
- #6-32 Užrakinimo varžtai
- Ant jų siūlų uždėkite siūlų užraktą
- Sriegių laikiklis padės išlaikyti varžtą
- Galima naudoti maždaug 10-15 kartų ir vis tiek išlaikyti tvirtą užraktą
- Teikti panašias funkcijas kaip VEX Nylock Nuts
Visos standartinės VEX veržlės ir tarpikliai
-
Pečių varžtų medžiaga: didelio stiprumo nerūdijantis plienas be apdailos
- Suderinamas su visomis standartinėmis VEX veržlėmis ir atramomis
- Padarykite mažo nuolydžio šerdesus iš VEX metalo
- Sukurta taip, kad tvirtai tilptų į VEX kvadratinę skylę ir leidžia pasisukti keli metalo sluoksniai
- 0,176" skersmuo x 0,20" ilgio petys
- 3/32" VEX šešiakampio rakto pavara
Visos standartinės VEX veržlės ir tarpikliai
-
Sraigtasmedžiaga: plastikas
- Suderinamas su visomis standartinėmis VEX veržlėmis ir atramomis
- Tokio pat dydžio (#8-32) kaip ir standartiniai VEX varžtai, tik jie turi 0,428 colio skersmens raižytą galvutę, todėl juos galima priveržti arba atsukti rankomis
- Puikiai tinka tais atvejais, kai varžtas bus įkištas arba išimamas kelis kartus, pvz., roboto prieigos plokštėms arba akumuliatoriaus laikikliams. Arba situacijoje, kai nenorima naudoti įrankių, pvz., tam tikrose švietimo įstaigose.
Visas VEX parduodamų varžtų sąrašas
Šios lentelės tikslas – vizualizuoti visą VEX parduodamų varžtų sąrašą. Šios lentelės naudojimas gali padėti pasiūlyti nematytų alternatyvų, kurias galite įtraukti į savo konstrukciją.
|
Sraigtinis stilius |
Varžto ilgis / tipas |
Varžtas |
SKU |
|---|---|---|---|
|
#8-32 Star Drive |
1/8" |
#8-32 x 1/8" Star Drive komplekto varžtas (32 pakuotės) |
276-6098 |
|
1/4" |
#8–32 x 1/4 colio žvaigždės pavaros varžtas (100 pak.) |
276-4990 276-5006 |
|
|
3/8" |
#8-32 x 3/8" Star Drive Screw (100 pak.) |
276-4991 |
|
|
1/2" |
#8-32 x 1/2 colio žvaigždės pavaros varžtas (100 pak.) |
276-4992 |
|
| 5/8" |
#8-32 x 5/8" Star Drive Screw (100 pak.) |
276-4993 |
|
| 3/4" |
#8-32 x 3/4" Star Drive Screw (100 pak.) | 276-4994 |
|
| 7/8" |
#8-32 x 7/8" Star Drive Screw (100 pak.) | 276-4995 |
|
| 1" |
#8-32 x 1 000" Star Drive Screw (100 pak.) | 276-4996 |
|
| 1,25" |
#8-32 x 1,250" Star Drive Screw (50 pak.) | 276-4997 |
|
| 1,5 colio |
#8-32 x 1500" Star Drive Screw (50 pak.) | 276-4998 |
|
| 1,75 colio |
#8-32 x 1,750" Star Drive Screw (50 pak.) | 276-4999 |
|
| 2" |
#8–32 x 2 000 colių „Star Drive“ varžtas (25 pakuotės) | 276-5004 |
|
| 2,25" |
#8-32 x 2,250" Star Drive Screw (25 pakuotės) | 276-8015 |
|
| 2,5 colio | #8–32 x 2 500 colių „Star Drive“ varžtas (25 pakuotės) | 276-8016 |
|
Sraigtinis stilius |
Varžto ilgis / tipas |
Varžtas |
SKU |
|---|---|---|---|
|
#8-32 šešiakampė pavara |
1/4" |
#8-32 x 1/4" varžtas (100 pak.)
|
275-1002 275-1260 |
|
3/8" |
#8-32 x 3/8" varžtas (100 pak.) |
275-1003 | |
|
1/2" |
#8-32 x 1/2" varžtas (100 pak.) |
275-1004 275-1261 |
|
| 5/8" |
#8-32 x 5/8" varžtas (100 pak.) |
275-1005 |
|
| 3/4" |
#8-32 x 3/4" varžtas (100 pak.) |
275-1006 |
|
| 7/8" |
#8-32 x 7/8" varžtas (100 pak.) |
275-1007 |
|
| 1" |
#8-32 x 1 000 colių varžtas (100 pak.) |
275-1008 |
|
| 1,25" |
#8-32 x 1,250 colių varžtas (50 pak.) |
275-1009 |
|
| 1,5 colio |
#8–32 x 1 500 colių varžtas (50 pak.) |
275-1010 |
|
| 1,75 colio |
#8-32 x 1,750 colių varžtas (50 pak.) |
275-1011 |
|
| 2" | #8-32 x 2 000 colių varžtas (25 pakuotės) | 275-1012 | |
|
Specialus varžtas |
Sraigtas nykščiu |
1/2 colio varžtas (50 pak.) |
275-1485 |
| Pečių varžtas |
#8-32 pečių varžtai (25 pakuotės) | 276-1408 | |
|
#6-32 šešiakampė pavara |
1/4" |
#6-32 x 1/4 colio varžtas (50 pak.) | 275-0659 |
| 1/2" |
#6-32 x 1/2" varžtas (50 pak.) #6-32 x 1/2" fiksavimo varžtas (100 pak.) |
275-1169 276-1958 |
