Valdiklio (2-os kartos) susiejimas su „Brain“ (2-os kartos) – IQ – VEX biblioteka

Naudojate VEX IQ (1 kartos)? Žr. šį straipsnį.

Atlikite toliau nurodytus veiksmus, kad susietumėte VEX IQ (2 kartos) valdiklį su (2 kartos) smegenimis.

pastaba: iš pradžių suporavus smegenis ir valdiklį, jie išliks susieti net po to, kai abu bus išjungti ir vėl įjungti.

Pasiruošimas belaidžiam susiejimui

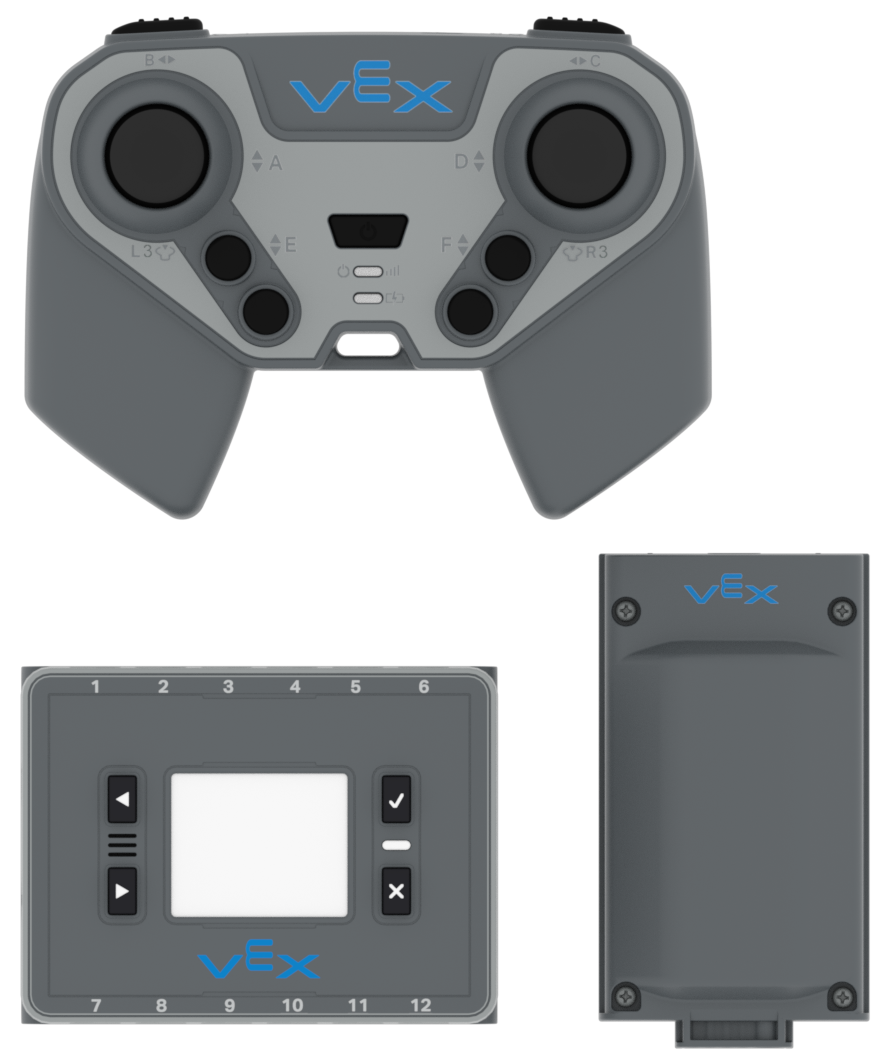

Valdiklis, smegenys ir baterija sudėti kartu.

Surinkite šiuos elementus

Įkraunamas VEX IQ (2 kartos) valdiklis
- Daugiau informacijos apie tai, kaip įkrauti (2 kartos) valdiklį, rasite šiame straipsnyje.
VEX IQ (2 kartos) Smegenys
Įkrauta VEX IQ (2 kartos) baterija
- Daugiau informacijos apie tai, kaip įkrauti (2 kartos) akumuliatorių, rasite šiame straipsnyje.

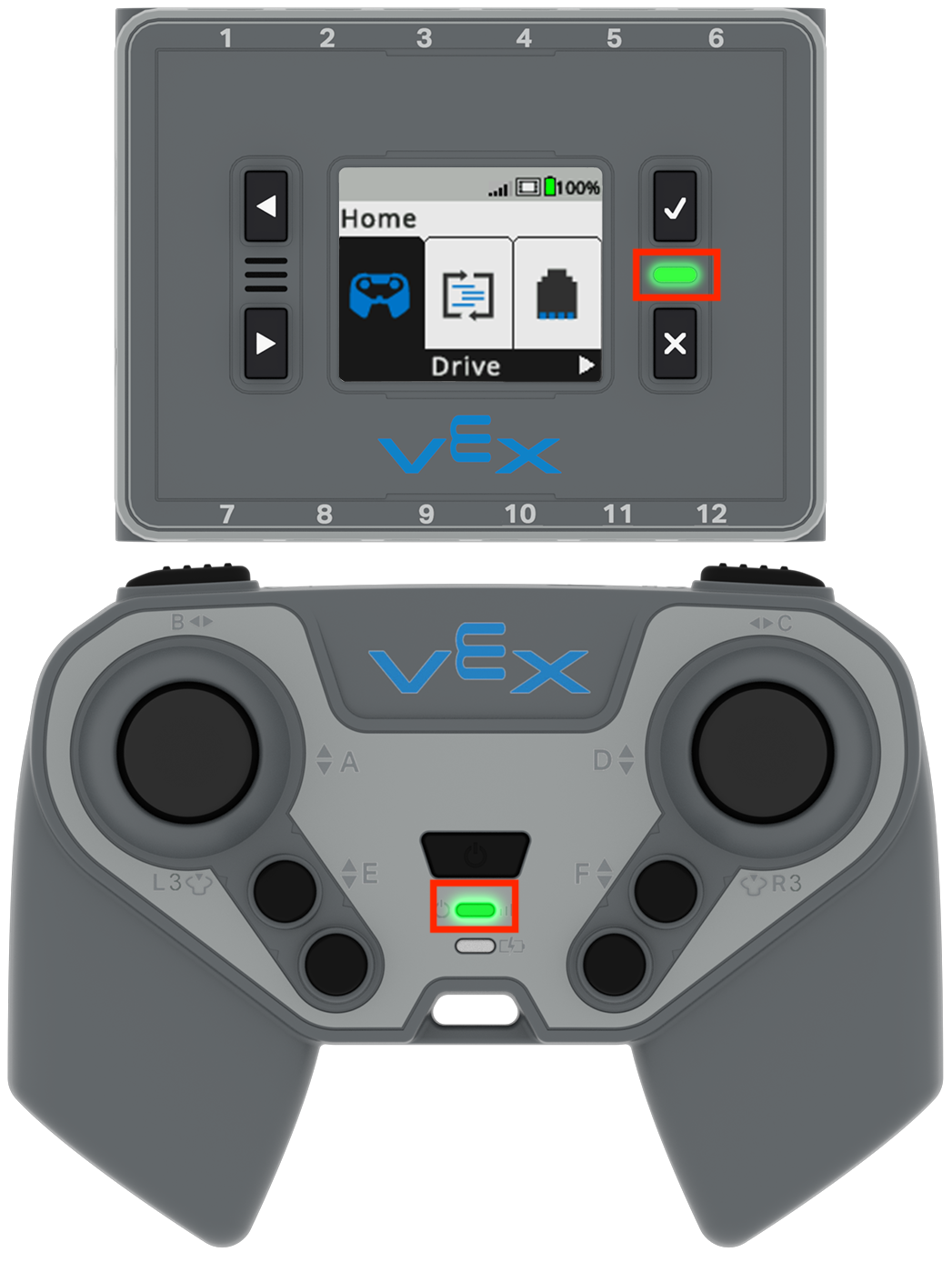

Šalia valdiklio rodomos smegenys, abiejose paryškintos žalios maitinimo LED lemputės, rodančios, kad jos įjungtos.

Įjunkite smegenis ir valdiklį

Įdėkite bateriją ir pasirinkite mygtuką Tikrinti, kad įjungtumėte smegenis.

Paspauskite maitinimo mygtuką, kad įjungtumėte valdiklį.

Smegenų šviesos diodas ir valdiklio maitinimo / nuorodos šviesos diodas turėtų būti žalias, kad parodytų, kad jie įjungti.

Belaidžiu būdu suporuokite valdiklį ir smegenis

Peržiūrėkite šią animaciją ir atlikite toliau nurodytus veiksmus, kad belaidžiu būdu susietumėte valdiklį ir smegenis.

Kai prijungtas belaidžiu ryšiu, Brain's LED ir valdiklio maitinimo / nuorodos šviesos diodas turėtų mirksėti žaliai, kad parodytų, kad jie yra prijungti.

Prisijungimo žingsniai

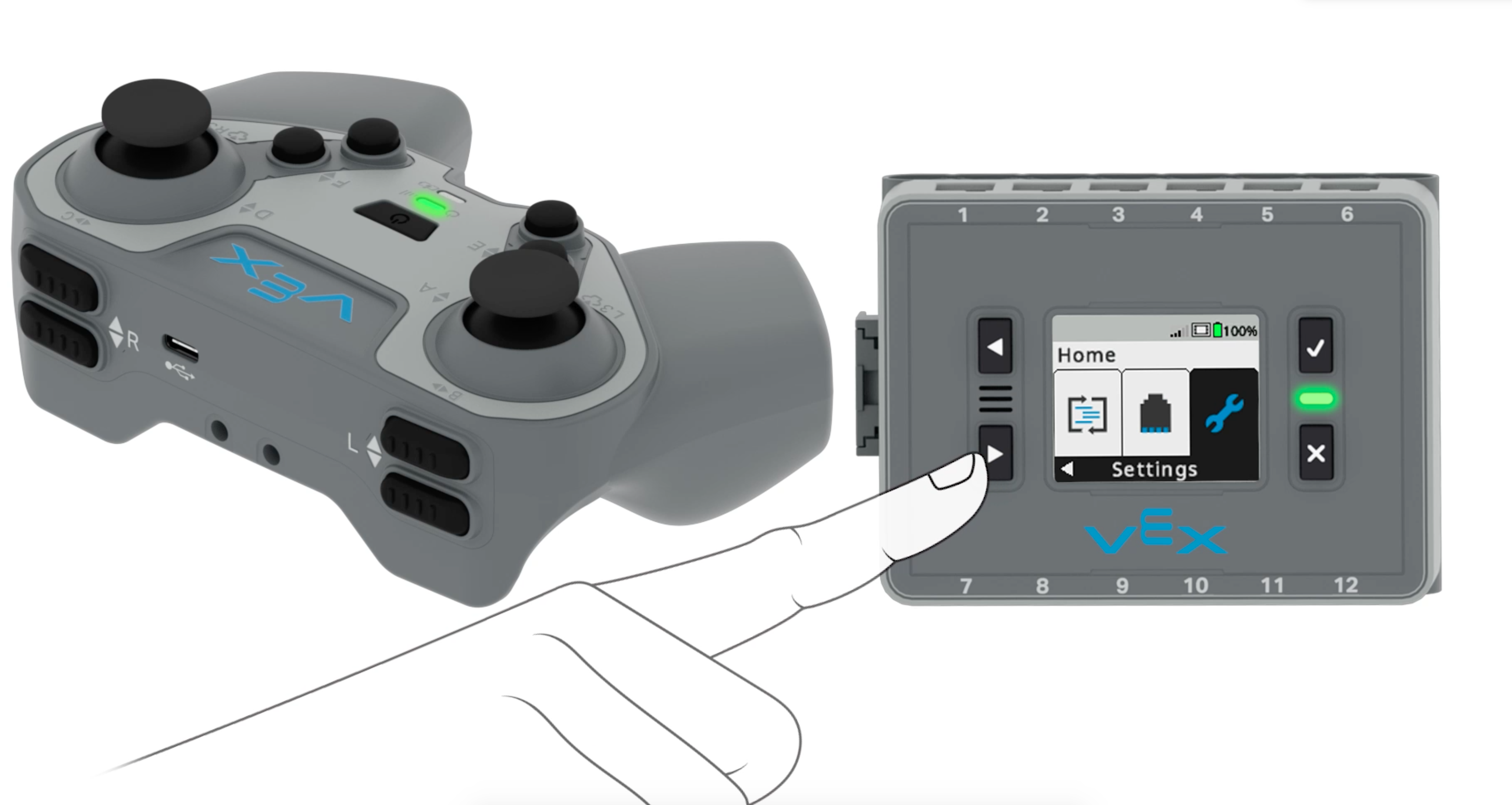

Smegenų ekranas rodomas Pradžios meniu su pasirinkta parinktimi Nustatymai. Nustatymai yra ketvirtoji pagrindinio meniu parinktis. Paspaudus rodyklės dešinėn mygtuką rodoma ranka.

1 veiksmas: Rodyklių mygtukais slinkite į Nustatymai.

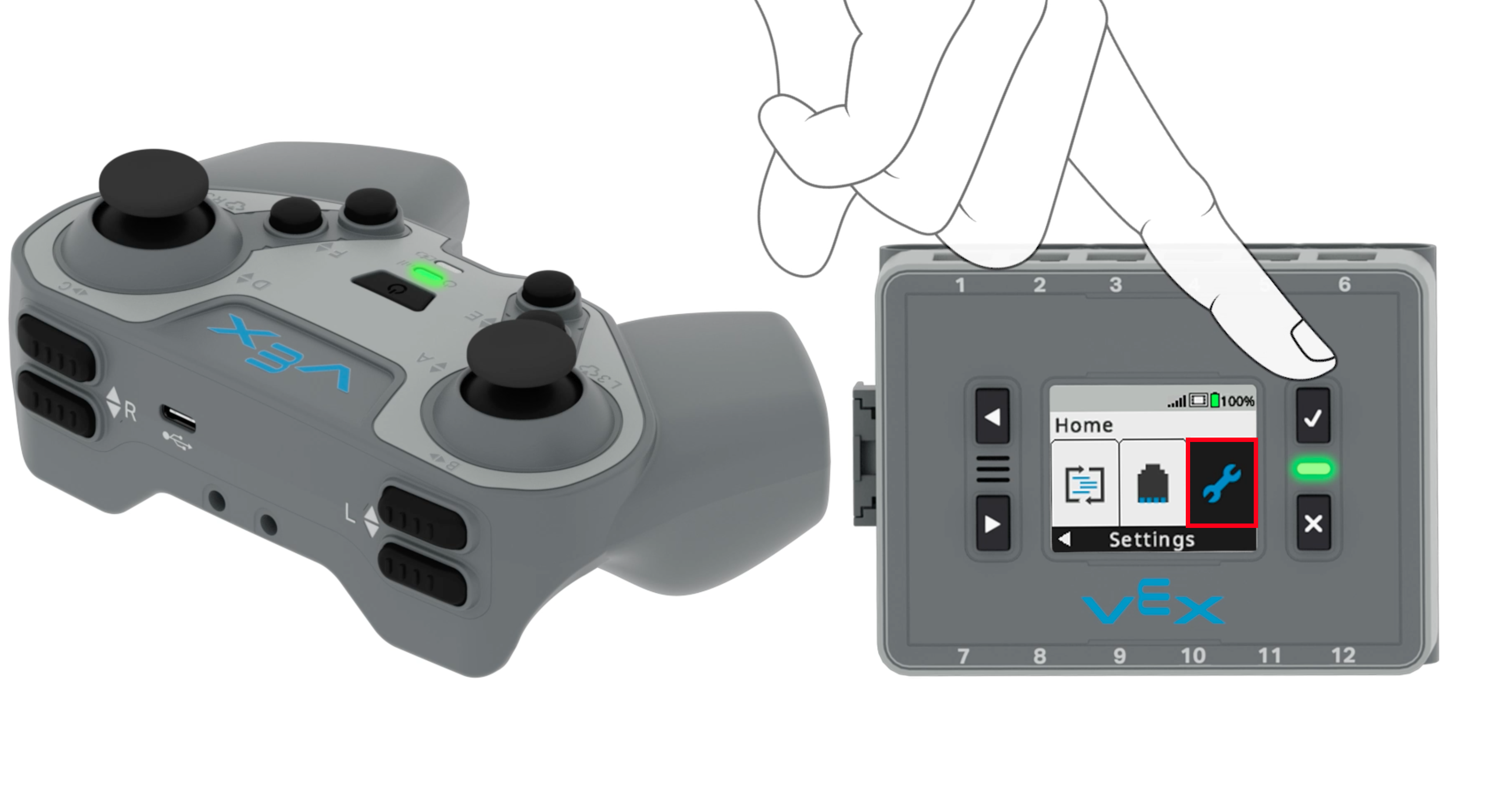

Smegenų ekranas rodomas Pradžios meniu su pasirinkta parinktimi Nustatymai. Rodoma ranka paspaudus mygtuką Tikrinti.

2 veiksmas: Paspauskite tikrinimo mygtuką, kad pasirinktumėte Nustatymai.

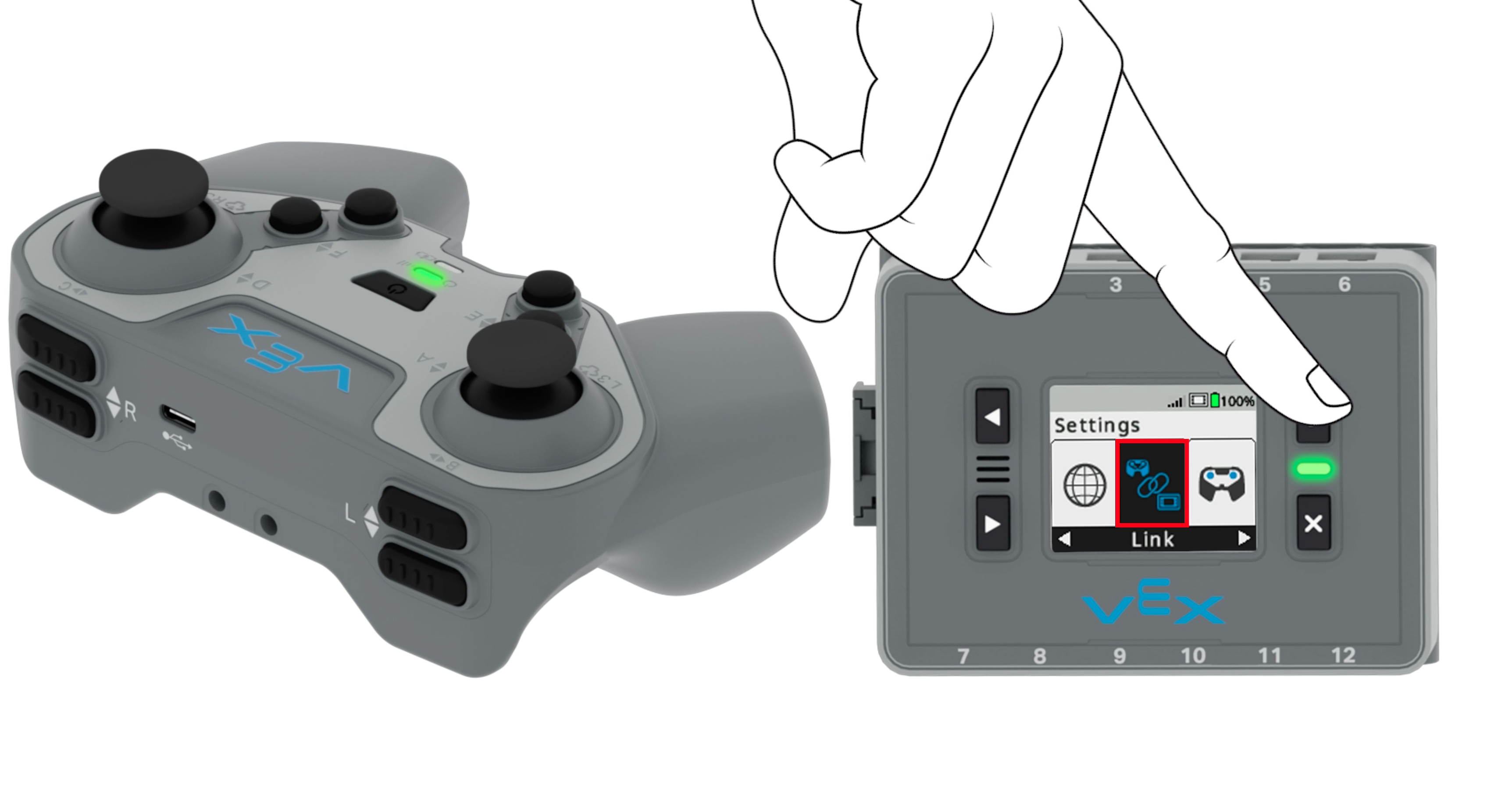

Smegenų ekranas rodomas meniu „Nustatymai“ su pasirinkta nuoroda. Nuoroda yra antra parinktis meniu Nustatymai. Rodoma ranka paspaudus mygtuką Tikrinti.

3 veiksmas: Tada slinkite iki Link ir paspauskite mygtuką Tikrinti, kad pasirinktumėte.

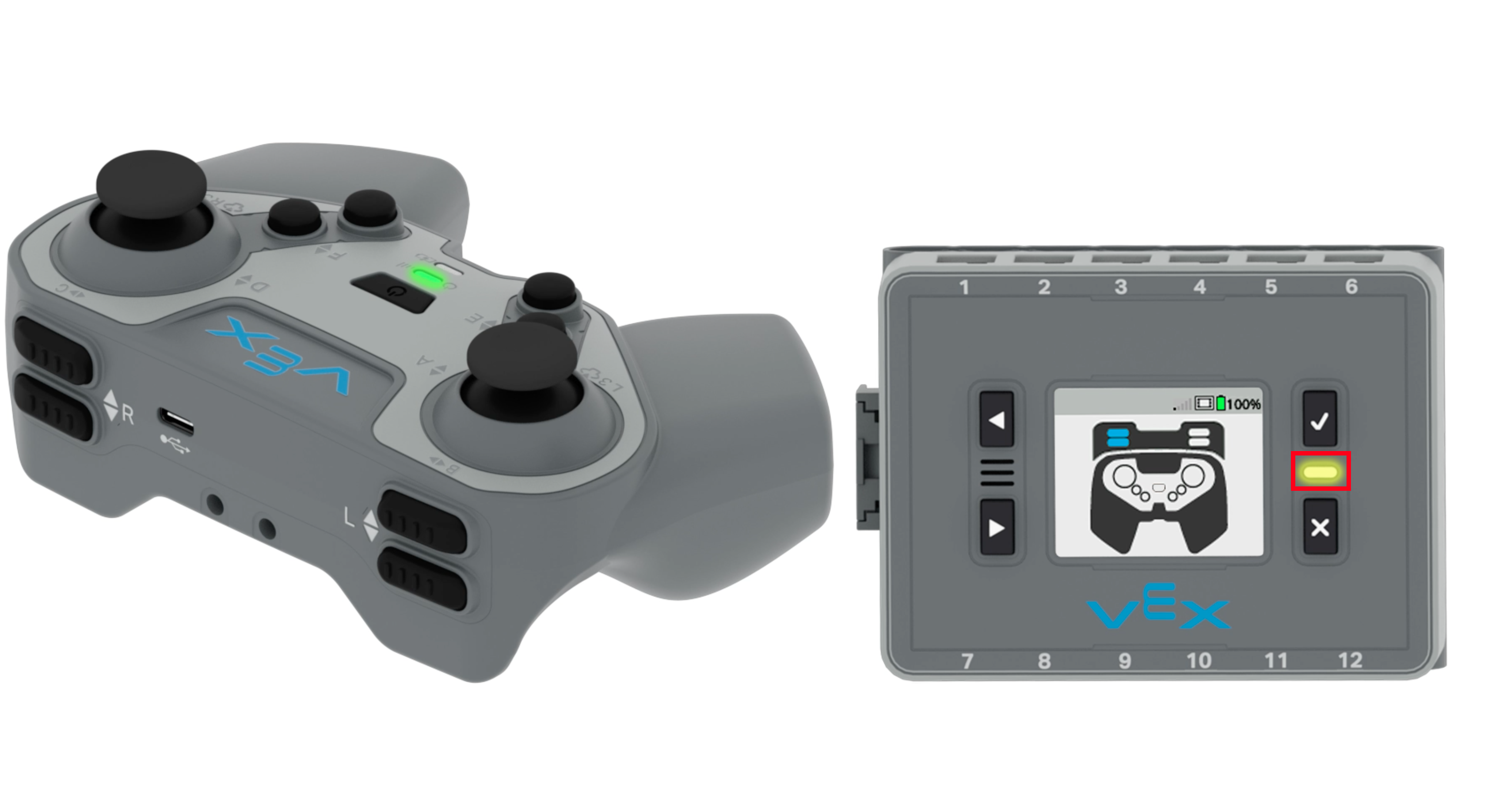

Smegenų ekranas rodomas pasirinkus nuorodą. Diagramoje pavaizduotas valdiklis su paryškintais mygtukais L aukštyn ir L žemyn. Smegenų indikatoriaus lemputė šviečia geltonai ir yra paryškinta.

4 veiksmas: Pasirinkus nuorodą, atsidarys susiejimo ekranas. Jungiantis smegenų šviesos diodas taps geltonas.

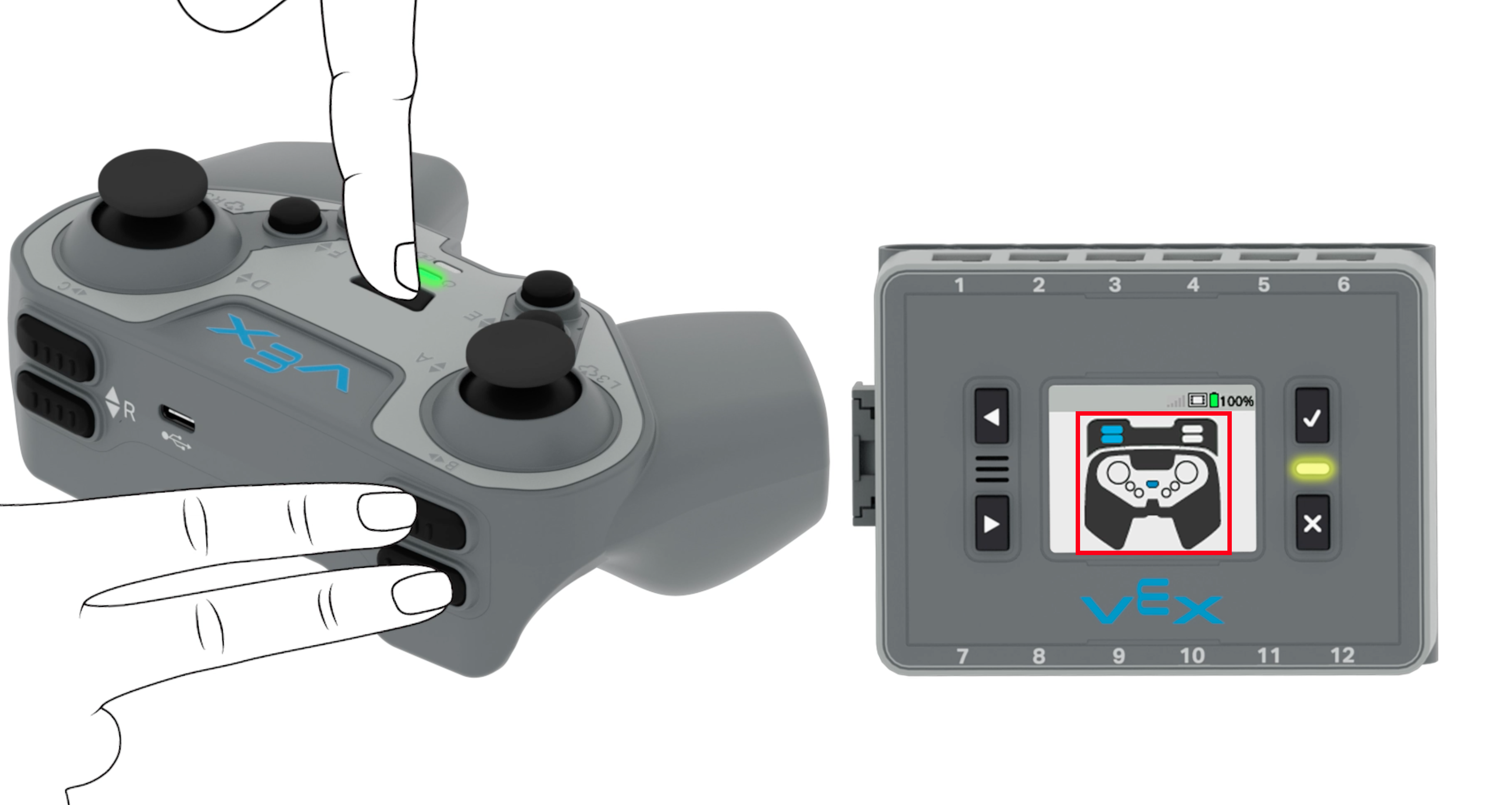

Smegenų ekranas rodomas pasirinkus nuorodą. Diagramoje pavaizduotas valdiklis su paryškintais L aukštyn, L žemyn ir maitinimo mygtukais. Rodomos dvi rankos, spaudžiančios paryškintus valdiklio, esančio šalia smegenų, mygtukus.

5 veiksmas: Paspauskite valdiklio maitinimo mygtuką 2 kartus, laikydami nuspaudę mygtukus L-Up ir L-Down, kaip parodyta smegenų ekrane.

Pastaba: Atkreipkite dėmesį į laiką, kai „Brain“ ekrane mirksi maitinimo mygtukas. Pabandykite paspausti valdiklio maitinimo mygtuką tuo pačiu laiku. Tai gali užtrukti daugiau nei vieną bandymą.

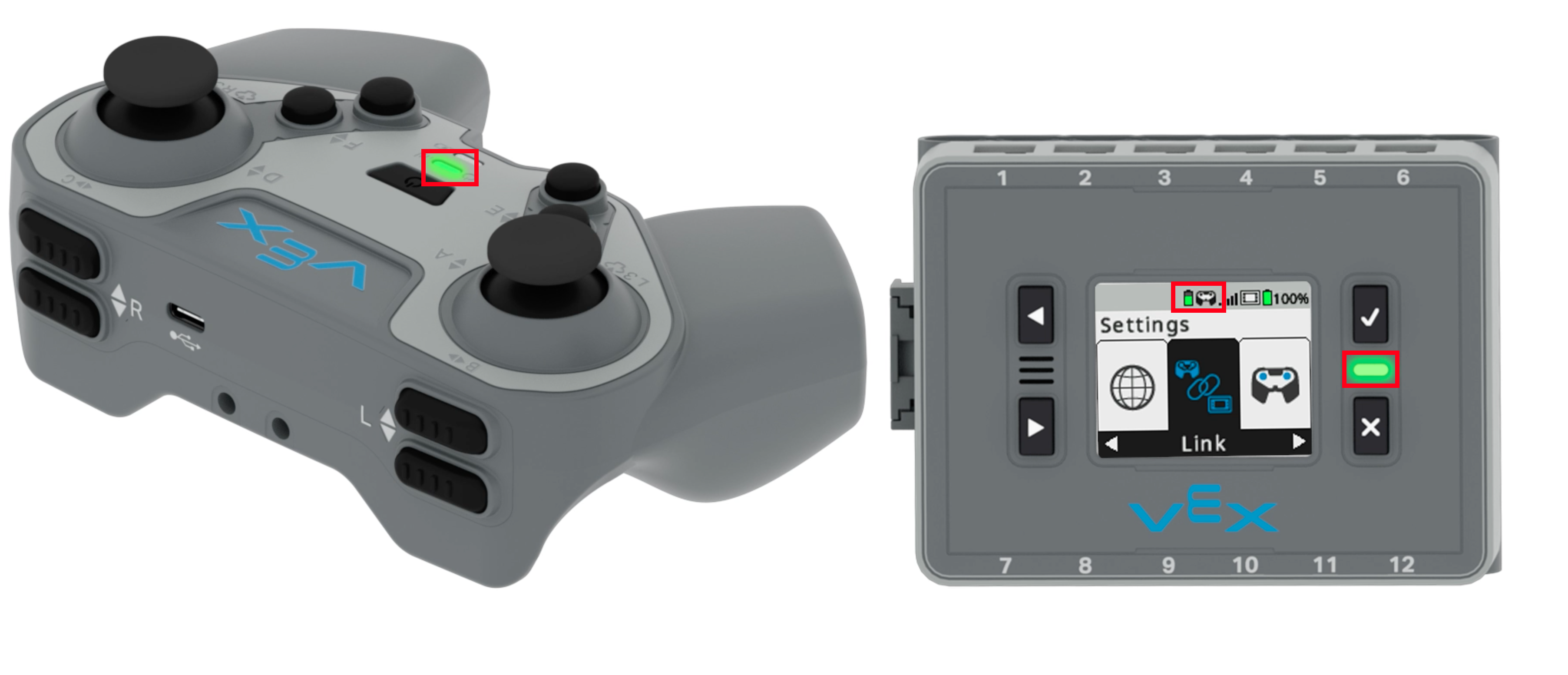

Smegenų ekranas su paryškinta Valdiklio piktograma, nurodant, kad jis prijungtas. „Brain“ ir „Controler“ turi šviečiančias žalias LED lemputes, kurios yra paryškintos.

6 veiksmas: Prisijungę belaidžiu būdu, „Brain“ ekrane pamatysite valdiklio piktogramą. Smegenų šviesos diodas ir valdiklio maitinimo / nuorodos šviesos diodas turėtų mirksėti žaliai, rodydami, kad jie yra prijungti.
