Naudojant VEXcode IQ Blocks pavyzdinius projektus ir šablonus – VEX biblioteka

Projektų ir šablonų pavyzdžiai yra puikus šaltinis, jei tik pradedate naudotis VEXcode IQ ir norite ištirti skirtingus robotų elgsenos būdus. Projektų pavyzdžiai ir šablonai taip pat leidžia stebėti, kaip naudojami skirtingi VEXcode IQ blokai.

Naudojant blokų pavyzdžių projektus

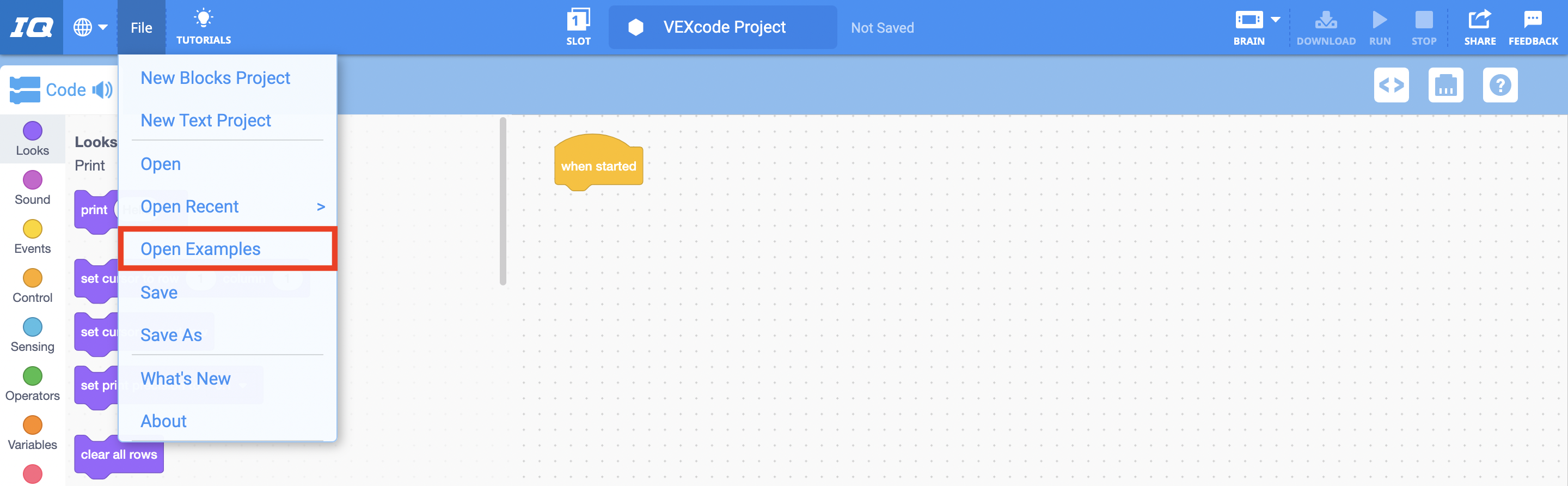

„VEXcode IQ“ įrankių juosta su atidarytu meniu „Failas“ ir pažymėta parinktimi „Atidaryti pavyzdžius“. „Atidaryti pavyzdžius“ yra penktoji meniu parinktis, esanti po „Naujas blokų projektas“, „Naujas teksto projektas“, „Atidaryti“ ir „Atidaryti naujausią“.

Norėdami atidaryti pavyzdinį projektą, pasirinkite meniu Failas ir pasirinkite Atidaryti pavyzdžius.

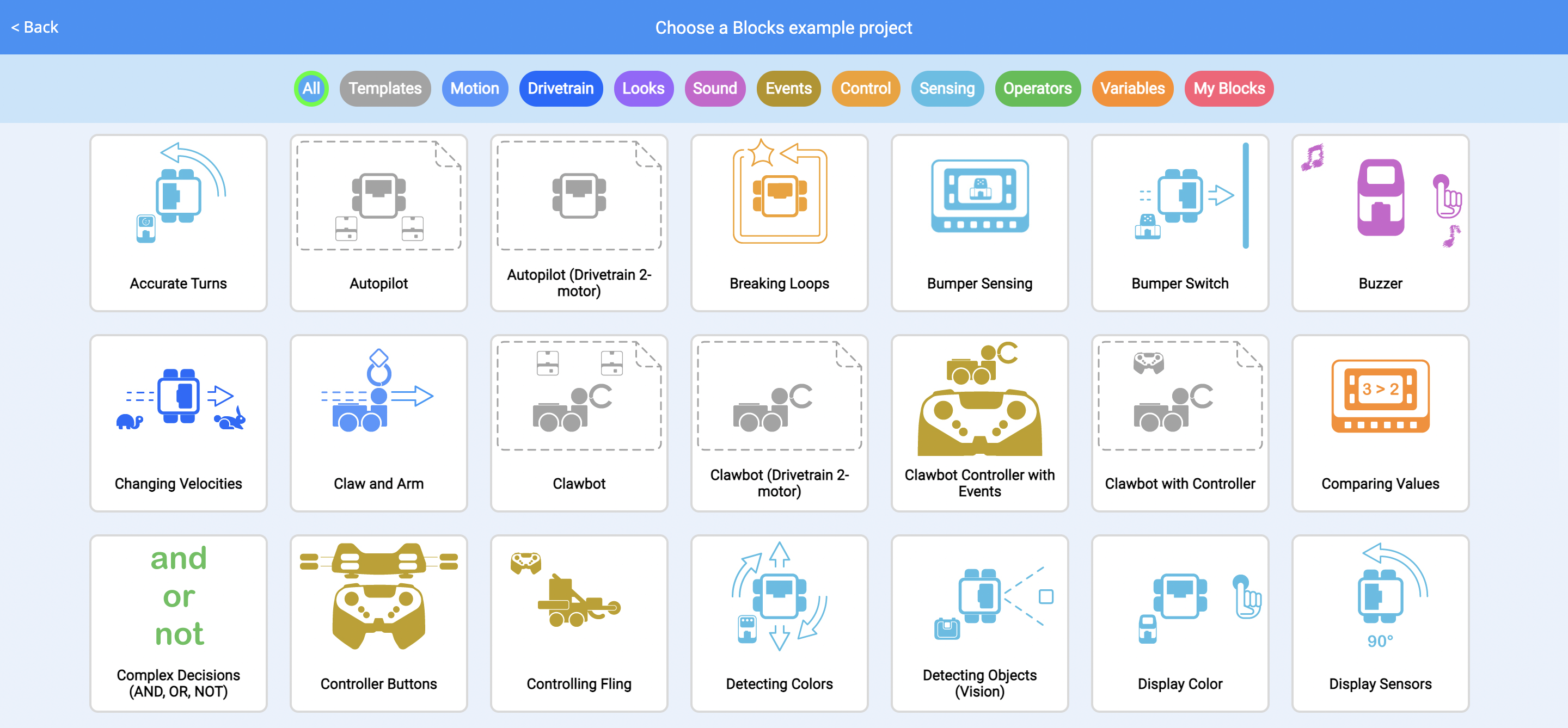

Pavyzdinių projektų meniu su įvairiais projektais skirtingose kategorijose.

Bus rodomos daugelio skirtingų projektų pavyzdžių piktogramos. Kiekviena piktograma žymi skirtingą projektą ir yra nuspalvinta pagal blokų kategorijas.

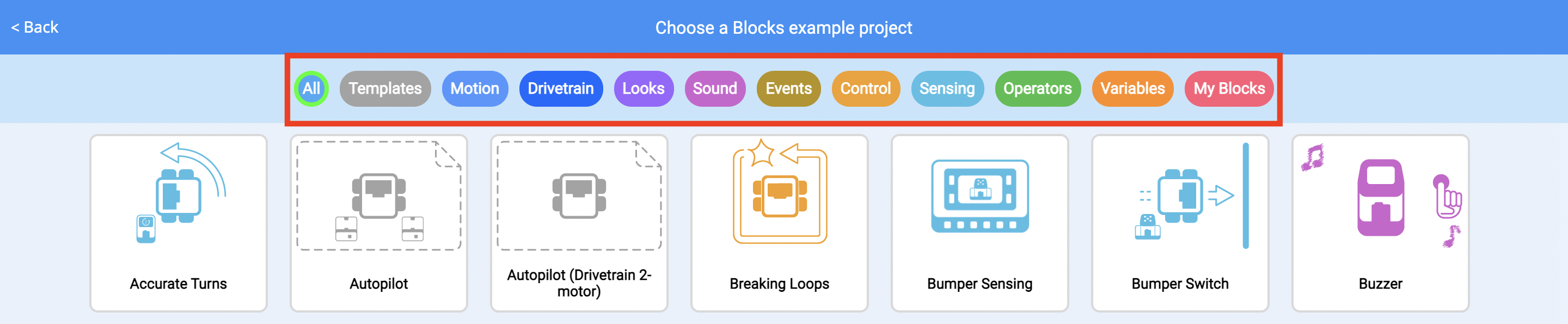

Pavyzdinis projektų meniu su paryškinta filtro juosta. Filtrų juostoje yra daug pavyzdinių projektų kategorijų.

Filtro juosta gali būti naudojama norint greitai rasti konkretaus tipo pavyzdį.

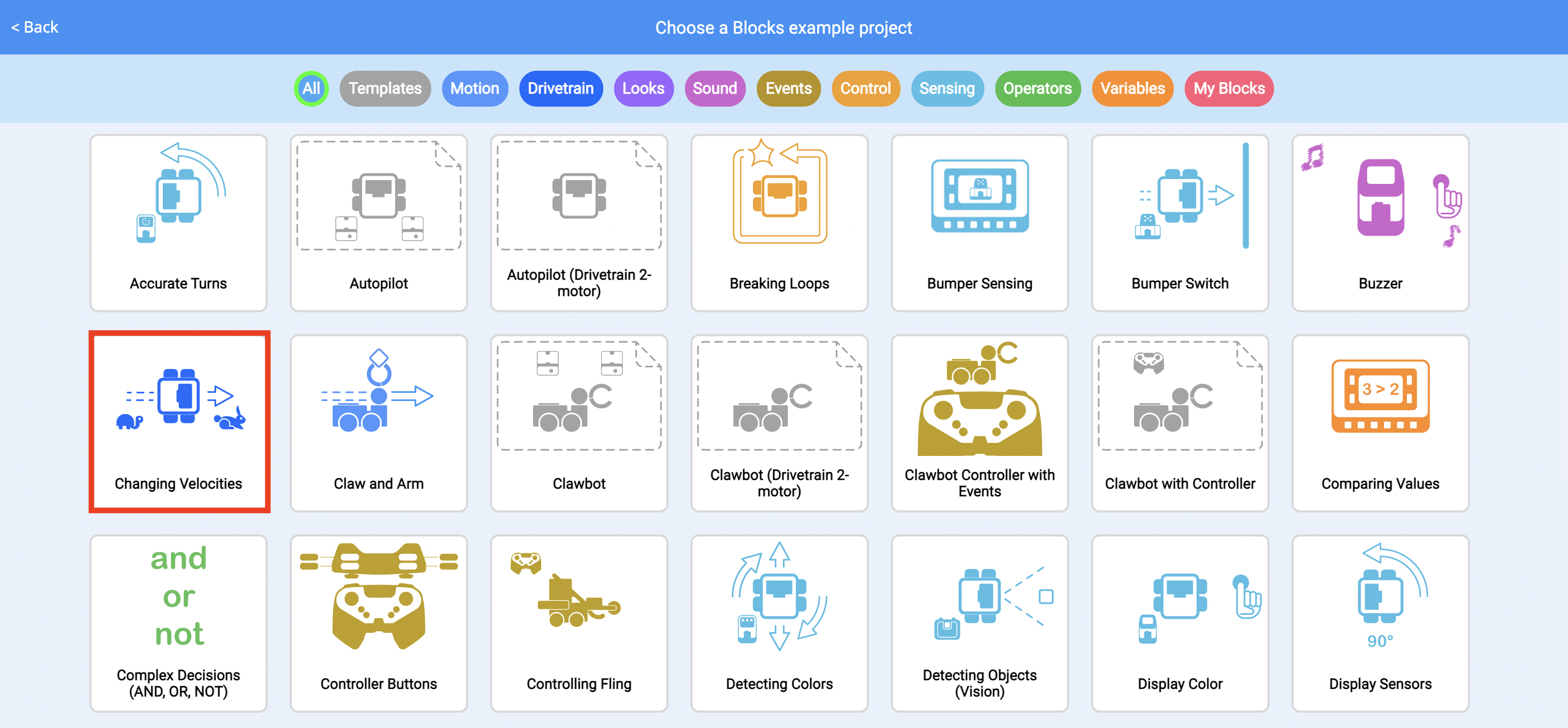

Pavyzdinių projektų meniu su paryškintu pavyzdiniu projektu „Keičiantys greičiai“.

Norėdami atidaryti bet kurį pavyzdį, pasirinkite jį iš meniu.

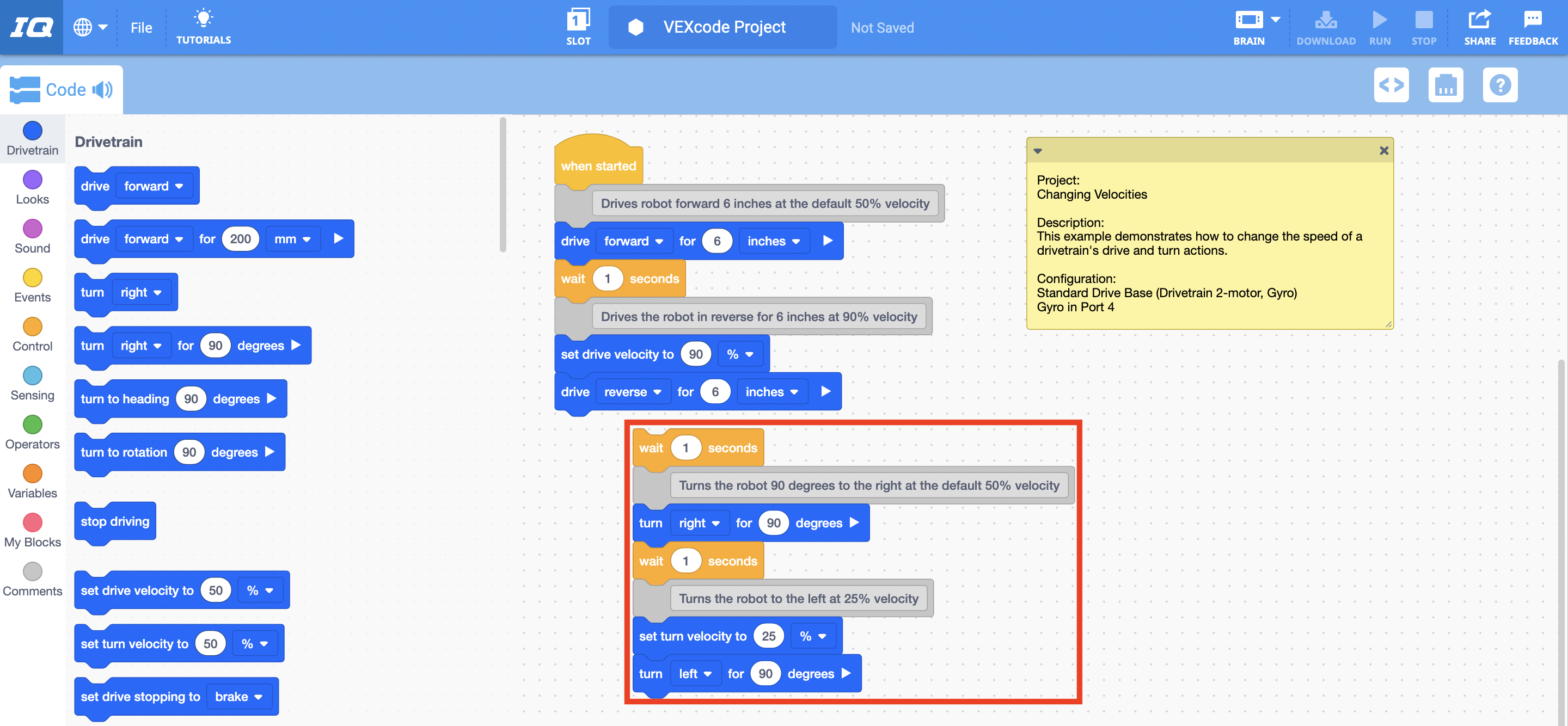

„VEXcode IQ“ su atidarytu „Changing Velocities“ pavyzdiniu projektu, įskaitant projekto aprašymą ir projekto blokinį kodą. Vartotojas modifikavo projektą atjungdamas dalį steko, ir šis pakeitimas yra paryškintas.

Pavyzdinio pagrindinio projekto blokai bus užpildyti darbo srityje. Šiuos blokus ir jų parametrus galima keisti arba pašalinti. Norint modifikuoti pavyzdinį projektą, galima pridėti papildomų blokų.

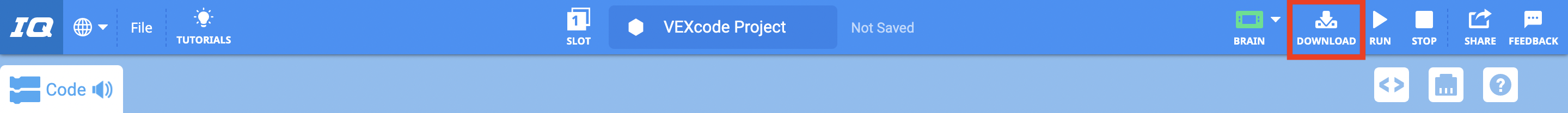

„VEXcode IQ“ įrankių juosta su paryškinta atsisiuntimo piktograma tarp smegenų ir vykdymo piktogramų.

Išsaugokite ir atsisiųskite pavyzdį, kad išbandytumėte jį savo robote.

Šablonų naudojimas

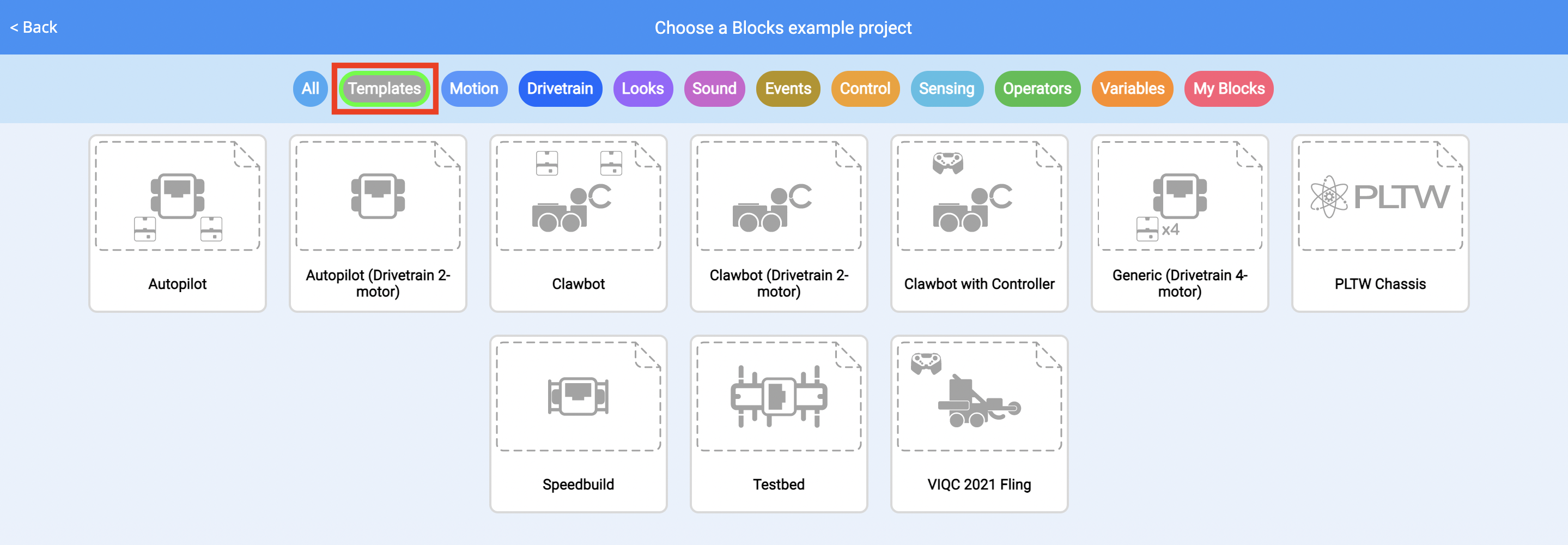

Pavyzdinių projektų meniu su paryškinta šablonų kategorija filtro juostoje.

Taip pat yra specialus pavyzdys, vadinamas šablonu.

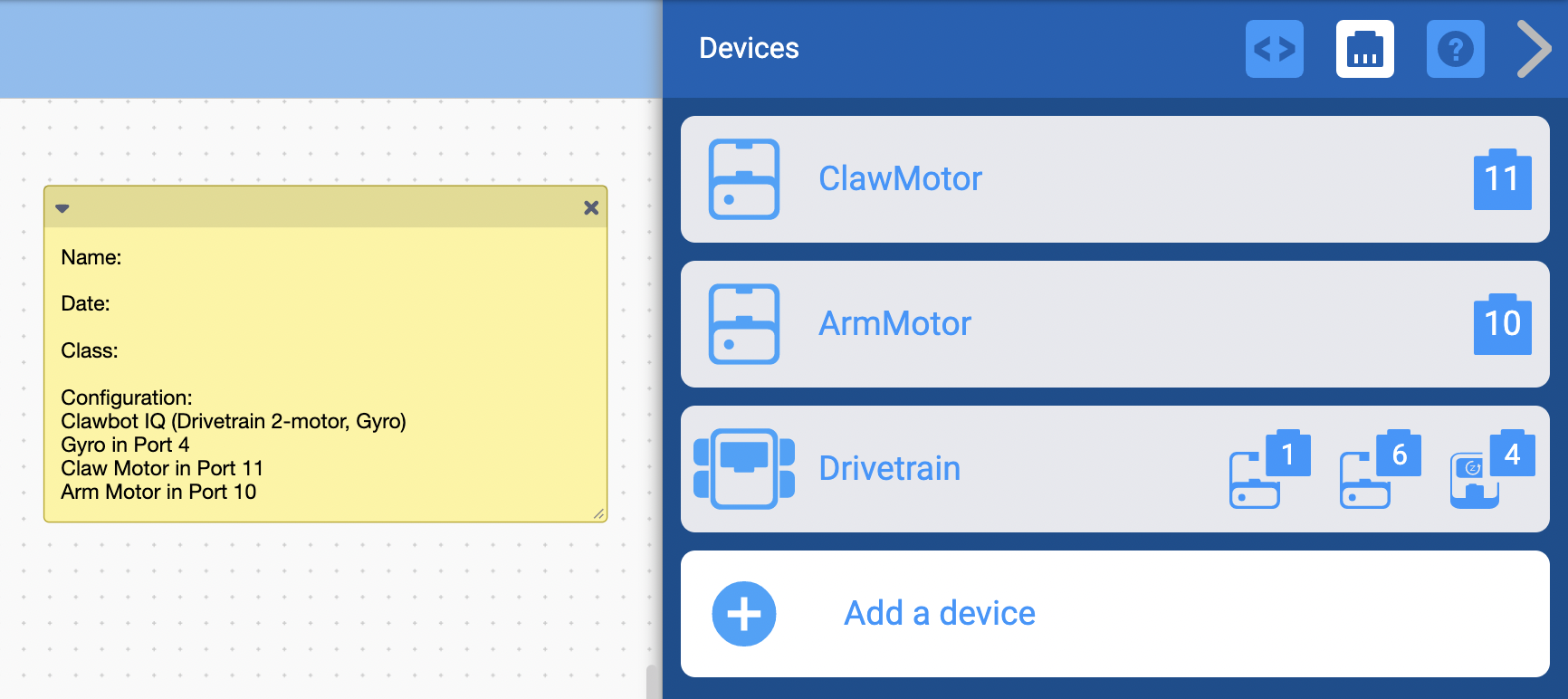

„VEXcode IQ“ su atidarytu šablono pavyzdiniu projektu, įskaitant sukonfigūruotus įrenginius ir pastabą su projekto aprašymu. Šone atidaromas įrenginių meniu, kad būtų parodyta, jog įrenginiai yra iš anksto sukonfigūruoti tam tikriems prievadams.

Šablonai turi specialią piktogramą ir naudojami tuščiam projektui su iš anksto nustatyta įrenginio konfigūracija sukurti.

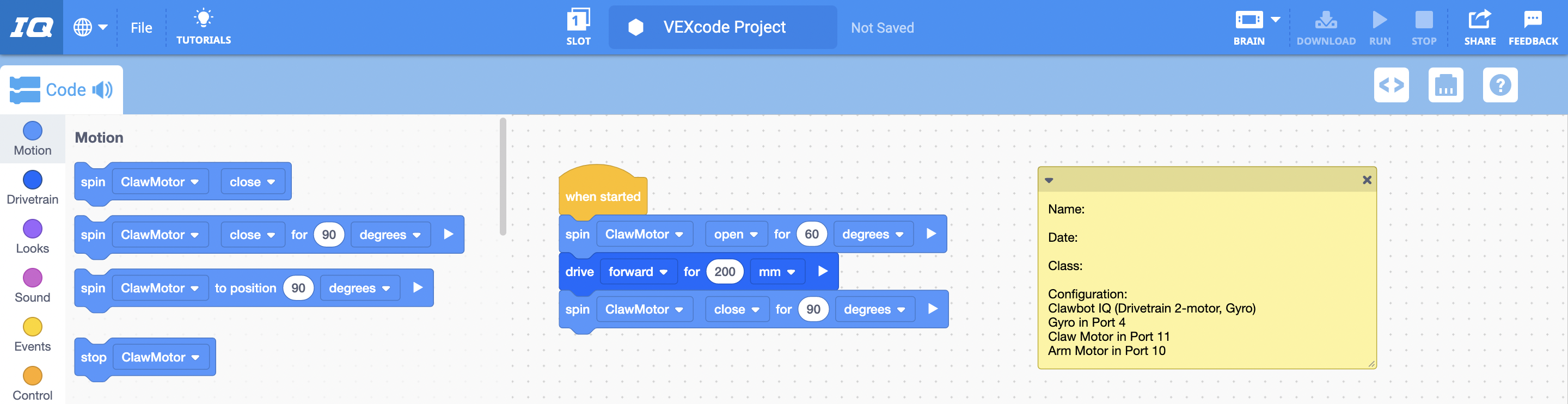

Darbo erdvėje atidarytas „VEXcode IQ“ su „Clawbot Drivetrain 2“ variklio šablono pavyzdžio projektu. Vartotojas prie projekto pridėjo keletą blokų, skirtų valdyti žnyplių variklį.

Jei naudojate standartinį robotą, pvz., „Clawbot“, norint greitai pradėti naują projektą, galima naudoti šabloną.

Pastabos blokuose Projektų ir šablonų pavyzdžiai

VEXcode darbo srityje rodomas tuščias užrašas su pranešimu „Pasakyk ką nors“, raginančiu vartotoją redaguoti jo tekstą.

Kiekviename pavyzdiniame projekte ir šablone yra pastaba darbo srityje.

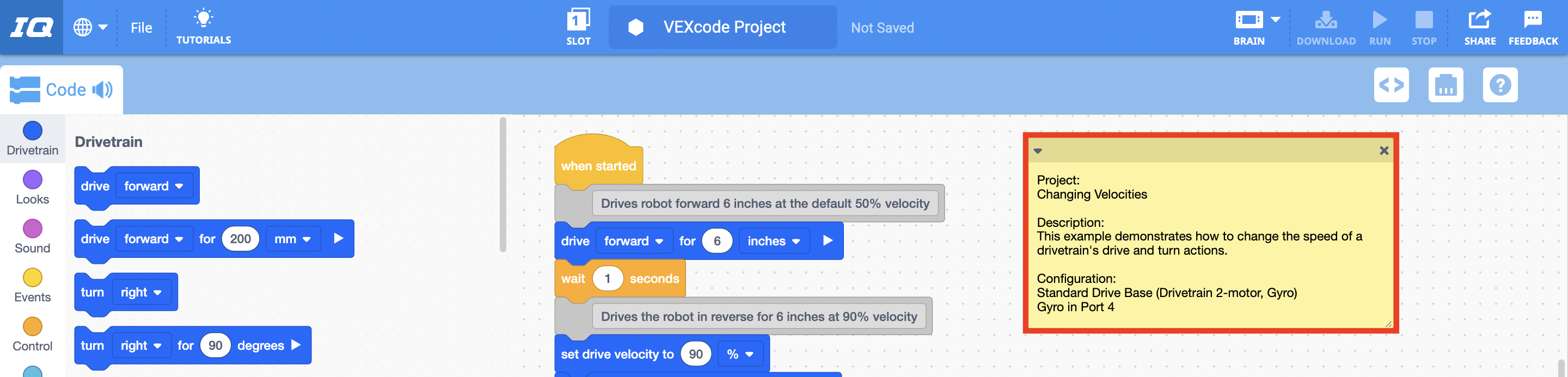

„VEXcode IQ“ su atidarytu „Changing Velocities“ pavyzdiniu projektu ir paryškintu aprašymo pastaba.

Pavyzdiniame projekte pastaboje pateikiama trumpa projekto veiklos santrauka ir įrenginio konfigūracijos sąrašas.

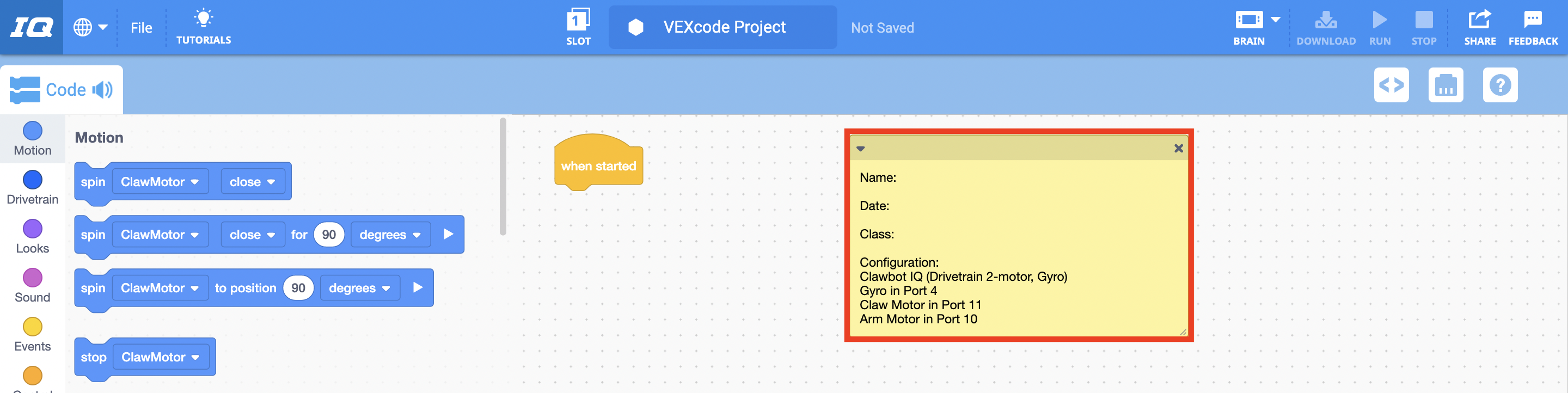

„VEXcode IQ“ su atidarytu šablono pavyzdiniu projektu ir paryškintu aprašymo užrašu. Šiame šablone naudojami keli įrenginiai, ir kiekvienas įrenginys yra nurodytas pastabos skiltyje „Konfigūracija“.

Šablone apraše nurodoma, kurie įrenginiai nurodyti konfigūracijoje.

Pastabos gali būti naudojamos tam tikrai projekto informacijai dokumentuoti. Norėdami gauti daugiau informacijos apie pastabas, peržiūrėkite VEXcode IQ straipsnį pastabų naudojimas blokų projekte.
