Prieš pakeldami VEX AIR droną į dangų, turėsite paruošti ir droną, ir VEX AIR drono valdiklį. Atlikite toliau nurodytus veiksmus, kad viską nustatytumėte ir paruoštumėte skrydžiui.

Įkraukite baterijas ir valdiklį

Pradėkite įkraudami drono bateriją ir valdiklį, kad įsitikintumėte, jog jie yra įkrauti ir paruošti naudoti.

Baterijos įkrovimas

Prijunkite bateriją prie maitinimo šaltinio naudodami jos USB-C prievadą. Peržiūrėkite šią animaciją, kad pamatytumėte, kaip USB-C laidas prijungiamas prie akumuliatoriaus.

Rekomenduojama naudoti USB įkrovimo šakotuvą su keturiais trumpais USB kabeliais (kintamosios srovės), kad vienu metu įkrautumėte visas keturias baterijas. Kiekvieną kartą naudojant naują bateriją, įdėkite išsikrovusią bateriją atgal į įkroviklį, kad visada turėtumėte įkrautų baterijų. Peržiūrėkite šį straipsnį, kad sužinotumėte, kur jūsų rinkinyje yra įkrovimo reikmenys.

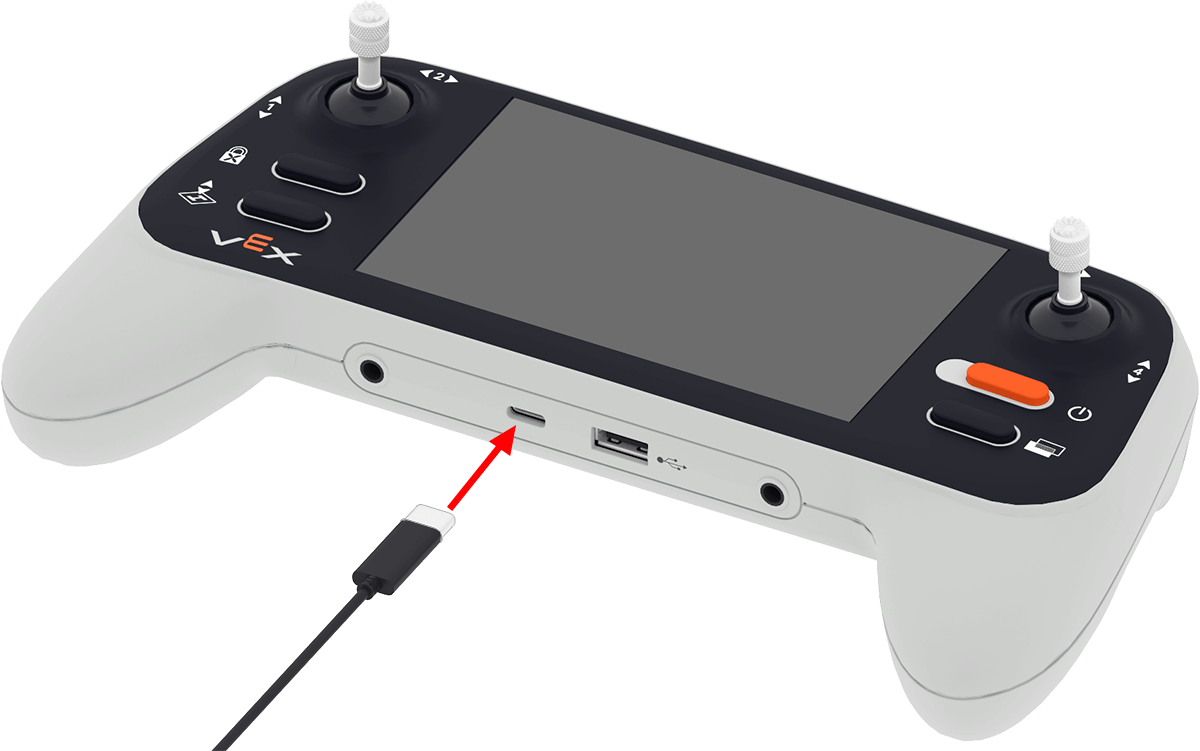

USB-C laidas prijungiamas prie valdiklio USB-C prievado.

Valdiklio įkrovimas

Prijunkite valdiklį prie maitinimo šaltinio arba kompiuterio naudodami USB laidą, prijungtą prie valdiklio USB-C prievado. Kraunantis indikatoriaus lemputė mirksės raudonai.

Pastaba: Valdiklis įsikraus greičiau, kai bus prijungtas prie maitinimo šaltinio. Komplekte yra vienas USB įkroviklis ir ilgesni USB laidai, kad būtų galima įkrauti baterijas ir valdiklį per maitinimo šaltinį. Peržiūrėkite šį straipsnį, kad sužinotumėte, kur jūsų rinkinyje yra įkrovimo reikmenys.

Atnaujinkite programinę įrangą

Kai baterijos ir valdiklis bus įkrauti, galėsite atnaujinti programinę įrangą, kad dronas ir valdiklis veiktų taip, kaip numatyta.

Kairėje pusėje rodomas „VEX AIR“ drono valdiklis, o į USB-C prievadą įjungtas USB laidas, dešinėje – nešiojamasis kompiuteris.

Valdiklio atnaujinimas

Prijunkite valdiklį prie kompiuterio USB kabeliu. Atlikite šiame straipsnyje nurodytus veiksmus, kad atnaujintumėte valdiklio programinę-aparatinę įrangą.

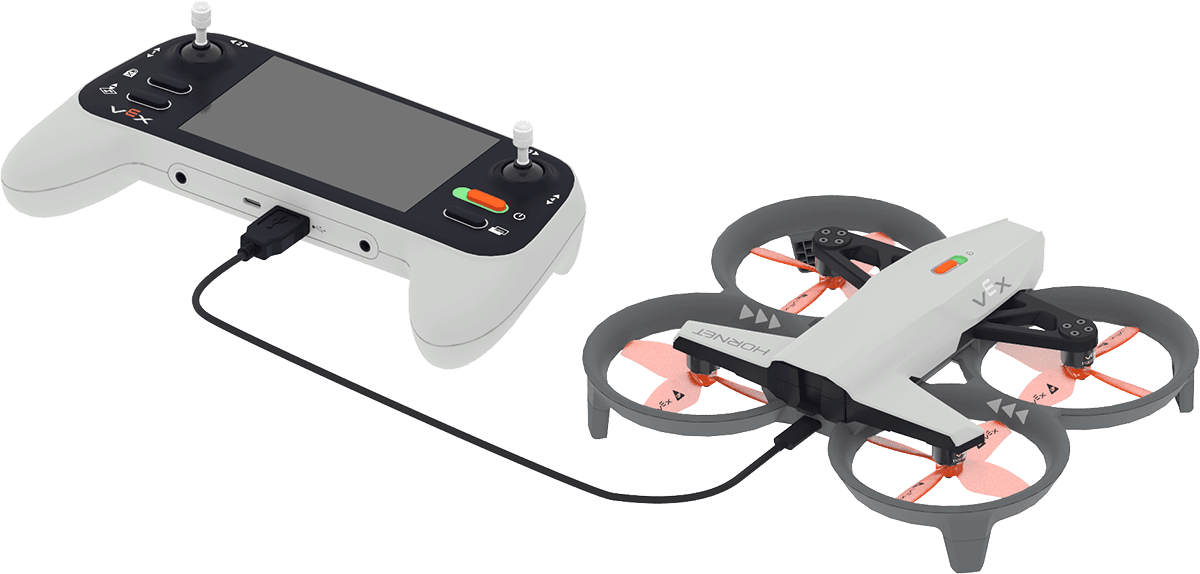

Kairėje pusėje parodytas VEX AIR drono valdiklis, o dešinėje pusėje esantis USB-A laido galas prijungtas prie VEX AIR drono. USB-C laido galas prijungtas prie drono galinės dalies.

Drono atnaujinimas

Prijunkite valdiklį prie kompiuterio USB kabeliu. Atlikite šiame straipsnyje nurodytus veiksmus, kad atnaujintumėte drono programinę-aparatinę įrangą.

Įdėkite baterijas

Įkrovę bateriją ir atnaujinę programinę-aparatinę įrangą, galite įdėti bateriją į „VEX AIR“ droną:

Diagramoje pavaizduota baterija šalia „Hornet“, o rodyklė rodo, kad bateriją reikia įdėti į jai skirtą skyrių. Iš arti matoma, kad rodyklės piktograma ant akumuliatoriaus turi būti nukreipta į viršų, kad jis tinkamai prijungtas.

Įdėkite bateriją į droną taip, kad rodyklė Aukštyn būtų nukreipta į viršų.

Pastaba: Dronas įsijungs automatiškai, kai bus įdėta baterija.

Valdiklio valdymo svirtelių įdiegimas

Įdiekite valdymo svirtis, kad droną būtų lengviau valdyti skrydžio metu:

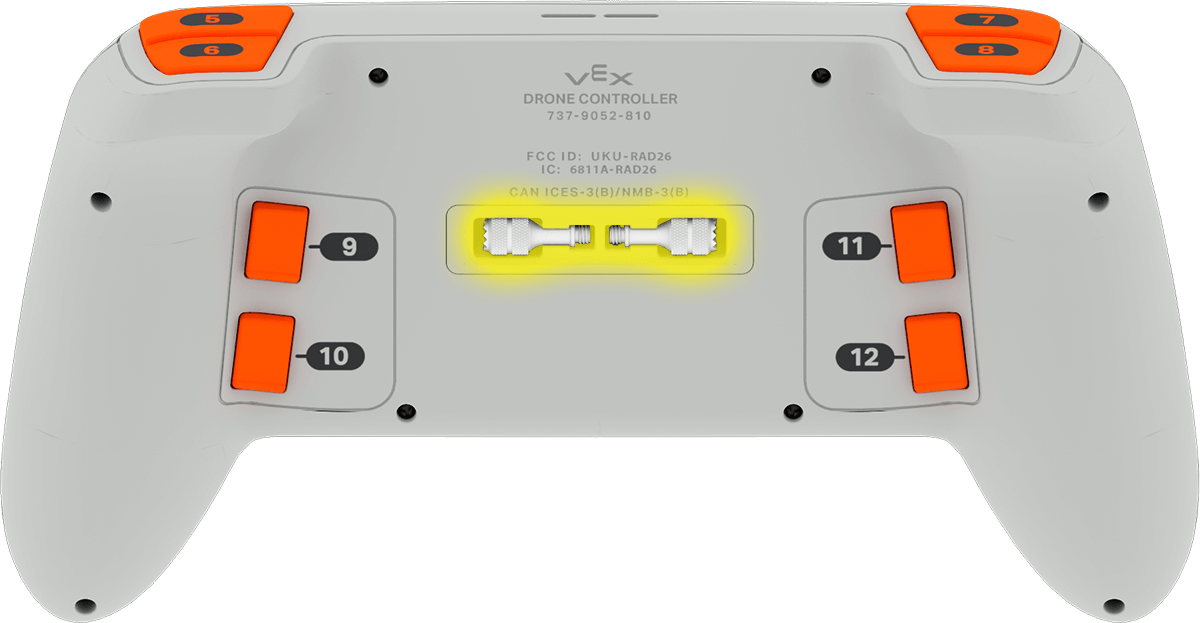

Parodyta valdiklio galinė dalis, kurioje dvi valdymo svirtys laikomos dviejuose mažuose skyreliuose. Valdymo svirtys yra paryškintos, kad būtų nurodyta, jog prieš naudojimą jas reikia nuimti.

Nuimkite valdymo svirtis, esančias valdiklio gale.

Diagramoje parodyta, kaip du valdymo svirtys yra įsuktos į laikiklius valdiklio priekyje. Kiekvienoje valdiklio ekrano pusėje yra po vieną vairasvirtės laikiklį, o rodyklė rodo, kad juos reikia įsukti pagal laikrodžio rodyklę.

Įsukite kiekvieną valdymo svirtį į laikiklį valdiklio priekyje, sukdami pagal laikrodžio rodyklę.

Sujunkite droną ir valdiklį

Toliau suporuokite valdiklį su dronu, kad jie galėtų bendrauti skrydžio metu:

Įjunkite valdiklį paspausdami ir palaikydami maitinimo mygtuką, kol LED indikatorius pradės mirksėti baltai, tada atleiskite. Šioje animacijoje parodyta, kaip šis procesas naudojamas valdikliui įjungti. Kai valdiklis įsijungs, jo LED indikatorius pasikeis į vieną iš dviejų spalvų:

Žalia – valdiklio akumuliatoriaus įkrova viršija 20 %.
Raudona – valdiklio akumuliatoriaus įkrova yra 20 % arba mažesnė.

USB-A kabelis prijungiamas prie valdiklio USB-A prievado.

Prijunkite USB-A laidą prie valdiklio USB-A prievado.

Kitas laido galas prijungtas prie „Hornet“ USB-C prievado.

Kitą galą prijunkite prie drono USB-C prievado.

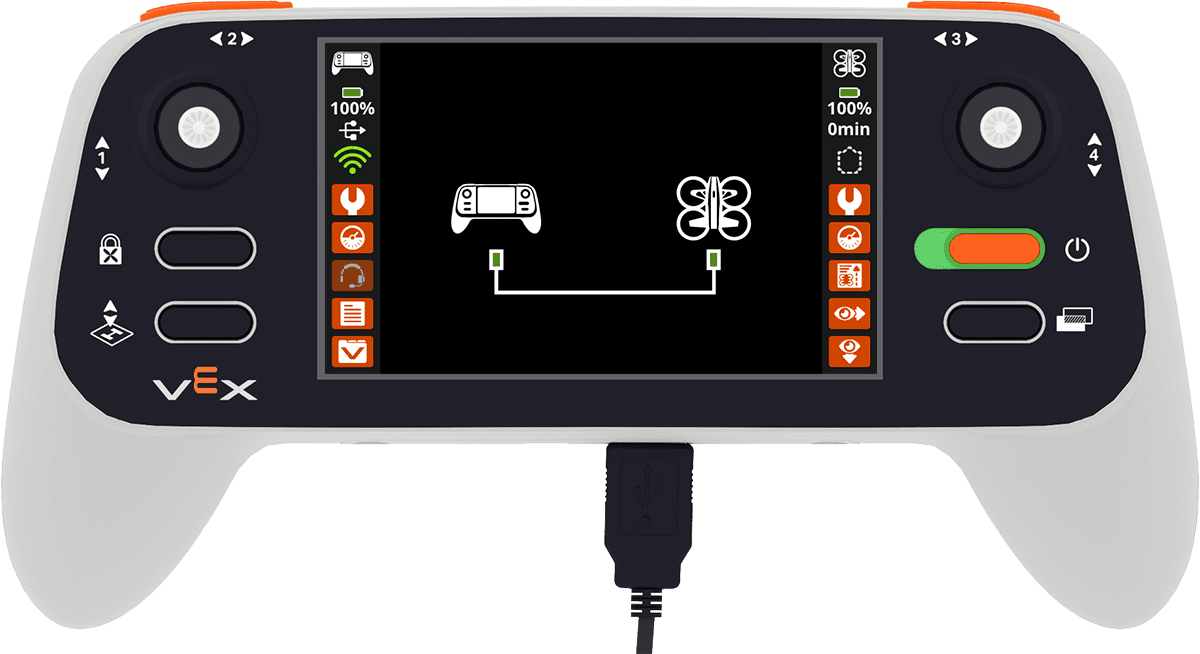

Valdiklis rodomas įjungtas, o jo USB-A laidas prijungtas prie drono. Ekrane yra laidinio ryšio piktograma, rodanti laidą, naudojamą valdikliui prie drono prijungti.

Kai valdiklis pradės poruotis su dronu, ekrane trumpai pasirodys laidinio ryšio vaizdas. USB piktograma taip pat bus rodoma kairėje pusėje, kai valdiklis bus prijungtas prie drono.

Kai abu valdiklio ir drono LED indikatoriai mirksi ir valdiklio ekrane matomas tiesioginis vaizdas iš drono į priekį nukreipto regėjimo jutiklio, įrenginiai sėkmingai susieti. Ši animacija rodo šį susiejimo procesą.

Jūsų VEX AIR dronas dabar paruoštas skristi!
