Naudojant VEX GO bateriją – VEX biblioteka

Baterija suteikia energijos visiems varikliams, jutikliams ir smegenims veikti.

Akumuliatoriaus įkrovimas

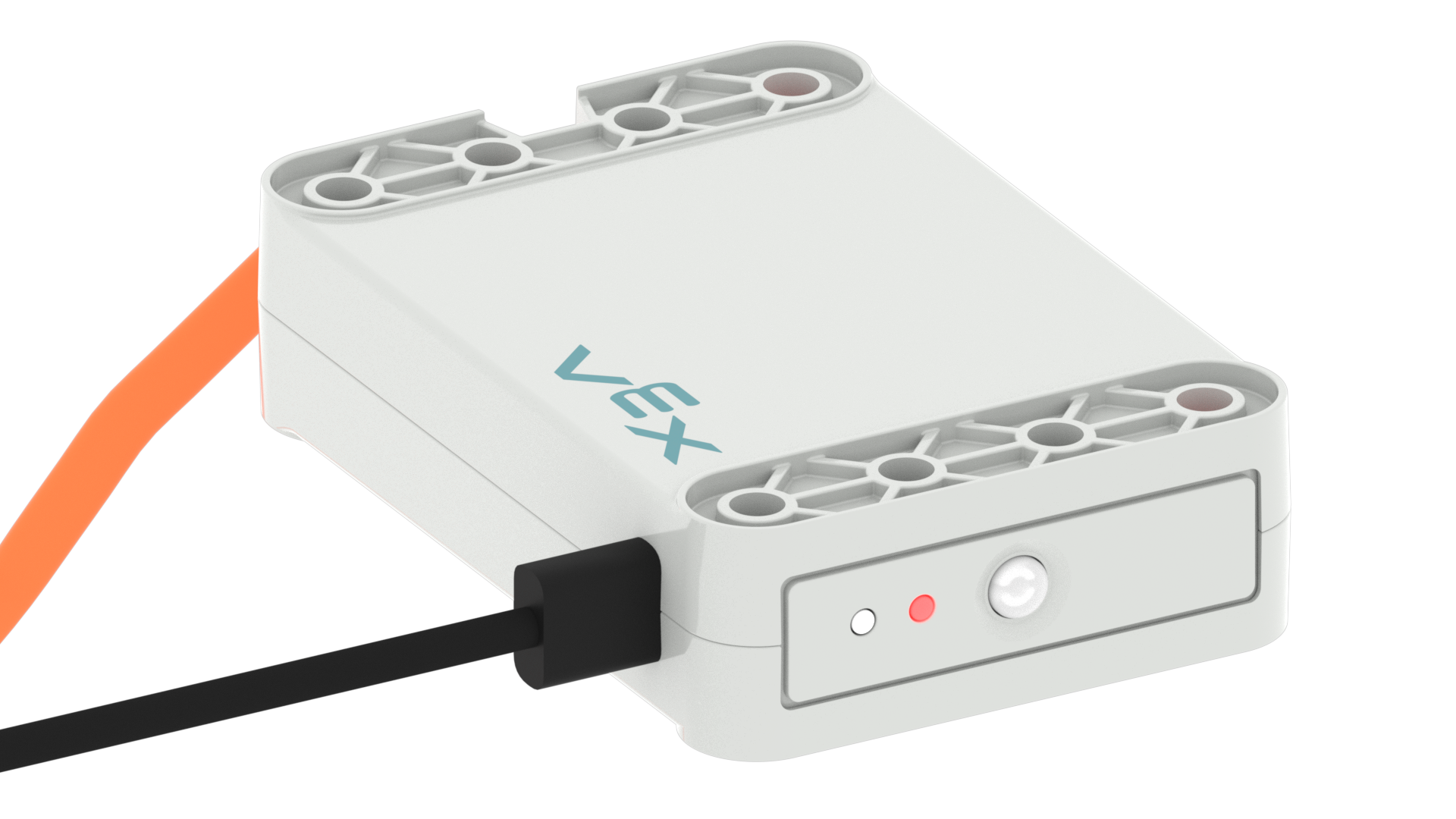

Akumuliatorius įkraunamas naudojant USB-C laidą, prijungtą prie įkrovimo prievado.

Norėdami įkrauti akumuliatorių, prijunkite akumuliatorių prie maitinimo šaltinio naudodami USB-C laidą, pateiktą VEX GO rinkinyje.

pastaba: kiekviename VEX GO rinkinyje yra USB-C įkrovimo laidas, tačiau tik VEX GO Classroom Bundle komplekte yra kintamosios srovės adapteris.

Indikacinės lemputės ant akumuliatoriaus

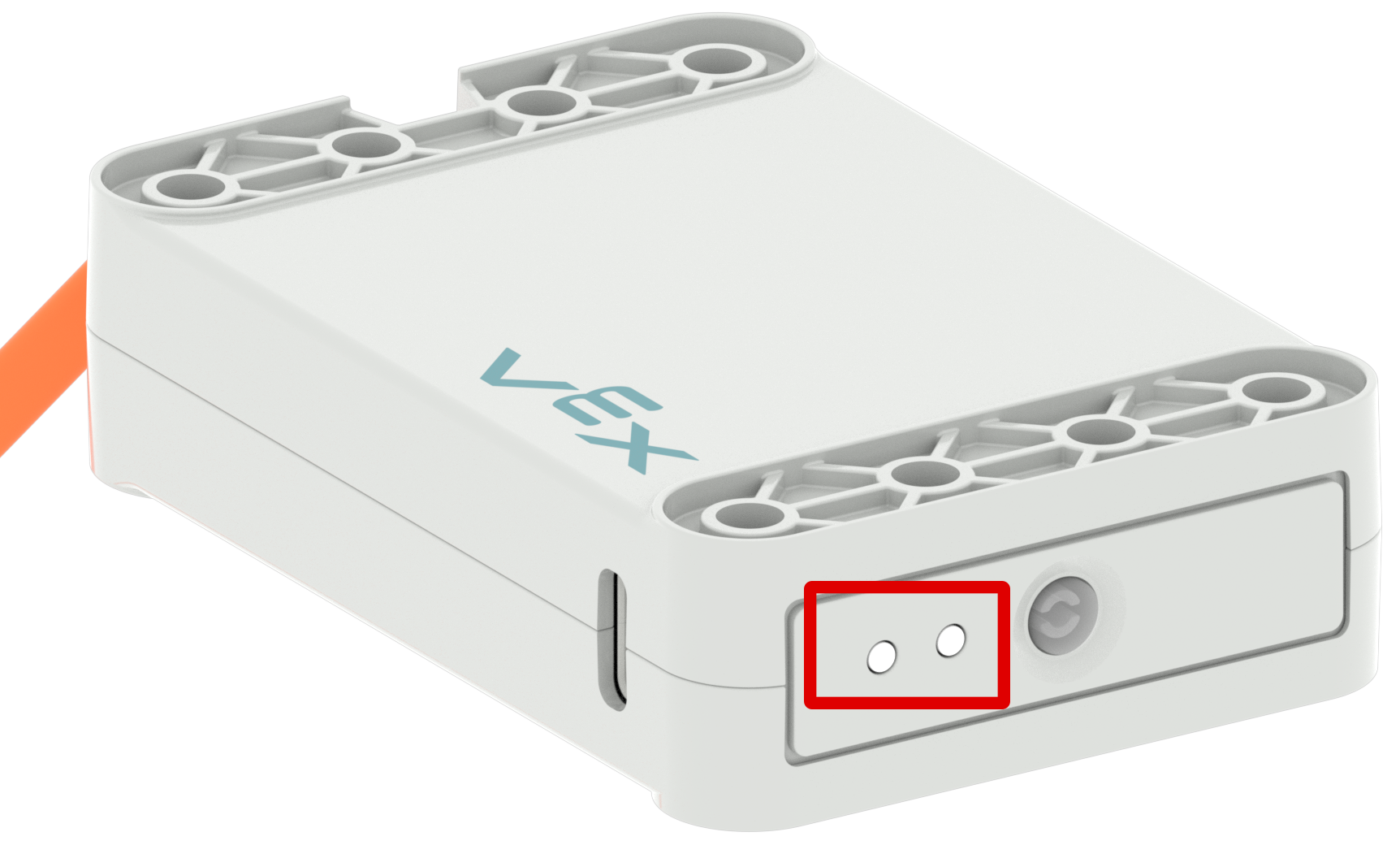

Dvi akumuliatoriaus indikatoriaus lemputės šalia įkrovimo prievado yra paryškintos raudoname langelyje.

Akumuliatoriaus šone yra dvi lemputės, rodančios baterijos būseną.

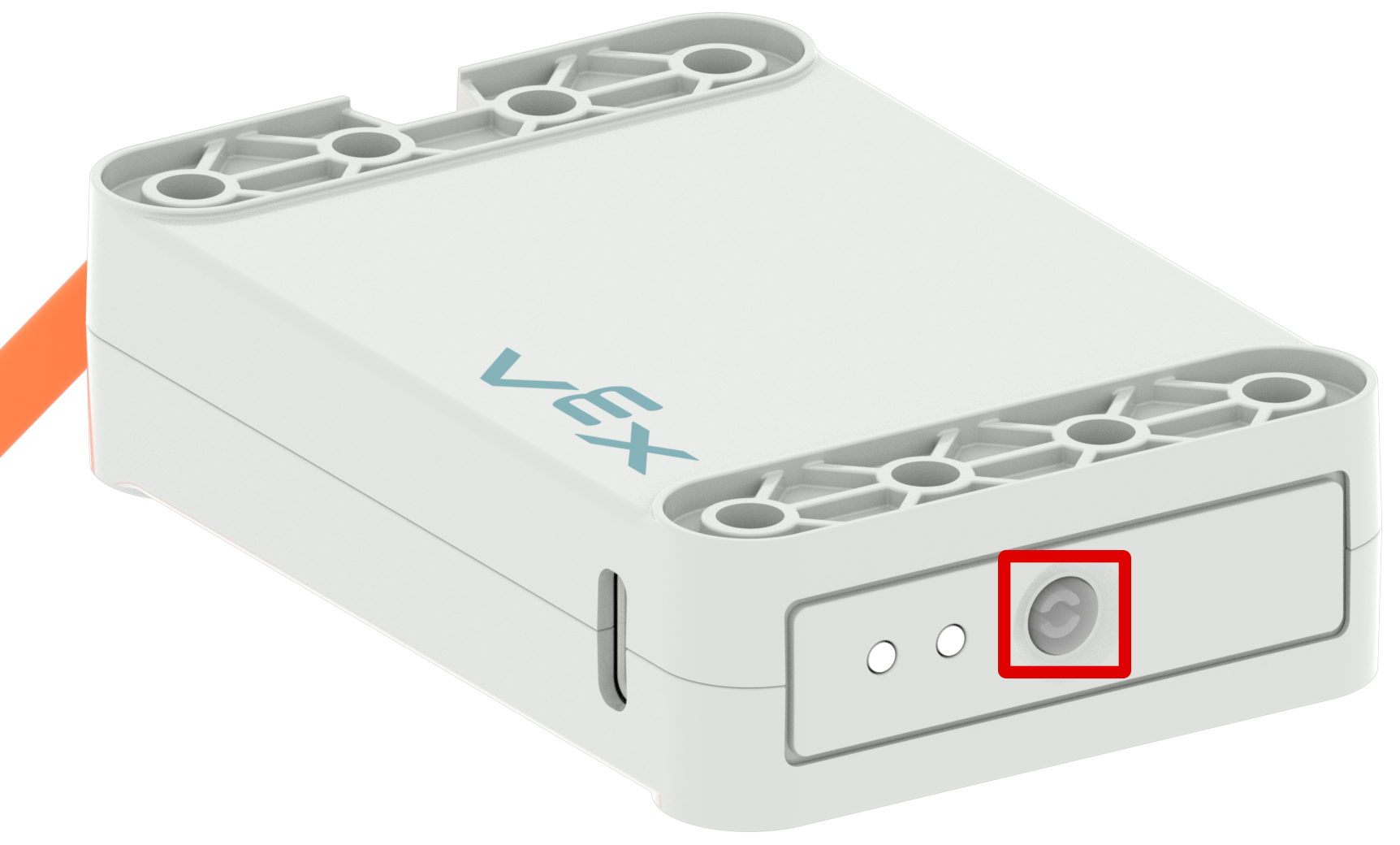

Akumuliatoriaus maitinimo indikatoriaus mygtukas šalia indikatoriaus lempučių yra paryškintas raudoname langelyje.

Paspaudus mygtuką, esantį šalia akumuliatoriaus lempučių, bus parodyta esama būsena.

Akumuliatorius su dviem žaliai šviečiančiomis indikacinėmis lemputėmis rodo, kad jis visiškai įkrautas.

Dvi žalios lemputės rodo, kad baterija visiškai įkrauta (75–100%).

Baterija, kurioje tik viena iš dviejų indikatoriaus lempučių šviečia žaliai, nurodant, kad ji iš dalies įkrauta.

Viena žalia lemputė rodo, kad baterija iš dalies įkrauta (25–75%).

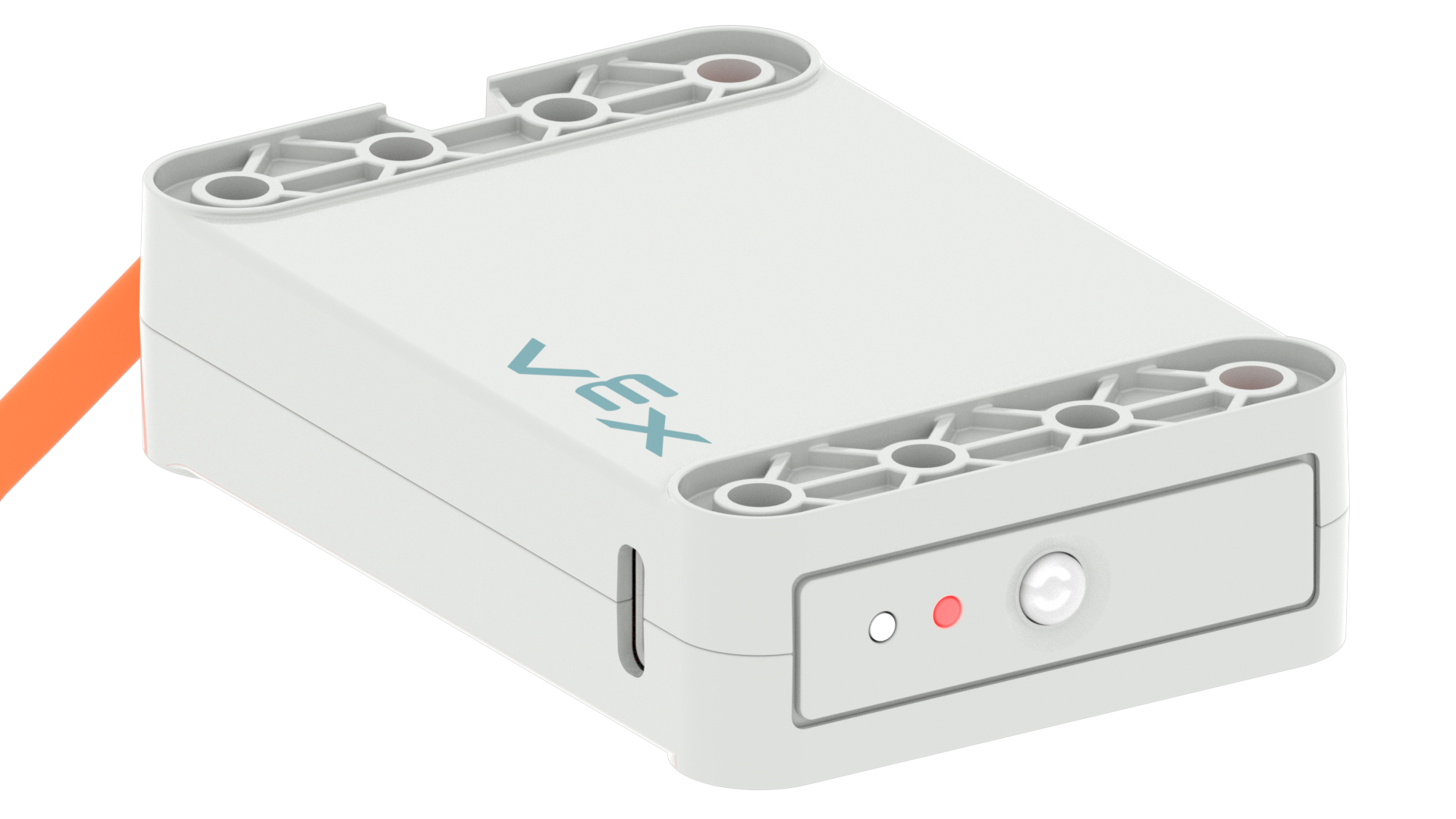

Baterija, kurios viena iš dviejų raudonai šviečiančių indikatorių rodo, kad akumuliatoriaus įkrova yra žema.

Viena raudona lemputė rodo, kad akumuliatorius yra mažai įkrautas (0–25%).

Kai akumuliatorius aktyviai kraunamas

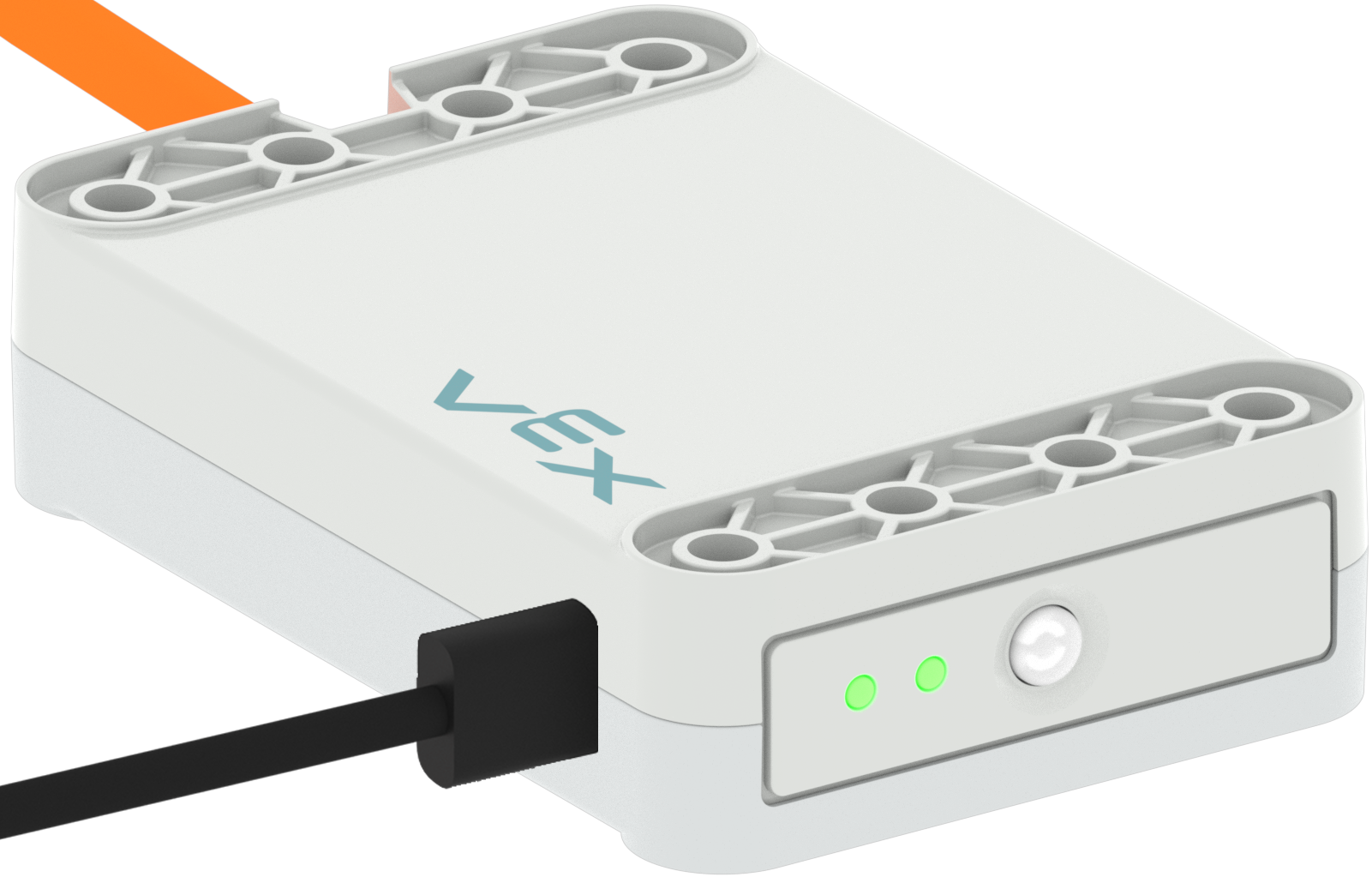

Akumuliatorius įkraunamas naudojant USB-C laidą, prijungtą prie įkrovimo prievado. Dvi indikacinės lemputės šviečia žaliai, rodydamos, kad jis visiškai įkrautas.

Dvi žalios lemputės rodo, kad baterija visiškai įkrauta.

Akumuliatorius įkraunamas naudojant USB-C laidą, prijungtą prie įkrovimo prievado. Viena iš dviejų indikatoriaus lempučių šviečia raudonai, o tai rodo, kad jis nėra visiškai įkrautas.

Viena raudona lemputė rodo, kad akumuliatorius aktyviai kraunamas, bet nėra visiškai įkrautas.

pastaba: nors viena raudona lemputė rodo, kad akumuliatorius aktyviai kraunamas, tai nebūtinai reiškia, kad akumuliatoriaus lygis yra 0%. Norėdami pamatyti esamą akumuliatoriaus įkrovos lygį, atjunkite akumuliatorių nuo įkroviklio ir paspauskite šalia indikatoriaus lempučių esantį mygtuką. Akumuliatorių vis tiek galite naudoti tol, kol bus pakankamai įkrautas.

Baterijos prijungimas

Baterija, kurios jungiamasis laidas įkištas į smegenyse esančią baterijos angą.

Baterija gali būti prijungta prie smegenų arba jungiklio, kad maitintų variklius ir jutiklius.

Norėdami prijungti akumuliatorių prie smegenų, peržiūrėkite straipsnį „VEX GO Brainnaudojimas“.

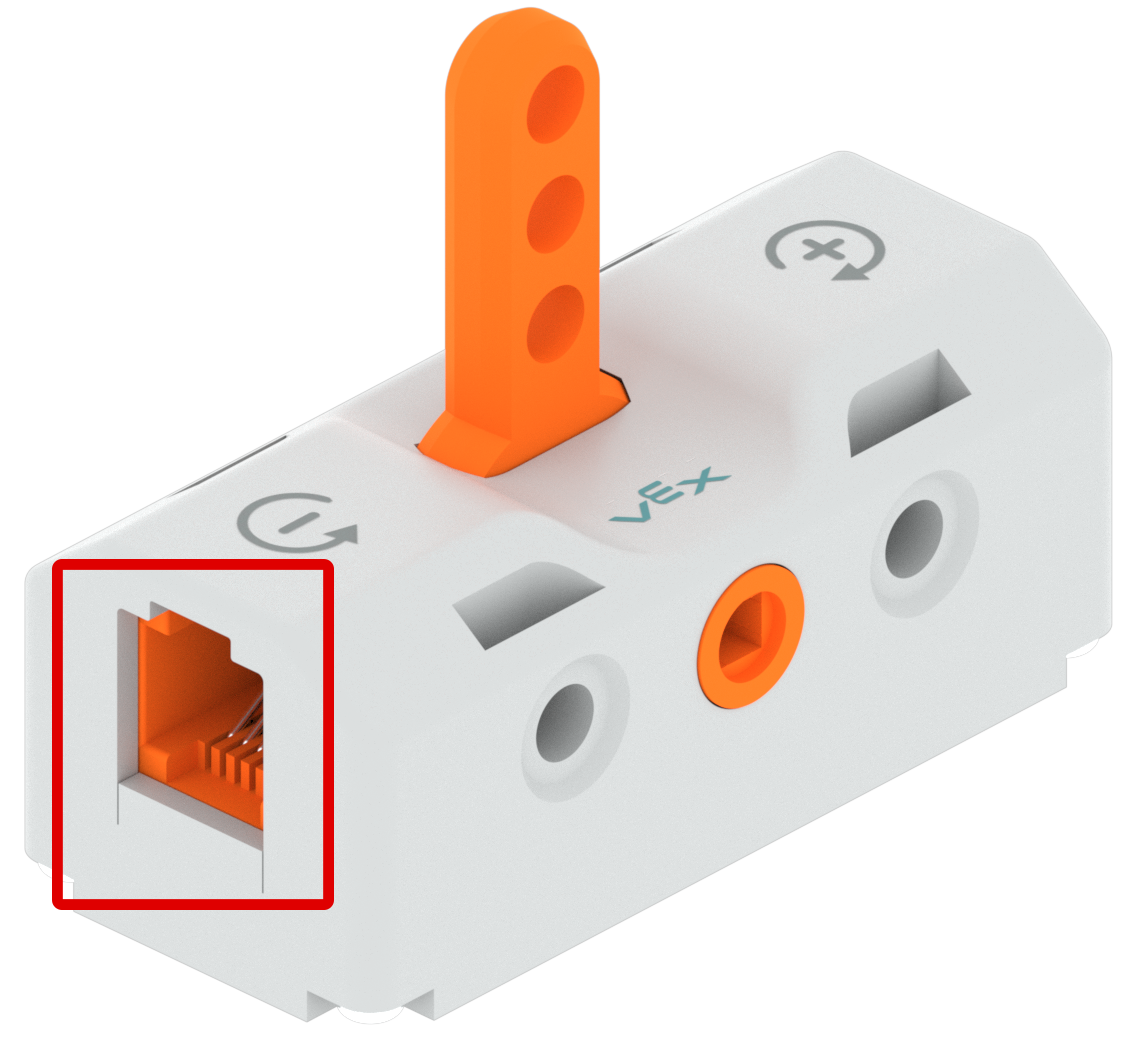

Jungiklis, kurio akumuliatoriaus prievadas paryškintas raudoname langelyje.

Norėdami prijungti bateriją prie jungiklio, suraskite oranžinę jungiklio baterijos prievadą.

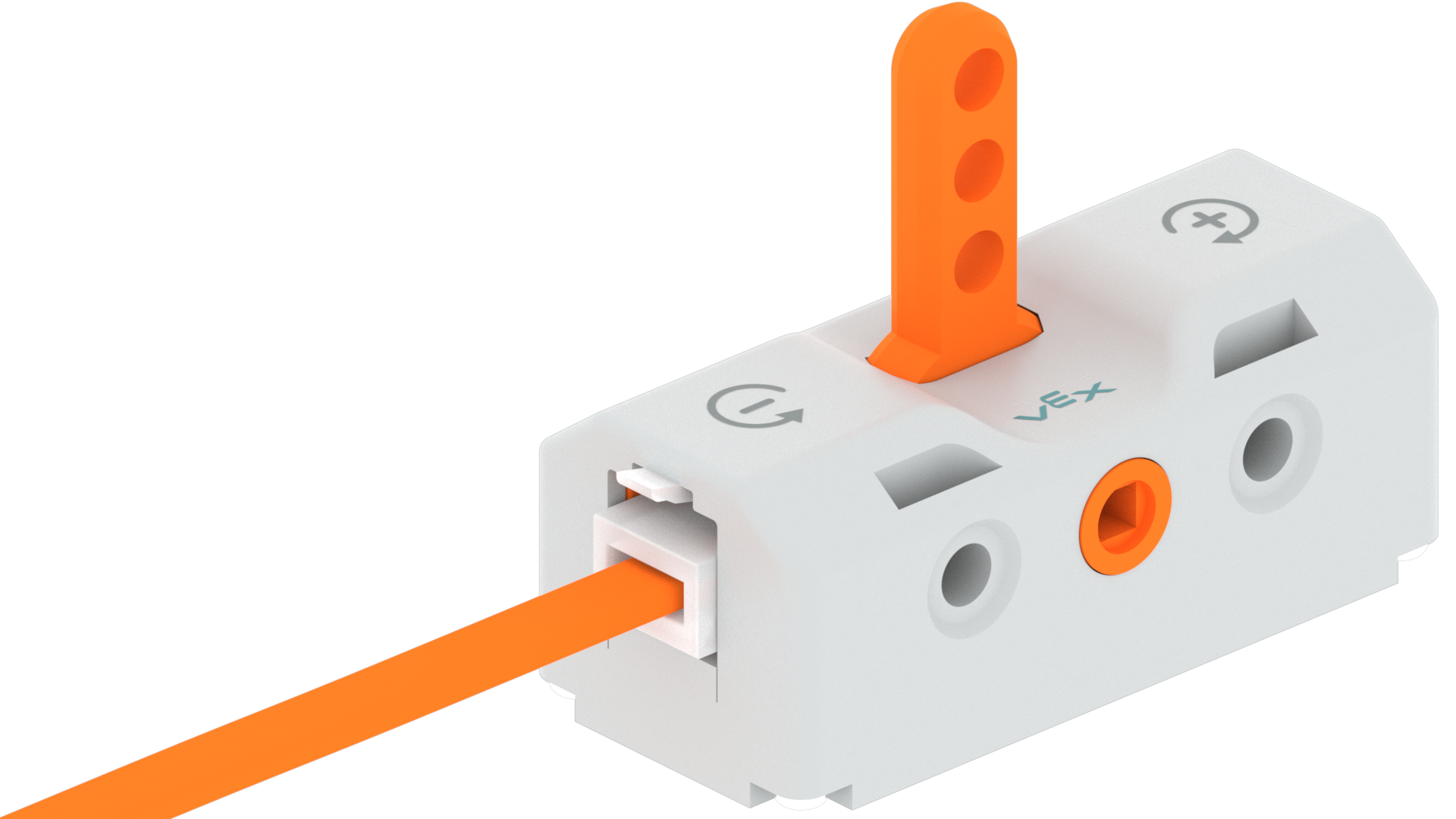

Perjunkite elementą su akumuliatoriaus kabeliu, prijungtu prie akumuliatoriaus prievado, kad jis būtų maitinamas.

Prijunkite bateriją prie jungiklio įkišdami oranžinį akumuliatoriaus kabelį į oranžinį jungiklio akumuliatoriaus prievadą.

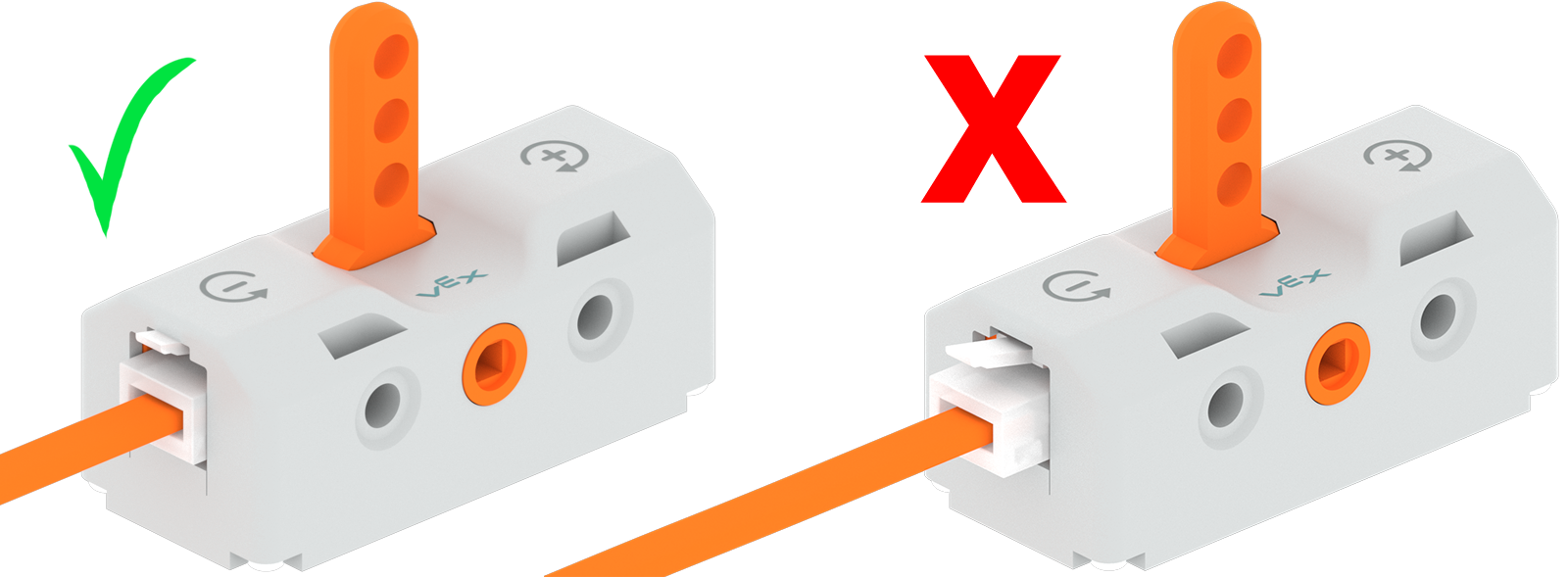

Dviejų jungiklių diagrama su akumuliatoriaus kabeliais, prijungtais prie akumuliatoriaus prievadų, kad jie būtų maitinami. Kairėje pusėje akumuliatoriaus kabelis yra visiškai prijungtas ir yra žalia varnelė, o dešinėje akumuliatoriaus kabelis yra prijungtas tik iš dalies ir yra raudonas X.

Įsitikinkite, kad oranžinis akumuliatoriaus kabelis yra visiškai įkištas į oranžinį jungiklio akumuliatoriaus prievadą. Spragtelėjimo garsas užtikrins, kad kabelis būtų visiškai įstatytas į prievadą.

Baterijos veikimo laikas

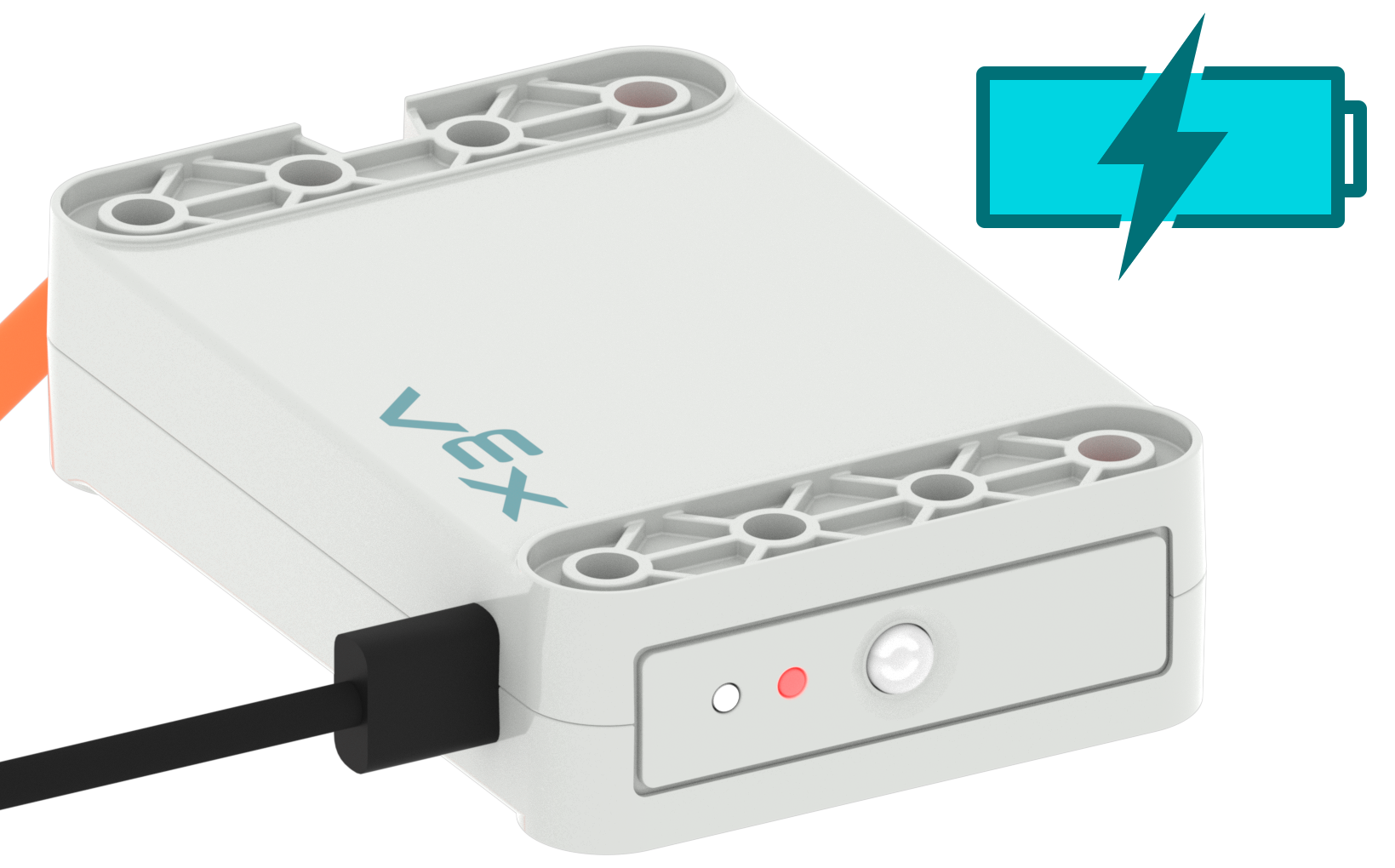

Akumuliatorius įkraunamas naudojant USB-C laidą, prijungtą prie įkrovimo prievado, su akumuliatoriaus piktograma, iliustruojančia, kad visiškai įkrauti reikia 3,5 valandos.

Baterija visiškai įkraunama maždaug per 3,5 valandos.

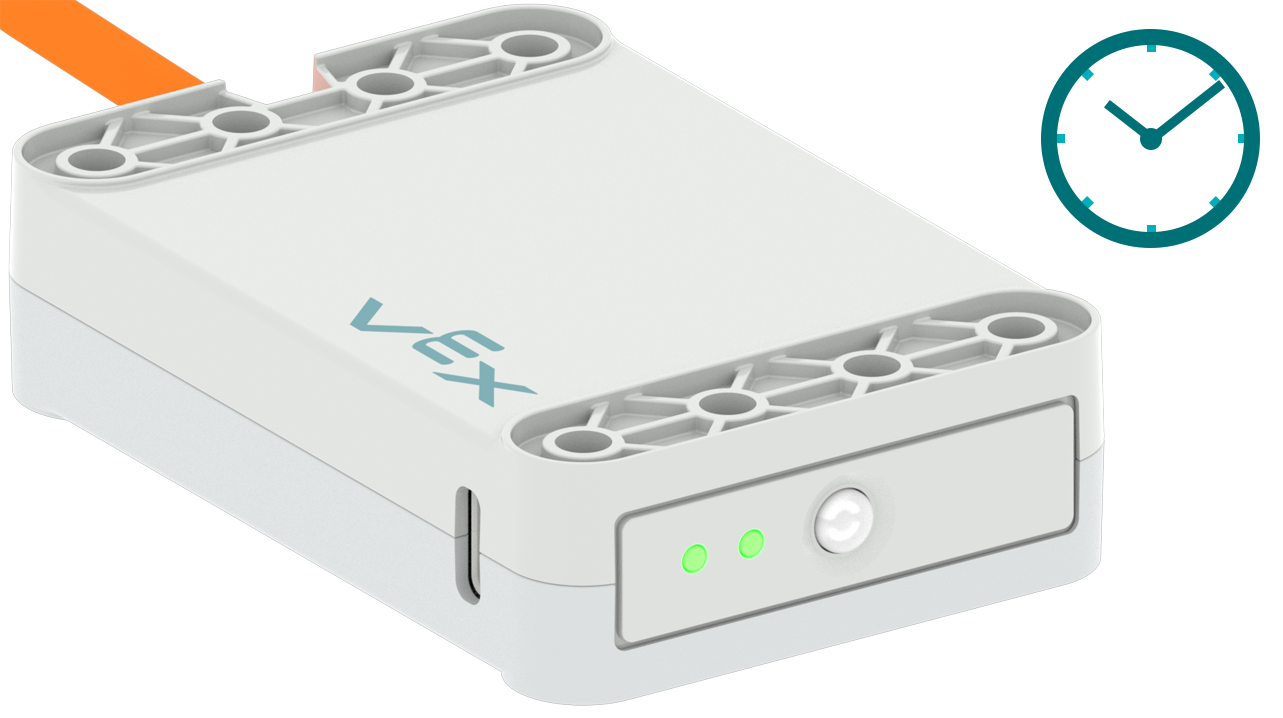

Visiškai įkrautas akumuliatorius su laikrodžio piktograma, iliustruojančia, kad jo įkrovimo užtenka vienai mokyklos dienai.

Baterija skirta maždaug vieną mokyklos dieną.

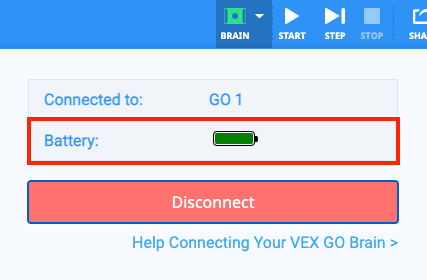

VEXcode GO atidarytas meniu Brain ir paryškinta žalia baterijos piktograma. Tai rodo, kad prijungtose Smegenyse yra visiškai įkrauta baterija.

Baterijos lygį galima patikrinti VEXcode GO įrankių juostoje pasirinkus Brain piktogramą.
