VEX IQ (1-osios kartos) akumuliatoriaus indikatoriaus lempučių supratimas – VEX biblioteka

LED spalva rodo akumuliatoriaus įkroviklio būseną:

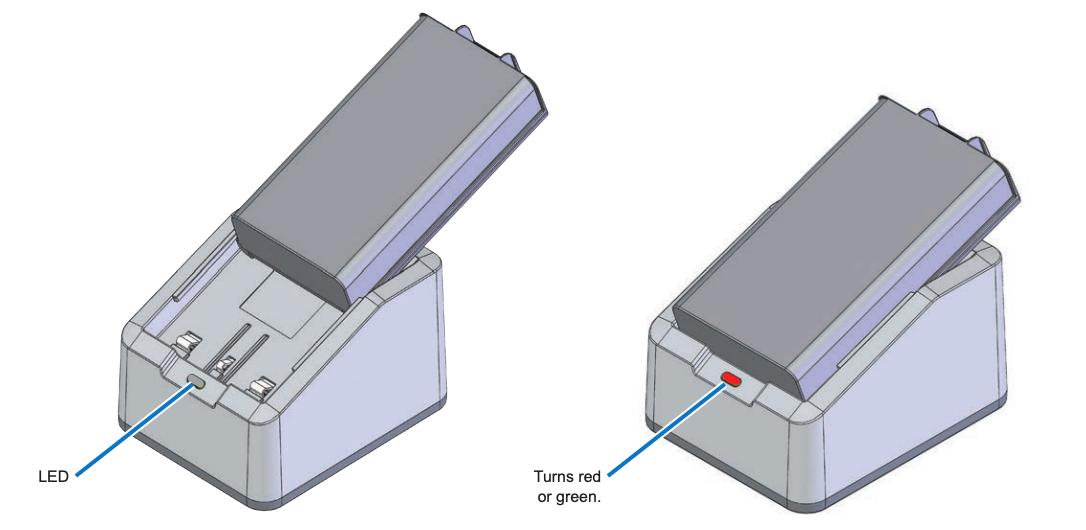

Į akumuliatoriaus įkroviklį įdedamo roboto akumuliatoriaus schema. Įkroviklio LED lemputė pažymėta etikete ir pažymėta, kad šviečia raudonai arba žaliai, kai prie jo prijungiamas akumuliatorius.

PASTABA: Šviesos diodas yra šalia akumuliatoriaus įkroviklio priekio ir šviečia žaliai, kai jis prijungtas prie maitinimo šaltinio, neprijungus roboto akumuliatoriaus.

Žemiau esančioje diagramoje parodyta LED spalvos būsena, kai į akumuliatoriaus įkroviklį įdedamas roboto akumuliatorius.

LED spalva		Būsena
	Tvirta žalia	Roboto baterija įkrauta arba neįdėta. Išimkite visiškai įkrautą roboto akumuliatorių arba tinkamai įdėkite roboto akumuliatorių į akumuliatoriaus įkroviklį. Norėdami gauti instrukcijas, kaip įkrauti VEX IQ roboto bateriją nuorodą.
	Tvirta raudona	Įkrovimas. Nesiimkite jokių veiksmų. Leiskite roboto akumuliatoriui baigti įkrauti. Sužinosite, kai užsidegs žalia šviesa.
	Mirksi žaliai	Per didelės temperatūros gedimas. Tai reiškia, kad roboto baterija perkaito. Prieš įdėdami atgal į akumuliatoriaus įkroviklį, išimkite roboto akumuliatorių ir leiskite jam atvėsti.
	Mirksi raudonai	Roboto akumuliatoriaus gedimas. Tai reiškia, kad roboto baterija yra visiškai išsikrovusi. Vienas iš sprendimų yra rankiniu būdu įkrauti roboto bateriją iki taško, kad būtų pakankamai galios įkrauti akumuliatoriaus įkrovikliu. Spustelėkite čia kad gautumėte instrukcijas, kaip rankiniu būdu įkrauti roboto akumuliatorių.
